Для того чтобы эффективно использовать секционные ворота, требуется обеспечить устойчивое напряжение тросов. Тросы предназначаются для перемещения рабочего полотна, создания равновесия. Следите, чтобы тросы не провисали, даже чуть-чуть. Из-за провисания полотно ворот может деформироваться, как и направляющие. При обнаружении провисания требуется выполнять регулировку подъемных секционных ворот.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

  1. Проверить работу самой конструкции, она должна плавно передвигаться.
  2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
  3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
  4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
  5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
  6. Провести электропроводку.
  7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

  1. Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
  2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
  3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
  4. Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
  5. Проверяется работа конструкции.

Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками

В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
    • площадь ворот до 8 м2,  добавляют 400 мм.
    • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
    • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
    • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Классификация

Производителем «Alutech Воротные Системы» поставляется 3 вида подъемных секционных ворот – Classic, Standard и Trend:

  • Модели ворот Alutech Classic имеют максимальные длину и высоту 6000 на 3085 мм, то есть подойдут для любых автомобилей. Их механизм имеет регулируемую соединительную пружину, которая дает равномерное растяжение тросов. Рама со всех сторон обклеена резиновым уплотнителем, который дает надежную герметизацию. Имеются 3 варианта монтажа самих ворот: низкий, стандартный и высокий, поэтому можно установить их в любой проем в гараже.
  • Подъемные ворота Alutech Standard имеют пружины растяжения, предназначенные для плавного хода и предотвращения самопроизвольного падения. Благодаря легкой конструкции, их можно установить примерно за 3 часа, при этом надежность и продолжительность службы остается неизменной. Максимальные высота и ширина ворот 3500 на 3085 мм.
  • Гаражные ворота модели Trend состоят из легких панелей толщиной 40 мм, детали конструкции из оцинкованной стали, предусмотрены все необходимые системы безопасности. Это надежные подъемные системы, которые поставляются по умеренной цене.

Установка ворот

Когда подготовительные процедуры завершены, стоит навешивать само полотно. Если проем не прочный, то его максимально укрепляют. Секционные ворота Алютех инструкцию по монтажу имеют уже в комплекте – она максимально расширенная, поэтому даже новичок сможет сделать это своими руками. Так как работа происходит в автоматическом режиме, то нужно проверить каждый уровень – не допускается большой погрешности (более 0,1 сантиметра). Если это условие нарушается, то появляются зазоры. Они нам не нужны.

Если с этим нет никаких проблем, то подготавливаются панели для установки

Стоимость всего комплекта обычно высокая, поэтому работы ведутся осторожно. Не нужно торопиться – лучше несколько раз продумать шаг, чем после докупать комплектующие

Когда панели находятся на своем месте, стоит нанести разметку тех мест, где встанут и будут закрепляться направляющие. Обычно панели для полотна поставляются в разобранном виде. Перед началом работ их собирают. Начинается процедура по направлению снизу-вверх. Такие ворота не будут функционировать при наличии небольшого перекоса, так что внимательно производятся замеры всей конструкции. Если имеются погрешности, не стоит их прятать под монтажную пену или дощечки – это скажется на всей установке.

Чтобы конструкция стала прочной, нужно применять металлические прокладки, но не так часто. Дальше нужно заняться механизмом подъема и управления воротами. Любые измерительные процессы стоит повторять два раза, чтобы не нарушалась допустимая погрешность. Когда секционные ворота собраны, на своем месте проверяется их работоспособность. Нужно несколько раз так проделать. Время, потраченное на эту работу, различное. Лучше производить это с помощником. Чаще всего хватает два часа.

Иногда бывает и так, что вверху или по бокам проема не хватает места для всей конструкции. Как же быть в такой ситуации? Не всегда стоит отказываться от современной конструкции. Если мала притолока, то вполне подойдет фальшпанель. Она выполняется из материала, который тратится не на сами ворота, а монтируется в проем к несущей балке. Получается, высота ворот становится меньше, и проблема автоматически решается. Не редкость, когда мало не только вверху, но и в боковых частях.

Чаще всего стандартные гаражи для автомобиля не страдают такими проблемами. А вот железные всегда имеют какой-то минус. Как поступать в этом случае? Для этого выполняется новый каркас, а именно по периметру приваривается профилированная труба нужного сечения. Это зависит от того, сколько нужно места по бокам и сверху. После стоит провести утепление. Некоторые устанавливают ворота по всему периметру, но это неэкономично.

Возможно ли самостоятельно автоматизировать ворота

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку. А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам. Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Виды

На данный момент фирма Alutech предлагает своим клиентам приобрести два типа ворот:

  1. Классические. Торсионные пружины, отвечающие за компенсацию массы полотна, располагаются над конструкцией. С помощью муфты вы сможете самостоятельно без усилий настроить расположение деталей вала в момент монтажных работ. Все пружины, имеющиеся в комплектации, соединяются с храповыми муфтами. Это требуется для безопасности. То есть при поломке пружины муфта станет препятствием для вала и сможет удержать дополнительную массу. Стоит отметить, что Классический тип ворот может монтироваться тремя способами.
  2. Стандарт. Баланс полотна зависит от пружин, которые растягивают его между панелями и профилями. Из-за данных элементов полотно никогда самостоятельно не спустится вниз.

Монтажные работы конструкции представленной фирмы должны осуществляться в тех гаражных помещениях, где проем подходит под принятые критерии:

  • проем и стены должны быть кирпичными, металлическими, бетонными или выполненными из шлака;
  • несущие сооружения должны отличаться повышенной прочностью и жесткостью. В дальнейшем на них будет оказываться нагрузка;
  • стороны по бокам должны иметь строго вертикальное положение;
  • потолок должен быть ровным.

Для установочных работ потребуется:

  • перфоратор;
  • дрель;
  • ключи;
  • молоток;
  • рулетка, строительный уровень;
  • ножницы, режущие металл;
  • сверла и бур для металла;
  • отвертки.

Монтаж ворот

Чтобы установить секционные гаражные ворота своими руками, Вам понадобятся чертежи проекта. Для разработки можно обратиться за помощью к специалистам в конструкторское бюро, либо заняться этим самостоятельно. На схеме должно быть отмечено, какой размер конструкции планируется, какими дополнительными деталями она должна быть оснащена.

Фото — Схематическое изображение секционных ворот

В проекте должно учитываться:

  1. Габариты постройки;
  2. Нормы помещения. Минимальные размеры ворот: от проема дверей до стены – от 170 мм, параметры притолока – до 150 мм, ширина проема — до 10-12 метров (промышленные могут быть значительно больше), высота гаража – до 6 метров, длина – больше высоты, оптимальная величина определяется по высоте;
  3. Ручной или электропривод;
  4. Муфтовые соединения для предохранения конструкции от обрыва тросов;
  5. Способ открытия ворот (подъем или сдвиг).

Фото — чертеж секционных ворот

Самому соединять полотна довольно трудно, кроме того нет гарантии в прочности сцепления, лучше купить секционные ворота, а после установить их и раму своими руками. После снятия и проверки замеров, можно начинать монтаж. Для начала очистите поверхность стен от штукатурки и краски, при помощи угломеров проверьте углы на геометрическую точность. После в обозначенных на чертеже местах, нужно установить рамы.

Фото — промышленные секционные ворота

Первыми устанавливаются вертикальные несущие профили. Они закрепляются на стене при помощи монтажных саморезов с длинной ножкой. После, ориентируясь по вертикальным несущим, крепятся горизонтальные профиля. Между «рельсами» нужно строго держать угол в 90 градусов, иначе ворота не смогут подниматься. Далее нужно установить ворота.

Чтобы это сделать, Вам нужно ознакомиться с инструкцией к секционной конструкции. Многие производители (Alutech – Алютех, Doorhan – Дорхан, Термолайт или Hormann), довольно подробно описывают пошаговую систему работы.

Фото — Виды промышленных ворот Алютех

После установки секционного полотна, нужно закрепить на нём дополнительные элементы. Это ручки, петли, замок. Мы советуем покупать качественные замки и дополнительно к ним засовы, которые помогают защитить Ваше имущество. Далее нужно начинать монтаж пружин, отвечающих за систему открытия и закрытия ворот. Для ограничения хода полотна используются ограничители, которые устанавливаются в самом конце работы.

Если у Вас были монтированы ворота подъемно секционные своими руками с автоматической функцией открытия, то после их крепления начинается установка электропривода. Чтобы корректно его подключить, Вам также нужно внимательно ознакомиться с инструкцией к конкретной модели устройства.

Монтаж секционных ворот своими руками осуществляется за один день, если заранее куплены все элементы конструкции и произведен её расчет. Продажа такой конструкции осуществляется в специальных строительных магазинах. Там Вы сможете купить секционные распашные, подъемные или сдвижные ворота для гаража, купить набор с калиткой или без неё.

Фото — автоматические секционные ворота

Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота, по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу. Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже. Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

  1. Профилированный лист.
  2. Камень.
  3. Битый кирпич.
  4. Трубы из металла.
  5. Сварочный агрегат.
  6. Лопата.
  7. Цементный раствор.
  8. Кисти.
  9. Покрытие.
  • Саморезы.
  • Петли.
  • Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

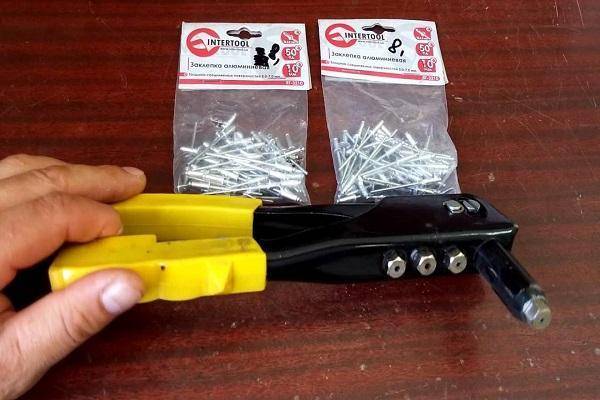

  1. Заклепочник.
  2. Кусачки.
  3. Молоток.
  4. Отвертка.
  5. Уровень.
  6. Маркер.
  7. Нож.
  8. Ключи.
  9. Дрель.
  • Перфоратор.
  • Рулетка.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.
