Как своими руками установить автоматические секционные ворота

Монтаж подъёмных и секционных конструкций

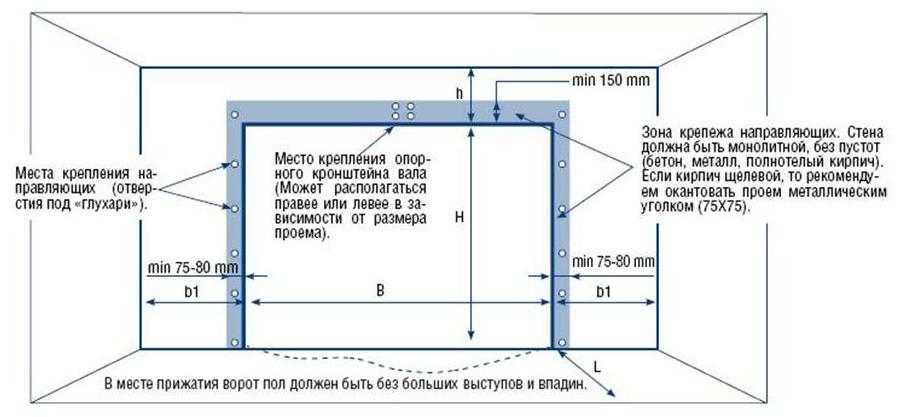

Чертеж секционных ворот для установки в гараже

Для самостоятельного монтажа нужно подготовить инструменты:

• приборы для измерения – рулетку и уровень;
• дрель;
• молоток;
• комплект отвёрток;
• гаечные ключи;
• средства для личной защиты – очки, перчатки, каска.

Установка секционных конструкций на гараж выглядит следующим образом:

1. Подготовка проёма. За счёт качественной очистки облицовки и укрепления проёма металлическим каркасом удастся продлить срок эксплуатации конструкции.
2. Отметка мест крепления несущих элементов с использованием измерительных предметов. После этого можно приступать непосредственно к монтажу конструкции.
3. Закрепление нижней ламели, а после закрепление всех несущих деталей согласно инструкции.
4. Сборка полотна ворот.
5. Проверка створки, находящейся в верхней части, на плотность прилегания, а также регулировке кронштейнов.
6. Установка и закрепление механизмов, управляющих конструкцией.
7. Установка засовов, ручек и замков.
8. Натягивание тросов и фиксация пружин.
9. Закрепление электропривода и установка ограничителя, определяющего ход полотна.

Виды

Развитие технологий привело к появлению различных типов ворот, но в большинстве случаев используют традиционные распашные изделия. Их делают разделенными на две части, каждая из которых открывается в свою сторону. Оба сегмента могут быть оснащены автономным электроприводом. Довольно часто встречаются откатные решения, полотно которых при открытии отходит в сторону.

Движение всей конструкции, разумеется, происходит одновременно и от одного источника питания (мускульной силы либо мотора). Для движения используется роликовая схема, перемещение идет по рельсам. Секционный тип ворот применяется преимущественно в гаражах и подобных сооружениях.

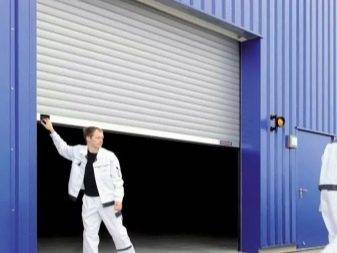

Использовать рольставни (рулонные конструкции) целесообразно для киосков, ларьков, павильонов и многих других построек. Также их применяют в витринах. С помощью роллетных систем обеспечивается полное соответствие необходимым габаритам проема, вследствие чего уровень теплоизоляции и защита от посторонних шумов оказываются на очень высоком уровне.

Оборудовать калитки нужно в гаражах и на садовых (загородных) участках, когда требуется входить и выходить без открытия основной части конструкции. Это очень удобное и практичное решение. Для антикражных ворот свойственна повышенная прочность и устойчивость к разрушительным механическим факторам и целенаправленным попыткам взлома. У подъемных вариантов ворот есть самые разные характеристики и прежде всего высота, на которую поднимается полотно.

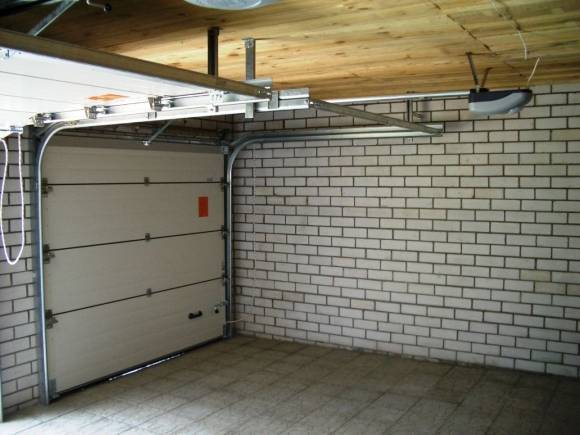

Ворота для гаража секционные: общая информация

Все большую популярность среди автовладельцев завоевывают секционные ворота в гараж. На это есть множество причин. Относительная простота конструкции в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.

Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными

Одной из важнейших причин популярности подъемно-секционных ворот для гаража является удобство.

Они не требуют дополнительного пространства перед въездом.

В некоторых случаях предусмотреть такое пространство крайне сложно.

Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.

Преимущество особо заметно для небольших гаражей.

Вторым немаловажным плюсом считается звукоизоляция.

В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.

Следующим достоинством является высокая безопасность и надежность в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей

Последнее, на что следует обратить внимание – автоматизация

Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.

Ворота обеспечивают среднюю защищенность от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.

Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет.

Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот. Среди автоматических выделяют два вида:

• автоматические с навальным приводом;
• с устройством потолочного типа.

Первый вариант обладает самой большой мощностью. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.

Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.

Читайте в статье о том, как подобрать размеры гаража.
А также какой замок лучше взять для гаражных ворот — здесь.

Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара

Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.

Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность и возможность дистанционного управления. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.

Из производителей самыми крупными являются компании «Алютех» и «Дорхан».

К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше

Подъемно-секционные ворота рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.

 Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

1. Секции двигаются вверх, накладываются одна на другую.
2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
3. Высокие звукоизоляционные показатели секций (до 29 децибел).
4. Проем хорошо герметизируется.
5. Секции возможно устанавливать в гаражах с различным размером проема.
6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

• плоскогубцы;
• комплект гаечных ключей;
• слесарный молоток;
• заклепочный пистолет;
• электродрель с комплектом сверлильных инструментов;
• измерительная лента;
• уровень;
• перчатки, очки (для защиты рук и глаз);
• перфоратор;
• строительный нож;
• маркер.

Алгоритм установки:

1. Разметка точек закрепления горизонталей и вертикалей.
2. Выставление и фиксация вертикальных элементов.
3. Установка несущих элементов с расположенной внизу ламели.
4. Сборка полотна с расположенной внизу секции.
5. Настройка расположенных вверху кронштейнов.
6. Закрепление управляющих узлов, засовов, ручек.
7. Монтаж пружин.
8. Подведение и подсоединение электрического привода.
9. Установка ограничителей.
10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

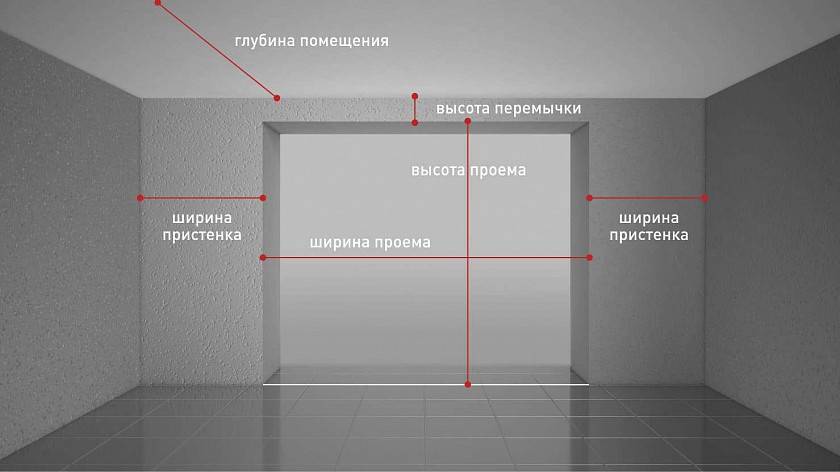

Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

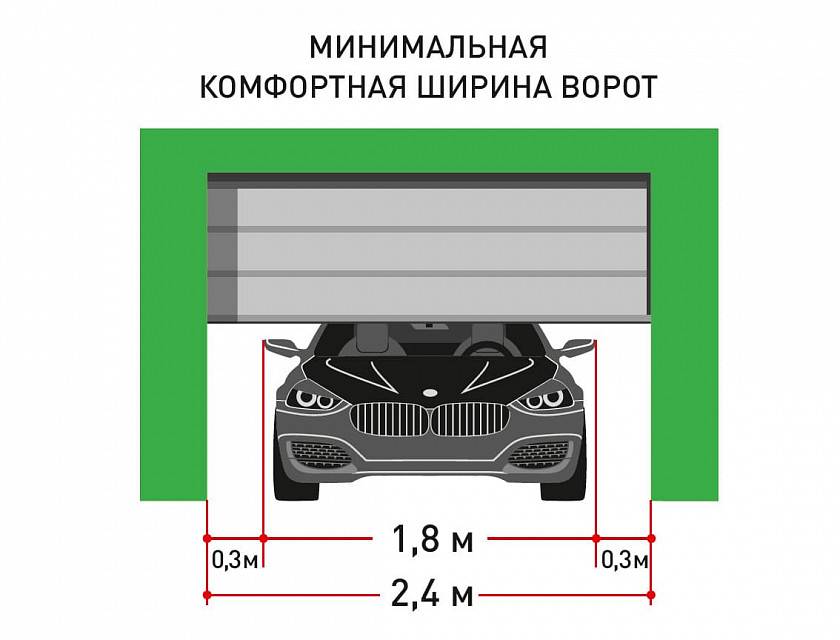

a) Ширина проема

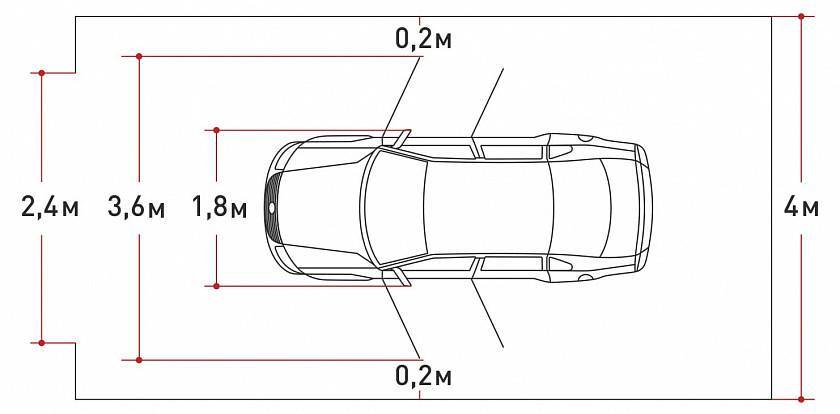

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 – 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 – 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа секционных ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

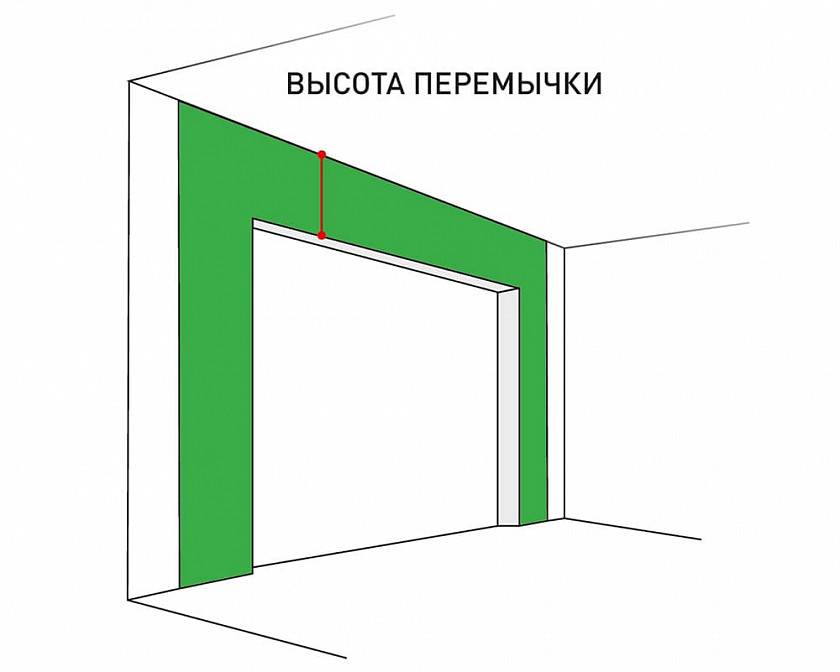

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для установки направляющих профилей и пружинного механизма секционных ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

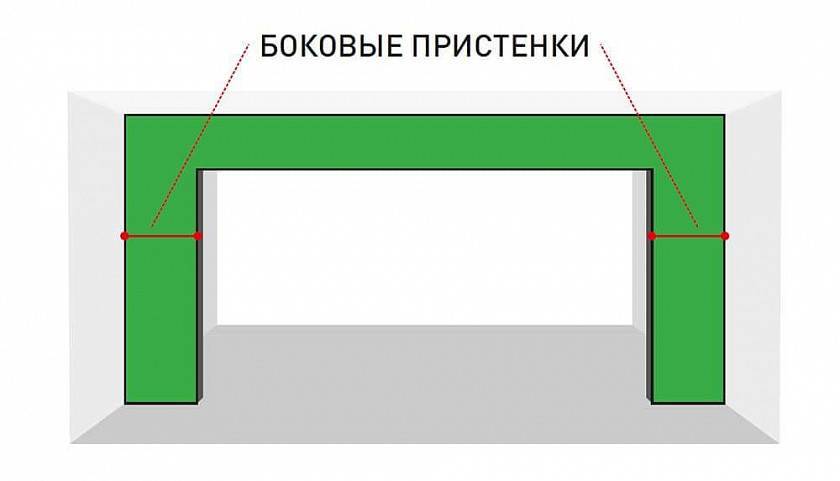

e) Ширина пристенка справа и слева от проема

Боковые пристенки – расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Монтаж конструкции

Когда подготовка проема окончена, можно переходить к непосредственной установке ворот. Компания «Алютех» предлагает предельно понятные видео-инструкции для самостоятельной сборки. Однако, они рассчитаны на опытного пользователя инструментами и предполагают, что до установки ворот вы уже имели дело со сборкой механических конструкций.

Компания «Алютех» предлагает несколько видов монтажа, использование которых зависит от типа конструкции вашего гаража:

Секционные ворота доставляются на объект в разобранном состоянии. Перед началом сборки полотна необходимо подготовить площадку и инструмент. Для этого понадобится:

• перфоратор;
• шуруповерт;
• победитовые сверла;
• рулетка;
• уровень;
• саморезы, дюбеля и анкеры.

Отметим, что все необходимые инструменты монтажники привозят с собой.

В начале работы сборщик размечает проем мерной планкой. Далее собирает вертикальные направляющие и крепит на них уплотнитель.

Точное выставление вертикали дверного проема — залог будущей бесперебойной работы конструкции. При сборке монтажники в первую очередь крепят вертикальные направляющие, затем горизонтальные и концевые.

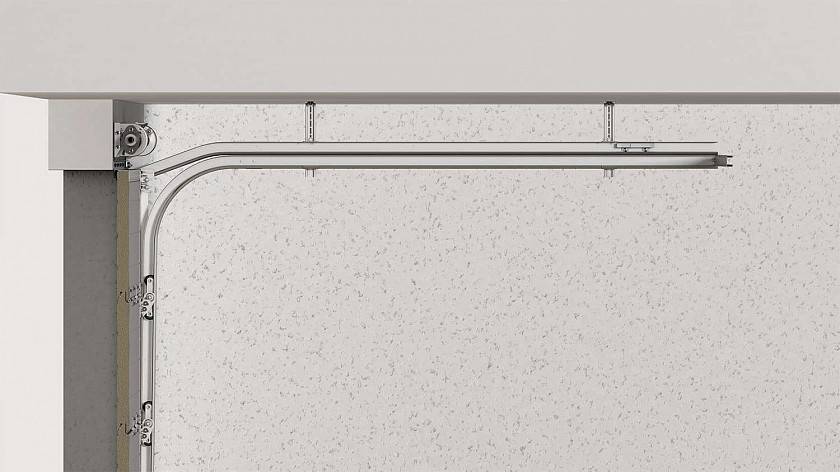

Горизонтальные направляющие монтируются к потолку двумя кронштейнами на расстоянии 900 мм от угла и 300 мм от задней перемычки. После этого крепится торсионный механизм с роликами и петлями. Когда конструкция собрана и проверена уровнем, приступают к сборке полотна.

Обратите внимание, что полотно собирается снизу-вверх. Каждая секция сэндвич-панели крепится уключинами с четырьмя саморезами

Для крепления полотна необходимы саморезы 6.3х16. Используются только подходящие материалы для сборки конструкции, запрещено использование саморезов со сверлом

Каждая секция сэндвич-панели крепится уключинами с четырьмя саморезами. Для крепления полотна необходимы саморезы 6.3х16. Используются только подходящие материалы для сборки конструкции, запрещено использование саморезов со сверлом.

После сборки полотна специалисты устанавливают уравновешивающие пружины и оснащают ворота автоматикой. Перед подключением мотора конструкцию проверяют вручную.

Как определить правильность сборки

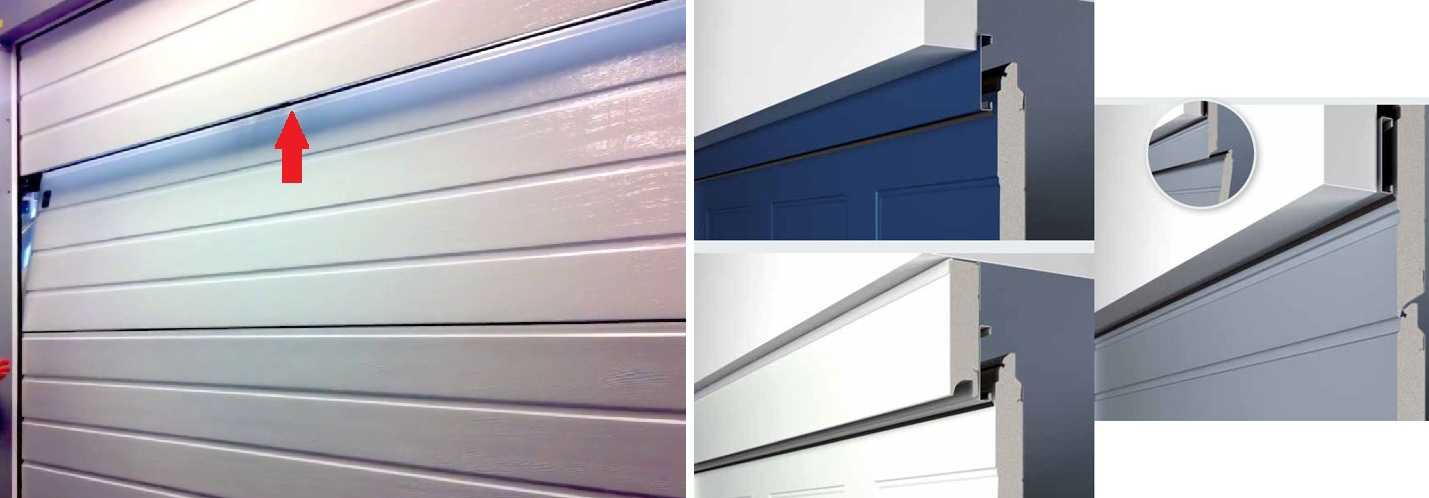

1. После сборки и установки проверьте ваши секционные ворота на прилегание по всему проему: ни сквозняков, ни щелей быть не должно – полная герметичность.
2. Проверьте нижний прижимной механизм. После закрытия не должно остаться щели между полотном ворот и полом.
3. Для проверки ворот на наличие щелей между секциями, зайдите в гараж, закройте ворота и внимательно осмотрите их.
4. Открывание и закрывание секционных ворот должно быть свободным и плавным, не допускается застревание полотна. Если при выполнении операций полотно плохо двигается, проверьте уровень направляющих.
5. Проверьте пружинный механизм на балансировку и регулировку. Для этого опускаем полотно, и если пружины его удерживают на уровне метра от пола – механизм настроен и отрегулирован правильно. Не нужно думать, что лучше натянуть пружины до конца – это может привести к быстрому износу и выходу из строя пружинного механизма, а вместе с ним и ворот.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

• очистку;
• смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Автоматика для ворот Came

Итальянский концерн Cancelli Automatici выпускает комплекты для бытового и частного использования. Его автоматика на ворота является самой востребованной, поскольку считается более надежной, чем другие. Производитель предлагает механизмы на разные виды конструкций. Самая популярная среди частных лиц автоматика для ворот Came:

• название: CAME VER 900;
• цена: 12510 рублей;
• характеристики: автоматизация секционного полотна до 10 м 2.25;
• плюсы: быстрый монтаж, функция замка при закрывании;
• минусы: в комплектации нет резервного источника питания.

Еще одна модель, но более дорогого сегмента:

• Came ver 700;
• 19800 рублей;
• комплект для секционного полотна высотой до 2,7 метров;
• оснащен приемником и встроенным блоком управления;
• дорого.

Сборка и установка панелей

Перед монтажом необходимо осуществить сборку панелей. В большинстве случаев, для того чтобы сборка не представляла особой сложности, все панели нумеруются. Сборка начинается с нижней панели под номером «1». Все ламели крепятся между собой спецпетлями. Отверстия под саморезы, как правило, уже сделаны производителем.

После того как боковые секции и промежуточные петли будут прикручены, следует расположить панель в проеме. Дальнейший шаг заключается в том, чтобы прикрутить ролики, установить их в соответствующие пазы и затянуть винты крепления. К крайней секции нужно, уже после установки в проем, вмонтировать угловые кронштейны, верхние опоры ролика, держатели и нащельник.

Установка секционных ворот

В большинстве случаев, принцип установки секционных ворот для различных их моделей и видов одинаков. В комплект секционных ворот уже входят все необходимые крепёжные детали, сэндвич-панели и другие элементы, которые позволяют установить ворота своими руками.

Однако прежде чем установить самостоятельно секционные ворота после приобретения, следует всё-таки проверить их комплектацию, чтобы все работы были выполнены правильно. Итак, в комплекте к секционным воротам для их установки должны находиться:

1.  Крепёжные элементы с маркировками L — левой стороны ворот и R — правой стороны;
2.  Сэндвич-панели;
3.  Вертикальные и горизонтальные направляющие;
4.  Изгибы;
5.  Боковые уплотнители;
6.  Пружина на растяжение-сжатие;
7.  S-профиль с верхним ригелем;
8.  Верхняя уплотнительная резина;
9.  Коробка комплектации;
10.  Ручка и комплект метизов.

Процесс монтажа секционных ворот своими руками

Итак, после того как комплектация секционных ворот проверена, можно приступать к их монтажу своими руками. Подъёмные автоматические ворота устанавливаются по следующему принципу:

1.  Сначала производится замер проёма, в который будут устанавливаться ворота;
2.  Далее происходит фиксация вертикальных направляющих к боковым сторонам проёма;
3.  Затем выполняется установка горизонтальных направляющих и их крепление к потолку;
4.  Проверяется диагональ направляющих на ровность;
5.  Происходит сборка и установка сэндвич-панелей для ворот.

Первое с чего нужно начать, так это с замера проёма, куда будут установлены новые секционные ворота. Замер рекомендуется производить в нескольких точках, а за оптимальный размер брать самое максимальное значение.

Обязательно следует проверить боковые стороны проёма строительным уровнем на вертикальность, чтобы учитывать корректировку направляющих в момент их монтажа.

Далее собирается конструкция рамки ворот. Для фиксации её верхней части используются ригеля, а для соединения нижней части напротив S-профиль, который прикручивается к вертикальным направляющим посредством метизных изделий.

Собранную рамочную конструкцию предварительно крепят к боковым стенкам проёма. В зависимости от материалов, из которых изготовлен проём, фиксация может производиться как анкерными болтами, так и саморезами по дереву. Только после того как вся рамочная конструкция выровнена по строительному уровню, можно окончательно затягивать крепежные элементы.

Следующим этапом является сборка и установка горизонтальных направляющих. Их установка происходит поочерёдно в изгибы с одной и с другой стороны вертикальных направляющих. Для фиксации горизонтальных направляющих используются всё те же болтовые соединения из комплектации секционных ворот.

После этого, необходимо открутить S-профиль расположенный снизу, от вертикальных направляющих и прикрутить его к торцам горизонтальных направляющих. Как только эта часть работ будет успешно проделана, можно фиксировать горизонтальные направляющие к потолку помещения посредством специальных монтажных планок и уголков.

Очень важно следить за тем, чтобы горизонтальные направляющие были бы установлены и выровнены строго по уровню. Для проверки можно также дополнительно промерить и диагонали

Допускается отклонения диагоналей не более чем на 5 мм.

На заключительном этапе монтажа секционных ворот своими руками, производится фиксации роликодержателей к сэндвич-панелям и установка полотна в вертикальные направляющие

Здесь важно использовать роликодержатели только для какой-то конкретной стороны ворот

Как было сказано выше, левые роликодержатели имеют пометку L, а правые напротив, обозначены буквой R.

Подготовка оборудования

Установка секционных работ, хоть и требует определенных навыков и умения, все же вполне под силу любому мастеру, имеющему хоть малейшее представление об особенностях конструкции. В процессе выполнения работ понадобится следующее оборудование:

• рулетка и уровень для проведения нужных замеров;
• карандаш для разметки;
• молоток для вбивания гвоздей или дюбелей;
• отвертки: универсального назначения и клемная;
• бокорезы, необходимые для того, чтобы укоротить трос;
• пистолет клепальный для фиксации профилей и боковых панелей;
• острый строительный нож;
• ключи для стяжки соединений различного типа;
• шлифмашинка для подгона размеров крепежных деталей;
• дрель перфораторная с набором сверл по металлу и буров по бетонным основаниям;
• арматура, диаметром 12-14 мм, которая понадобится для запуска торсионного механизма.

Основные ошибки при выборе механизма

Большинство покупателей пытаются сэкономить на автоматике для распашных ворот, но необходимо учитывать низкое качество и сроки службы системы

Хорошая система будет стоить не дешево, но и срок службы у неё большой.
Некоторые приобретают систему, учитывая только вес ворот, не уделяя внимание остальным параметрам. Поэтому при сильном ветре ворота будут проблемно совершать движения, и быстро выйдут из строя

Перед приобретением автоматики, необходимо провести вычисления с учетом нагрузки ветра.
Нужно обратить внимание на систему европейского производителя с низкой ценой, доставка может быть дорогой, поэтому покупка такого механизма не поможет сэкономить, а цены на запчасти окажутся высокими. Поэтому стоит приобретать автоматику распространенного производителя, чтобы в случае поломки можно было без трудностей купить нужные запчасти.

Монтаж в зависимости от категории конструкции

Самостоятельная установка предполагает наличие определенных навыков монтажа, а также предварительную подготовку необходимых инструментов. Первым делом нужно определить, готов ли к установке дверной проем. Монтировать конструкцию можно даже в том случае, если поверхность не готова

Тогда важно обратить внимание на один нюанс

Важное требование к установке – соблюдать необходимый уровень по всему проему ворот. Уровень должен совпадать с притолокой

Идеальный вариант предполагает, что в гараже выполнена полная внутренняя отделка. Данный уровень подготовки проема позволит качественно монтировать изделия, отличающиеся надежностью и долговечностью

Уровень должен совпадать с притолокой. Идеальный вариант предполагает, что в гараже выполнена полная внутренняя отделка. Данный уровень подготовки проема позволит качественно монтировать изделия, отличающиеся надежностью и долговечностью.

Категории ворот:

• С низким значением интенсивности (бытовые);
• Конструкция со средним значением интенсивности (промышленные);
• С высоким значением интенсивности (промышленные).

Выбирать механизм нужно, обращая внимание на целевое назначение конструкций и на то, как часто они будут использоваться. Механизмы могут иметь пружины растяжения, торсионную пружину

Также в основе работы механизма может лежать принцип подъемно-поворотного механизма.

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

• секционные ворота;
• откатные;
• складные;
• гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

• экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
• конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
• отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

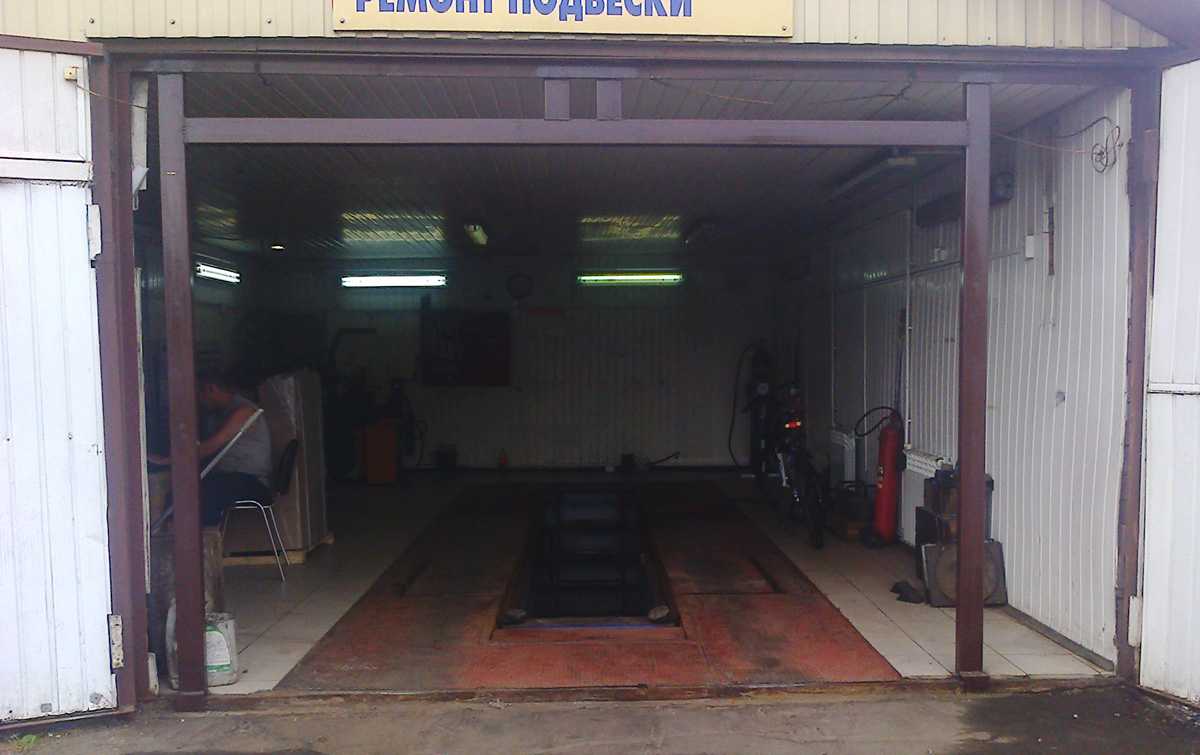

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Что представляют собой автоматизированные распашные ворота?

Распашные ворота состоят из двух створок, снабжены автоматическим механизмом, который представляет собой блок управления и два электрических привода. Систему можно дополнить антенной и сигнальной лампой. Работает автоматика от обычной электрической сети, с напряжением 220В.

Система представляет собой обычные распашные ворота с прикрепленными электрическими приводами. Автоматику можно приобрести в готовом виде или сделать самостоятельно. Установка автоматизированных и обычных ворот не отличается, только необходимо правильно установить систему.

Автоматическая система должна иметь марку известного производителя, чтобы впоследствии можно было легко найти дополнительные элементы или выполнить их замену.
