Самостоятельная установка автоматического управления на откатные ворота

Критерии выбора

Ворота частного дома не испытывают большой нагрузки, поэтому для них обычно не выбираются мощные варианты движков. Для безпроблемного использования каждый день подойдут движки на вес от 800 до 1200 кг. Они обычно подключаются к обычному счетчику 220В, поэтому отличаются экономичностью. Вес ворот для такой автоматики будет составлять от 200 до 400 кг, а ширина проема – 4 м.

Обычно производители предлагают линейку устройств, соответствующую определенному весу конструкции. Остается разобраться в технических сведениях и выбрать подходящую модель, если самодельное изготовление конструкции не входит в ваши планы.

Стабильность – важное преимущество покупных комплектов перед самодельными. Еще к преимуществам можно отнести бесшумность работы отлаженных механизмов комплекта

Главный критерий выбора автоматики – мощность устройств. Еще один показатель – интенсивность открывания и закрывания. Выбирайте мощность по принципу: чем тяжелее конструкция, тем усилинней система. На выбор влияют размеры ворот, толщина метала, число ребер жесткости. Для створки весом 300 кг подойдет система мощностью 250-300 Вт. Если конструкция весом 100 кг, автоматика должна быть не менее 600 Вт.

Если оборудование подбирается для частной территории, эксплуатационные характеристики учитываются из расчета 50% интенсивности

Чтобы оборудование не вышло быстро из строя, важно правильно соотнести все характеристики изделия

Другие критерии выбора:

  • погодные характеристики;
  • качество конструкции;
  • параметры смонтированного противовеса.

Климатические условия регионов важно учитывать, так как повышенная влажность и осадки оказывают влияние на электрические части системы. Например, в условиях Сибири требуется установить дополнительный подогрев автоматики ворот

Выбранная механика без проблем должна работать в суровых климатических условиях.

Качество конструкции скорректируют возможные сроки работоспособности движка. Если фурнитура дорогостоящая, хорошая, будет достаточно маломощного движка. Он будет успешно справляться со своими обязанностями

Если детали некачественные, открываться конструкция будет с большим усилием и трудом, важно выбрать движок, способный выдерживать механические нагрузки

Показатели противовесов влияют на максимально возможную длину, которую может потянуть движок. Как правило, это примерно 75% длины самих ворот. Подбирая автоматику, не забудьте сложить габариты противовеса с длиной ворот. Это будут минимальные параметры для возможностей выбранной автоматики.

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

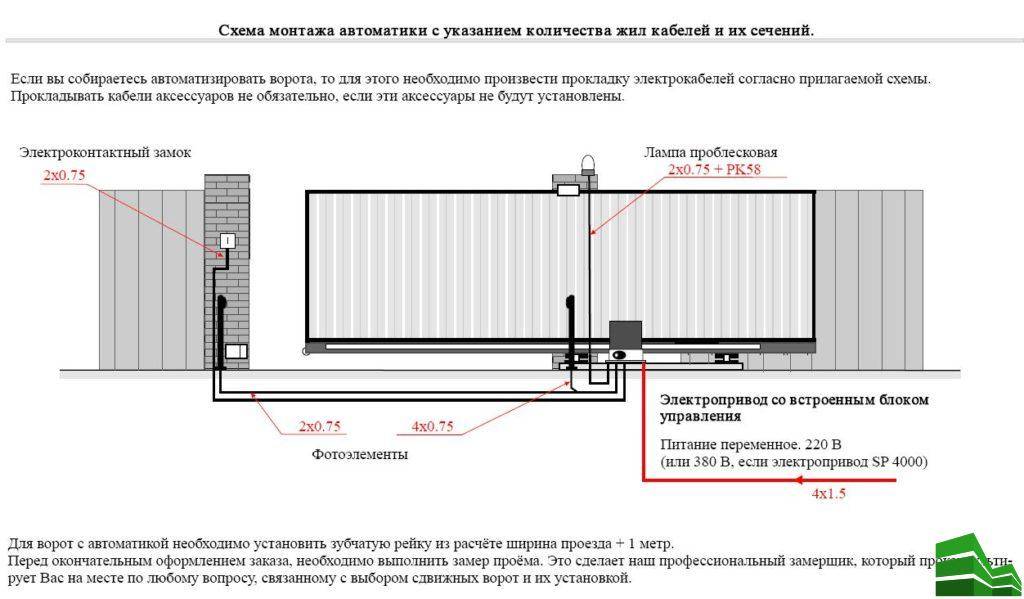

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

  • Сварочный агрегат;
  • Пила-болгарка;
  • Заклепочное устройство и заклепки;
  • Перфоратор;
  • Саморезы;
  • Рельсы и ролики.

Конструкция ворот

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

  • Рельсы навесные и нижние;
  • Ролики;
  • Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

  • Четырех контакторов;
  • Двух временных реле;
  • Дифференциального автомата;
  • Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

  • плоскогубцы;
  • изолента;
  • метр (или рулетка);
  • электродрель, но может пройти и ручная;
  • шуруповерт с разными насадками;
  • молоток.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Типы приводов для автоматических ворот

Систему автоматики стоит подбирать с учетом типа ворот, створок, их веса. В каждой есть контроллеры и радиоприемники для сигнала с пульта или блока управления.

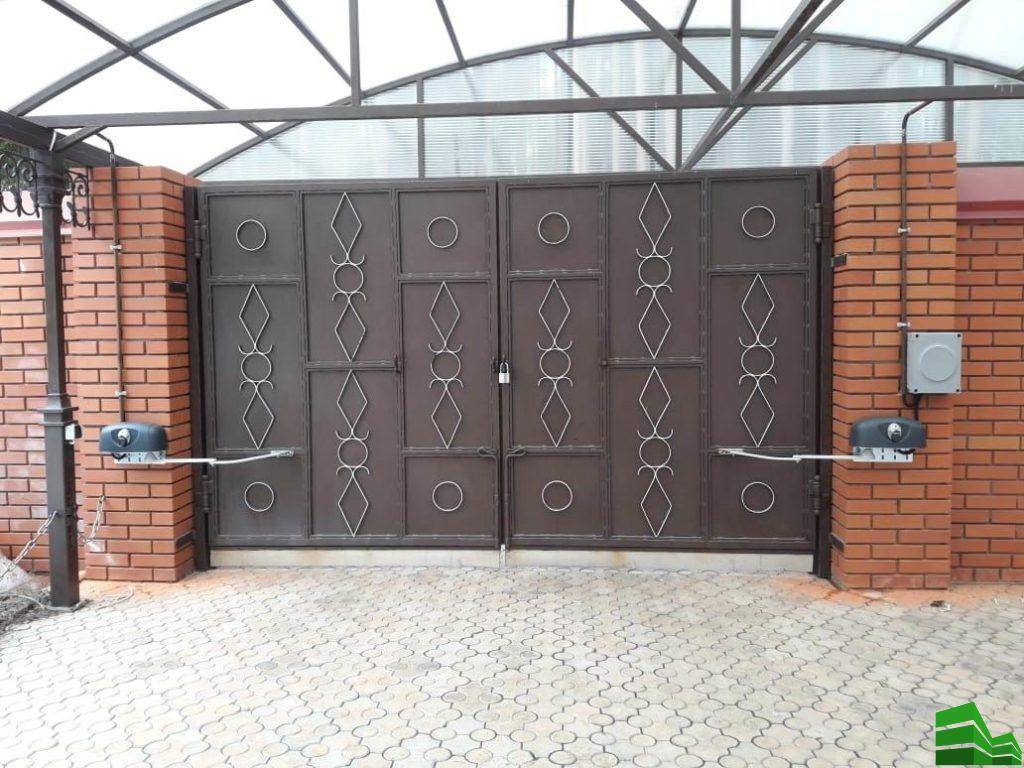

Если вы владелец распашных ворот в загородном доме, самым подходящим вариантом будет рычажный привод (его монтаж своими руками на ворота – крайне прост). Он устанавливается на створки весом до 400 килограмм, а металлическая направляющая закрепляется со стороны противоположной направлению открытия створки. Для тяжелых промышленных заграждений с распашным механизмом используются линейные приводы. Их конструкция схожа с рычажными, но рассчитана на больший вес и площадь полотна. Если вы не хотите менять внешний вид створки, выбирайте конструкцию с подземным монтажом.

В откатных моделях короб с приводом устанавливается непосредственно на створку или на боковом упоре. Электродвигатель приводится в движение за счет встроенного блока управления системой автоматики. После нажатия на кнопку на пульте или самом блоке, зубчатые шестеренки сдвигают ролики с полотном в нужную сторону.

Для секционных ворот армированные ремни потолочных приводов обеспечивают тихий и плавный ход створки. Радиоприемник и собственно привод устанавливается на верхней направляющей и крепится к остальной системе с помощью цепной или ременной рейки. В конструкциях мощных навальных приводов для промышленных вариантов используются усиленные цепи.

Позаботьтесь о безопасности

Автоматические ворота должны обеспечивать не только защиту имущества владельца, но и безопасность его самого и его близких. А потому, при установке автоматики своими руками, стоит выбрать дополнительные модули:

  • сигнальная лампа – информирует всех окружающих, что створка начинает двигаться. Также служит дополнительным оповещением, если полотно пытаются вскрыть;
  • фотоэлементы – остановят движение при возникновении препятствия;
  • защита от перепадов напряжения – предохранит вас от поломок, особенно актуальна для загородных домов;
  • переход в ручной режим управления – вы всегда сможете попасть в гараж или дом, даже если отключится электричество.

Виды откатных ворот

Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.

Механизмы могут быть трех видов:

  • навесные;
  • на роликах;
  • на рельсах.

Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.

Схема автоматики откатных ворот

Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Частые поломки гаражных ворот

Наиболее явные поломки автоматических ворот те, что возникли в результате удара автомобилем в полотно ворот или при попытке несанкционированного проникновения. При этом может потребоваться как обычная рихтовка или замена погнутых деталей и секций, так и полный демонтаж и замена всей конструкции ворот. Оставлять без внимания малейшие заедания механизмов нельзя, они достаточно быстро могут перерасти в крупную поломку.

Большая часть вызовов специализированных сервисных служб по экстренному ремонту автоматических ворот приходится на устранение последствий их непрофессионального монтажа. Такой ремонт обходится намного дороже, чем получаемая на отказе от опытных монтажников экономия. Тем более что производитель откажет в гарантийном ремонте, если установка и настройка ворот производились не силами авторизованной службы. Так что всю стоимость ремонта владелец будет вынужден оплачивать из своего кармана.

Иногда бывает, что на этапе приобретения автоматических ворот в целях экономии затрат на ворота, предназначенные для промышленной эксплуатации ставят бытовые приводы. В этом случае сгоревший бытовой привод приходится менять на более выносливый.

Монтаж ворот и автоматики — очень ответственный этап, ведь допущенная в это время ошибка может свести к нулю все многочисленные преимущества автоматических ворот. И вместо комфорта появятся только проблемы. Ошибки приводят к ускоренному износу элементов, обрыву или периодическому спаданию троса с барабана, поломке пружин, изгибу направляющих, выходу из строя автоматики и двигателей электроприводов. При этом регулировка часто невозможна в принципе и требуется полная переустановка конструкции.

Контроль состояния ворот

В любом случае профилактика всегда лучше лечения и экстренного ремонта лучше не дожидаться. Большую часть неисправностей и отказов автоматических ворот можно устранить уже на начальном этапе, если взять за правило их регулярный полный осмотр.

Рекомендуется самостоятельно осматривать состояние направляющих и других механизмов ворот и своевременно удалять мешающие нормальному движению полотна инородные частицы. Особенно это актуально в осенне-зимний период. Лишнее трение серьёзно влияет на работоспособность привода, приводит к уменьшению ресурса и вызывает его внеплановые остановки при перегреве (срабатывает защитное термо-реле).

Необходимо регулярно производить мойку ворот, самих секций и резиновых уплотнителей по периметру проёма. Для этого следует использовать только не агрессивные растворы, абразивные средства для чистки механизмов применять нельзя. Регулярного осмотра требуют также болтовые соединения. В случае необходимости, все «гуляющие» болты нужно затянуть.
