Как подключить розетку с выключателем в одном корпусе

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

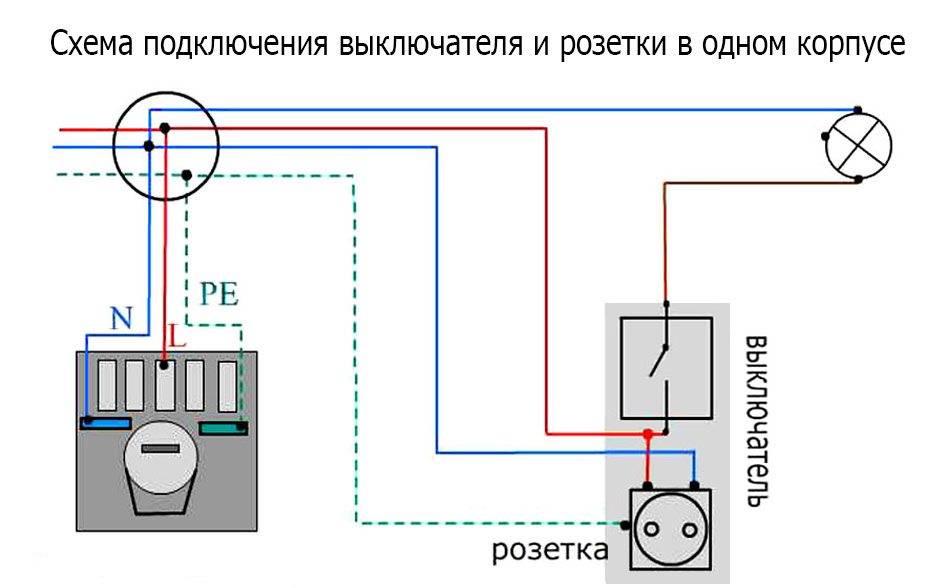

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Основные варианты соединения

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Как выбрать подходящий блок?

Широкий ассортимент моделей и модификаций подобных устройств, представленный на современном рынке, зачастую значительно усложняет процесс выбора.

Для того, чтобы купить подходящий блок и в последующем не жалеть о совершенном выборе, необходимо учитывать следующие важные критерии:

  1. Необходимое количество розеток и кнопок выключателя, которые должны быть включены в конструкцию блока. На сегодняшний день, имеется большое количество самых разнообразных вариантов и лучше всего сразу сделать точный подсчет потребителей, чтобы в дальнейшем не пришлось пользоваться удлинителями.
  2. Способ монтажа, который различается для внешних и внутренних устройств. Первый вариант рекомендован для помещений с открытой проводкой, поскольку визуально такой блок будет выглядеть более заметным и громоздким.
  3. Дизайн приспособления, который позволит ему гармонично вписаться в общее внутреннее оформление помещения.

Установка одноклавишного блока

Инструкция:

  1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
  2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
  3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки.
  4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
  5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
  6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

  1. ретро проводка;
  2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

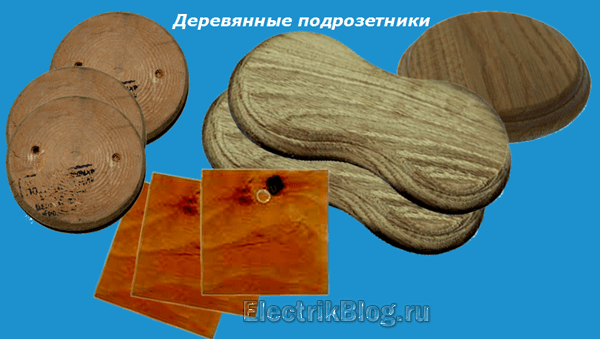

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

  1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
  2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
  3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
  4. Зачищенные концы провода заводятся внутрь коробок.
  5. Коробки закрепляются в стенной панели.
  6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
  7. Блок устанавливается внутрь коробки и закрепляется в ней.
  8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

  1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
  2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
  3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
  4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
  5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку
