Соединение проводов в распределительной коробке: изучаем способы соединения проводов

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

  • рассчитать нагрузку на электросеть;
  • сечение проводов;
  • разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

  • освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  • розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  • кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  • жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Так надо затачивать жало паяльника

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Какое соединение лучше?

Выбор соединения зависит от ряда критериев:

  1. материал проводов (одинаковый или разные);
  2. число проводов в соединении;
  3. диаметры проводов (одинаковый или разные);
  4. опыт и навыки мастера, наличие дополнительного инструмента;
  5. требуется ли разъемное соединение.

Для обывателя проще соединить провода клеммами или болтовым способом.

Первый, несмотря на относительно высокую стоимость клемм, более предпочтителен, поскольку болтовому соединению присущи большие размеры и не во всякой распаечной коробке оно поместится. Недостаток клемм — опасность наскочить на подделку либо неверно выбрать изделие по номинальному току.

Наиболее надежный, долговечный и качественный способ соединения — сварка. Но для этого требуется сварочный аппарат — довольно специфическое оборудование, имеющееся далеко не у каждого. Потому профессионалы зачастую выбирают опрессовку гильзами.

Пайку при организации соединений в распредкоробке практически не применяют по следующим причинам:

  • крайне сложно паять провода, расположенные под потолком, особенно если их в соединении несколько;
  • со временем сопротивление паяного соединения возрастает, что при свойственной силовым цепям большой силе тока дает ощутимый нагрев;
  • легкоплавкий припой плавится при коротких замыканиях (КЗ) и даже перегрузке, вследствие чего контакт в соединении нарушается.

Пайку обычно применяют в слаботочных коммутационных линиях. Многие профессиональные электрики уважительно отзываются о СИЗах. Одна монтажная компания сообщает на своем сайте, что использует такие зажимы уже более 15-ти лет и они еще ни разу не подводили. Клеммы Wago сотрудники этой компании применяют только по настоянию заказчика, поскольку, по их мнению, пластмассовые детали этих изделий при длительной максимальной нагрузке зачастую оплавляются.

Для соединения алюминиевого и медного проводов требуется особая гильза — марки ГАМ или ГМА. Как свидетельствуют опытные электрики, найти ее в продаже бывает сложно.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

ВидОписание
ОткрытыйТакие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
СкрытыйТакой вид распредкоробок чаще всего используется для жилых помещений.  Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрацияОписание
ПластикВ данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ:
·         качественную изоляцию;
·         прочность к механическим повреждениям;
·         устойчивость к химическим препаратам и воспламенению.
МеталлТакие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом.
Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

ТипОписание
Без внутреннего наполненияТакие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества:
·         вы можете сделать соединение проводов в коробке удобным способом;
·         при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммамиЭто разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

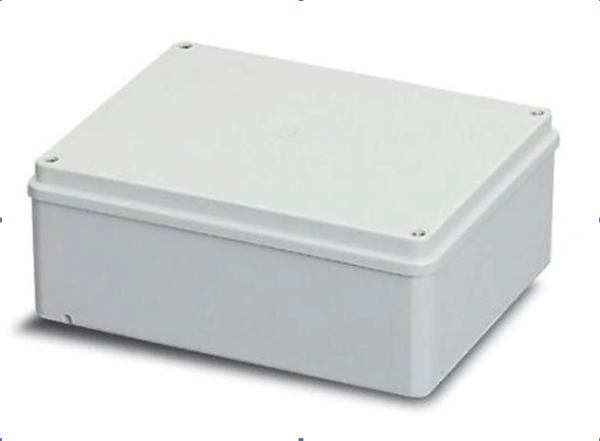

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки

Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха

От чего защищают распредкоробки:

  1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
  2. От частиц пыли. Это актуально на производственных объектах.
  3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
  4. От механических ударов. Это актуально, если коробка устанавливается на улице.
  5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

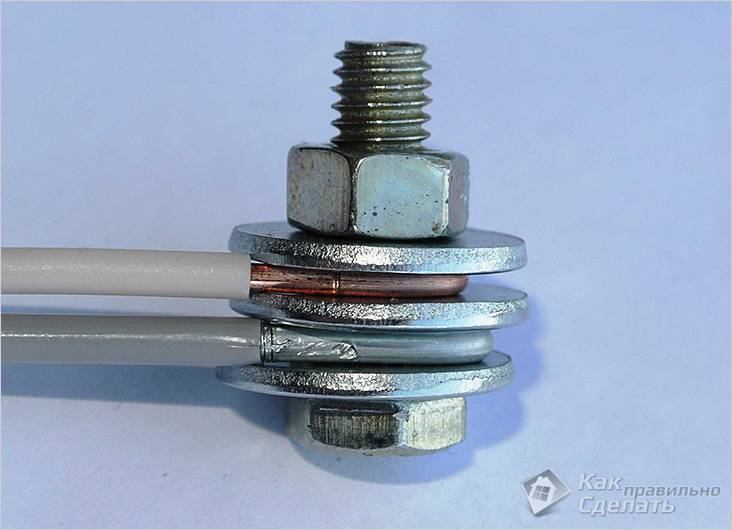

Болтовые соединения

Болтовое соединение

Такое соединение довольно надежное, но громоздкое. Для современных распределительных коробок он не подойдет из-за своих габаритов, но для больших коробок старого образца – в самый раз. Таким методом можно соединять как однородные, так и разнородные металлы. Работа выполняется следующим образом:

  1. На болт надевается стальная шайба.
  2. С проводников снимается изоляция, и они формируются в виде кольца.
  3. Первое кольцо надевается на болт.
  4. Затем на очереди другая стальная шайба, которая помещается на болт следом за первым.
  5. Сверху одевается второй соединительный провод.
  6. Весь этот «бутерброд» зажимается гайкой.
  7. В конце все нужно заизолировать.

Именно такая конструкция делает контакт громоздким. Если вам нужно соединить несколько пар проводов, то такой вариант не будет наилучшим.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

  • Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
  • Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
  • Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
  • Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
  • При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
  • Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).

    Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединения

Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
