Обзор регистров для отопления: выбор конструкции, материала изготовления и правила монтажа

Устройство отопительных регистров

Невзирая на то, что подобные обогреватели считаются устаревшими и отличаются не слишком привлекательным внешним видом, они продолжают широко использоваться в самых разных сферах, например:

  • для обогрева производственных помещений промышленных предприятий;
  • в качестве автономного нагревателя в гаражах;
  • как элемент подогрева воды, встраиваемый внутрь кирпичной печи.

По конструкции отопительные приборы различают 2 типов: секционные и в виде змеевика. В первом случае роль 1 секции играет каждая горизонтальная труба, проток теплоносителя по ним обеспечивается за счет вертикальных перемычек. Они сделаны из труб меньшего диаметра с целью создания искусственного сопротивления потоку и повышения теплоотдачи каждой секцией. Трубы, из которых сделан секционный регистр отопления, с торцов заглушены, а теплоноситель подводится по схеме «сверху вниз».

Конструкция обогревателя в виде змеевика понятна по его названию. Здесь диаметры не сужаются, вода беспрепятственно протекает через весь прибор, несколько раз меняя направление. Теплоотдача этого регистра ниже, чем секционного, зато гидравлическое сопротивление – меньше и в изготовлении он несколько проще.

Свариваются регистры для отопления из гладких труб круглого и прямоугольного сечения. Однако, общепринятая конструкция – обычные круглые трубы из низкоуглеродистой стали типа Ст3, Ст10 и даже Ст0. Если же батарея предназначена для работы с паровой системой, то берут сталь Ст20. Секции прямоугольного сечения делать не рекомендуется, они хуже омываются конвективным потоком воздуха, а значит, тепла отдадут меньше. Для гаражного отопления изготавливают автономные регистры, наполняемые антифризом или трансформаторным маслом, а в нижнюю секцию с торца встраивают электрический ТЭН.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Классические конструкции регистров отопления

Вариант #1 — горизонтальный регистр

Чаще всего при изготовлении регистра отопления соединяют две-три параллельные трубы, уложенные в горизонтальном направлении. Расстояние между соседними секциями в регистре должно обязательно быть больше диаметра на 50 мм. Пользуются популярностью и змеевиковые конструкции регистров, подразделяющиеся на несколько видов в зависимости от способа подключения приборов к системе отопления.

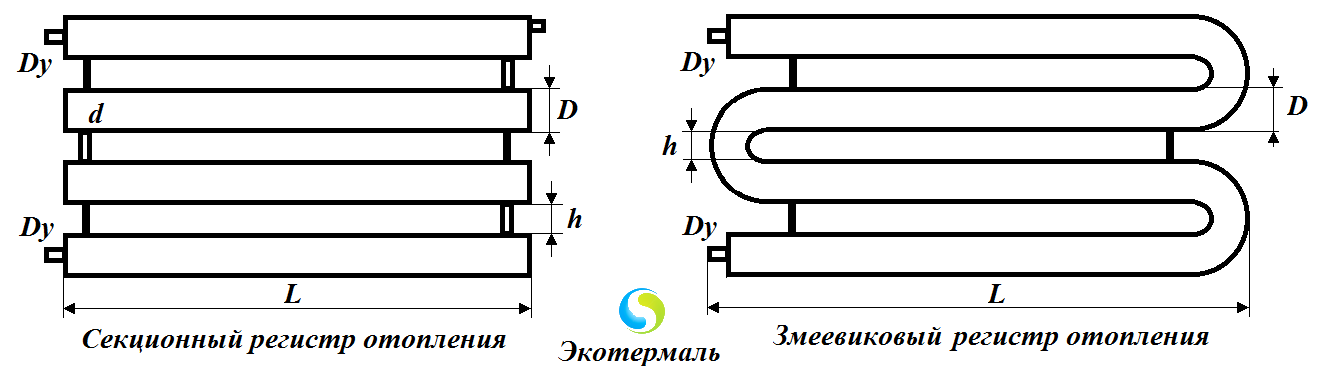

Регистры отопления змеевикового типа: L — длина отопительного прибора, D — диаметр трубы, h — расстояние между трубами (больше диаметра на 50 мм)

Длина отопительных приборов выбирается в соответствии габаритам комнаты или помещения, в котором планируется производить монтаж системы отопления. Помимо перечисленных видов конструкций регистров отопления еще бывают:

  • однотрубные изделия;
  • четырехтрубные приборы;
  • пятитрубные модели и т.д.

Количество труб, используемых в одном регистре отопления, зависит от площади обогреваемого помещения, качества теплоизоляции объекта, наличия иных источников тепла в помещении и др. Перебирая возможные диаметры труб, высчитывают оптимальные размеры изделий, при которых в отапливаемом помещении будет поддерживаться оптимальный температурный режим.

Горизонтальные регистры отопления из гладких труб используют при нижней разводке трубопровода. При этом изделия аккуратно располагают по периметру помещения ближе к поверхности пола. В жилом доме трубы идут под окнами. В производственных помещениях расположение  отопительных приборов зависит от высоты потолков, особенностей планировки объекта и размещения промышленного оборудования.

Регистры отопления успешно обогревают социальные объекты. Уход за такими отопительными приборами намного проще, чем за чугунными батареями

Вариант #2 — вертикальные регистры

При проведении перепланировки квартир и расширении их жилой площади за счет балконов и лоджий приходится демонтировать батареи, установленные застройщиком при сдаче объекта. При этом демонтированные радиаторы заменяются вертикальными регистрами отопления, сваренными из большого количества круглых труб небольшого диаметра. Данные отопительные приборы размещают в простенке, расположенном рядом с оконным проемом.

При необходимости вертикальные регистры отопления закрывают декоративными решетками, которые превращают обязательный элемент системы отопления в предмет декора интерьера. Замаскировать место нахождения «связки» параллельных труб можно с помощью зеркал, цветного стекла, мозаики, кованой решетки, а также путем размещения полок, вешалок, шкафчиков и других полезных предметов не громоздкой мебели.

Обеспечить движение теплоносителя в вертикальном регистре, установленном в автономной системе отопления частного дома, можно с помощью циркуляционного насоса. Горизонтальные регистры используются и при естественной циркуляции теплоносителя, если их монтаж ведется с небольшим уклоном (достаточно 0,05%).

Виды регистров отопления

Две основных формы, в которых выполняют отопительные регистры.

Несмотря на кажущееся разнообразие, все модели можно разделить на два основных вида: секционные и S-образные (змеевиковые).

Секционные

На фото прибор, состоящий из четырех секций.

Секционные приборы состоят из одной или нескольких труб, закрытых заглушками. В верхнюю трубу втекает вода через патрубок, затем в другом конце она перетекает в следующую трубу и т.д.

Изготовлен такой теплообменник из гладкой стальной трубы диаметром от 25 до 400 мм. Наиболее популярны диаметры 76, 89, 108 и 159 мм. Входной и выходной патрубки могут быть в резьбовом или фланцевом исполнении, также возможно изготовление под приварку.

Кроме того, прибор имеет штуцер с резьбой, к которому присоединяют воздухоотводчик. Максимальное рабочее давление теплоносителя, допустимое в таких аппаратах, составляет 10 кгс/см² или 1 МПа.

Заглушки могут быть плоскими или эллиптическими (последние — по отдельному заказу). Переход из одной секции в следующую делают как можно ближе к краю, так как от этого зависит количество передаваемого среде тепла (

Расчет отопительных регистров


Работа регистра отопления

Существует несколько методик вычисления параметров регистров отопления. Они отличаются точностью вычислений и трудоемкостью. Но для организации теплоснабжения с помощью стальных или алюминиевых регистров отопления рекомендуется прибегнуть к услугам профессионалов. Альтернативный вариант – воспользоваться специальным программным обеспечением.

Однако в некоторых случаях необходимо правильно рассчитать регистр отопления самостоятельно. Для этого можно воспользоваться упрощенной схемой. Предварительно необходимо знать следующие параметры:

  • Общая площадь отапливаемого помещения;
  • Коэффициент теплоотдачи материала изготовления регистра;
  • Диаметр труб, используемых для изготовления.

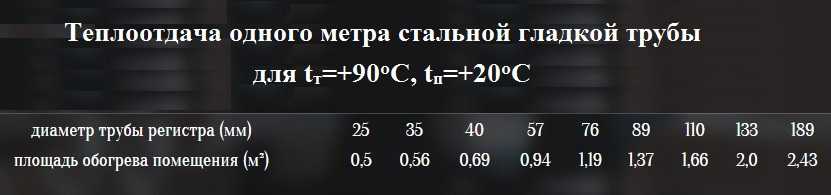

Для труб круглого сечения вычисление удельной мощности регистра отопления можно сделать по данным таблицы. Эти значения даются для 1 м.п. трубы регистра.

Диаметр, трубы, м253240577689110
Площадь помещения, м²0,50,560,690,941,191,371,66

Однако такой способ подбора регистра отопления имеет ряд существенных недостатков. Данные даются для помещений, где высота потолков не превышает 3 м.п., не учитывается тепловой режим работы системы и температура воздуха в комнате.

Для более точных вычислений рекомендуется воспользоваться формулой:

Q=P*D*L*K*Δt

Где Q – удельная тепловая мощность, Вт, P – число π – 3,14, D – диаметр трубы, м., L – длина одной секции, м, К – коэффициент теплопроводности. Для металла этот показатель равен 11,63 Вт/м²*С, Δt – разница температур между теплоносителем и воздухом в помещении.

Зная эти параметры, можно самостоятельно рассчитать мощность регистра отопления. Предположим, что длина одной секции равна 2 м., а диаметр трубы – 76 мм. Δt составляет 60°С (80-20). В таком случае мощность одной секции регистра отопления из стальной гладкой трубы будет равна:

Q=3,14*0,076*2*11,63*60=333 Вт

Для расчета каждой последующей секции прибора полученный результат нужно умножать на понижающий коэффициент 0,9.

Преимущества и недостатки РО

Секционный регистр, состоящий из двух секций

Среди достоинств данных устройств можно выделить следующие:

  1. Высокая надежность и долговечность. Такие отопительные приборы не требует к себе особого внимания в процессе эксплуатации и при этом служат довольно долго. Стальным трубам не потребуется ремонт как минимум 25 лет. Если сварочные работы выполнены качественно, такое устройство может работать даже в условиях высокого давления, что идеально подходит для помещений с централизованным отоплением.
  2. Низкое сопротивление движению теплоносителю за счет большого диаметра труб.
  3. Быстро и равномерно прогревают большие площади.
  4. Отопительные приборы могут быть изготовлены по индивидуальным чертежам застройщика.

Из недостатков стоит отметить:

  1. Громоздкость и специфический внешний вид. Установленные по всему периметру помещения трубы большого диаметра «крадут» полезную площадь и не слишком радуют глаз, хотя при правильном подходе можно оригинально вписать их в концепцию дизайна комнаты, сделав РО интересным дополнением или даже изюминкой интерьера.
  2. Сложность в монтаже. Если систему отопления на основе радиаторов и пластиковых трубопроводов при желании можно смонтировать самостоятельно, то монтаж отопительных регистров должен осуществляться только специалистами сварщиками.

Преимущества

Регистр можно встретить практически в каждой ванной.

Для этого типа теплообменников характерны такие преимущества:

  • Имеют большую площадь теплоотдачи при небольших размерах;
  • Удобны в использовании;
  • Легко чистятся;
  • Пожаробезопасны;
  • Оборудованные ТЭНом нагреватели потребляют мало электроэнергии;
  • Могут использоваться для сушки белья, одежды или полотенец;
  • Пригодны для использования в помещениях с повышенными требованиями к пожарной безопасности и повышенными санитарными нормами: в больницах, цехах, складских помещениях, торговых павильонах, административных зданиях, ангарах и т.д.

Расчет теплоотдачи каждого регистра

После того как показатель общей нужной теплоотдачи отопительных приборов в здании будет определен, можно приступать к разработке чертежей самих регистров. Для определения необходимой производительности каждого из таких устройств допускается использовать две основных методики расчета:

  • по площади помещения;
  • с учетом температурного режима системы отопления.

Расчет по площади

Этот способ проектирования используется обычно для расчета параметров регистров, монтируемых в небольшом по площади помещении, к примеру, в гараже. В этом случае расчеты делают с учетом отопительной способности погонного метра трубы. Узнать этот показатель можно из специальной таблицы.

Согласно этой таблице, к примеру, 1 п/м трубы из стали на 60 мм обеспечивает качественный обогрев 1 м² помещения с высотой потолков в 2.5 м. Исходя из этого, несложно будет сделать расчет нужного количества приборов, длины и количества их секций.

Единственное, в данном случае нужно учитывать тот факт, что каждая последующая (если считать от подачи) секция регистра имеет несколько меньшую теплоотдачу, чем предыдущая. Полученный с использованием таблицы результат, в данном случае поэтому желательно дополнительно умножить на коэффициент 0.9.

Расчет с учетом температурного режима системы отопления

Эта методика позволяет определить необходимую теплоотдачу регистров гораздо более точно. Применяют ее при установке приборов, к примеру, в малоэтажных домах. В этом случае для расчета конструкции и количества приборов используется следующая формула:

Q=St*Δt*К, где

Q — мощность трубы по теплоотдаче, St — площадь теплообмена, Δt — показатель теплового напора, K — коэффициент теплоотдачи материала изготовления (для стали — 11,63 Вт/м²*˚С), . Площадь теплообмена при этом обычно вычисляют по формуле:

St = π*L*D, где

D — диаметр материала изготовления, L — его длина. Для расчета напора применяют формулу:

Δt = 0,5(То+Тп)-Тв, где

Тп — температура воды в подаче, То — температура в обратке, Тв — нужная температура воздуха в здании (обычно принимается за +20 С°).

Расчет теплоотдачи регистра отопления

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке.

На схеме четко показано каким образом перемещается теплоноситель внутри отопительного регистра. В целях поддержания в помещениях определенных температурных условий и соблюдения СнИПов требуется производить расчет теплоотдачи регистра отопления. Для осуществления расчетов теплоотдачи Вам потребуется скачать файл Excel на компьютер.

Более подробно рассмотрим как воспользоваться указанным файлом для получения результатов о теплоотдачи отопительных регистров.

Исходные данные, которые могу потребоваться для расчета:

Исходных данных не много, они понятны и просты.

  1. Диаметр труб Dв мм заносим

в ячейку D3: 108,0

  1. Длину регистра (одной трубы) Lв м записываем

в ячейку D4: 1,250

  1. Количество труб в регистре Nв штуках пишем

в ячейку D5: 4

  1. Температуру воды на «подаче» tпв °C заносим

в ячейку D6: 85

  1. Температуру воды на «обратке» tов °C пишем

в ячейку D7: 60

  1. Температуру воздуха в помещении tвв °C вводим

в ячейку D8: 18

  1. Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

  1. Постоянную Стефана-Больцмана C в Вт/(м2*К4) заносим

в ячейку D10: 0,00000005669

  1. Значение ускорения свободного падения g в м/с2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты полученные при расчете теплоотдачи и их интерпретация

  1. Степень черноты излучающих поверхностей труб εавтоматически определяется по выбранному виду наружной поверхности

в ячейке D13: =ИНДЕКС(H5:H31;G2) =0,810

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

  1. Среднюю температуру стенок труб tст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

tст=(tп+tо)/2

  1. Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

dt=tст— tв

  1. Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

β=1/(tв+273)

  1. Кинематическую вязкость воздуха ν в м2/с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

ν=0,0000000001192*tв2+0,000000086895*tв+0,000013306

  1. Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

Pr=0,00000073*tв2-0,00028085*tв +0,70934

  1. 16. Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

λ=-0,000000022042*tв2+0,0000793717*tв+0,0243834

  1. Площадь теплоотдающих поверхностей труб регистра A в м2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

A=π*(D/1000)*L*N

  1. Тепловой поток излучения с поверхностей труб регистра отопления Qи в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

Qи=C*ε*A*((tст+273)4— (tв+273)4)*0,93(N-1)

  1. Коэффициент теплоотдачи при излучении αи в Вт/(м2*К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

αи=Qи/(dt*A)

  1. Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

Gr=g*β*(D/1000)3*dt/ν2

  1. Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

Nu=0,5*(Gr*Pr)0,25

  1. Конвективную составляющую теплового потока Qк в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

Qкк*A*dt

  1. А коэффициент теплоотдачи при конвекции αк в Вт/(м2*К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

αк=Nu*λ/(D/1000)*0,93(N-1)

  1. Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =(D21+D25)/1000 =0,906

Q=(Qи+Qк)/1000

и в ячейке D28: =D27*0,85985 =0,779

Q’=Q*0,85985

  1. Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

α=αик

и в ячейке D30: =D29*0,85985 =8,4

α’=α*0,85985

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Особенности

Существует мнение о том, что радиаторы в сравнении с регистрами более качественно справляются со своей основной задачей, поскольку им присуща дополнительная площадь. Но регистры, при производстве которых применяются гладкоствольные трубы, имеют показатели теплоотдачи, превышающие аналогичные значения радиаторов в значительной степени. А дополнительная модернизация конструкции, которая предполагает крепление к системе пластин из металла, положительно скажется на эффективности работы регистра.

Если планируется монтаж регистров общего назначения, соединив между собой тонкие трубки, расположенные параллельно, в итоге сформируется качественная и привлекательная конструкция, которую в некоторых случаях именуют дизайн-радиаторами. Изготовление таких приборов актуально для применения в зданиях общественного назначения.

Основной областью использования регистров все же являются предприятия, а также различные служебные либо технические помещения.

В ходе эксплуатации приборы зарекомендовали себя с положительной стороны, отличаясь долговечностью. Будет ошибкой считать, что регистры для отопления могут быть только грубой связкой металлических труб, поскольку производители продукции предлагают потребителям отдельные конструкции небольшого размера, которые можно устанавливать для обогрева частных домов, при этом не снижая общую привлекательность интерьера.

Диаметр труб для изготовления подобных отдельных устройств обычно составляет около 32 мм, за счет чего в разы облегчается их установка.

Компактность и невысокая стоимость таких регистров являются основными положительными особенностями, позволяющими обустроить систему для обогрева жилища. В качестве сырья для изготовления приборов выступают различные материалы, а также конструкции могут иметь различную форму. Главной особенностью отопительных конструкций этого типа является возможность их изготовления своими руками из стали, алюминия либо другого сырья.

Стоит выделить следующие преимущества регистров:

  • большой срок службы – стальные и алюминиевые системы обычно эффективно функционируют на протяжении 20–25 лет с минимальной вероятностью возникновения поломок;
  • высокий показатель теплоотдачи, которая объясняется большей мощностью в сравнении с батареями или радиаторами;
  • легкий процесс монтажа и простота эксплуатации. Выполнить установку прибора под силу любому, кто имеет минимальные знания о правилах организации теплоснабжения.

Необходимо отметить, что отопительные регистры имеют некоторые минусы, такие как:

  • большой объем теплоносителя, за счет которого происходит быстрое остывание системы;
  • небольшой уровень конвекции воздуха, что отрицательно сказывается на работе;
  • некоторые конструкции имеют малопривлекательный внешний вид, однако, подобная особенность скорее характерна для изделий, которые были изготовлены самостоятельно.

Спрос на продукцию довольно высокий за счет того, что устройства могут быть использованы в любых отопительных системах, поскольку конструкция одинаково эффективно работает как с водой, так и с антифризом. Кроме того, стоит выделить еще один вариант подключения прибора – это монтаж внизу трубы нагревателя электрического типа с терморегулятором, за счет которого нагрев теплоносителя будет происходить от электрической сети.

Однако подобная конфигурация требует также установки в верхней части системы расширительного бака. При таком устройстве отопительный регистр будет выступать в роли автономной отопительной системы, что очень удобно при обогреве строений хозяйственного назначения с небольшой площадью.

Особенности конструкции

Отопительные регистры применяются в большей степени в промышленных цехах, технических комнатах, а, кроме того, в квартирах и собственных домах. Регистры распространены во многих помещениях с высокими санитарными требованиями, к примеру, в медицинских организациях и школах.

По типу системы регистры отопления разделяются на разборные и змеевиковые устройства:

  1. В секционных регистрах трубы объединяются между собою перемычками наименьшего диаметра — такой вид соединения определён в основном несложностью монтажа. Дистанция меж трубами регистра рассчитывается по формуле D+50 мм, где будет D — диаметр трубы. При соблюдении правила взаимное облучение труб будет сведено к минимуму, как результат — возрастает теплообмен.
  2. В регистрах змеевикового вида трубы объединяются с торца, при помощи отвода, диаметр которого равный диаметру труб. Небольшое повышение стоимости продукта при этом возмещается огромной площадью поверхности, и как результат — большей отдачей отопительного устройства. Ко всему прочему змеевиковый регистр обладает меньшим гидравлическим противодействием, чем секционный, что дает возможность использовать в системе отопления менее сильные, но более экономные и дешёвые насосы.

Торцевые заглушки труб могут быть как тонкие, выпуклой формы, так и эллиптические. Такие заглушки рекомендовано использовать в системах с наиболее большим давлением теплоносителя, а, кроме того, в украшающих целях, для того чтобы добавить устройству наиболее интересный внешний вид. При надобности наружный сектор регистра в дополнение снабжается фитингом под клапан дегазации.

Существует ещё одна вариация — независимый регистр с ТЭНом. Оборудование подобного типа не требует подсоединения к системе отопления, так как теплоноситель разогревается электричеством, при помощи интегрированного ТЭНа. Во время проектирования подобных регистров мощность ТЭНа выбирается соответственно участка плоскости устройства: перегревание может спровоцировать излишнее увеличение и вытекание теплоносителя через аварийный клапан. При малой мощности ТЭНа эффективность устройства будет ниже его возможных возможностей.

Наружный сегмент независимого регистра в неотъемлемом порядке снабжается фитингом, который первоначально применяется для заливки теплоносителя внутрь, а потом используется для подсоединения аварийного клапана или расширительного бака — и в таком случае применяется для компенсации расширения теплоносителя при согревании.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы.

Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы.

Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t

c -температура на наружной поверхности трубопровода, °С;Q — тепловой поток, Вт;l — длина трубы, м;t — температура теплоносителя, °С;t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К;d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К;d в внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Заключение

Итак, подводя итоги, стоит отметить, что регистры способны конкурировать с другими разновидностями отопительных приборов. Подбирать наиболее оптимальную конфигурацию устройства следует индивидуально для каждого конкретного случая, с учетом личных пожеланий и особенностей помещения. Однако изготовление отопительных регистров, а также их установку желательно все же доверить профессионалам.

Системы отопления могут иметь в своем составе так называемые регистры – приборы, конструкция которых предполагает наличие гладких горизонтальных труб, параллельных друг другу. Они не снискали популярность у хозяев частных домов, что имеет под собой вполне объективные причины. Построенные с помощью данного вида регистров системы отопления потребляют значительные объемы теплоносителя, что заставляет тратить больше энергии на нагрев по сравнению со стандартными радиаторами.

Большей своей частью регистры находят применение на различных производствах. Серьезные размеры и ощутимый расход теплоносителя – все это подходит для отопления цехов, складов и других помещений, имеющих большую площадь.

Отопительные регистры – оптимальный КПД при условии их эксплуатации в промышленных зданиях. Обычные радиаторы проигрывают на фоне таких приборов отопления, так как у них лучшая теплоотдача и гидравлика. При этом себестоимость их изготовления относительно низкая и они дешевы в эксплуатации, что позволяет организовывать выгодные с точки зрения экономии системы отопления.

Регистры этого вида рекомендуется устанавливать в помещениях, в отношении которых действуют жесткие нормы санитарной безопасности, например, к ним относят детские сады. Такие приборы просты в плане поддержания чистоты, так как они без значительных усилий очищаются от различного вида загрязнений.

В то же время отопительные регистры нельзя признать экономичными. Это обусловливается потреблением существенных объемов теплоносителя для поддержания их функциональности, что заставляет тратить много энергии.

Применение на основе стальных труб возможно в отопительных системах, характеризуемых как однотрубные или двухтрубные, вне зависимости от вида циркуляции теплоносителя: принудительная или самотечная.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
