Теплоотдача биметаллических радиаторов отопления одной секции

Расчет количества секций биметаллических радиаторов отопления. Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Для определения мощности радиатора следует объем умножить на показатель мощности:

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством. У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций

Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка

Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

N=S*100/Q,

где N – искомое количество, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м2, то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t вх. + tвых. ) — tвн .);

tвх – температура входящей в радиатор воды,

tвых – температура воды на выходе из радиатора;

tвн .- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр. выходящего 70 гр. а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр. а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

  • Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
  • Срок службы радиаторов из сплава двух металлов достигает 25 лет.
  • Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
  • Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
  • Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
  • Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
  • Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
  • Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

  • Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
  • Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
  • К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

  • 500 мм – от 170 до 200 Вт;
  • 350 мм – от 120 до 140 Вт;
  • 300 мм – от 100 до 145 Вт;
  • 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник – основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Тепловая мощность радиаторов

Некоторые особенности отопления

Однотрубная и двухтрубная система отопления

  • При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур, но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
  • Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
    Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
  • Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Наиболее эффективное место размещение радиатора – под окном

Сколько нужно радиаторов на одну комнату

Монтаж биметаллического радиатора

БрендмаркировкаРасстояние между осямиПараметры В/Ш/Г (мм)Рабочее давление максимум (бар)Тепловая мощность секции (Вт)Объём секции (л)Масса (кг)Макс. ᶷCСрок гарантииПроизводитель
GlobalSTYLE 350350425/80/80351250,161,5611010Италия
STYLE 500500575/80/80351680,21,9711010Италия
STYLE PLUS 350350425/80/95351400,171,511010Италия
STYLE PLUS 500500575/80/95351850,191,9411010Италия
TenradTENRAD 350350400/80/77241200,221,2212010Германия
TENRAD 500500550/80/77241610,151,4512010Германия
АлтермоАЛТЕРМО ЛРБ500575/82/80181690,152,51305Украина
АЛТЕРМО РИО500570/82/60181660,152,01305Украина
GrandiniGRANDINI 350350430/80/82161300,261,551205Китай
GRANDINI 500500530/80/80161670,381,851205Китай

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Мощность секции биметаллического радиатора зависит от производителя

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Что представляет собой биметаллический радиатор?

Как видно из названия отопительного устройства, изготавливают его из двух различающихся по свойствам металлов. Корпус выполняется из алюминия, который отличается хорошей теплоотдачей и малым весом. Для усиления обогревающих свойств внешней части батареи придают особую форму для свободной циркуляции потоков воздуха.

Внутри радиатора размещается стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и разогрев до 135 °С.

Изделие из биметалла сочетает в себе прочность стали и превосходную теплопроводность алюминия.

Секционные или цельные?

В большинстве своем биметаллические радиаторы состоят из определенного числа секций. Другими словами, в процессе изготовления изделия сначала целиком создается отдельная секция, а потом нужное количество секций соединяются между собой. В качестве фиксирующего элемента используют ниппели. Отметим, что кроме секционных радиаторов в продаже доступны и цельные батареи, выполненные из металла. Сразу же из стали изготавливается сердечник нужного размера. Потом его заворачивают в выполненную из алюминия фигурную оболочку. Готовая батарея из биметалла обладает прекрасными характеристиками. Вероятность того, что она лопнет в процессе эксплуатации, исключена даже в условиях давления 100 атм.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

  • где Q – показатель теплоотдачи;
  • S – общая площадь помещения;
  • k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

  • одна – k1=1,0;
  • две – k1=1,2;
  • три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

  • север, северо-восток или восток – k2=1,1;
  • юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

  • простые, не утепленные стены – 1,17;
  • кладка в 2 кирпича или легкое утепление – 1,0;
  • высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

  • -35°С и менее – 1,4;
  • от -25°С до -34°С – 1,25;
  • от -20°С до -24°С – 1,2;
  • от -15°С до -19°С – 1,1;
  • от -10°С до -14°С – 0,9;
  • не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

  • до 2,7 м – 1,0;
  • 2,8 — 3,0 м – 1,02;
  • 3,1 — 3,9 м – 1,08;
  • 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

  • холодное, неотапливаемое помещение/чердак – 1,0;
  • утепленный чердак/мансарда – 0,9;
  • отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

  • обычные (в том числе и деревянные) двойные окна – 1,17;

  • окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
  • двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

  • менее 0,1 – k8 = 0,8;
  • 0,11-0,2 – k8 = 0,9;
  • 0,21-0,3 – k8 = 1,0;
  • 0,31-0,4 – k8 = 1,05;
  • 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

  • диагональный, где подача сверху, обратка снизу – 1,0;
  • односторонний, где подача сверху, обратка снизу – 1,03;
  • двухсторонний нижний, где и подача, и обратка снизу – 1,1;
  • диагональный, где подача снизу, обратка сверху – 1,2;
  • односторонний, где подача снизу, обратка сверху – 1,28;
  • односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

  • практически не прикрыт подоконником, не прикрыт экраном – 0,9;
  • прикрыт подоконником или выступом стены – 1,0;
  • прикрыт декоративным кожухом только снаружи – 1,05;
  • полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Теплая зима. Холода отсутствуют или очень слабыОт 0,7 до 0,9Краснодарский край, побережье Черного моря
Умеренная зима1,2Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами1,5Сибирь
Экстремально холодная зима2,0Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2 = 17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому

Калькулятор — расчет объема системы отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

КОТЁЛ Объем теплообменника котла , литров (паспортная величина)

РАСШИРИТЕЛЬНЫЙ БАК Объем расширительного бака, литров

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

Разборные, секционные радиаторы Тип радиатора: – чугунные МС-140 с межосевым 500 мм – чугунные МС-140 с межосевым 300 мм – чугунные ЧМ-2 с межосевым 500 мм – чугунные ЧМ-2 с межосевым 300 мм – алюминиевые с межосевым 500 мм – алюминиевые с межосевым 350 мм – биметаллические с межосевым 500 мм – биметаллические с межосевым 350 мм

Общее количество секций

Неразборные радиаторы и конвекторы Объем прибора по паспорту

Количество приборов Теплый пол

Тип и диаметр трубы

Общая длина контуров

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка) Стальные трубы ВГП

Ø ½ “, метров

Ø ¾ “, метров

Ø 1 “, метров

Ø 1¼ “, метров

Ø 1½ “, метров

Ø 2 “, метров

Армированные полипропиленовые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

Ø 50 мм, метров

Металлопластиковые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие) Наличие дополнительных приборов и устройств: – нет – есть

Суммарный объем дополнительных элементов системы

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

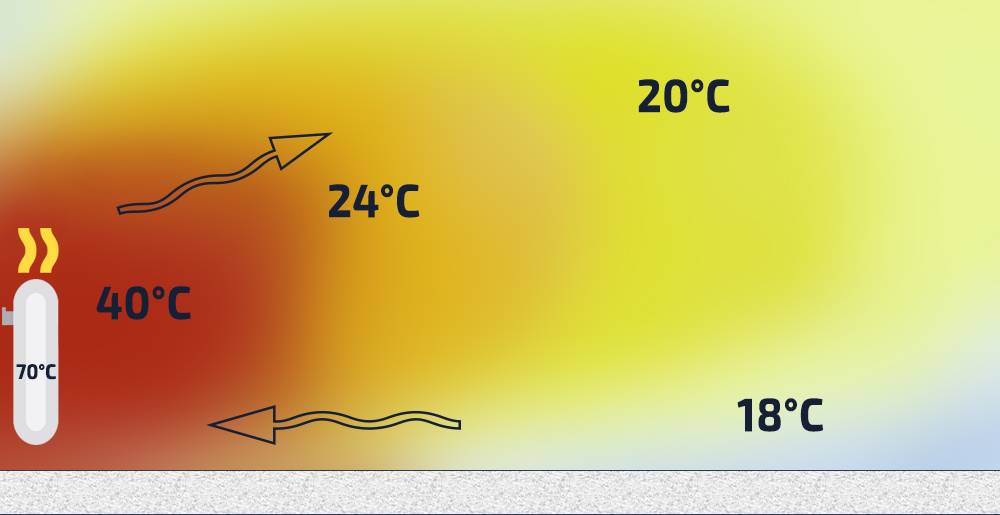

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

  • Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
  • Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
  • Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
  • Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздуха.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
