Калькулятор расчета длины накосного стропила многощипцовой крыши

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка – отсутствие замеров коробки здания

Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами

А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

  • Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
  • Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно
! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет
! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

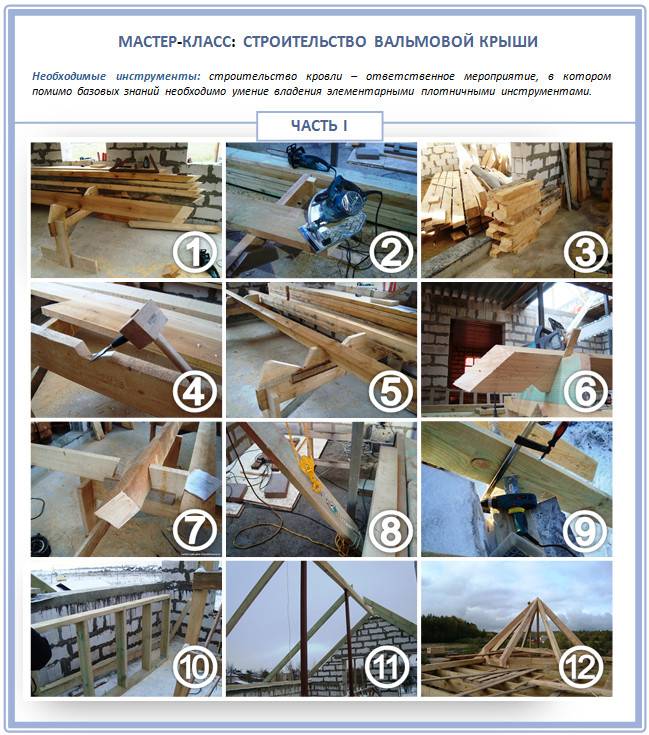

Для лучшего представления процесса строительства можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Как произвести расчет снеговых нагрузок?

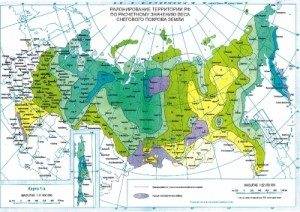

Карта снеговых нагрузок России

Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

Чтобы подсчитать этот параметр, можно воспользоваться формулой:

S=Sg x µ.

В этой формуле:

  • S – это снеговая нагрузка,
  • Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип  — стропильные системы.
  • µ — это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

180 x 0,7 = 126 кгс/кв. м.

Это расчетная снеговая нагрузка на кровлю.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

  • Незначительную погрешность в параллельности исправляем мауэрлатом.
  • Незначительную разницу высот разных стен исправляем прокладками.
  • Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м) 2.0 2.5 3.0 4.0 4.5 5.0 6.0
0.6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1 75х150 100х150 100х175 125х200 150х200 150х200 175х250

Если же требуется более точный расчет, то пользуются калькулятором Романова.

Конструктивные особенности

Стропильная система вальмовой кровли представляет собой 4-х скатную конструкцию из основных и усиливающих элементов. В классическом исполнении она имеет два основных ската трапециевидной формы и две торцевых вальмы в виде треугольников.

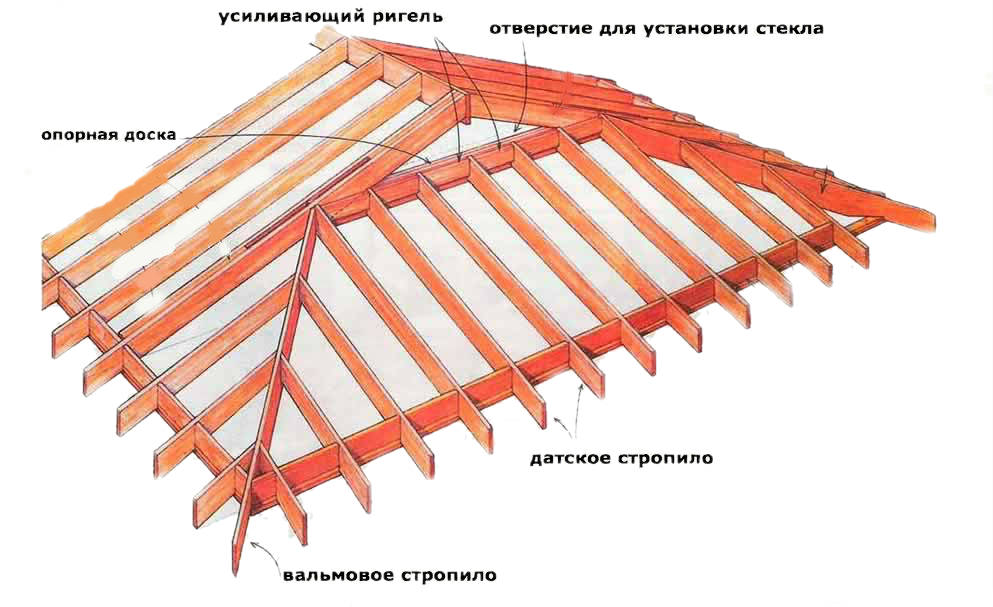

Полувальмовая крыша Существуют разновидности — полувальмовая, вальмово-фронтонная и шатровая. Их стропильные системы выстраиваются на основе базовой схемы, о которой пойдет речь дальше.

К несущему каркасу крепится обрешетка, служащая основанием для защитно-декоративного покрытия. В теплых кровлях в состав кровельного пирога вводится утеплитель, гидро- и пароизоляция.

Как правило, вальмовая крыша устанавливается на балочную «паутину». Она увеличивает жесткость конструкции и является одновременно перекрытием верхнего этажа.

Основные элементы каркаса

Чтобы провести расчет, необходимо точно определить положение каждого элемента системы и принцип его работы:

  • Мауэрлат — горизонтальный мощный брус для опирания стропил. Он расположен по всему периметру дома и внутренним несущим стенам. Передает нагрузку на опоры. Его жестко крепят с отступом от внешней плоскости стен.
  • Коньковый прогон — балка, расположенная в самой верхней точке крыши. На нее опираются стропила скатов. Придает устойчивость системе.
  • Центральные основные стропила — наклонные несущие элементы кровли, воспринимают нагрузку от веса кровли и погодных явлений. Связывают концы конька и мауэрлат на боковых стенах.
  • Центральные вальмовые стропила — соединяют коньковый прогон и мауэрлат на торцевых стенах.
  • Диагональные стропила — опираются верхним концом на конек, а нижним — на углы дома. Их еще называют угловые, накосные или ендовые. В классических крышах их 4.
  • Промежуточные стропила — расположены между центральными с одинаковым шагом.
  • Укороченные стропила, нарожники — опираются на диагональные стропильные ноги и мауэрлат. Их длина уменьшается по мере приближения к углу здания.

Усиливающие элементы

Основные составляющие несущего каркаса усиливаются жесткими связями. Они скрепляют элементы воедино, перераспределяют усилия в стропильной системе.

Это:

  • Стойки — подпирают коньковый прогон. Устанавливаются вертикально на лежень или балочную систему.
  • Ригели, затяжки — могут располагаться в нижнем поясе в виде «балочной паутины» или связывать стропила по верху. В последнем случае используются как перекрытие для чердачного помещения и подшивки потолка.
  • Укосы, раскосы — применяются при длине стропил более 4,5 м для увеличения жесткости и снижения прогибов. За счет перераспределения усилий позволяют уменьшить сечение основных несущих элементов.
  • Шпренгель — диагональная балка, расположенная в углах строения.

  • Предназначена для опирания стоек для накосных стропил.
  • Кобылки — элементы, удлиняющие стропильные ноги при их недостаточной длине. Устанавливаются для организации карнизного свеса, имеют меньшее сечение, чем стропильные ноги.
  • Ветровая доска — крепится внутри системы и служит для сопротивления деформациям от сильных порывов ветра.

Жесткий элемент из 2 стропил, ригеля, стойки и подкосов называется фермой. При монтаже такие конструкции устанавливаются на мауэрлат и скрепляются между собой прогонами.

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

  1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
  2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.
  3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
  4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.
  5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
    • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
    • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
  6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
  7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Основные внешние элементы крыши многощипцовой конструкции

На этом рисунке показаны основные элементы, которые характерны для этой кровельной конструкции

Обратите внимание, что могут одновременно применяться как обычные двускатные схемы, так и вальмовые

1 – Скаты крыши — их у многощипцовой крыши всегда больше, чем у традиционной и они могут отличаться по своему строению, площади, углу крутизны.

2 – Конек – этот элемент также будет представлен «в нескольких экземплярах», так как без него не обойтись при постройке каждого из отделов крыши.

3 – Ребра – это выступающие наружу углы пересечения плоскостей кровельного покрытия. Как правило, они обычно имеются у крыш мансардной или вальмовой конструкции.

4 – Фронтон или щипец – количество этих элементов может различаться, в зависимости от сложности крыши

5 – Лобовая доска обрамляет каждый из щипцов кровли, закрывая торцевые края кровельного покрытия.

6 – Ендова – это внутренний угол кровли, образующийся по линии стыка разных отделов конструкции. Этот элемент также будет являться своеобразным каналом для стока воды.

7 – Карнизный свес проходит по нижнему краю крыши. Он прикрыт с торцов ветровой доской, а по краю пущен капельник для отвода влаги из-под кровельного покрытия в сточный желоб.

8 – Фартук, устанавливаемый вокруг дымоходных и вентиляционных труб, для недопущения проникновения воды под кровлю на участках прохода.

Самая, пожалуй, несложная многощипцовая стропильная конструкция с выносом смотрового окна представлена на схеме. Однако, нужно отметить, что более сложные варианты с наличием двух и более встроенных отделов, состоят из тех же деталей, только их потребуется большее количество.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

  • Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
  • Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
  • Определиться с шагом стропил.
  • Ввести данные по параметрам обрешетки.
  • Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

  1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
  2. Площадь ее поверхности.
  3. Вес и количество рулонов материала кровли.
  4. Параметры стропильной системы — длину стропил и их количество.
  5. Количество рядов обрешетки.
  6. Расстояние между ними.
  7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Определение нагрузок на крышу в целом и стропила в отдельности

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

Расчёт площади кровельного покрытия

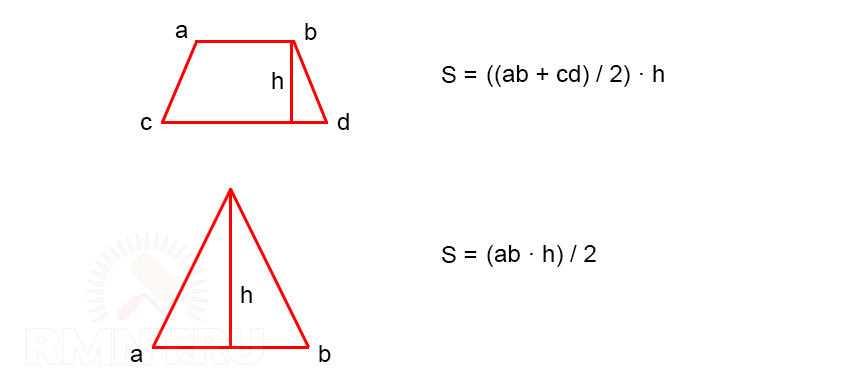

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2

Суммарная площадь кровельного покрытия:

S Σ = (18,09 + 29,85) · 2 = 95,88 м 2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Вальмовая крыша стропильная система состоит из четырех скатов: два из которых — боковые
(имеющую форму трапеции), и еще два — вальмовые
(в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

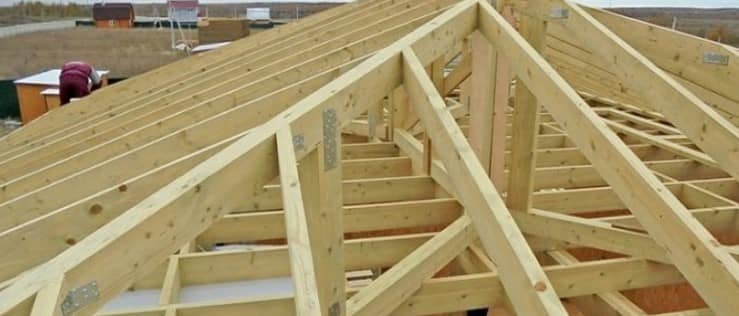

Основные узлы вальмовой крыши

  • Коньковый прогон
    — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.

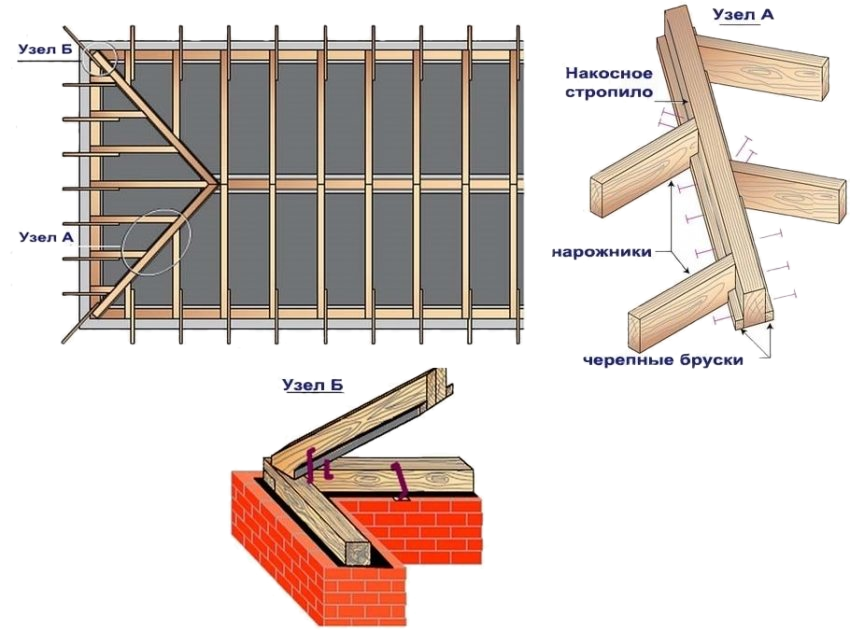

  • Диагональные (накосные стропила)
    — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши
    — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники)
    — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди

Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Схема для демонстрации принципа расчета трехщипцовой стропильной системы

Многие из расчетов, в принципе, повторяют проектирование двускатной или вальмовой крыши. И для подобных вычислений на нашем портале уже имеются удобные калькуляторы – на них будут даны необходимые ссылки. Калькуляторы будут открываться в отдельных окнах браузера, так что это не помешает при дальнейшем ознакомлении с настоящей статьей. Все калькуляторы сопровождаются подробной инструкцией по их использованию.

Первым делом обычно рассчитывают высоту конька., в зависимости от ширина здания. или пристройки (по фронтонной стене) и угла ската кровли. . Или же решается обратная задача – при известной планируемой высоте крыши в коньке необходимо определиться с углом крутизны скатов (это потребуется для некоторых дальнейших расчетов).

Очевидно, что если высота конька у обоих отделов крыши равная, и ширина здания и пристройки – различается, то это отразится и на величине угла ската, и на длине стропильных ног.

Ссылка для открытия калькулятора расчета высоты конька или угла крутизны кровли

Следующим шагом можно рассчитать длину основных стропильных ног, отдельно для основного здания и для пристройки. При этом пока рассчитывается «рабочая» длина стропил, то есть от конька до мауэрлата.

Ссылка для открытия калькулятора расчета длины стропильных ног

Некоторые особенности имеет расчет длины накосной стропильной ноги, становящейся ендовой – внутренним углом между двумя отделами крыши.

Особенности расчёта нагрузки

Нагрузка на стропила подразделяется на постоянную, переменную и особую. Первая – статичная: влияние оказывают общий вес крыши, включая обрешётку и утеплитель, конструкцию и разновидность кровельного настила, крепёж и водосборный сток по периметру здания. Усреднённое значение – порядка 50 кг/м2. Вторая – действие ветра и осадков, здесь рассчитывается парусность и сила тяжести дождевой воды, снега или града. Третья – землетрясение: какой бы магнитуды оно ни оказалось, тряска как минимум до нескольких баллов по шкале Рихтера не должна разворотить крышу, стены и фундамент строения. Облегчая задачу общего подсчёта нагруженности при всех этих дестабилизирующих факторах, к статичной и погодной нагрузке легко прибавить, скажем, 10-30% добавочного запаса прочности. Для большинства стройматериалов нагрузка не должна превышать 50 кг/м2.

Так, для снега – при северной застройке, где его выпадает довольно много – дополнительная нагрузка достигает 320 кг/м2, по СНиПу. Это число значительно увеличивается и для ветровой нагрузки – предположим, крышу замело 30-сантиметровым слоем, снег слежался и уплотнился до 10-15 см, после чего поднялся ураган. Коэффициент ветронагрузки также указан в СНиПе №2.01.07-85. Для мансардных крыш расчёт снегонагрузки не важен – снег сдувается с крутых скатов сразу же при его выпадении; накопление его слоя происходит лишь на верхних скатах четырехскатной крыши.

Особого подхода требуют так называемые вальмовые крыши. В такой конструкции две основные – фронтальная и задняя части – равны и имеют вид трапеций, характеризуются меньшим углом наклона, например, не более 30 градусов. Боковые – треугольные – по сравнению с основными задраны на больший угол, к примеру, 45 градусов, и также равны между собой. Вторые, в отличие от первых, не учитывают снеговую нагрузку – с них снег тут же скатывается. Первые же частично рассчитаны на возможность наслоения снега, но при сильных снегопадах и штормовом ветре при накоплении снега в высоту более 20-25 см образуется явление, похожее на сход лавин. Нагрузка обретает динамичный характер, как в случае с градом или ливнем.

У полувальмовой крыши боковые скаты не доходят до уровня основных, а лишь частично покрывают этот уклон за счёт достройки боковых стен до отметки залегания первых. Здесь расчёт под давление снега корректируется исходя из угла наклона каждой из сторон. Если крыша двускатная или вальмовая, с приподнятой затяжкой (вторичная поперечная балка), то эта стяжка, подобно усиливающему треугольнику, не повысит заметно прочность стропил, так как давление одной из них компенсируется за счёт другой, противолежащей.

Расчёт нагрузки на стропила двускатной крыши

Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.

Для расчёта системы нужно учитывать особенности местного климата

Нагрузки, которые действуют постоянно:

  • масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
  • масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.

Переменные нагрузки:

  • нагрузка, создаваемая ветром и выпавшими осадками;
  • масса работника, который выполняет ремонт или очистку.

К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.

От ветровой нагрузки зависит угол наклона ската

В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.

Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:

  • Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
  • µ — коэффициент, учитывающий угол наклона ската кровли.

При угле наклона до 25 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.

Количество осадков влияет на расчёт крыши

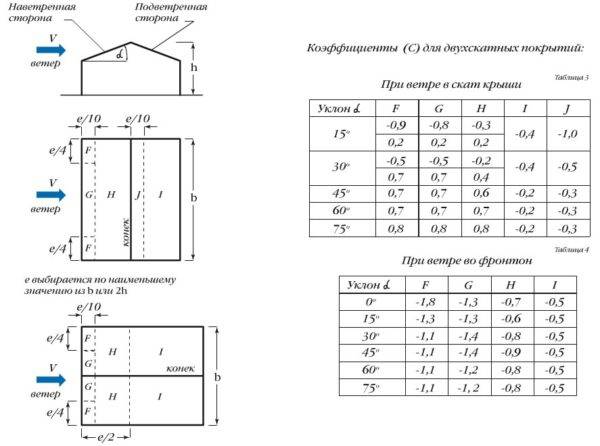

Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:

  • Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
  • k — коэффициент, который учитывает высоту постройки и характер местности.

При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
