Расшифровка маркировки и технические характеристики провода ПВС

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

  • ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
  • ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
  • После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

ХарактеристикиПВСВВГ
Номер ГОСТГОСТ 7399-97ГОСТ 16442-80
НазначениеДля присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительныхДля эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводникаСкрученные тонкие проволоки, гибкаяМонолитная, жесткая
Толщина оболочки, мм0.80.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %150125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:30000не нормируется
Масса 1 км, кг88.572
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм1012
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.2,0 в течение 5 минут3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ2000не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А14/не нормируется24/33
Температурные
Сохранять стойкость к деформации при, градусов С7080
Максимальная температура токопроводящей жилы при эксплуатации, градусов С7080
Температура эксплуатации, градусов С-25/+40 градусов-50/+50
Длительно допустимая температура нагрева жил, градусов С+70+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов Сне нормируется+160
Допустимый нагрев жил в аварийном режимене нормируется+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:6 (10 в стационарных установках)30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

  • Нг – изоляция не поддерживает горения, самостоятельно затухает;
  • Нд или Ls – модификатор, препятствующий образованию дыма;
  • Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

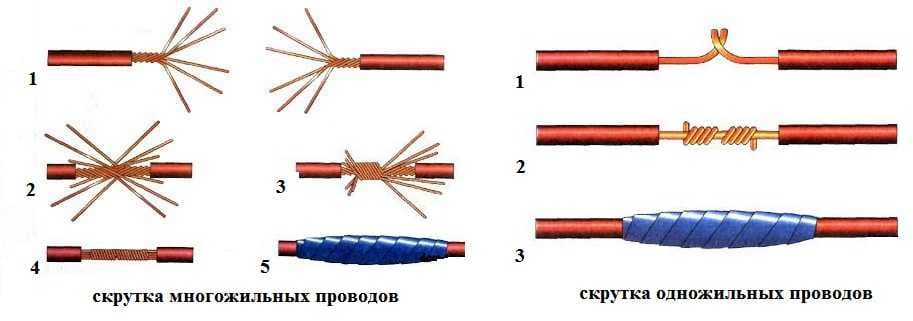

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

Характеристика/МатериалПровод ПВСКабель ВВГ
Материал и конструкция жилыМедная многопроволочнаяМедная многопроволочная или цельная
Гибкость токоведущей жилы5 класс гибкости (высокая)1 – 2 класс гибкости (средняя)
Количество жил в проводе /кабелеОт 2 до 5От 1 до 5
Площадь сечения жилы, мм2От 0,75 до 6От 1,5 до 625
Допустимое напряжение эксплуатации, В
В цепях переменного тока, при частоте 50 Гц450 Вольт0,66 кВ или 1 кВ
В цепях постоянного тока0,66 кВ1,6 кВ или 2,4 кВ
Допустимая температура окружающего воздухаОт -25°С до +40°СОт -50°С до +50°С
Допустимая длительная температура нагрева жилы70°С70°С в аварийном режиме допускается кратковременный нагрев до 80°С
Нормативный срок эксплуатацииОт 6 лет (подвижное соединение) до 10 лет (неподвижное соединение)До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет.

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций — кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели.

Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции.

Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

ПВС расшифровка

  • отсутствие в начале аббревиатуры буквы А означает, что провод медный;
  • П — провод;
  • В — изоляция из ПВХ пластиката ;
  • С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

  • ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
  • ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
  • ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
  • ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Виды изоляции

Типы изоляции:

  • Поливинилхлорид (ПВС). ПВС – это относительно недорогой и простой в использовании материал, который может применяться в различных областях. Максимальный температурный диапазон составляет от минус 55 до 105 градусов Цельсия. Полимер устойчив к пламени, влаге и истиранию. Он также противостоит бензину, озону, кислотам и растворителям. Его также можно использовать в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Оболочки из ПВС могут использоваться в тяжелых и тонкостенных конструкциях. ПВС не следует использовать, когда при низких температурах требуется гибкость и увеличенный срок службы при изгибе. При использовании в устройствах с втягивающимся шнуром он также проявляет гибкость ниже среднего. Оболочки из ПВС демонстрируют высокое затухание и потерю емкости, а это означает, что при использовании в электрической системе теряется мощность.
  • Полужесткий ПВС (SR-PVC). В основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16, 10-миллиметровая стена соответствует стилю UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВС огнестойкий, а также устойчив к нагреву, воде, кислотам и щелочам.
  • Пленум Поливинил Хлорид (Plenum PVC). Plenum PVC подходит для использования в помещениях за выпадающими потолками или фальшполами, оставленными открытыми, чтобы обеспечить циркуляцию воздуха. Стандартный ПВС считается вариантом непленочной изоляции, потому что он не обладает качествами, необходимыми для безопасного использования в помещениях. Чтобы получить номинальную плотность, изоляция должна соответствовать более строгим правилам пожарной безопасности.
  • Полиэтилен (PE). Это соединение используется чаще всего в коаксиальных кабелях и кабелях с низкой емкостью из-за его типичных электрических качеств. Много раз он используется в этих приложениях, потому что это доступно и может быть вспенено, чтобы уменьшить диэлектрическую проницаемость до 1,50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от минус 65 до 80 градусов Цельсия. Все плотности полиэтилена жесткие, твердые и негибкие. Материал также огнеопасен. Добавки могут быть использованы для придания огнестойкости, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.
  • Полипропилен (PP). Этот материал очень похож на полиэтилен, но имеет более широкий температурный диапазон от минус 30 до 105 градусов Цельсия. Он используется в основном для тонкостенных первичных изоляций. Полипропилен можно вспенивать для улучшения его электрических свойств.
  • Полиуретан (PUR). Полиуретан известен своей чрезвычайной прочностью, гибкостью и долговечностью при изгибе даже при низких температурах. У этого материала также есть превосходные оценки: химическая, водная инертность и стойкость к истиранию. Этот материал хорошо работает при использовании втягивающегося шнура и может быть незаменимым вариантом для солевых брызг и низкотемпературных военных целей. Полиуретан является легковоспламеняющимся материалом. Огнестойкая версия жертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства, что делает его пригодным только для курток.
  • Хлорированный полиэтилен (CPE). CPE обладает очень хорошей устойчивостью к воздействию тепла, масел и атмосферных воздействий. Много раз CPE служит более дешевой, экологически чистой альтернативой CSPE. Его надежная работа под воздействием огня также делает его выгодной заменой изоляции ПВС. Хлорированный полиэтилен обычно используется в силовых и контрольных кабелях, а также в промышленных электростанциях.
  • Нейлон. Нейлон обычно экструдируется поверх более мягких изоляционных составов. Он служит в качестве жесткой оболочки, проявляющей сильное истирание, сквозную и химическую стойкость, особенно в тонкостенных применениях. Это также чрезвычайно гибкий материал. Одним из недостатков нейлона является его способность поглощать влагу. Это ухудшает некоторые его электрические свойства.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины

Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.
