Выбор труб
На внутреннюю канализацию действуют высокие нагрузки, в то время как на наружную намного сильнее, поэтому и требования к трубным изделиям для нее соответствующие. Так как канализационные трубы прокладываются в глубоких ямах, то давление земли на них нельзя не учитывать. Боле того, при прокладке таких изделий под проезжей частью, необходимо выбирать их с наивысшим классом прочности.
Чтобы наружная канализация служила долго и эффективно, необходимо использовать трубы:
- Гладкие полимерные. Они изготавливаются зачастую из ПВХ, но бывают и полипропиленовые изделия.
- Гофрированные полимерные. Они изготавливаются из полиэтилена, но встречаются много экземпляров и из полипропилена.
- Чугунные.
Сегодня владельцы домов отдают предпочтение полимерным трубам. Причем там, где нагрузка особенно велика, рекомендуется использовать гофрированные изделия. Чаще всего люди выбирают изделия с диаметром 110 мм. Помните, что не только эти материалы нужно будет покупать, а и фасонные части.
Сколько стоит работа?
Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.
Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.
Основные этапы работ
При грамотном подходе, решение вопроса о том, как сделать канализацию, лучше поручить специализированной компании. Тем не менее, любой владелец дома должен знать, что процедура монтажа системы включает следующие основные этапы:
- Расчет вместимости сливного резервуара.
- Установка, обустройство емкости.
- Прокладка внешней канализации.
- Создание и объединение внутренней системы сливов.
- Подключение сантехники.
Разберем основные нюансы каждой стадии.
Монтаж канализационной системыИсточник ytimg.com
Расчет объема септика/коллектора
Для того, чтобы правильно рассчитать объем септика, в зависимости от ситуации, можно применить следующие методы:
- Учесть количество проживающих в доме людей и средние нормы потребления – для уже эксплуатируемого жилища.
- Воспользоваться нормативами СанПиНа – если дом только начинает строиться и не заселен.
- Использовать специальный калькулятор.
Чаще всего требуется произвести расчеты по первому варианту. Для примера, если в доме проживает 4 человека, средний расход воды составит 0,25 куб. метров на человека, тогда в сумме получится – 0,8 м3. Однако технология работы септика рассчитана на 3-ое суток. Поэтому полученное значение нужно умножить на три – получится – 0,8 м3 х 3 =2,4 м3. Это и будет искомая вместимость септика.
Видео-пример, как обустроить септик для канализации и рассчитать его объем:
По-другому дело обстоит с коллектором. Его объем должен соответствовать трем параметрам:
- Среднему потреблению воды за определенный период.
- Количеству процедур откачки за установленный срок.
- Возможностям ассенизаторной техники.
Пример совпадающих условий – объем стоков за месяц 6 кубов, частота планируемых откачек – раз в 2 недели, вместимость авто-ассенизатора – 3 м3.
Монтаж резервуара, прокладка внешней магистрали
Обустройство септика происходит по следующему алгоритму:
- Рытье котлована в необходимом месте.
- Создание траншеи, по которой будет происходить внешняя укладка труб канализации в частном доме.
- Установка емкости.
- Подсоединение магистрали.
- Подведение трубы в дом к стояку.
- Обустройство вентиляции.
При необходимости септик/коллектор и труба утепляются, далее котлован и траншея зарываются грунтом.
Особенности внутренней разводки, нюансы соединения труб
Когда внешняя часть системы обустроена, и стояк подведен в дом, начинается непосредственная укладка канализационных труб в частном доме. При этом разводка происходит в полном соответствии с заранее разработанным проектом и учетом всех его особенностей.
Видео-советы по монтажу внутренней канализации в доме:
В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:
- Наличие внутреннего герметизирующего кольца.
- Затруднения при соединении из-за плотного прилегания.
Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.
Специфика подключения сантехники
Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.
Видео о том, какие ошибки можно допустить при монтаже канализации:
Коротко о главном
В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:
- Особенности проектирования и возможные проблемы.
- Разновидности систем и их применимость в частном случае.
- Перечень главных компонентов.
Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях
Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.
Процесс и технология укладки
Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.
Процедура осуществляется в несколько этапов:
- Монтаж начинается от места выхода трубы из здания.
- Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
- Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
- Для поворотов используют отводы по 15 и 30 градусов.
- Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
- Производят утепление, если это предусмотрено проектом.
- Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.
Схема монтажа канализации:
Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.
Можно ли уложить одновременно канализационные трубы и водопровод?
Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.
Причины запрета одновременной прокладки:
- между трубами должно быть расстояние;
- водопроводные трубы должны быть утеплены;
- обустройство магистрального водовода.
Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.
Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы
При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.
Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.
Расчет глубины укладки канализационной трубы
Глубина заложения канализационных линий в земле зависит от особенностей грунта, климатических условий, а так же самого материала, который планируется использовать для монтажа канализации.
Чтобы решить вопрос, на какую глубину закапывать канализацию, а также, чтобы прокладка канализационных труб в земле не закончилась катастрофой, необходимо ответить на следующие вопросы:
- какова глубина промерзания грунта на данной местности;
- на какой глубине будет находиться точка входа в септик или коллектор;
- какие материалы вы будете использовать для монтажа канализационной системы ( материал, прочность, диаметр);
- какая технология нагрузки предусматривается на участках грунта, где будет произведена укладка трубопровода. Участки, по которым будет проезжать автотранспорт, считаются участками с высоким уровнем нагрузки. Вся остальная придомовая территория – с низким.
Если технология обустройства водопровода предусматривает укладку на глубину, превышающую уровень промерзания грунта, то глубина залегания канализационных труб пройдет на гораздо меньшем уровне. Основными причинами таких особенностей является разности уклонов, температур проходимой жидкости и внутреннего давления. Рассмотрим подробнее:
- Канализационный коллектор монтируется под уклоном к месту выгребной ямы так, чтобы жидкость шла самотеком.
- По канализационным линиям жидкость проходит транзитом, тогда как в водопроводных стоит постоянно, чтобы создавать давление.
- В стоковую систему сливается теплая жидкость, которая, даже в случае намерзания на канализационных трубопроводах, может растопить лед. Вода в водопроводе приобретает температуру окружающей среды.
Глубина закладки трубы зависит от степени промерзания грунта
Поэтому укладка канализационной системы под землей рассчитывается следующим образом:
- если трубопровод имеет диаметр до 0,5 метра – глубина закладки рассчитывается по схеме: уровень промерзания минус 0,3 метра;
- технология укладки трубопровода диаметром более 50 см рекомендует вычитать 50 см из глубины промерзания грунта.
Поскольку глубина закладки коллектора прописана в СНиП, ее изменять не желательно.
Что касается вопроса какой ширины нужно рыть траншею – каждый решает сам. Но не забывайте, что работы по монтажу трубопровода, придется проводить непосредственно по канаве.
Трубы для канализации
Прежде чем приступать к обустройству канализации, помимо подготовки чертежей, необходимо определиться с материалом, который будет использоваться для канализации. От этого так же на прямую будет зависеть глубина прокладки канализационных систем.
Для монтажа канализации ранее использовались различные материалы: металлические, асбестоцементные, керамические, чугунные. Однако все это ушло далеко в прошлое по причине большого веса и сложности монтажных работ.
При прокладке безнапорной канализации обязательно соблюдается угол наклона трубопровода
На сегодняшний день для обустройства канализации принято использовать пластиковые поливинилхлоридные и полипропиленовые изделия благодаря следующим достоинствам:
- приемлемая стоимость;
- легкость транспортировки;
- небольшой вес;
- простота монтажа своими руками;
- отсутствие необходимости привлечения специалиста (к примеру сварщика, как в случае с металлическими трубопроводами);
- долговечность;
- стойкость к коррозии;
- предотвращение скопления грибков и микроорганизмов;
- устойчивость к воздействию внешних факторов, а так же к агрессивным средствам очистки канализации.
Строительный рынок предлагает два вида пластиковых труб, в зависимости от их применения. Для монтажа канализации внутри и снаружи дома нужно использовать разные изделия.
Однако производители всегда пишут на изделиях где и как их правильно использовать.
Укладка труб в канаву
Подготовка канавы
Совет сантехника:
При вероятности того, что в зоне монтажа находятся другие рабочие коммуникации – электрические или газовые — спецтехнику для рытья траншеи лучше не использовать, необходимо копать траншею вручную лопатами
Подготавливается траншея для укладки труб по следующим правилам:
- Выкапывать траншею необходимо достаточной ширины, чтобы не возникало неудобств при последующих работах по стыковке труб и отводе ответвлений. Приемлемая ширина траншеи около 650 мм. При выборе ширины траншеи необходимо руководствоваться следующими критериями: для небольших канализационных труб наименьшее расстояние от стен траншеи до края трубы должно быть в пределах 250 мм, а для труб большого диаметра не меньше 400мм.
- Копать траншею нужно на 15 см глубже, чем по проекту, для создания из песка или мелкого гравия амортизационного слоя. Дно траншеи следует хорошенько утрамбовать, большие камни или куски промерзшей земли убрать и появившиеся впоследствии ямы засыпать грунтом и утрамбовать. В местах установки раструбов оборудуются небольшие приямки.
- При наличии в месте укладки труб других коммуникаций нужно соблюдать указанные в нормативных документах допустимые расстояния при параллельной укладке или на местах пересечений.
Укладка трубы
Укладку трубы нужно производить под определенным углом, руководствуясь строительными нормами и правилами — уклон трубы диаметром 120 мм должен составлять 2 см на один погонный метр. При таком уклоне вода тихо и плавно стекает, не образуя накопления различных ингредиентов, и не образует засоров.
Совет сантехника:
При монтаже в обязательном порядке проверяйте угол уклона перед следующим этапом укладки.
Так как при соприкосновении с водой теплоизоляционный материал может потерять свои качества, необходимо его накрывать гидроизоляцией. Также для утепления используют утепляющий кабель, который нагревает трубу и устанавливается по всей ее длине. Применяя такой вариант, следует надежно заделать места стыков, чтобы избежать попадания воды на кабель.
Проверка работы
Проверить угол уклона и засыпать уложенные трубы. Засыпку делают выкопанным грунтом, очищенным от камней и твердых элементов. Сначала в траншею насыпают песок по всей протяженности слоем на 12 см выше уложенных труб с последующей трамбовкой его по краям, а далее засыпают грунт.
При укладке труб сверху песчаного слоя можно прокладывать электрический кабель обязательно в защитном гофре. После засыпки грунтом трамбовку над трубой и кабелем не делают. Желательно при засыпке траншеи грунт насыпать с «горкой», так как по прохождению небольшого времени земля немного просядет.
В последнюю очередь смонтированный канализационный трубопровод соединяется с ранее смонтированным септиком, стыковку с ним производят при помощи установленного в нем патрубка с раструбом. Главное соблюдать чистоту соединений труб и плотность в месте стыка, и контролировать угол уклона.
Специалисты говорят о том, что укладка канализационных труб в траншею представляет собой достаточно-таки простой, но при этом по-настоящему ответственный процесс, от коего непосредственно зависит комфортная жизнь человека, так как именно канализация ежедневно отводит от жилого строения все сточные воды.
Укладка труб

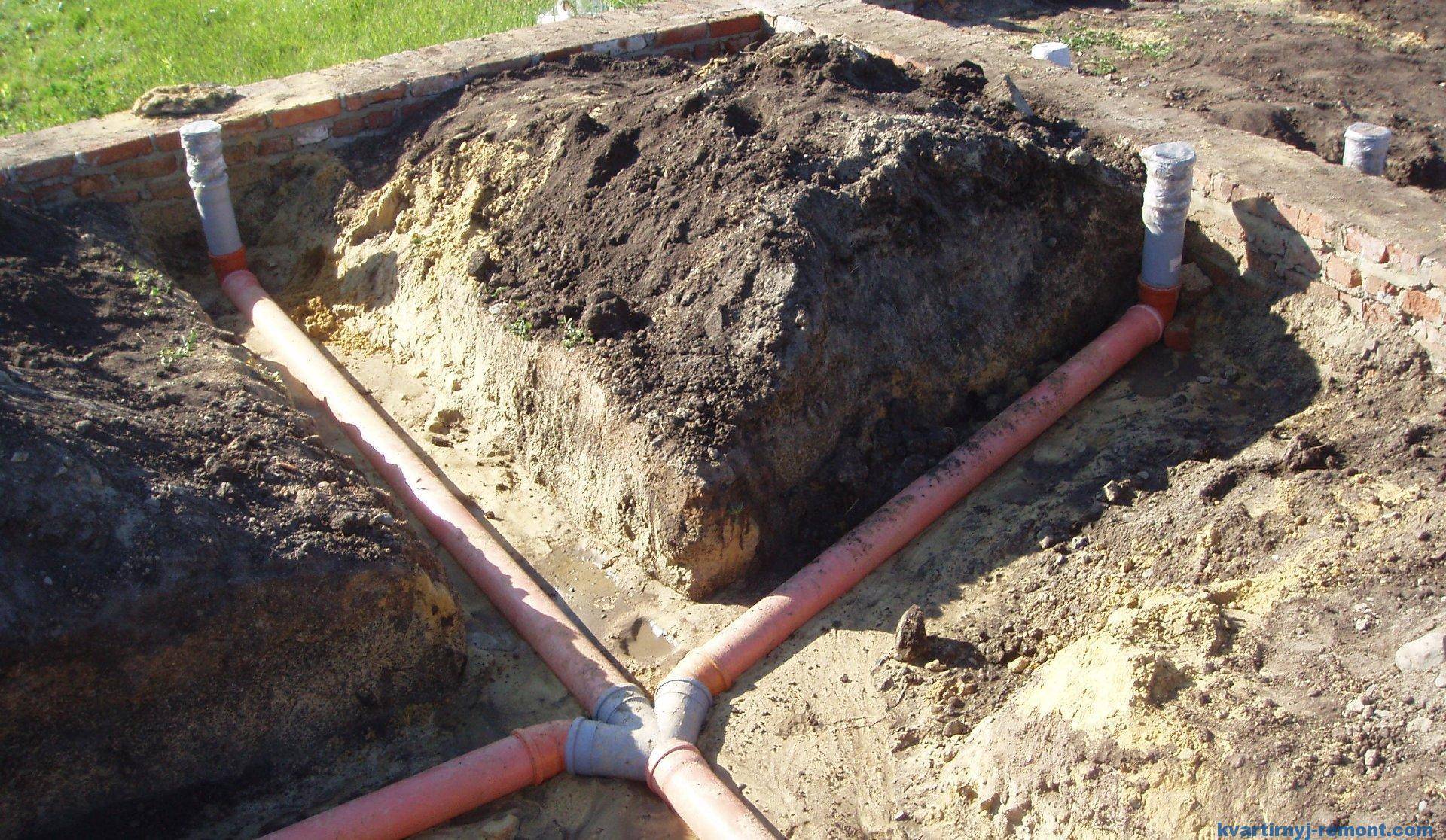

Вывод трубы канализации из дома
Процесс укладки труб можно разделить на три этапа:
- Земляные работы.
- Сборка трубопровода.
- Обратная засыпка.
Выполнение земляных работ
Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:
- Траншеи можно копать вручную или при использовании землеройной техники.
- Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.
Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

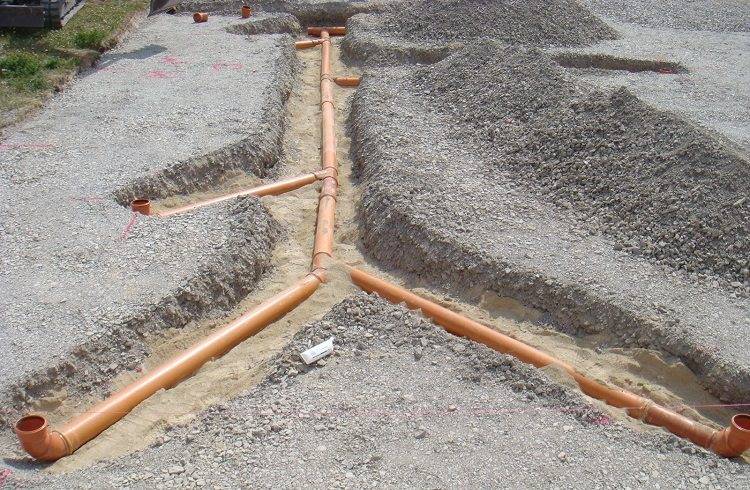

Наружные трубы, уложенные в траншеи
- Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
- Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
- При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
- Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
- На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
- На тех местах, где будут находиться раструбы труб, устраивают приямки.
Укладка и сборка труб

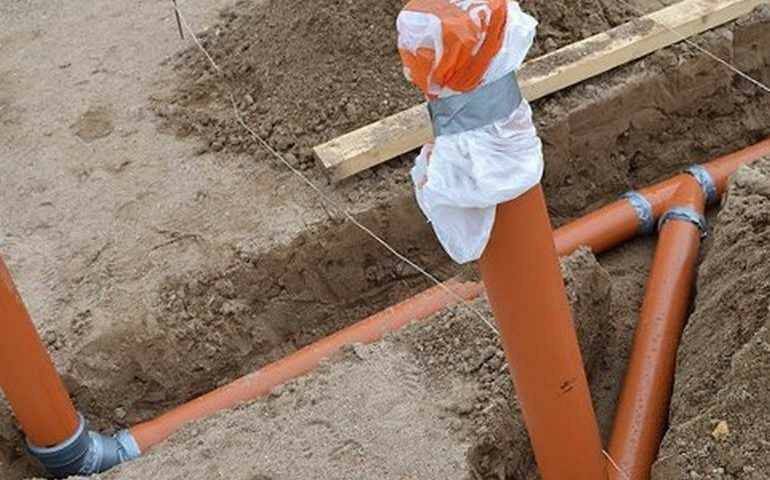

Укладка в траншеи наружных труб канализации
Рассмотрим основные правила укладки канализационных труб:
- Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
- Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
- Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
- При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
- Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
- Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.
Выполнение обратной засыпки

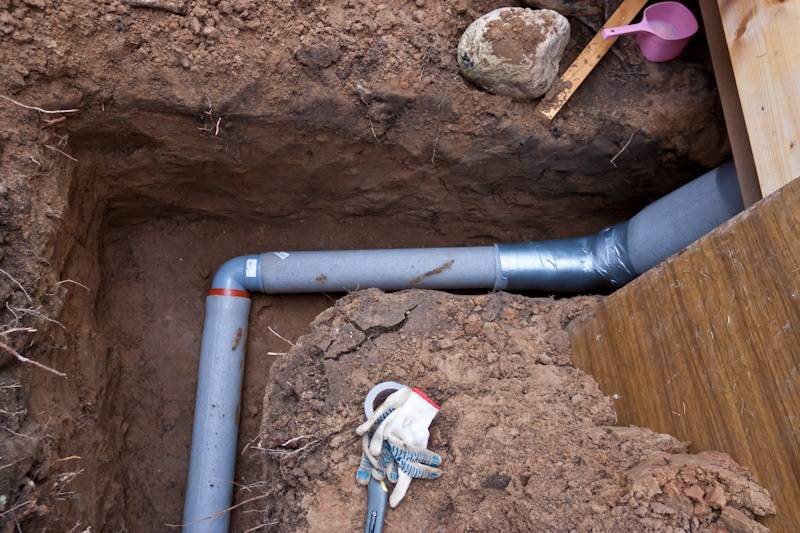

Подготовка к засыпке труб в траншеи
- После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
- Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
- Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.
Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения
Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной
http://kanalizaciyam.ru
Виды канализационных труб
Технологический процесс укладки наружной канализационной системы может немного отличаться в зависимости от материала, из которого изготовлены ваши трубы.
- Чугунные трубы (из серого и ковкого чугуна). Пик их популярности безвозвратно канул в Лету с появлением альтернативных материалов, заменивших хрупкий и тяжелый чугун. Применялись трубы из чугуна достаточно долго. Это объясняется огромным сроком их службы и способностью выдерживать колоссальные нагрузки. Однако внутренняя шероховатая поверхность труб очень быстро обрастала налетом, а транспортировка и укладка своими руками были сильно затруднены ввиду значительной массы изделий. Имело значение и высокая стоимость таких труб.
Трубы канализационные из полиэтилена гофрированные (250-850 мм). Их используют при строительстве частных коттеджей (для подведения канализации и водопровода), укладывая в почву на глубину до 15 метров. Внутренняя поверхность полиэтиленовых труб идеально гладкая (изготовлена из полиэтилена низкого давления), благодаря чему налет образуется крайне редко, а прочность и жесткость наружных гофрированных стенок (используется полиэтилен высокого давления) очень высоки. Вместе с тем такие трубы дешевы и просты в транспортировке/монтаже/укладке. Недостаток же заключается в неспособности полиэтилена выдерживать нагрев выше 40-50°С.
- Трубы для канализации полиэтиленовые (ПЭ). Аналогично гофрированным, такие трубы легки в монтаже и транспортировке, достаточно дешевы, не требуют применения специального оборудования, устойчивы к воздействию химикатов, долговечны. Однако стоит помнить о температурном интервале до 50 градусов, о том, что гладкостенные трубы из ПЭ могут подвергнуться деформации при укладке в неподготовленный грунт с крупными комьями, камнями, а также о необходимости хранения таких изделий вдали от солнечного света.
- Полипропиленовые трубы выдерживаю рабочую температуру транспортируемой жидкости до 80 градусов, что является весомым поводом для предпочтения полипропиленовых труб полиэтиленовым. Впрочем, для наружной канализации такие трубы применяют не часто ввиду их малой жесткости и подверженности деформации.
Трубы канализационные из поливинилхлорида наиболее популярны из всех вышеперечисленных. ПВХ трубы для наружной канализации могут быть одностенными гладкими (оранжевого или желтого цвета) или гофрированными трехслойными (110-630 мм). ПВХ трубы различаются способом соединения и видом — напорные (рабочее давление до 1,25 МПа) и безнапорные.
- Другие, чуть менее популярные материалы, из которых изготавливают трубы для наружной канализации: бетон, асбоцемент, стеклопластик, керамика и т.д.
Особенности укладки труб
- Для автономной канализационной системы используют трубы диаметр которых не меньше 110 мм.
- Сантехническое оборудование к системе можно подключать трубами, имеющими диаметр 50 мм.
- Горизонтальный угол переходников и отводов должен быть равен 45 градусам.
- Делать уклон канализационной трубы от точки слива к септику. На погонный метр трубы уклон должен быть не меньше 2 см.
- Для канализации, проходящей через участок, устанавливаются смотровые и ревизионные колодцы.
- Трубопровод канализационной системы утепляют, если он проложен выше уровня промерзания грунта.
- Для герметизации соединений используется силикон или специальный герметик.
- Система канализации начинается с точки слива и завершается очистным сооружением или приемником стоков.
- Для вывода газовых накоплений вся система оборудуется вентиляционными отверстиями.
- Для укладки чугунной трубы нужна специальная техника.
- Монтаж канализационной трубы начинается после разметки всей системы на участке.
Самостоятельно сделать систему канализации без использования тяжелой техники можно, если выбрать полимерные или пластиковые трубы.
Виды канализационных труб и их особенности
Канализационные трубы, предназначенные для прокладки в земле, должны отвечать следующим требованиям:
- Иметь гладкие внутренние поверхности, чтобы к ним не цеплялся мелкий мусор. Он может скопиться в одном месте и образовать пробку.
- Быть прочными, способными выдержать нагрузку грунта, уложенного поверх трубопровода.
- Обладать устойчивостью к воздействию агрессивных сред.
Таким требованиям соответствуют канализационные трубы из нескольких материалов:
- Чугун. Чугунные канализационные коммуникации имеют огромный срок службы и способны выдерживать большие нагрузки. Однако из-за шероховатой внутренней поверхности очень быстро обрастают водным камнем. Много хлопот доставляет и сложная технология герметизации стыков. К тому же они хрупкие и тяжелые, поэтому их трудно транспортировать, прокладка коммуникаций в земле будет затруднена.
- Черная сталь. Это прочные и недорогие канализационные трубы, но быстро корродирующие в земле.
- Керамика. Изготавливаются из глины по технологии экструзии с последующим обжигом. За счет покрытия глазурью керамические трубы обладают идеальной гладкостью внутренних стенок, что позволяет им не зарастать отложениями длительное время. Они не подвержены коррозии, стойкие к воздействию агрессивных веществ, но неустойчивы к ударным нагрузкам, а также слишком дорогие и тяжелые для прокладки в частном доме.
- Железобетон. Очень прочные изделия, обладающие биологической и химической стойкостью. Однако из-за большого веса и проблем с монтажом становятся малопривлекательными для прокладки канализационных систем в земле.
- Асбоцемент. К преимуществам асбоцементных канализационных труб можно отнести высокую прочность, инертность к химическим реагентам, отсутствие коррозии, отличные теплоизоляционные свойства, небольшой вес и низкую цену. К недостаткам — низкую стойкость к ударным нагрузкам.
- Полиэтилен. Это недорогие канализационные трубы с высокой пропускной способностью. Они легки в монтаже и транспортировке, устойчивы к химикатам, газовой коррозии, долговечны. Технология выпуска подразумевает варианты с гладкой или гофрированной наружной поверхностью, коммуникации применяются для прокладки в земле на глубину до 15 метров, выдерживают рабочую температуру до 50 °С. Хранить полиэтиленовые трубы можно только в местах, защищенных от попадания прямых солнечных лучей.
- Полипропилен. Канализационные трубы из полипропилена могут выдерживать нагрев до 80 °С, обладают гладкими внутренними стенками, используются в основном для прокладки внутренней разводки в квартирах. Для устройства наружных магистралей в земле такие материалы редко используются ввиду малой жесткости и подверженности деформации.
- Поливинилхлорид. Трубы ПВХ применяются для прокладки трубопроводов как самотечных, так и напорных канализационных систем, бывают гладкостенными и гофрированными, отличаются высокой стойкостью к барическим нагрузкам, агрессивным средам и механическим воздействиям, диэлектрическими свойствами. При прокладке в земле трубы ПВХ соединяются раструбным способом. Такая технология соединения не требует использования специального оборудования, что снижает общую стоимость системы. Температурные ограничения для эксплуатации труб ПВХ составляют -10…+65 ºС.
Технология прокладки труб
Подготовка траншеи
Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.
Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:
- 3 ÷ 3,5 м – в северных регионах РФ;
- 2,5 ÷ 3 – в средней полосе;
- 1,25 ÷ 2 – на Черноморском побережье.
Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.
Траншея имеет свои особенности:
- Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
- После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
- Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
- Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.
Монтаж трубопровода
Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.
Технология укладки канализационных труб выглядит так:
- Трубы укладываются раструбом вниз в подготовленные траншеи.
- Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
- Места соединения смазываются специальными составами.
- Труба вставляется до упора в раструб.
- Аналогичным образом должны быть совмещены все элементы трубопровода
Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.
Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.
Засыпка траншеи
После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.
Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.
