Каким должен быть уклон канализации

Введение

Для того, чтобы система работала нормально, нужно соблюсти такие факторы, как:

  • сечение и материал из которого выполнены трубы (обсадные ПВХ с резьбой для скважин),
  • вид их разводки (внутренняя или наружная).

Что в себя включает понятие: угол наклона трубы?

Если через уже смонтированный трубопровод, мысленно провести, идеально ровные горизонтальные линии, то получится геометрический угол.

Для его измерения не используют привычные для нас градусы. Угол, обеспечивающий наиболее выгодный уклон магистрали, согласно своду нормативных документов, рекомендуют замерять в сантиметрах на метр.

Возможно, кому-то такая система замеров покажется довольно сложной и непривычной, но это только на первый взгляд.

В действительности, он, попросту, показывает, на сколько сантиметров один конец метрового пустотелого предмета должен находиться выше другого.

По обыкновению, покатость канализационной трубы исчисляется простой дробью или десятичными цифрами.

Например:

120 будет соответствовать уклону – 5 сантиметров (один метр разделить на 20 сантиметров).

В десятичном выражении это будет выглядеть следующим образом — 0,02.

Многие домовладельцы не считают нужным позаботиться о том, чтобы сделать уклон магистрали оптимальным.

Думают, что при максимальном наклоне труб, стоки, например, с дачного умывальника (с подогревом) будут сливаться намного быстрее.

Это утверждение действует только по отношению к чистой воде.

А в канализационных стоках имеется огромное количество примесей различных фракций, у которых разная плотность, соответственно, перемещаются они по трубопроводу с отличной скоростью.

Именно, по такой причине не стоит делать, как слишком маленький, так и очень большой скос канализационного пустотелого предмета, что, неблагоприятно повлияет на эффективность работы системы в целом.

Профессиональное проектирование

Кроме того, если владелец частного жилого участка имеет право на ошибку – может проектировать канализацию на свой страх и риск

Для организации даже небольшого предприятия, для составления планов благоустройства городских или дворовых территорий требуются тщательно просчитанные, технически обоснованные проекты, полностью соответствующие всем существующим санитарным и строительным нормам.

Такой проектно-изыскательской работой занимаются специальные организации, имеющие государственную сертификацию на осуществление деятельности подобного рода.

Заказчик при обращении к специалистам представляет им ряд документов, которые лягут в основу технического задания:

  • Топографическая схема территории, с которой предполагается отведение ливневых стоков.
  • Данные геологических изысканий, содержащие сведения о характере грунтов на участке.
  • Общий план застройки.
  • Если планируется сброс в централизованную коллекторную систему – технические условия служб водоканала на подключение.
  • Санитарные нормы на проведение очистки воды, если предполагается ее сброс в природные водоёмы или на дренажные поля.
  • Возможные пожелания заказчика на организацию аккумулирования собранной воды.

Итогом работы проектировщиков становится пакет документов, который включает:

  • Общие сведения об обустраиваемом участке и ливневой канализации.
  • Подробную принципиальную схему ливневки.
  • Масштабированный чертеж-план участка с привязкой мест расположения всех элементов ливневки. По сути – готовая монтажную инструкцию для проведения дальнейших работ.
  • Подробную спецификацию необходимого по ТУ оборудования.
  • Полную смету на приобретение требуемых материалов и проведение строительно-монтажных и пусконаладочных работ.

Готовый проект ливневой канализации подлежит обязательному согласованию с предприятиями водоканала, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, ведающей состоянием водных ресурсов.

Только после полного визирования проекта во всех контролирующих инстанциях можно приступать к его практической реализации.

Некоторые проектные организации берут на себя весь процесс согласования разработанного ими проекта.

Процесс проектирования сложен, но мелочей в этом вопросе нет.

Чтобы ливневая канализация полностью выполняла свои функции, чтобы не навлечь на себя штрафные санкции за нарушения природоохранного законодательства, разработку проекта лучше поручить опытным специалистам, квалификация которых не подвергается сомнениям.

Подготовка к работе

Для монтажа понадобятся:

  1. трубы из пластика, с сечением в 5, 10 сантиметров;
  2. соединительные элементы;
  3. манжеты, чтобы уплотнить места стыков;
  4. клей для пластика;
  5. цементный раствор;
  6. рулетка;
  7. пила;
  8. уровень;
  9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

  1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
  2. Проверить, чтобы составленная схема совпадала с существующей.
  3. Провести расчеты. Вычислить количество необходимого материала.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Уровень наполнения

Диаметр и угол наклона трубы влияют на уровень наполнения стоками. С увеличением данных параметров при постоянном объеме сточных воднаполнение уменьшается.

Уровень наполнения Yопределяется следующим соотношением:

где hс – высота уровня стоков в трубе в м, d – диаметр трубы в м.

Показатель уровня наполнения, равный 0, говорит о том, что труба пустая. Показатель, равный 1, свидетельствует о полном заполнении.

Трубопровод не должен быть заполнена 100%, частичное наполнение обеспечивает отвод скопившихся газов. Также остается запас для пропуска дополнительного неучтенного объема сточных вод. Минимально допустимый уровень наполнения – 0.3.

Помимо фактического уровня наполнения Y существует оптимальный (обозначается K). При оптимальном уровне наполнения самотечный трубопровод функционирует в режиме самоочищения.

Оптимальный уровень наполнения для трубопроводов из полимеров составляет 0.5, из иных материалов – 0.6.

Разница в величинах объясняется тем, что на шероховатых стенках труб из асбестоцемента или чугуна сильнее оседают отложения. Для самоочищения трубопровода нужен более мощный поток.

Соотношение между оптимальным (K) и фактическим (Y) уровнем наполнения следующее:

где V– скорость движения стоков в м/с.

Средняя скорость прохождения стоков должна составлять не менее 0.7 м/с. При движении потока с такой скоростью твердые включения остаются во взвешенном состоянии и не прилипают к стенкам.

Пример

При уклоне канализационной трубы 110 мм из пластика, равном 0.02, и уровне наполнения 0.7 поток движется со скоростью 0.733 м/с. Проверить, выполняется ли соотношение между оптимальным и фактическим уровнем наполнения.

Для пластика K равно 0.5. Поскольку 0.5≤0.61, соотношение выполняется.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

  • Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
  • Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

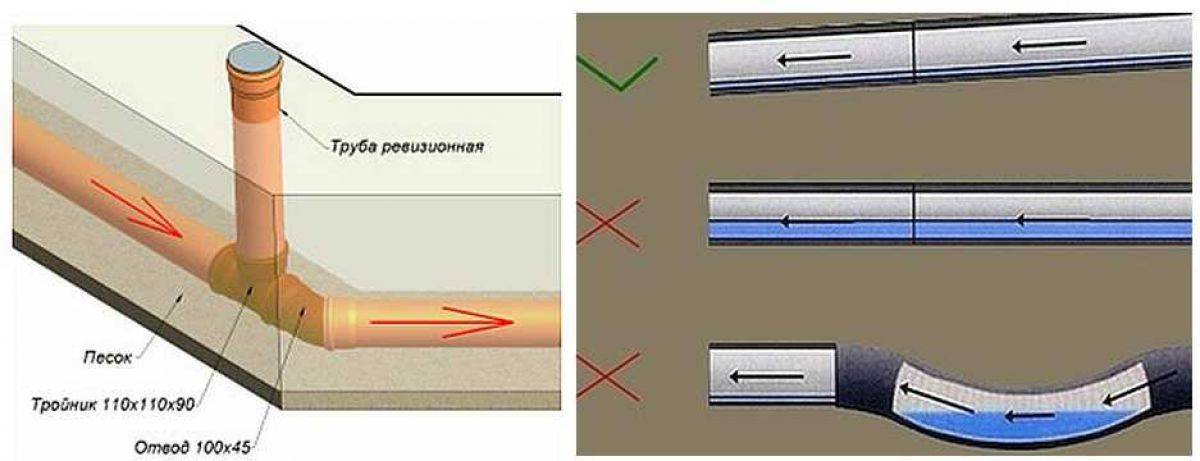

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Наружные сети

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:

  1. Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
  2. В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.

Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.

Ошибки при выборе уклона

Существует всего две ошибки, которые допускают при монтаже канализации:

  1. Уклон слишком большой.
  2. Уклон маленький.

В первом случае есть положительная сторона – вода по трубам будет течь быстро, а значит, она быстрее доберется до места назначения. Это септик, если разговор идет о канализационной системе частного дома, или централизованная канализационная сеть, к которым подключаются многоквартирные дома.

Но есть в этой ситуации и серьезный минус. Грязь, мусор, фекалии и другие нечистоты при быстром движении жидкости за ней не успевают. Они остаются на внутренних плоскостях труб, образуя засоры.

Вторая ошибка (маленький угол наклона) недопустима. По такой канализационной сети не смогут двигаться ни твердые частицы нечистот, ни вода. Произойдет застаивание последней, образование засоров, пробок и т. д.

Поэтому уклон труб канализации точно определен СНиПами. В этих документах также обозначена возможность вычислить этот параметр. Все расчеты делаются на 1 погонный метр (пог. м).

Рекомендуемые уклоны трубопроводов на 1 погонный метр

При расчете определяется показатель уклона трубы канализации на 1 метр, который зависит от нескольких параметров. Определяющие – диаметр магистрали, минимальная скорость движения стоков, наполняемость. Последнее значение не должно быть менее 1/3 от общего объема. Если это недостижимо из-за незначительной нагрузки, рекомендуется ставить трубы небольшого диаметра, до 50 мм.

При расчете системы используется следующее отношение параметров:

Где V – скорость движения стоков, не менее 7 м/с;

H/d – наполняемость трубопровода, не менее 1/3, Н – уровень воды, d – диаметр трубы;

К – коэффициент сопротивления материала магистрали, для пластика он равен 0,5.

Для простого расчета можно воспользоваться данными из таблицы, в которой приведены допустимые соотношения уклона к диаметру труб:

Диаметр трубы, ммУклон, мм на 1 м.п.
МинимальныйСредний
20058
150710
1101220
502535

Рекомендации выбора уклона канализационной магистрали согласно СНиП 02.04.01-85:

  • Минимальное значение – 5 мм на 1 м.п. Подходит для расчета уклона канализационной трубы 110 мм и более.
  • Максимальный показатель зависит от расчетной скорости движения стоков (формула выше). Для пластиковых магистралей она не превышает 1,5 м/с.
  • Оптимальное значение. Чем меньше диаметр, тем больше угол уклона. Но он не превышает рекомендуемого значения более чем на 5%.

Во время самостоятельного проектирования сталкиваются с проблемой – применение в одном контуре труб разных диаметров. Для решения задачи каждый сегмент трубопровода нужно рассматривать отдельно.

Частые ошибки при выборе угла наклона канализационных труб

Во время установки трубопроводов следует действовать по заранее составленному плану. Монтаж «по наитию» приведет к перекосу магистрали, уклон канализационных труб не будет соблюден. На стадии составления схемы нужно правильно подобрать диаметры. Начиная от сантехнических приборов и до подключения к стояку они должны только увеличиваться. Иначе на локальных участках возникнет разряжение воздуха, что приведет к замедлению потока сточных вод.

Еще одна ошибка – отсутствие фанового стояка. Он создает разряженную область с низким давлением. Если его не будет, в помещения поступит неприятный запах, встречный воздушный поток снизит эффективность уклона канализационных труб.

Основа любой автономной или центральной системы канализации – правильно составленная схема. В ней рассчитывается уклон магистралей, диаметры труб на определенных участках, расположение компонентов. Эти характеристики нельзя рассматривать по отдельности, только комплексный подход поможет сделать надежную канализацию в частном доме или квартире.

Видео о том как правильно проложить канализационные трубы

От чего зависит?

Исходя из представленной ниже таблицы уклон связан не только с диаметром изделий и метражом канализации, но и с особыми условиями.

диаметр трубы, см

уклон на метраж

уклон при особом условии

15

0,008

0,007

20

0,007

0,005

Под особыми условиями, в которых может монтироваться уклон, понимаются такие факторы, как:

  • материал изделий;
  • способ расположения водоотвода;
  • пропускное свойство трубы.

Качество трубы пропускать через себя жидкость тесно связано с материалом ее изготовления и размером. Обозначения этого свойства не найти на маркировке, поэтому его придется рассчитывать самостоятельно.

Сложность расчетов заключается в том, что для каждого отдельного случая нужно применять собственную подходящую методику. Важный параметр, используемый в расчетах – наружный размер трубы. В формулах он может обозначаться латинской или русской аббревиатурой «Дн» или «Dn».

Существует таблица с приближенными сведениями, которая облегчит задачу определения пропускной способности систем. Высокоточные расчеты в большинстве случаев обустройства домашней канализации зачастую и не требуются. Значения для трубопроводной магистрали, равные 1,5-3,0 м/сек, можно использовать без опаски нарушения нормативов. В таблицу также включены сведения о других типах газо-, водопроводов.

Пропускная способность канализации тесно связана с типом монтируемого трубопровода. Магистраль может быть напорной или безнапорной. Стандартные расчетные формулы включают законы гидравлики.

В гидравлических формулах учитываются следующие неизвестные:

  • диаметр магистрали;
  • средняя скорость потока;
  • гидравлический уклон;
  • уровень наполнения.

На деле зачастую достаточно знать гидравлический уклон I или h/d. Первый показатель правильно считать идентичным уклону основания.

Значения скорости для бытовых водоотводов можно изучить по таблице ниже:

Ду, см

h/ Ду

самоочищающая скорость, м/с

15-25

0,6

0,7

30-40

0,7

0,8

45-50

0,75

0,9

60-80

0,75

0,1

90

0,8

1,15

Показатель наименьшего уклона для канализации небольшого размера i=0,008, 0,007. Нужные показатели пропускной способности различных изделий от 5 до 200 см есть в специальных профессиональных таблицах. Показатели напрямую связаны с максимальной загруженностью сети, а также средней скоростью движения стоков. Величина, демонстрирующая максимальную загруженность трубы, измеряется показателем H/d.

Например, в таблице h/D – загруженность трубы;

  • V – скорость стока;
  • Q – расход.

Выбор системы нужного типа основывается на технической целесообразности и санитарных условиях. Принятая за основу система должна соответствовать всем требованиям и технологиям.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.


При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

  1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
  2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
  3. Измеряется высота траншеи с обеих сторон до троса.
  4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Как функциональность системы зависит от уклона

Правильный уклон трубы гравитационной системы канализации необходим для прохождения отходов по трубопроводу до места сброса в септик или центральную магистраль. Под действием силы тяжести стоки должны транспортироваться с одинаковой скоростью и без задержек. Если уклон будет слишком большой, произойдет повышение шума, на поворотных участках будут формироваться пробки. При маленьком значении часть отходов останется в системе.

Ревизия при подземной укладке

Что может произойти при неправильном расчете и реализации уклона труб канализации:

  • Внутренняя поверхность не будет самоочищаться от остатков мусора. Со временем сформируется иловый осадок, возможны известняковые отложения.
  • При сильном наклоне твердый мусор будет повреждать внутренние стенки трубопровода. Это скажется на их гладкости, на отдельных участках она снизится, что затруднит продвижение сточных вод.
  • Нужно будет чаще чистить магистраль, чтобы избавиться от накопившихся наслоений.

Дополнительно учитываются поворотные участки разветвления. В этих зонах может возрастать сопротивление движению стоков, что приведет к падению их скорости. На этих участках рекомендуется делать ревизионные люки для периодической проверки и прочистки.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150 2000,008 0,00770…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
2001000578

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
