Как выполняется проектирование водоснабжения и канализации

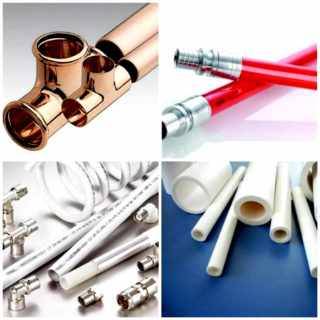

Выбор материалов

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

  • металлопластик,
  • чугун,
  • сталь,
  • медь,
  • полиэтилен,
  • полипропилен,
  • поливинилхлорид,
  • стеклопластик,
  • асбест,
  • железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Что регламентирует СНиП в проектировании инженерных коммуникаций

Уклоны канализационных труб

Проектируют водоснабжение и водоотведение, опираясь на СНиП 2.04.01-85. Нормативный документ предписывает комплекс правил, согласно которым разрабатывают планы водопровода и канализации для жилых домов, общественных зданий, промышленных предприятий. Локальные очистные сооружения проектируют согласно СНиП 2.04.03-85, учитывая строительные нормативы региональных ведомств.

Сточные трубопроводы прокладывают прямолинейно с заданным уклоном, изменять который не допускается. Присоединение приборов и изменение направления труб производят соединительными элементами, которые имеют плавный, обтекаемый угол поворота.

Предусматривают два варианта обустройства внутренней канализации:

  • Открытое крепление труб к стенам, опорам, потолкам.
  • Скрытая установка в короба, шахты, конструкции пола, перекрытия, прорези стен с последующей заделкой.

Внутренние трубопроводы защищают от механических повреждений, а наружные утепляют и заглубляют под грунт на расчетную глубину. Канализационные стояки выводят на крышу здания либо в сборную вытяжную шахту для вентиляции.

Прочистки проектируют в местах поворота стоков, на тупиковых участках, на стояках. В многоэтажных домах ревизии стояков устанавливают на верхнем и нижнем этажах, а также на этажах над отступами. В домах высотой от 5 этажей делают ревизии через 3 этажа.

Документ СНиП 2.04.01-85 регламентирует соблюдение дополнительных правил при проектировании водопровода и канализации в зданиях, которые построены в особых климатических и природных регионах. К ним относятся вечномерзлые и просадочные грунты, а также сейсмически опасные и подрабатываемые территории.

Система канализации

Канализация является частью структуры водоснабжения. Она требуется для отвода стоков и грязной воды за пределы жилища человека. Канализация может быть централизованной и автономной. В городских условиях система подключается к общей водопроводной сети, в условиях загородного дома применяется второй вариант.

По своему устройству канализация различается по двум типам.

Наружная канализация

Трубы наружных коммуникаций направляются в накопительные резервуары или накопительные системы. Они обязательно должны быть сделаны с уклоном в сторону резервуара.

Наружная система включает в себя следующие элементы:

  • сеть труб;
  • колодцы: смотровые, дренажные, поворотные;
  • очистное сооружение: септик, станция биоочистки, выгребная яма;
  • аэрационное поле (в случае необходимости).

Для грамотного монтажа канализации нужно учитывать факторы:

  • планировку помещений;
  • тип и глубину промерзания почвы;
  • уровень грунтовых вод;
  • расход воды;
  • количество подключаемых объектов.

Обязательно берут в расчет санитарно-технические нормы. Септик (или другое очистное сооружение) должно отстоять от дома не менее чем на 5 м, от забора на расстоянии 2 м, от источника питьевой воды – на 15 м.

Очистные сооружения не только очищают сточные воды, но еще и накапливают их для дальнейшей переработки. При выборе очистного резервуара учитывают их зависимость от электричества, средний объем воды, расходующейся в сутки, тип канализации (самотечный или напорный).

Внутренняя канализация

Используется для вывода из дома сточных вод, продуктов жизнедеятельности, моющих средств в специальные резервуары. Там вода собирается, очищается и возвращается в почву.

Элементы внутренней канализации:

  • трубы;
  • фитинги;
  • гидрозатворы;
  • воздушные клапаны;
  • фекальные насосы.

Вместо чугунных и металлических элементов в настоящее время используются материалы поливинилхлорид, полиэтилен. Они обладают множеством преимуществ. Эти материалы дешевые, легкие и прочные, долговечные, их несложно собирать в одну систему. Монтаж не требует сварки, его можно сделать самостоятельно. Внутри трубы из полимерных материалов не зарастают, не подвержены коррозии. Очень широкий перечень этих моделей позволяет собрать систему любой сложности.

Трубы канализации имеют свои стандартные размеры, и этих показателей нужно придерживаться, если вы собираете систему самостоятельно.

  1. Диаметр. Труба отводная от унитаза – 110 мм, слив от ванны и раковины – 75 мм, наружная канализация – 300 мм.
  2. Вес и длина. Эти показатели должны быть пропорциональны диаметру и зависят от материала. Труба диаметром 11 см будет весить 1 кг при длине 1м, а труба диаметром 16см при такой же длине будет весить 2,13 кг.
  3. Толщина стенки может делиться в зависимости от предназначения. Внутренняя канализация – 2 мм, наружная – 3,1-3,4 мм.
  4. Внутренний диаметр может меняться в зависимости от места установки. Показатели различны: от 25 до 200 мм.

В любом помещении — квартире или доме — не обойтись без грамотно устроенных коммуникаций. Системы водоснабжения и канализации,  их конструкция и элементы обеспечивают подачу и отвод воды, создавая атмосферу комфорта.

Что регламентирует СНиП в проектировании инженерных коммуникаций

Проектируют водоснабжение и водоотведение, опираясь на СНиП 2.04.01-85. Нормативный документ предписывает комплекс правил, согласно которым разрабатывают планы водопровода и канализации для жилых домов, общественных зданий, промышленных предприятий. Локальные очистные сооружения проектируют согласно СНиП 2.04.03-85, учитывая строительные нормативы региональных ведомств.

Сточные трубопроводы прокладывают прямолинейно с заданным уклоном, изменять который не допускается. Присоединение приборов и изменение направления труб производят соединительными элементами, которые имеют плавный, обтекаемый угол поворота.

Предусматривают два варианта обустройства внутренней канализации:

  • Открытое крепление труб к стенам, опорам, потолкам.
  • Скрытая установка в короба, шахты, конструкции пола, перекрытия, прорези стен с последующей заделкой.

Внутренние трубопроводы защищают от механических повреждений, а наружные утепляют и заглубляют под грунт на расчетную глубину. Канализационные стояки выводят на крышу здания либо в сборную вытяжную шахту для вентиляции.

Прочистки проектируют в местах поворота стоков, на тупиковых участках, на стояках. В многоэтажных домах ревизии стояков устанавливают на верхнем и нижнем этажах, а также на этажах над отступами. В домах высотой от 5 этажей делают ревизии через 3 этажа.

Документ СНиП 2.04.01-85 регламентирует соблюдение дополнительных правил при проектировании водопровода и канализации в зданиях, которые построены в особых климатических и природных регионах. К ним относятся вечномерзлые и просадочные грунты, а также сейсмически опасные и подрабатываемые территории.

Нормы потребления и СНиП по водоснабжению

Под нормой потребления представляют допустимый максимум объема воды соответствующего качества, который необходим для удовлетворения нужд рядовых потребителей, проживающих в определенном жилье. Нормы расходования воды определяются согласно строительным правилам и нормам, которые приняты органами исполнительной власти.

Количество водопотребления всегда будет зависеть от качества и уровня жизни людей.

Так, если еще 120 лет назад объем потребляемой воды на одного москвича составлял 11 л воды в день, то 100 лет назад этот показатель составлял 66 литров для каждодневного потребления. Сегодня средний объем воды на одного жителя Москвы составляет 700 литров.

Водопотребление зависит от:

  • Климата места проживания;
  • Выполняемой трудовой деятельности.

Для жителей южных регионов потребность в воде будет значительно больше, чем для северных.

Классификация канализационных трубопроводов

Инженерные сети водоотведения делятся по назначению и
способу отведения стоков.

Трубопроводы выполняют разные задачи, по ним текут стоки,
собираемые из различных источников. В строительстве сетей водоотведения используют
разные типы труб различных диаметров. По назначению канализационные
трубопроводы делят:

  • производственные;
  • хозяйственно-бытовые №1;
  • ливневые №2(для талых и дождевых вод).

Типы наружных сетей

Для индивидуального строительства актуальна хозяйственно-бытовые и ливневые коммуникации, их чаще всего устраивают владельцы на своих участках. После, подсоединяется к городским коллекторам, которые находятся в ведении коммунальных служб.

Разделяют два вида отвода стоков:

  • самоточный;
  • принудительный (с использованием насосов).

Самоточный слив осуществляется только за счет уклона
трубопровода, тогда как для принудительной канализации используются насосы.
Второй вариант оправдан, когда сток вод в септик затруднен, например, когда дом
расположен слишком далеко от отстойника. В таком случае обустраивается сборный
колодец, в который помещается насос. Такая мера позволяет не допустить
застаивание вод в коммуникациях, что приводит к заиливанию, появлению
неприятного запаха и заторов.

Для осуществления надежности инженерных сетей предлагается несколько способов:

  • дублирование трубопроводов, чтобы была возможность переключиться на дополнительные трубы;
  • закладывание диаметра канализации с запасом;
  • современная система электроснабжения, запасной источник питания.

Проектирование водоснабжения и водоотведения

Оснащение коммуникационных сетей может производиться двумя методами. Первый метод – когда системы устанавливаются в строящемся доме. Второй способ предполагает выполнение работ по оборудования канализационной и водопроводной схем в здании, в котором уже была подобная система и там проживали люди.

Становится ясно, что первый вариант обустройства этих двух систем значительно проще осуществить, по сравнению со вторым. Поэтому специалисты по строительству домов стараются заблаговременно включить процесс разработки систем коммуникаций в проект здания в целом. В результате возникает возможность внимательно спроектировать план, как и в каком месте, будут находиться точки забора воды, обозначить их на требуемых точках – в фундаменте, стенах – точки фиксации и крепежных отверстий.

Если благоустройство выполняется в таком доме, который уже эксплуатируется, то для практического воплощения в жизнь плана потребуется приложить намного больше усилий. Однако и с такими проблемами при желании можно справиться, и оснастить жилые здания инженерными сооружениями канализации и снабжения водой.

Составляющие системы водоснабжения

Бывает несколько видов проектов водоснабжения. Круглогодичное и сезонное.

Последнее используется только в летний период.

Сюда входит сам трубопровод с необходимыми комплектующими. В зависимости от источника, разнообразные системы подачи воды. Фильтрационные и механизмы для регулировки напора. Разнообразные водонагреватели и системы автоматизации. Все они выписаны в проект водоснабжения частного дома, цена рассчитывается от специфики оборудования. Стоимость всех этих приспособлений колеблется в зависимости от необходимой мощности, объема потребления и источника водоснабжения.

Вопросы и ответы

Напоследок нам предстоит ответить на ряд часто задаваемых вопросов, так или иначе связанных с работой инженерных систем.

Полный цикл работ включает:

  • Расчет систем (расхода воды и стоков, диаметров трубопроводов, скорости потока в напорных трубах и т.д.);
  • Составление проекта и оформление проектной документации;

Строительство начинается с проектирования, проектирование — с расчетов

  • Составление сметы;
  • Поставку оборудования и материалов;
  • Монтаж инженерных систем;
  • Их испытания (для водопровода — опрессовку, для канализации — проливку водой).

Согласно приложению №2 к нормам эксплуатации жилищного фонта, течи водопроводных кранов, смесителей и арматуры бачков унитазов устраняются в течение суток после подачи заявки. Неисправности аварийного характера, связанные с угрозой затопления помещений, должны устраняться немедленно.

На фото — устранение аварии теплосети

Статья 7.20 российского кодекса об административных правонарушениях предусматривает штраф от 2 до 3 тысяч рублей для физических лиц и от 20 до 30 для юридических.

Документ, регламентирующий наказания за административные правонарушения

После истечения нормативного срока службы, который указан в ведомственных строительных нормах ВСН58-88 и  вполне предсказуемо зависит от материала:

  • Для чугунной канализации — 40 лет;
  • Для пластиковых канализационных труб и фасонины — 60 лет;
  • Для оцинкованной стальной трубы — 30 лет;
  • Для черной стальной водопроводной трубы — 15 лет.

Выбор материалов

Для внутреннего водопровода популярны трубы из меди, металлопластика, полипропилена

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

  • металлопластик,
  • чугун,
  • сталь,
  • медь,
  • полиэтилен,
  • полипропилен,
  • поливинилхлорид,
  • стеклопластик,
  • асбест,
  • железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Монтаж канализационных систем внутри дома

На этом этапе скрупулезных математических расчетов производить не нужно будет. Главное, запомнить, что труба от стояка до унитаза должна иметь диаметр в 11 см, к остальным санузлам подойдут трубы, диаметр которых равен 5 см. Канализационный стояк желательно вывести на крышу здания, чтобы организовать вентиляцию. Трубопровод обязательно должен иметь оптимальный наклон, чтобы избежать засоров. Поэтому же нельзя делать повороты труб или загибы под острыми углами.

Выбор материалов для систем канализации

Не экономьте на материалах, выбирайте качественные и прочные трубы.

На данном этапе, равно как и на многих других, нельзя экономить при покупке стройматериалов. Ведь сэкономив на цене, можно сэкономить и на качестве

А в таком важном деле, как прокладывание коммуникаций, качество должно быть высочайшим, чтобы срок эксплуатации был максимально долгим

Выбирая трубы, учитывайте, в каких условиях они будут функционировать, если, например, их проложат на улице, то материал, из которого они изготавливаются, должен быть очень прочным и в лучшем случае иметь гофрированную форму. Если же в помещении, то допускаются менее крепкие варианты.

Правила сооружения систем канализации

Приступая к монтажу канализационной системы внимательно изучите правила укладки канализационных труб — и неукоснительно соблюдайте эти правила. Так вы избежите ошибок.

Начинать монтаж канализационной системы рекомендуют со строго определенного места. Таковым во время монтажа наружного является место входа трубы в очистное сооружение или септик. Работа продвигается отсюда к точке, в которой соединяются внутренний и внешний трубопроводы, то есть к выходу трубы из дома.

Если вы работаете с пластиковыми трубами, то на них ни в коем случае нельзя оказывать какое бы то ни было излишнее воздействие. Например, нужно полностью исключить использование в этом процессе таких инструментов, как молоток и плоскогубцы, которые могут очень сильно передавить пластик, а это приведет к изломам и трещинам.

Внутри помещения трубы следует фиксировать, например, привязывая их к стенам, обратной стороне полов. В данном случае рационально будет использовать хомуты, которые еще и предупредят возможное и крайне нежелательное провисание труб.

Если процесс соединения труб из пластика становится для вас затруднительным, особенно это возможно в момент соединения труб, имеющих большой диаметр, то облегчить задачу сможет жидкое мыло, которым нужно просто смазать манжет-уплотнитель.

Монтаж водопровода и его основные этапы

Установка водопровода задача не из простых, поэтому требуется привлечение нескольких специалистов. Если подобными разработками станет заниматься новичок, то в дальнейшем будут наблюдаться перебои с водоснабжением и напором. На верхних этажах вода и вовсе может отсутствовать.

Основные этапы:

  1. В первую очередь стоит позаботиться о наличии качественного насосного оборудования, которое будет отвечать за подачу воды. Если речь идет о небольшом дачном участке, в котором семья постоянно не проживает, то выкапывать скважину смысла нет. Достаточно будет наличие небольшого колодца. В него устанавливается станция с насосным оборудованием.
  2. После этого следует снабдить систему очистительными фильтрами, которые бы отвечали за качество воды.
  3. Для наличия постоянного давления стоит использовать такое дополнительное оборудование, как гидроаккумулятор.
  4. При наличии крупных объектов следует позаботиться о дополнительных резервуарах, которые позволили бы обеспечить здание необходимым количеством воды в случае непредвиденных ситуаций (поломок).
  5. После можно начинать установку сантехники и проводить проверку ее работоспособности.
  6. В современных постройках к системе водоснабжения подключается устройство автоматического поплива и пожаротушения. Под них подбираются более мощные насосные станции.

Проектирование горячего водоснабжения должно быть взаимосвязано с общим водоснабжением и это следует знать.

Как происходит проектирование водоснабжения и канализации

Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

  • Расчет водопотребления, требуемого напора воды, объема стоков.
  • Составление плана водоснабжения и канализации.
  • Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

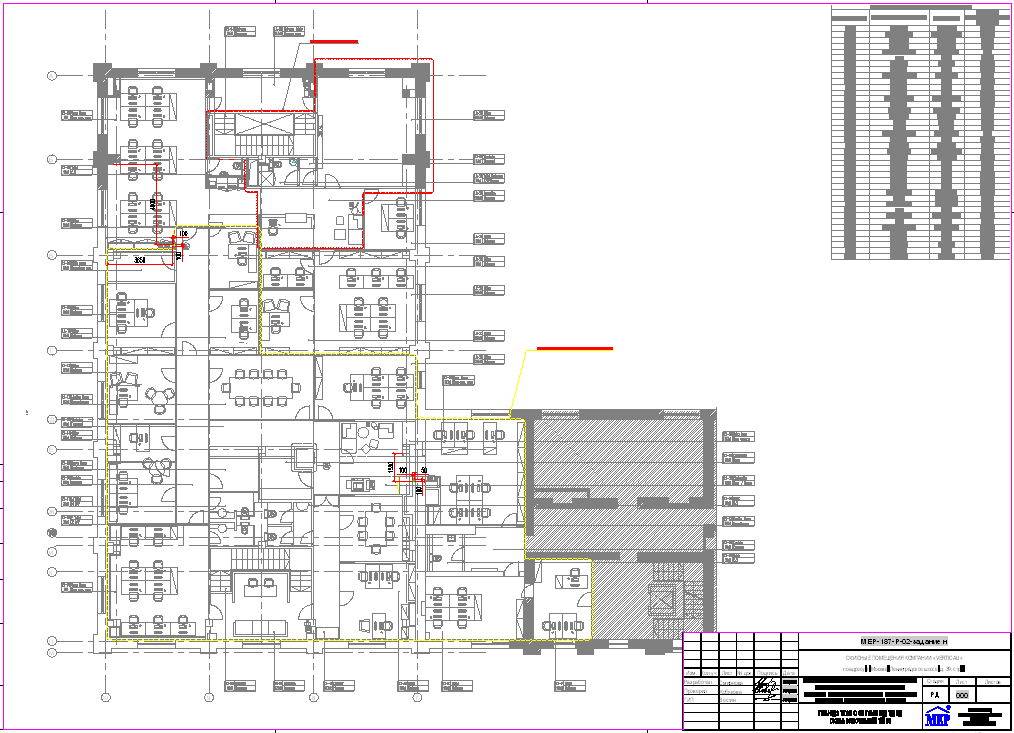

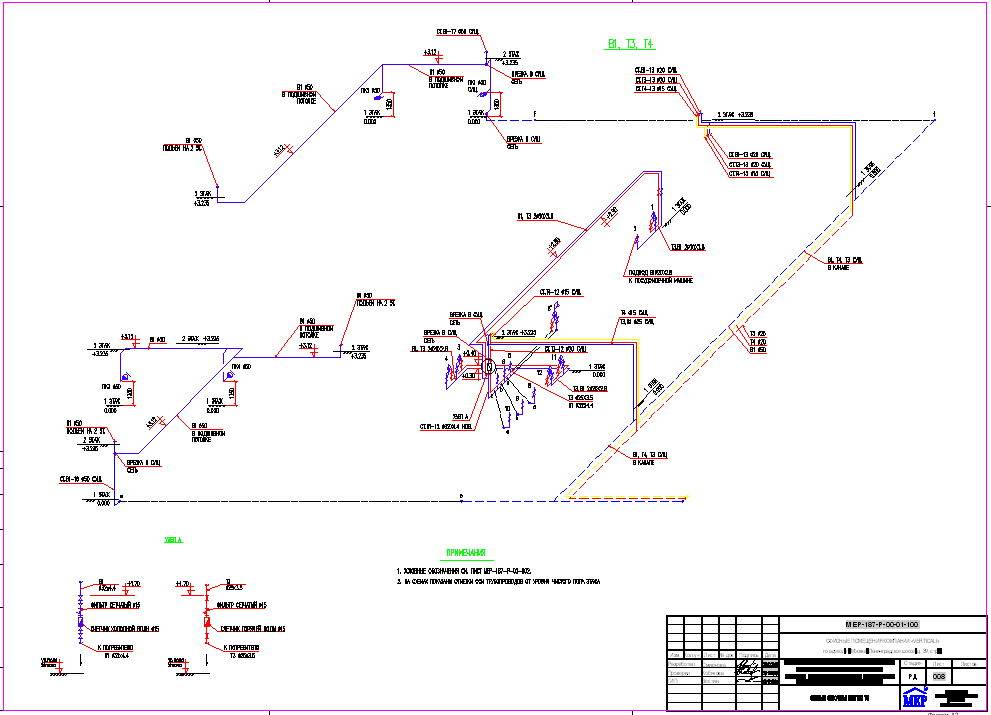

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

  • Ø 110 мм — 0.02
  • Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Этапы и особенности обустройства сетей водоснабжения и канализации

Устанавливают источник воды: насос, станцию автономного водоснабжения. Монтируют фильтры очистки воды. Сооружают септик или биоочистительную станцию. Альтернативный вариант для дачи — накопительный резервуар или выгребная яма.

Выкапывают траншеи для наружных линий водоснабжения и канализации. Засыпают дно траншей песком, одевают на трубопроводы утеплитель, укладывают с заданным уклоном. Слив в отверстие не осевшего септика устанавливают свободно до осадки. Подводят линии к зданию, соединяют с внутренней сетью.

Водопроводы подвержены перемерзанию в зимний период, поэтому их закладывают ниже глубины промерзания грунта. Оптимальный вариант — скважина и насос находятся внутри придомовой пристройки, тогда необходимость наружных водопроводов отпадает.

Внутренние горизонтальные трубопроводы первого уровня ведут от точки входа с постоянным к ней уклоном. На следующих этажах делают уклон к месту стыковки линии со стояком.

Разводку по приборам делают при помощи соединительных деталей. Повороты линий выполняют угловыми фитингами. Стояки устанавливают вертикально с вентиляционным выводом на кровлю.

Завершающий этап — проверка и конечная отладка сетей. Подают воду, исследуют линии с приборами на наличие протечек. Устраняют неисправности при необходимости. Если недочетов нет, то внутренние трубопроводы закрывают или заделывают, а наружные засыпают грунтом.

Проектирование сетей водоснабжения и канализации неразрывно связано с постройкой объектов, где присутствуют люди. Надежность работы коммуникаций зависит от точности составления проекта.

Проектирование водопроводных сетей: правила и нормы

В этой статье мы расскажем:

Нюансы проектирования водопроводных сетей Требования СП к проектированию сетей водоснабжения и водоотведения Виды водопроводных сетей Этапы проектирования водопроводных сетей Важность разработки проекта водопроводных сетей профессионалами

Проектирование водопроводных сетей – это сложный процесс, который необходимо доверить профессионалам. В зависимости от назначения здания на стадии составления проекта рассчитываются нормы потребления воды, тип используемых труб и оборудования, расчетная мощность и многое другое.

На то, что войдет в итоговую документацию, влияют различные факторы: тип водозабора, высота и назначение сооружения, удаленность от источника и т. д. В нашей статье мы расскажем, из чего состоит проектирование водопроводных сетей, на какие этапы разбивается этот процесс и почему необходимо выбрать качественных исполнителей.

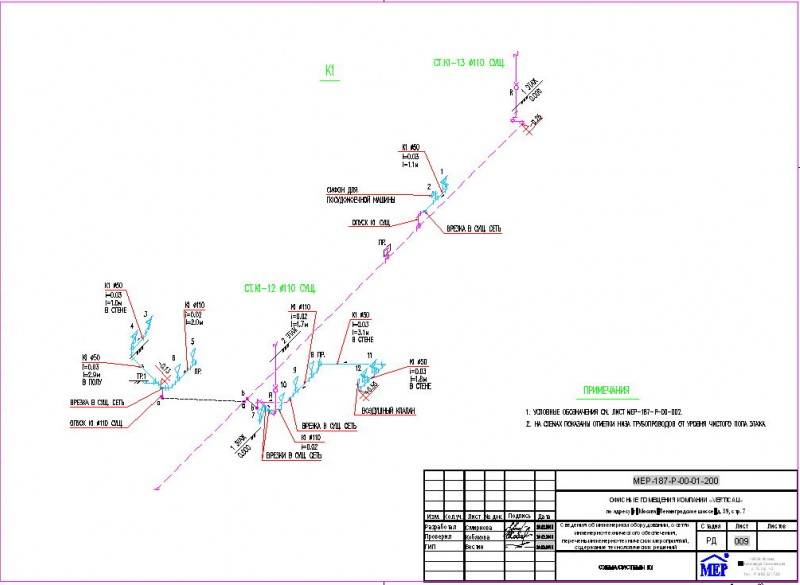

Система хозяйственно-бытовой канализации.

Отвод стоков от вновь устанавливаемого санитарно-технического оборудования санузлов и кухонь осуществляется в существующие сети общедомовой системы хозяйственно-бытовой канализации здания в самотечном режиме.

Материал труб – ПВХ трубы фирмы «Wavin».

Прокладка труб канализации выполняется скрыто в простенках, в полу, в облицовке, в стене.

Монтаж трубопроводов, гидравлические испытания с составлением актов скрытых работ и приемку производить в соответствии с СП 73.13330.2012 и рекомендациями производителей.

Поделиться

3

Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764

Спасибо за помощь!

Как происходит проектирование водоснабжения и канализации

Проектированием сетей водоснабжения и канализации занимаются инженеры-проектировщики. Отходить от плана при строительстве не допускается

Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

  • Расчет водопотребления, требуемого напора воды, объема стоков.
  • Составление плана водоснабжения и канализации.
  • Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

  • Ø 110 мм — 0.02
  • Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Проектирование наружной канализации

Проектирование канализации в частном доме должно отображать не только внутридомовую ее часть, но и расположенную снаружи. Все элементы системы, находящиеся за пределами здания, называются наружной канализацией.


Наиболее простым вариантом обустройства внешней канализации является подключение к централизованной канализационной сети – в таком случае объем работ минимален. Проблема заключается в том, что центральная канализация есть далеко не во всех поселках, поэтому большинству домовладельцев приходится заботиться о канализации самостоятельно.Есть два основных типа систем, которые используются в случае самостоятельного решения проблемы:

  1. Локальные очистные сооружения. Такие системы обеспечивают очистку стоков, после чего освещенная вода может сбрасываться в водоем или использоваться для технических нужд. Стоимость обустройства очистного сооружения высока, но результат стоит затраченных средств и усилий.
  2. Резервуар для хранения стоков. По сути, эта конструкция представляет собой обычный накопитель, в котором отходы постоянно собираются, и через определенный промежуток времени их необходимо утилизировать.

Выбор подходящего типа системы зависит от конкретных требований, которые выясняются еще на этапе проектирования. Например, септики гораздо лучше подходят для постоянного проживания и среднего объема стоков. Если же расход жидкости невысок, а жильцы бывают в доме нечасто, то гораздо лучше подойдет обычная сливная яма.

Фильтрация водопроводной воды – выбор фильтра

Человеческому организму без потребления жидкости не обойтись. Но, согласитесь, не всякую  воду можно считать полезной. По статистике от ВОЗ, причиной почти  80% заболеваний ЖКТ считают ненадлежащее её качество. Чтобы жидкость не имела примесей, вредных веществ и была пригодна для питья и приготовления пищи, её надо обязательно фильтровать.

Какому же  водоочистному фильтру отдать предпочтение? Дорогостоящие системы водоочистки способствуют увеличению себестоимости одного литра кристально чистой жидкости.

Фильтры проточного типа, подключающиеся к крану, очищают жидкость непрерывным потоком. Есть специальные насадки на кран. Стационарный фильтр, устанавливаемый под раковиной, — мощный (степеней очистки – несколько) и стоит дорого, так как очищает от хлора и ржавчины, умягчение воду и обогащает её фтором.

Магистральные фильтры монтируются непосредственно в водопровод. В квартире или доме средней площади достаточно иметь тот, который пропускает в минуту 20-50 литров. Высокой эффективностью отличаются фильтры с обратным осмосом. В них жидкость  очищается за счет особой мембраны, пропускающей молекулы воды, но задерживающей  микробы, бактерии и вредные вещества. Причём, степень очистки – самая высокая – до 99%.

Такие устройства долговечны, они рассчитаны на очистку 5 – 10 тысяч литров. Другими словами, смогут работать около года, без замены расходных материалов. Некоторых потребителей пугает стоимость фильтров. Хотя люди, уже пользующиеся ними, считают оправданными эти затраты ради здоровья. После прохождения через фильтр с обратным осмосом, вода (по химсоставу) – близка к дистиллированной

По мнению экспертов, важно к ним подключать картридж-минерализатор, чтобы не вымывались полезные вещества.  . Но самую первую нагрузку на себя принимает фильтр механической очистки, задерживающий  шлам – частицы песка и грязи, отстойник, а вследствие этого надёжно работает оборудование

Принцип действия такого фильтра – прост.  Типичная модель грязевого фильтра – трубка, туда вставлена металлическая сетка. Есть ответвление – резервуар для грязи, которая не преодолела барьер. В угловых фильтрах его смонтировали под углом к трубе, а в линейных – перпендикулярно к ней. Удаётся задерживать мусор величиной свыше 100 микрон

Но самую первую нагрузку на себя принимает фильтр механической очистки, задерживающий  шлам – частицы песка и грязи, отстойник, а вследствие этого надёжно работает оборудование. Принцип действия такого фильтра – прост.  Типичная модель грязевого фильтра – трубка, туда вставлена металлическая сетка. Есть ответвление – резервуар для грязи, которая не преодолела барьер. В угловых фильтрах его смонтировали под углом к трубе, а в линейных – перпендикулярно к ней. Удаётся задерживать мусор величиной свыше 100 микрон.

Грязевик устанавливают трубкой вниз, маркеры фильтра указывают на направление движения воды в системе. Запорный вентиль обычно ставят перед фильтром, чтобы облегчить вычищение грязи. Затем монтируют обратный клапан, отсекающий обратное течение воды, и редукционный – для  регулирования давления жидкости. Грязевик промывать нужно несколько раз в год, поскольку емкость, в которой собираются шламы, – небольшая.

Схема монтажа системы водоснабжения

Существуют различные варианты установки водоснабжения для собственных домов. Наиболее распространенным считается схема с коллектором. Этот вариант дает возможность создать напор воды по всему дому равным. Установка систем снабжения водой производится так: к одному коллектору подсоединяют сантехнические и отопительные устройства по отдельности.

Для локального водоснабжения такая схема будет удобной. При этом имеется возможность закрыть какой-либо узел, не трогая отопительные устройства и сантехнику. При запуске отопления разница температур в различных помещениях не будет слишком заметной. Не так заметными будут и перепады давления при открытии кранов с водой одновременно в разных местах.

Такой коллектор можно смонтировать в любом месте, где это удобно. При установке такой схемы применяют металлопластиковые трубы, либо трубопроводы из сшитого полиэтилена. Эти достоинства коллекторной системы находят все большее распространение, несмотря на большие расходы на установку и материал.

Установка и проектирование водоснабжения является сложным процессом, производимым за несколько этапов. Он нуждается в профессиональных знаниях и умениях. Установка труб может быть наружной и внутренней. Вид водоснабжения зависит от расположения системы труб. Наружная система применяется для подключения к местным и магистральным источникам. Такая система труб укладывается в глубоких траншеях, не превышающих уровень замерзания грунта.

Для укладки водопровода в дом рабочие применяют специальные пазы в фундаменте, которые в последующем уплотняются специальным материалом. Внутренняя установка должна выполняться по проекту, гарантируя необходимую подводку труб к системе. Специалист, производящий установку труб, должен владеть знаниями особенностей работы с различными материалами. Качество сборочных работ системы, его фиксация к разным поверхностям, монтаж и подключение сантехники зависят от его профессионализма, знаний и опыта работы.

Требования к воде

Каковы гигиенические требования к качеству питьевой и хозяйственной воды?

СНиП по водоснабжению и канализации отсылает нас к ГОСТ 2874-82, утратившему силу после распада Союза. Его актуализированная версия содержится в принятом в 2001 году СанПиН 2.1.4.1074-01.

Мы не станем вдаваться в подробности документа — достаточно сказать, что он регламентирует содержание в воде минеральных солей, металлов, бактерий и прочих потенциально опасных для здоровья человека примесей.

Сравнение требований СанПиН с зарубежными стандартами

Куда больший интерес для нас представляют требования к температуре горячей воды: это больной вопрос для многих жителей многоквартирных домов.

Вот требования СНиП:

В системе ГВС, присоединенной к открытой системе теплоснабжения (с отбором горячей воды из общей теплотрассы), нижняя граница допустимой температуры — 60 градусов;

Элеваторный узел в открытой системе теплоснабжения

  • Если ГВС запитано от закрытой системы (без отбора воды) через теплообменник, температура может быть снижена до 50°С;
  • Верхняя граница для любой системы горячего водоснабжения — 75 градусов.

Давление ГВС в точке присоединения сантехнических приборов не должно превышать 4,5 кгс/см2. Требование обусловлено ограниченной прочностью гибких подводок, которыми выполняется монтаж набортных смесителей.

Гибкие шланги, обеспечивающие подключение набортного смесителя к водопроводу, обладают ограниченной прочностью

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
