Как составить проект для подключения электрики к частному дому

Зачем нужен проект

Основное назначение проекта – определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

  В этом случае владельцу дома в первую очередь необходимо рассчитать  предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки

Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как  у них есть пусковой ток, в дальнейшем его тоже надо будет учесть. Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки.  После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки.  После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Это интересно: Какой стабилизатор напряжения выбрать для прибора 1450 Вт?

Видео описание

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.


Интерьер в стиле лофт с открытой потолочной проводкой Источник behance.net

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Расчет мощности и тока

Чтобы определить необходимую мощность сети частного дома, нужно знать характеристики всех тех приборов, которые в нем в последующем будут использоваться. Производят расчет этого показателя для электросистемы в несколько этапов:

  • составляют список приборов и электрооборудования, используемого в доме;
  • напротив каждого прибора указывают его мощность в соответствии с данными, полученными из техпаспорта.

Затем подсчитывают суммарную мощность приборов освещения. Для выполнения такой процедуры при этом используют очень простую методику. Мощность всех используемых в доме лампочек и светильников просто умножают на их количество. Полученный результат округляют в большую сторону.

На следующем этапе складывают мощности всех остальных приборов в доме. К полученному результату прибавляют найденное ранее значение для освещения. Затем снова округляют результат в большую сторону, а также увеличивают его на 10-20%. Полученная после выполнения всех этих расчетов цифра и принимается за необходимый показатель мощности домашней электросети.

Как заказать проектирование раздела проекта на систему энергоснабжения и не ошибиться

Чтобы заказать проектную и рабочую документацию на строительство, реконструкцию или капитальный ремонт здания, вам нужно связаться со специалистом ]Смарт Вэй, представить техническое задание, передать основную документацию на объект. Мы выполнили множество проектов по заказу государственных и частных структур, поэтому даем возможность оценить качество и квалификацию проектировщиков по конкретным примерам. Проектирование СЭ через нашу компанию всегда соответствует строительным нормам и правилам, требованиям энергетической и пожарной безопасности.

Получите расчет стоимости этой услуги с помощью нашего калькулятора цен — здесь

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.


На фото открытая электропроводка в деревянном доме.

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

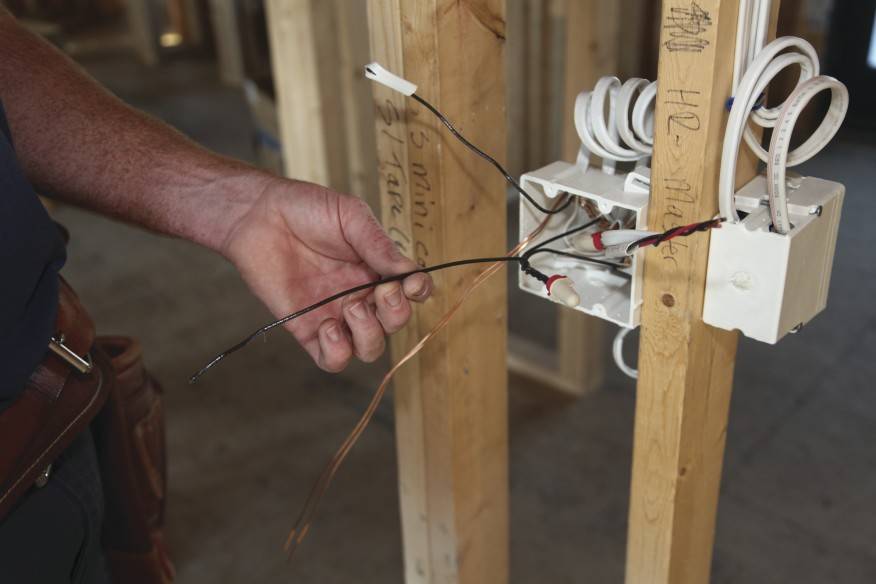

Соединения проводов

Делать разводку электросети в частном доме рекомендуется, конечно же, до выполнения чистовой отделки. Это позволит легко проложить провода должным образом с минимальным количеством соединений. Однако соединять кабели при монтаже электросети, конечно же, все же придется в любом случае. При выполнении этой процедуры специалисты, помимо всего прочего, советуют следовать таким рекомендациям:

  • соединять скруткой допускается только однородные металлы (мед/медь, алюминий/алюминий);
  • в скрутке полагается оставлять оголенные концы длиной не менее 40 мм;
  • соединять два провода между собой нужно как можно плотнее;
  • витки следует укладывать один рядом с другим;
  • упаковывать соединение сверху лучше всего термоусадочной трубкой.

Для того чтобы контакт в скрутке был 100-процентным, опытные электрики рекомендуют провода также дополнительно пропаивать.

Правильно выполненные скрутки станут гарантией безопасности домашней сети. Однако соединения проводов сегодня рекомендуется все же делать через специальные клеммные коробки с зажимами. Такие приспособления в особенности хорошо подойдут для большого коттеджа со значительным количеством мощных электроприборов.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

  1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
  2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
  3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
  4. кабель подводят сверху;
  5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
  6. Подводка питания осуществляется снизу.
  7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
  8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
  9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
  10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
  11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
  12. Проводка не должна соприкасаться со строительными конструкциями из металла.
  13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Зачем нужен проект


Основное назначение проекта – определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

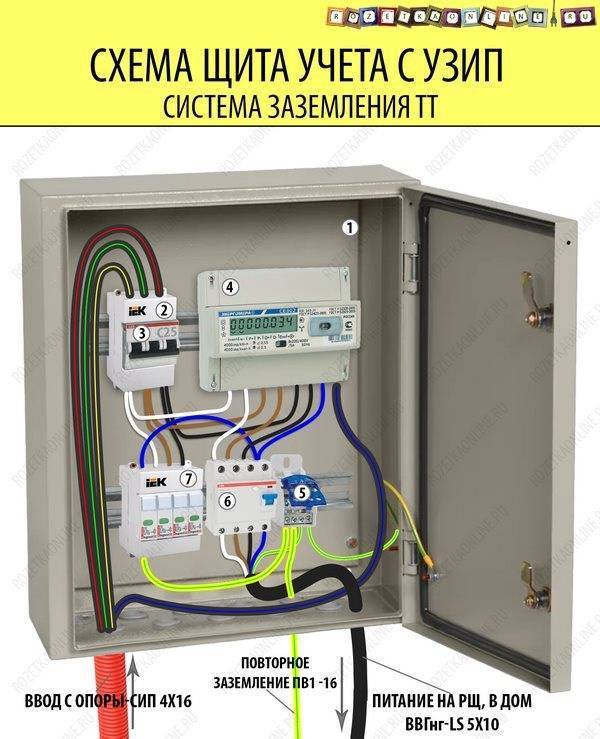

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Кто подключает и где брать разрешение?

Перед подключением составляется договор с электросетевой организацией и хозяином участка. Подключаться следует специально предназначенным для этого оборудованием — это зажимы HEGEL 733 до 35 кв.мм

Все работы внутри участка по проводке электрических кабелей осуществляются самим владельцем участка. После этого нужно будет составить схему расположения электрических сообщений, если сетевая организация одобрит проведенные работы, то в 30-дневный срок они по закону обязаны произвести подключение, с выдачей документов.

Заявление и разрешение на подключение к городской электросети:

Какая стоимость подключения?

Стоимость подключения зависит от региона, в каждой области свои тарифы, но она в среднем не превышает 550 рублей за подключение к линии в 15 кВт. Это зависит от расстояния до близлежащих электросетей.

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

Зачем нужен проект

Основное назначение проекта определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Когда необходимо резервное электроснабжение и бесперебойное питание частного дома: классификация задач

  • Микроотключения – случаются по причине проседания напряжения или пробоев в сети. Продолжительность таких отключений составляет от нескольких секунд до 2-5 минут. В таких случаях система резервного электроснабжения загородного дома не требует каких-либо сложных приспособлений, бывает достаточно одного ИБС.
  • Краткосрочные – происходят из-за отключений на КТП (замыкания на ЛЭП, выгорание плавких вставок). Масштаб поломки носит локальный характер, поэтому ликвидация аварии производится за промежуток до 12 часов.
  • Среднесрочные – такие отключения происходят по причине аварий на высоковольтных ЛЭП, которые инициированы коммунальными или газовыми службами. Устранение аварии этого типа происходит в промежуток 10-24 часа.
  • Длительные – отключения из-за бедствий стихийного характера. Ликвидация аварии выполняется всеми службами, в том числе МЧС и коммунальщики. Однако масштабы и объем работ не позволяют выполнить ремонт ранее 2-4 недель.

Возможные варианты

Учитывая, какие из перечисленных видов отключения случаются в вашей местности, и следует подбирать вариант резервного электроснабжения и бесперебойного питания сетей частного дома или коттеджа. Для качественной аварийной системы обеспечения электротоком сегодня не достаточно установить генератор, понадобятся еще и силовые инверторы, способные на начальном этапе автоматически подключить оборудование.

Требования пользователя могут быть различны, например, некоторым достаточно задействовать только стратегически важные компоненты в виде холодильника или отопительного котла. Для этого достаточно пары аккумуляторов и одного инвертора. Для продления автономного функционирования инверторного комплекта можно применить ветрогенератор, солнечные панели или дизельгенератор.

Типовые решения для частного дома

Схемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом.

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники.

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки.

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне.

Как разместить выключатели и розетки?

Сегодня выключатели принято размещать на высоте 90 – 110 см от пола, на расстоянии не менее 15-ти см от угла или дверного косяка.

Комнатные выключатели размещают прямо в комнатах, а выключатели для ванных, туалетов и прачечных, где наблюдается повышенная влажность, следует устанавливать в коридоре.

Розетки следует устанавливать в соответствии с расположением приборов. В ванной этот элемент должен иметь влагозащищенное исполнение.

Больше всего электроприборов имеется на кухне, поэтому здесь обычно устанавливают двойные розетки.

Кроме розеток для постоянно включенных приборов понадобится несколько дополнительных – для эпизодических включений. В комнатах такие розетки лучше всего размещать в комплексе с выключателями – оба изделия устанавливаются в одной рамке.

Розетки не обязательно устанавливать на стене. Существуют варианты, встраиваемые в пол. Такие розетки удобны тем, что провод к ним нужно тянуть не в обход по стенам, а напрямую – в конструкции пола.

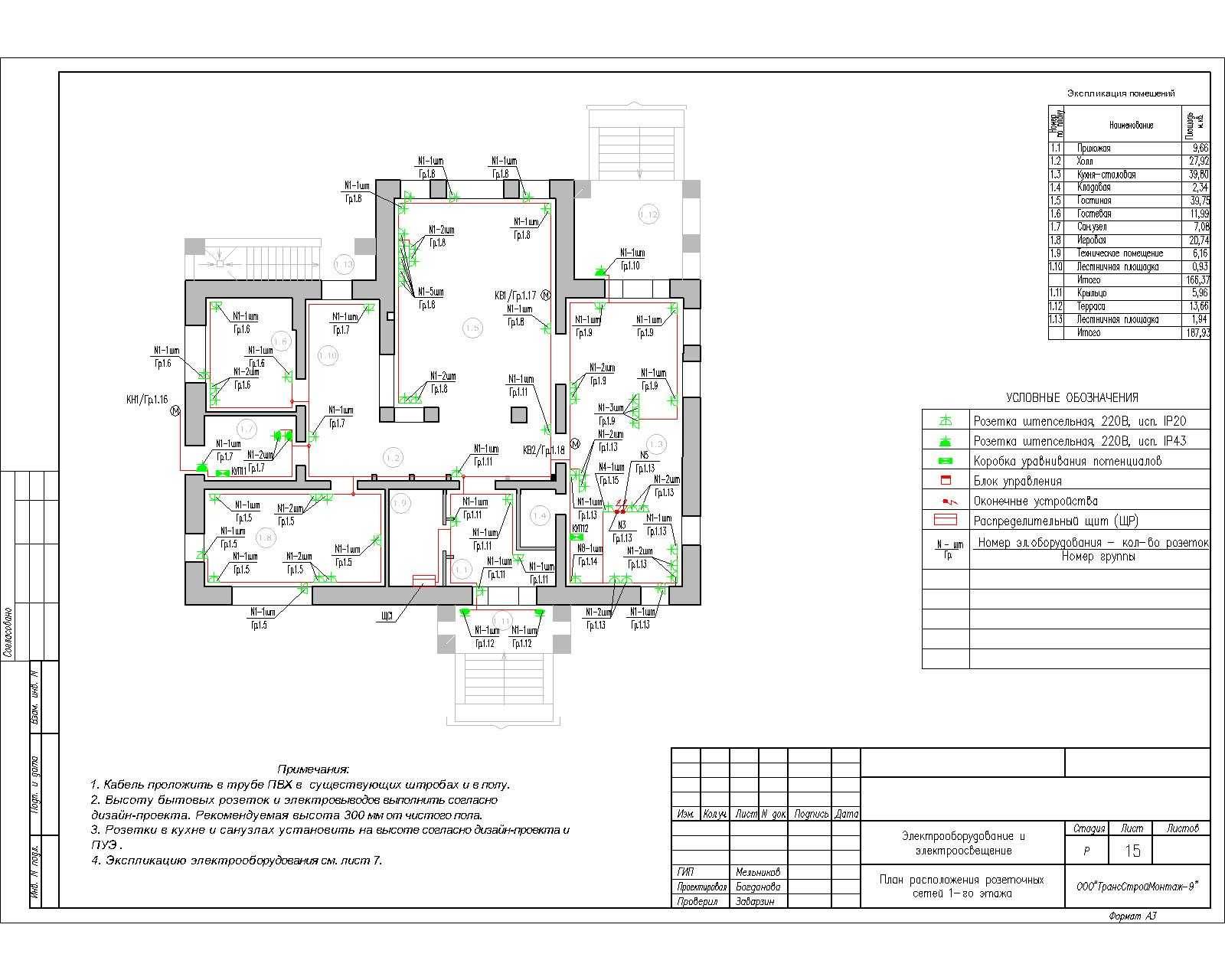

Чертеж линейной схемы подключения электроснабжения многоквартирного дома

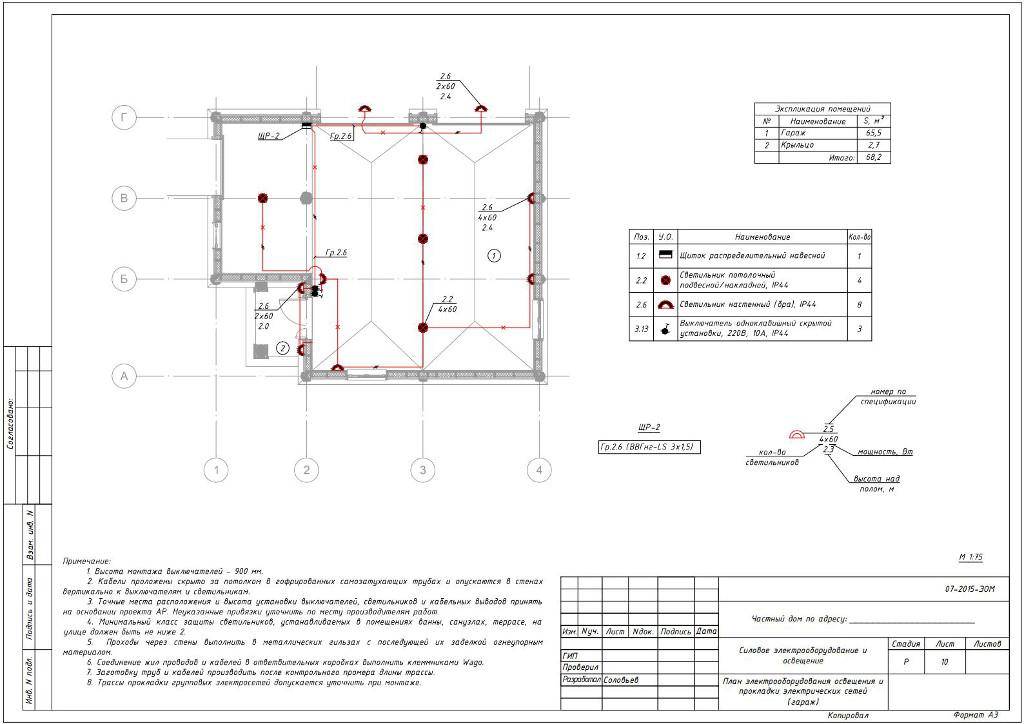

Чертеж линейной схемы подключения электроснабжения многоквартирного дома

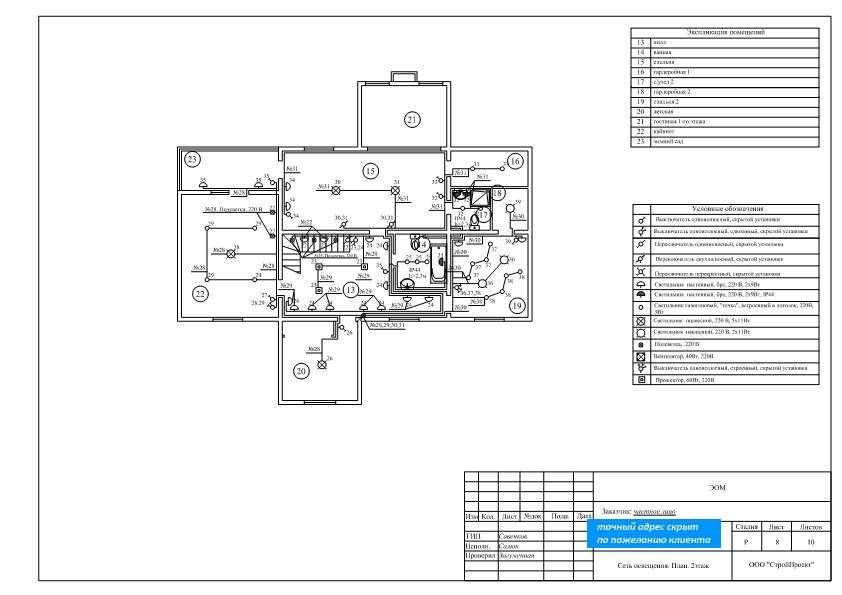

Чертеж линейной схемы подключения электроснабжения многоквартирного дома – это основополагающий документ, который регламентирует все особенности проводки внутри здания. На основе данного чертежа впоследствии будут проводиться все необходимые электромонтажные работы, потому от его качества и грамотности в полной мере зависит вся будущая электрическая система любого строения.

Пример проекта электроснабжения многоэтажного здания

Профессиональным электрикам прекрасно известен весь процесс разработки проектов электроснабжения ресторанов, офисов, квартир и жилых домов. Сначала необходимо собрать ряд разрешительных и технических документов, к примеру, техническое задание и акт о допустимой мощности создаваемой сети. Когда пакет документов готов, можно передавать его профессионалам и заказывать линейную схему электроснабжения. На этом же этапе собственник жилья обговаривает с исполнителями основные моменты будущей проводки, рассказывает о своих пожеланиях по расположению и количеству электрических точек, а также производятся расчеты предполагаемой нагрузки на сеть, в зависимости от количества и типов электрических приборов, которые будут применяться в квартире. На основе документов и собранной информации о доме создается весь электропроект, который, в зависимости от площади электрифицируемого строения и сложности электрической системы может включать в себя от десятка до сотни страниц.

Важнейшим документом для заинтересованных органов проверки и согласования в электропроекте является чертеж линейной схемы подключения электроснабжения. Без этого чертежа говорить о согласовании и реализации проекта не приходится. Выглядеть такой чертеж может по-разному, он может быть создан с помощью специального программного обеспечения или начертан от руки, главное в нем – качество, соблюдение масштабов и наличие всей необходимой информации о каждом элементе будущей системы электричества.

Что должен содержать чертеж линейной схемы подключения электроснабжения

Любая схема электрификация должна содержать в себе максимально полную информацию, изложенную в доступном для проверяющих и электриков виде, о следующем:

— местах подключения строения к центральной магистрали электроснабжения;

— основных нагрузках на цепь, показателях мощности автоматических выключателей, их типе, маркировке, номинале и т.д.;

— вводном электрическом кабеле;

— токе в точке подключения здания к центральной линии электроснабжения;

— всех отдельных точках и группах потребителей внутри здания.

Линейная схема подключения называется так потому, что проводка на чертежах отображается линиями. Это общепринятый вариант нанесения маршрутов прокладывания проводов в электрифицируемых зданиях. Отходить от этих стандартов ни в коем случае нельзя, так как эту информацию должны суметь прочитать работники контролирующих органов и рабочие, которые будут проводить электромонтажные работы.

На рисунке ниже представлены примеры однолинейного и многолинейного отображения прокладки проводов внутри помещения.

С помощью рисунка можно увидеть, что однолинейное отображение гораздо проще, занимает меньше места на чертеже и будет прекрасно понятной для любого человека, хорошо знакомого с электрикой и принципами построения электрических чертежей.

Несмотря на кажущуюся простоту однолинейных схем электроснабжения, грамотно составить подобный чертеж может только профессионал высокого класса, недостаток знаний и опыта – это самые частые причины отказа в согласование электрических проектов, приводящих к значительному затягиванию сроков реализации электрификации.

Специалисты при составлении схем обязательно должны ориентироваться на все нормативные акты действующего законодательства, контролирующего вопросы электрификации и регламентирующего основные нормы и требования к однолинейным схемам электроснабжения.

Достаточно взглянуть на готовую профессиональную схему, чтобы стало понятно, как сложно проделать подобную работу самостоятельно. Даже небольшие просчеты и ошибки могут привести к самым неприятным последствиям, а потому не нужно пытаться экономить на столь сложных и важных вещах, как проектирование электрики в квартире.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме – позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
