Внутренняя канализация: приборы и приемники стоков

Система внутренней канализации зависит от назначения здания и требований к организации сбора стоков. Различают несколько видов сетей:

бытовая – используется для отведения сточных вод сантехнических приборов;
производственная–применяется при организации производственных процессов;
объединенная – служит для отведения бытовых и производственных стоков;
внутренние водостоки – архитектурное решение для удаления дождевой и талой воды.

При установке сантехнических приборов, не имеющих собственных гидрозатворов, необходимо оборудовать их сифонами. Каждый унитаз должен иметь отдельный смывной бачок. В мужских уборных предусматривается установка настенных и напольных писсуаров.

Трапы для душевых должны иметь соответствующий диаметр:

на 1-2 душа – 50 мм;
на 3-4 душа – 100 мм.

Дополнительная информация

Материал изготовления труб, которые будут задействованы в нестандартных климатических условиях, следует всячески защищать изоляционными приспособлениями. Категорически запрещена прокладка в одном канале, (как сказано в СП), водопровода, пересекающегося с другими канализационными конструкциями (исключение составляет магистраль, по которой осуществляется транспортировка нетоксичных веществ). В условиях с предельно низкой температурой следует обезопасить канализационные трубы и снабдить их термоизоляционным материалом.

В местах, где вертикальное положение канализационной трубы переходит в горизонтальное, следует установить упоры для прочности конструкции.

Если возникла необходимость повысить температуру в канализационной магистрали, это можно осуществить, уменьшив количество транспортируемой по ней жидкости.

Санитарные нормы и правила содержат важную информацию, которой необходимо руководствоваться при проектировании зданий. Ни одно сооружение не может быть введено в эксплуатацию, если данные нормы и правила не соблюдены.

Нормативные документы

Разумеется, у нас в стране предусмотрены в том числе и нормативы проектирования подобных сетей. По каким же правилам должно обеспечиваться в домах водоснабжение? Наружные сети и сооружения по СП 31.13330.2012, к примеру, должны обустраиваться одновременно с канализационными системами. Также этот документ предписывает использовать при монтаже наружных сетей оборудование, имеющее санитарно-эпидемиологическое заключение.

Помимо этого, по нормативам, предусмотренным СП «Водоснабжение. Наружные сети и сооружения», в хозяйственно-питьевых конструкциях полагается обустраивать, помимо всего прочего, санитарные зоны для источников, насосных станций и очистных сооружений.

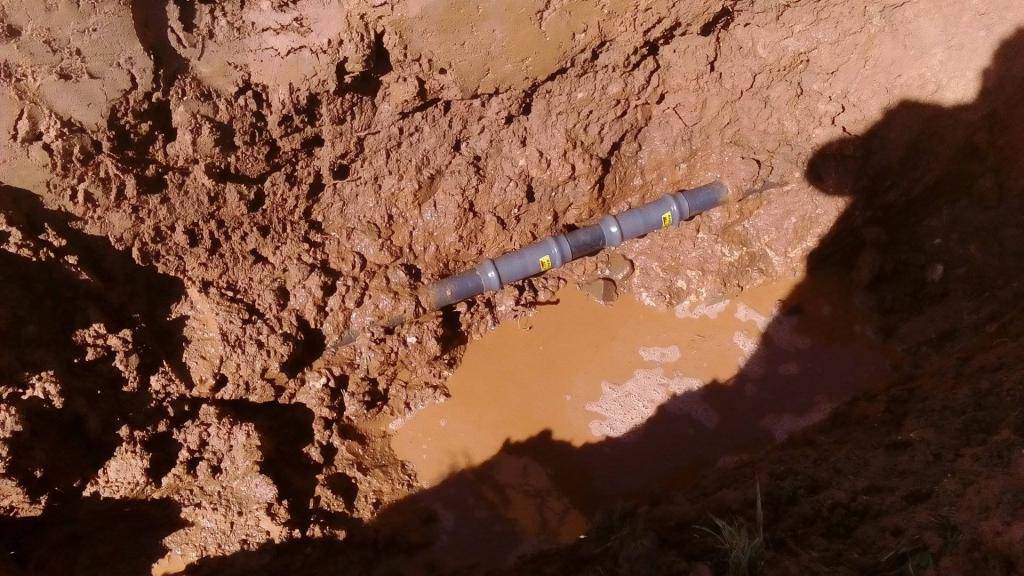

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Монтаж водопровода

Существует несколько схем организации внутреннего водопровода:

Нижняя разводка (в подвале) без монтажа водоподъемных устройств. В этом случае параметры напора внешней сети должны обеспечить поступление воды ко всем потребителям.
Верхняя разводка с водонапорным баком – монтируется при недостаточном напоре.
Нижняя разводка с установкой подкачивающего насоса.
Кольцевая схема – отличается установкой 2-х и больше вводов, обеспечивает бесперебойную подачу воды.

Холодная вода подается по тупиковым и кольцевым системам. Кольцевая сеть с несколькими вводами используется в нескольких случаях:

в зданиях, где больше 400 квартир;
при установке более 12 пожарных кранов;
в театрах и клубах;
в кинотеатрах на 300 и больше человек;
в банях на 200 мест.

При монтаже трубопровода горячей воды используют:

тупиковая система – для малоэтажных зданий;
циркуляционная система – для высотных зданий.

Если давление, создаваемое во внешнем трубопроводе, не достаточно для подачи воды на верхние этажи, то устанавливается напорный резервуар (в высшей точке здания) или подкачивающий насос на вводе.

Требования СНиП к монтажу внутреннего водопровода:

Ввод трубопровода через стену подвала выполняется с зазором 20 см, который закрывается эластичным водонепроницаемым материалом.
Разводящие сети прокладываются в подвалах, на технических этажах, чердаках, в подпольных каналах первого этажа. По конструкциям здания.
Скрытая прокладка выполняется в помещениях с особыми требованиями к отделке. Пластиковые трубы монтируются скрыто, а стальные только открыто.
При совместном монтаже холодный водопровод устанавливается ниже горячего.
Уклон водопровода составляет не меньше 0.002.
Если трубы холодной воды проходят в помещении, где температура опускается ниже 2, то их необходимо утеплить.
В процессе проектирования предусматриваются меры по уменьшению шума и вибрации водопроводов.

2 Гидравлический расчет системы холодного водопровода

Цель гидравлического расчета внутреннего холодного водопровода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе таким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Конечной задачей расчета является определение необходимого напора в точке присоединения городской водопроводной сети и сопоставление результата с величиной гарантийного напора. Поэтому расчет ведется по максимально секундному расходу воды.

На аксонометрической схеме сети (рисунок 4) выбираем направление от водомера до самой удаленной и высокорасположенной водоразборной точки, узел которой представлен на рисунке 4, до которой сумма потерь напора будет наибольшей. Выбранное направление движения воды разбиваем на расчетные участки. За расчетный участок принимаем часть сети с постоянным расходом и диаметром (между двумя водоразборными точками).

Расчет проводится согласно ТКП 45-4.01-52-2007 «Системы внутреннего водоснабжения зданий. Строительные нормы проектирования» .

Максимальный секундный расход на расчетном участке определим по формуле

где	–	секундный расход воды водоразборным устройством, отнесенный к одному санитарно-техническому прибору, для ванны q = 0,18 л/с ;
α	–	коэффициент, определяющийся в зависимости общего количества санитарно-технических приборов на расчетном участке вероятности их действия, принимается по .

Вероятность действия приборов для участков сети определим по формуле

гдеN	–	количество всех водоразборных приборов, N = 144 шт;
U	–	число жителей в доме,

F_ж

–

общая жилая площадь здания, F_ж = 1500 м2;

f_ж

–

норма жилой площади, f_ж= 12 м2/чел;

–

норма расхода воды в час максимального водопотребления,

	–	общая норма расхода воды потребителем в час наибольшего водопотребления, ;
	–	норма расхода горячей воды одним потребителем в час наибольшего водопотребления, .

Тогда вероятность действия приборов для участков сети

Потери напора на участках трубопроводов определим по формуле

гдеi	–	удельные потери напора на трение, мм/м;
l	–	длина расчетного участка, м;
k	–	коэффициент, учитывающий потери напора в местных сопротивлениях, k = 0,2.

Гидравлический расчет холодного водопровода сведен в таблицу 1.

На рисунке 3 представлена поквартирная разводка внутреннего водопровода.

На рисунке 4 представлена аксонометрическая схема внутреннего водопровода.

На рисунке 5 представлен водомерный узел.

Таблица 1 – Гидравлический расчет холодного водопровода

Номер расчетного участка	Число приборов, к которым подается вода по расчетному участку	ΣN	РΣN	α	qc, л/с	D_у, мм	v, м/с	1000i, мм/м	l, м	h, м
Умывальников	Моек	Ванн
1-2	1	1	1	3	0,0225	0,2205	0,1985	20	0,72	72,63	6,2	0,45
2-3	2	2	2	6	0,045	0,265	0,2385	20	0,74	101,67	3,3	0,34
3-4	3	3	3	9	0,0675	0,3	0,27	20	0,84	127,78	3,3	0,42
4-5	4	4	4	12	0,09	0,331	0,2979	20	0,85	123,26	3,3	0,47
5-6	5	5	5	15	0,1125	0,358	0,3222	25	0,70	67,66	3,3	0,22
6-7	6	6	6	18	0,135	0,384	0,3456	25	0,73	76,95	3,3	0,25
7-8	7	7	7	21	0,1575	0,407	0,3663	25	0,77	85,64	3,3	0,28
8-9	8	8	8	24	0,18	0,43	0,387	25	0,78	69,15	3,3	0,23
9-10	9	9	9	27	0,2025	0,454	0,4086	25	0,79	76,41	3,3	0,25
10-11	10	10	10	30	0,225	0,4715	0,4244	25	0,80	81,94	3,3	0,27
11-12	11	11	11	33	0,2475	0,491	0,4419	25	0,82	88,82	3,3	0,29
12-13	12	12	12	36	0,27	0,51	0,459	25	0,85	94,7	9,0	0,85
13-14	24	24	24	72	0,54	0,705	0,6345	32	0,73	51,05	0,9	0,05
14-15	36	36	36	108	0,81	0,866	0,7794	32	0,82	59,01	2,7	0,16
15-ВУ	48	48	48	144	1,08	1,017	0,9153	40	0,73	40,21	3,2	0,13
ВУ-ВХ	48	48	48	144	1,08	1,017	0,9153	40	0,73	40,21	3,0	0,12
Сумма		4,78

Ун – унитаз; М – смеситель для мойки; Ум – смеситель для умывальника; В – смеситель с душевой сеткой; УВП – устройство внутреннего пожаротушения

Рисунок 3 – Фрагмент 1

1 – ввод в здание; 2 – запорная арматура; 3 – счетчик; 4 – спускной кран; 5 – внутренняя магистральная сеть; 6 – задвижка; 7 – обводная линия

Рисунок 5 – Водомерный узел

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

прочность, чтобы выдержать внешние и внутренние нагрузки;
герметичность;
гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения. К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе

Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

объем подаваемой жидкости;
тип грунта;
рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Типы водопровода

Прежде чем провести наружное водоснабжение, рекомендуется определиться с его типом. По способы транспортировки воды до конечного объекта, сеть водоснабжения может быть технической. В этом случае вода используется только для производства. Её нельзя пить. Чтобы сэкономить, технические сети частично очищаются. Это позволяет повторно использовать отработанный водный ресурс.

Пожарная сеть обустраивается для пожаротушения. Такие системы укомплектовываются специальной техникой и гидрантом. При необходимости сэкономить, при выполнении прокладочных работ, пожарная система совмещается с технической, хозяйственно-бытовой либо тупиковой схемой. Для проведения монтажных работ необходимо руководствоваться принципами пожарной безопасности. Поэтому перед укладкой трубопровода нужно получить разрешение от соответствующих органов. Работы по монтажу проводятся самостоятельно либо с помощью профессионалов.

Чтобы использовать воду в быту, обустраивается хозяйственно-бытовая система. Вода, поставляемая по такой схеме, используется для питья. Перед прокладкой трубопровода разрабатывается план по первичной очистки жидкости. Для этого могут использоваться специальные станции либо фильтры.

Виды водопроводов

В зависимости от расположения водопровод может быть общим и локальным.

В первом случае осуществляется подача воды в населенные пункты, на предприятия и в другие крупные объекты.

Во втором случае организовывается индивидуальная система для дома или хозяйственного объекта.

Также систему можно разделить на 2 вида:

наружная — подача воды к зданию;
внутренняя — распределение ресурсов между кранами и сантехникой.

Внутренний водопровод

Внутренний водопровод представляет собой сеть из труб, которые проходят внутри здания и ведут коммуникации до точек водозабора. С учетом того, что в наружной системе давление может отличаться, внутреннюю сеть организовывают двумя способами:

Без повышающих насосов. В этом случае вода подается за счет давления во внешнем водопроводе. Сама система состоит из ввода, водомера, труб, стояка и подводки. Дополнительные элементы не требуются. Способ используется для частных домов и многоквартирных домов.
С периодическими и постояннодействующими насосами. Система применима в том случае, если во внешней сети нет необходимого давления для транспортировки жидкости. Также она нужна для поставки воды на удаленные и высокие точки водозабора. Водопровод с насосом устанавливается в зданиях высотой более 50 метров, гостиницах и производственных зданиях.

Водопроводные резервуары — один из главных элементов внутреннего водопровода. Их оборудуют специальными трубами и клапанами. Установка рекомендуется в хорошо освещаемом и вентилируемом здании.

Если проект включает организацию зонального снабжения, то на каждом участке закладывают индивидуальные магистральные линии. Обычно они располагаются в технических этажах.

Внутренние сети делают открытыми с разводкой. Иногда трубы монтируют под стены. Для этого необходима арматура, закрепляющая соединения, и качественная вентиляция.

Водопровод внутреннего типа прокладывают с уклоном 0.002-0.005, за счет чего обеспечивается поставка воды к трубам и приборам. При обустройстве коммуникаций в нижних участках монтируют спускной механизм

Не менее важное значение имеет запорная арматура, которую устанавливают на подводках к сантехническим приборам

Наружный водопровод

Наружная сеть — один из основных элементов водопровода. Она отвечает за транспортировку воды от источника к потребителю.

Центральную водопроводную систему прокладывают на поверхности или под землей. В первом случае процесс менее затратный и занимает меньше времени. Водопровод устанавливают на возвышенной опоре и покрывают утеплителем.

При организации магистрального пересечения трубы прокладывают в туннелях или траншеях.

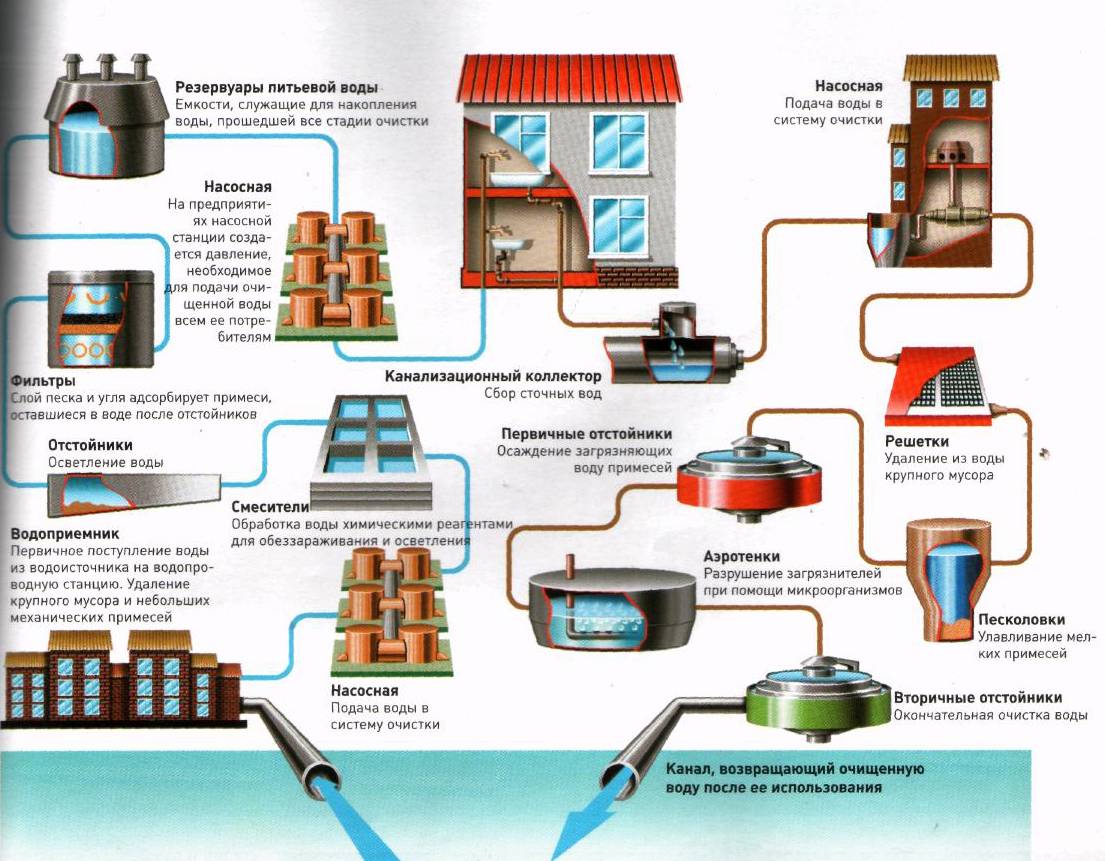

Устройство наружного водопровода

Наружный водопровод включает комплекс сооружений, необходимых для очистки и хранения воды, а также для обеспечения бесперебойной работы насосов. Вода фильтруется в самом заборе и в наружной сети.

По назначению воды наружная сеть подразделяется на три разновидности:

Техническая. Используется для эксплуатации на производственных объектах. Чтобы сэкономить, применяют частичную фильтрацию и впоследствии снова используют отработанную жидкость.
Бытовая. Предназначена для очистки и транспортировки питьевой воды в жилые объекты.
Пожарная. Применяется для организации систем пожаротушения. Кроме основных сооружений система включает спецтехнику и гидранты. Пожарную сеть делают тупиковой, чтобы можно было объединять ее с другими водопроводами.

Водопровод — замкнутая система, состоящая из различных сооружений, предназначенных для добычи, очистки и транспортировки воды до потребителя.

Система состоит из наружных и внутренних сетей. В зависимости от предназначения воды используют разные виды водопроводов. При проектировании водопровода для подачи питьевой воды используют двухэтапную систему очистки

. В производственные объекты подают жидкость, прошедшую частичную обработку, и впоследствии ее снова используют.

Для бытовых и производственных целей используют индивидуальную систему. Пожарные сооружения можно объединять с другими.

Материалы труб и запорная арматура

СНиП по водоснабжению и канализации внутренних сетей обозначает список материалов, из которых рекомендуется выполнять монтаж трубопроводов для горячей и холодной воды. Эти правила касаются и фасонных деталей, необходимых при устройстве инженерных систем. Среди рекомендуемых материалов:

Полимеры:

полиэтилен;
поливинилхлорид;
полипропилен;
металлопластик;
стеклопластик.

Пластиковые трубы рекомендуется использовать для скрытой проводки, их замуровывают в штробы, закрывают плинтусами, помещают в каналы при заливке пола. Открытая проводка устанавливается на участках, где трубопроводу не угрожает механическое повреждение.

Трубы холодного водоснабжения

Металлы:

оцинкованная сталь;
медь;
бронза;
латунь.

Трубы и фитинги для горячей воды

Трубы и фасонные детали должны выдерживать:

пробное давление не ниже 0,68 Мпа;
пробное давление горячей воды 0,45 МПа при температуре 90;
рабочее давление не ниже 0,45 МПа для температуры холодной воды 20, а горячей – 75.

Запорная арматура (краны, задвижки) устанавливается на ответвлениях магистрали к зданию или секционным узлам, а также на ветке, отходящей от стояка в квартиру. В верхней и нижней точке стояка устанавливают арматуру с пробками для спуска воды. Это позволяет проводить ремонт труб.

Способы прокладки инженерных сетей

СП – нормативные документы, разработанные специалистами разных отраслей народного хозяйства для поставки потребителю производимой продукции. В частности, питьевой воды, тепловой энергии, топлива для обогрева и приготовления пищи.

В городе

Способы обеспечения могут быть централизованными и локальными. Централизованные – от общих сетей в многоэтажных и многоквартирных домах, общественных, лечебных и общественных зданиях, на производстве.

Локальные предусмотрены для частных домов на землевладениях в сельской местности или на территории дачных поселков, СНТ, где отсутствует возможность централизованной подачи.

Стоит отметить следующее:

В частном земельном наделе собственник может использовать раздельный метод прокладки коммуникаций, при котором каждая сеть прокладывается подземным методом, на определенном расстоянии друг от друга. Несоблюдение этих расстояний не только причиняет неудобства, увеличивая охранные зоны и объем производимых работ, но и представляет потенциальную опасность повреждения других коммуникаций при ремонте уже подвергшейся деструкции.
СП предусматривает возможность однотраншейной прокладки – так называемый совместный метод. Но для такой экономии времени и сокращения затраченных усилий необходимо соблюдение определенных требований к каждой из локальных сетей. Учитывается степень изоляции, прочность, толщина стенок, диаметр труб, напор и напряжение в кабелях и антикоррозийные свойства металлических частей.
Идеальный вариант для любого типа прокладки – централизованного и локального – совмещенный коллектор. Если учесть его наличие на основном этапе проектирования, не обязательно сразу заниматься водоснабжением и прочими необходимыми для проживания функционалами. Им можно уделить рабочее время и после того, как построен нулевой цикл.

Сваи под здание

Минимальные расстояния при любом способе зависят от нескольких составляющих – глубины закладки, которая диктуется климатическими условиями – возможностью перегрева в южных областях, особенно в летнее время, и замерзания там, где зимой имеет место промерзание почвы или есть вечная мерзлота.

В СНиП учитывается и сложное проектирование, обусловленное позадачностью грунта. Для таких случаев предусмотрено сооружение проходных туннелей. Дистанция до фундамента жилого дома определяется по специальной таблице, приведенной в СП 42.13330.2011. В ней даются точные отступы для фундамента здания от водопровода.

Проблемы и решения

Увы, зачастую холодное водоснабжение зданий функционирует далеко не так хорошо, как этого хотелось бы владельцам жилья. К счастью, некоторые проблемы несложно решить своими руками.

Слабый напор

Проблема номер один — недостаточный напор воды.

Недостаток напора чаще всего наблюдается на верхних этажах

Возможные причины:

Засор аэратора смесителя. В этом случае вы наблюдаете одинаково слабый напор холодной и горячей воды в одной точке водоразбора;

Аэратор смесителя придает струе объем при минимальном расходе воды

Засор подводки ХВС. Он может быть вызван крупным мусором, застрявшим на повороте трубопровода или перед арматурой (в том числе в корпусе смесителя), либо скоплением отложений на стенках стальной трубы;
Засор механического фильтра на вводе;
Не полностью открытый вентиль или кран на подводке или стояке;
Отложения в стояке или розливе;

Ржавчина и известь на стенках стального трубопровода ХВС

Низкое давление в магистральном водопроводе.

Проблемный участок розлива подлежит прочистке или замене

Решения:

Открутите аэратор и промойте его под струей воды. Если аэратор укомплектован несколькими нержавеющими сетками — удалите большую их часть, оставив одну-две;

Чистка аэратора смесителя

Попробуйте заткнуть излив смесителя пальцем, и одновременно открыть краны холодной и горячей воды. Как правило, напор ГВС выше, и обратный ток воды нередко ликвидирует засор подводки;
Перекройте кран на подводке, вскройте смеситель и попытайтесь прочистить засор подводки тросиком или упругой стальной проволокой;
При перекрытой воде вскройте фильтр и очистите его сетку от песка и прочего мусора;

На фото — разобранный для прочистки фильтр

До отказа откройте краны на подводке и стояке.

Течь вентиля

Еще одна типичная проблема — течь винтового вентиля или шарового крана по штоку. Обычно она возникает после его закрытия.

В большинстве случаев для прекращения течи вентиля достаточно с небольшим усилием открыть его до отказа. При этом резьба штока поджимает сальниковую набивку.

Полностью откройте вентиль — и течь прекратится

Если это не помогло — нужно набить сальник.

Вот пошаговая инструкция по выполнению этой несложной, в общем-то, работы:

Закройте вентиль;
Снимите с него барашек;
Открутите рожковым, разводным или трубным ключом гайку сальницы;
Подденьте сальницу отверткой и снимите ее со штока вентиля;
Уложите вокруг штока несколько витков графитового или масляного сальника, уплотняя каждый виток отверткой;
Соберите вентиль в обратном порядке и откройте его, проверив шток на предмет утечек.

Набивка сальника винтового вентиля

Штоки шаровых кранов обычно уплотняются фторопластовой или тефлоновой шайбой. Для прекращения течи достаточно затянуть гайку сальницы на 1-2 оборота.

Течь по штоку шарового крана

Свищ стояка или подводки

Сквозные свищи возникают, как правило, на сварных швах (поперечных или продольных — все водогазопроводные трубы производятся свариванием плоской заготовки).

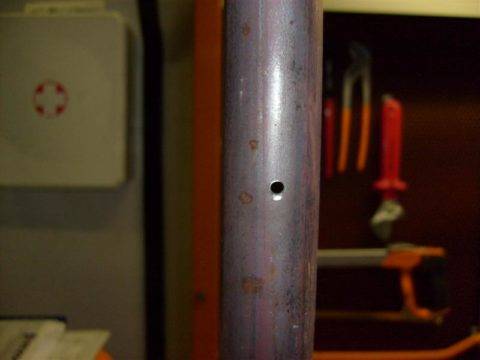

Свищ в стальной трубе

Для устранения течи проще всего использовать бандаж из алюминиевого хомутика и кусочка резины (например, прокладки для кранбуксы).

Алюминиевый хомут поможет устранить течь

Участок трубы около свища зачищается напильником или ножом от ржавчины и краски;
На трубу надевается хомут соответствующего ее диаметру размера;
Под него вставляется резиновая прокладка;
Хомут затягивается, прижимая прокладку к месту течи.

Установленный бандаж
