Принцип работы прецизионного кондиционера

Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.

1. На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
2. Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
3. После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
4. На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.

Схема функционирования устройства

Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.

Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.

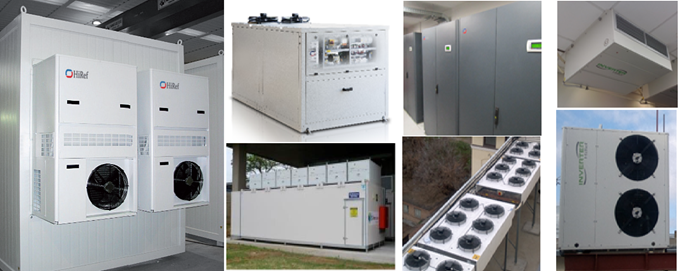

Прецизионный кондиционер Hiref

Ассортимент выпускаемых  кондиционеров   перекрывает все потребности рынка.  Выпускаются   разнообразные прецизионые кондиционеры: класические шкафные с водяным, компрессорным и комбинированным охлаждением со встроенными и внешними (подпольными) вентиляторами;   широкий ассортимент внутрирядных кондиционеров; моноблоки внутренней, внешней установки, крышные(контейнерные) модели; стплит системы с потолочным или настенным креплением внутренних блоков; внутристоечные кондиционеры; большой ассортимент чиллеров и тепловых насосов. Инверторное исполнение кондиционеров доступно для всех моделей.

Электронно-управляемые ТРВ, важнейший компонент холодильного контура. Современный прецизионный кондиционер просто «обязан» иметь электронный ТРВ. ТРВ с электронным управлением используются во всех кондиционерах и чиллерах HiRef.  В сравнении с механическими ТРВ, электронные ТРВ, обеспечивают на много большую надёжность, практически не требуют обслуживания, позволяют улучшить экономичность холодильной техники.

  Благодаря патентованной компанией HiRef S.p.A. алгоритмам управления холодильным циклом (патент № BO2002A000785 ITA), даже кондиционеры со стандартными Scroll компрессорами, способны обеспечивать дополнительную среднегодовую экономию электроэнергии.  Инверторные кондиционеры HiRef обеспечивают ещё на ≈30% большую экономичность.

 Прецизионные кондиционеры HiRef используют самые совершенные ЕС-вентиляторы RadiCal производства Ebmpapst. Рабочее колесо вентилятора RadiCal состоит из высокопрочного композитного материала и является, в настоящее время, самым  оптимизированным с точки зрения аэродинамики, что позволяет достигнуть существенного улучшения уровня эффективности одновременно обеспечивая минимальный уровень шума.

(European Season Energy Efficiency Ratio – Европейское сезонное соотношение энергетической эффективности, по классификации EUROVENT),

 Любой прецизионный кондиционер HiRef, имеет выдающиеся характеристики по энергоэффективности, которые действительно соответствуют реальности. При использовании кондиционеров HiRef для охлаждения ЦОД, достигаемая экономия электроэнергии превосходит большинство других «зелёных» решений.  По сути, на сегодняшний день, использование кондиционеров HiRef с технологией оптимизации холодильного цикла, является оптимальным энергосберегающим решением для ЦОД, сочетая в себе надёжность, экономичность и умеренную стоимость.  Так например, инверторный прецизионный кондиционер HiRef NRG 0341 нагруженный на 2/3 номинальной мощности, при наружной температуре +20°С (средняя температура  в г.Киеве  в июле составляет +19,3°С), может обеспечить  Unit EER=7,18 кВт, т.е. на производство 7,18кВт  полезного холода будет затрачиваться всего 1 кВт электроэнергии !!!

 Для использования водяных прецизионных кондиционеров, компания HIREF производит широкий модельный ряд чиллеров.

multi-scroll (), что в комплексе с детально продуманным конструктивом, качественными материалами и  высоким качеством сборки («прямыми» руками) итальянских специалистов,

Что такое прецизионный кондиционер

Так что же такое стационарный прецизионный кондиционер? Внешне данное устройство выглядит как обыкновенный шкаф или бокс, и состоит из одного рабочего блока. В некоторых моделях к нему может быть добавлен конденсатор, но чаще всего производители стараются спрятать этот элемент внутри устройства.

Современные прецизионные шкафы для серверных комнат

Прецизионные кондиционеры выпускают трёх типов:

• Охлаждающие. Имеют ограниченный функционал кондиционирования, рассчитанный исключительно на понижение температуры в помещении.
• Охлаждающие с дополнительным увлажнителем воздуха. Дополнительно предусмотренный увлажнитель в конструкции прибора позволяет сделать воздух более приятным и освежающим.
• Комбинированные устройства, включающие в себя как функцию охлаждения по температуре, так и обогрева.

Преимущества кондиционеров Royal Clima

Кондиионер royal clima

Основным достоинством является низкий шум и воздушная очистка помещения, состоящая из нескольких систем серебряным и угольным фильтром. При очистке удаляются запахи, пыль и различные воздушные примеси. Наличие ионизатора создает микроклимат в дом, схожий горным или лесным воздухом.

Оригинальным дизайном отличается серия Vela Chrome. Внутренний блок имеет цветную вставку. Основной цвет серебряный, но можно заменить на любые оттенки, от синего до золотистого. Имеете встроенный дисплей под панелью, а небольшие габариты и контроль людей в комнате выгодно выделяют эту модель.

Все оборудование для кондиционирования этой компании имеет следующие преимущества:

• внергосберегающий класс А/А;
• выключение дисплея с помощью пульта;
• оригинальный и привлекательный внешний вид;
• защита от скачков напряжения;
• функциональные фильтры очистки;
• японские компрессоры;
• режим сна, автоповтор, самодиагностика и т. д.

Основные линейки кондиционеров и продукции

Компания пока не разработала полноценный русскоязычный сайт, информация о ее продукции частично размещена у немногочисленных представителей. Там можно ознакомиться с базовыми ценами, фото моделей, получить минимальные сведения о специфике работы. Рассмотрим основные линейки, которые в настоящее время предлагает производитель.

Mini Space EC

Базовые технические параметры:

• мощность охлаждения варьируется от 12,1 до 31,7 кВт;
• установлен увлажнитель с подогревом;
• используется высокотемпературный хладагент R134A;
• установлены вентиляторы с двигателями постоянного тока.

Применение EC технологии положительно сказывается на экономном потреблении электроэнергии. Возрастет эффективность работы оборудования – до 92%.

Система реагирует на изменение теплопроводности воздуха в помещении. На основании информации от датчиков регулируется температура и влажность.

CyberRow

Важно знать особенности работы, которыми обладают прецизионные кондиционеры Stulz, инструкция подробно описывает следующие моменты:

• мощность охлаждения – от 24 до 56 кВт;
• рекомендуется установка между шкафами с оборудованием;
• можно перекрыть одно из отверстий для выхода воздуха для концентрации потока на определенной территории;
• рядное подключение, дублирование работы блоков.

Высокоточный модуль предназначен для регулировки температурного режима на определенной площади. Дополнительно учитывается схема расположения обслуживаемого оборудования.

Важно – производитель дает ограничения на микроклиматические параметры обслуживаемого помещения. Комплект оборудования не монтируется в комнатах с агрессивной средой, сильным магнитным или тепловым излучением

Сплит-системы Split-Air

• мощность охлаждения – от 3,8 до 11,1 кВт;
• две зоны распределения воздушного потока – горизонтальная и вертикальная;
• эффективная система очистки воздуха;
• возможна потолочная установка кондиционера.

Преимущество – интеграция с напольными моделями производителя. Это позволит оптимизировать работу всего комплекса, сконцентрировать направление потока в конкретный объем комнаты.

Особенности продукции Stulz – обслуживание кондиционеров может осуществлять местный персонал после прохождения инструктажа. Монтаж и ремонтные работы нужно доверить представителям компании.

Преимущества и недостатки прецизионных кондиционеров

Прецизионные кондиционеры относятся к разряду высокоточного оборудования, а точнее — надёжных и долговечных устройств с высокой мощностью. Покупка такого агрегата однозначно решит проблему контроля температурного режима в помещении.

Преимущества прецизионных устройств:

• Возможность поддержания точного температурного порога. В среднестатистических кондиционерах данного типа, шаг изменения составляет 0.5 градуса.
• Контроль влажности в пределах 3%. Исключительно для приборов со встроенным увлажнителем.
• Способность бесперебойной работы без необходимости отключения или какой-либо перезагрузки.
• Многие модели обладают дополнительным резервным блоком, который начинает функционировать после в случае отключения основного.

Современная серверная и ряд прецизионных устройств

Данные устройства обладают и своими недостатками, к которым относятся:

• Слишком высокая ценовая политика. Прецизионные кондиционеры сложны в изготовлении, требуют массу комплектующих деталей и соответствующих специалистов по сборке и настройке. Поэтому каждый прибор обладает высокой стоимостью.
• Сложный монтаж. Для подключения прецизионных устройств следует вызывать специалистов, которые не только доставят кондиционер и проведут его установку, но также настроят его работу.
• Обладают большими габаритами. Что подразумевает соответствующую транспортировку и доставку на место установки.
• Не созданы для бытового назначения. Актуальность использования только в качестве источника охлаждения технических или технологических помещений.

Сравнительные характеристики нескольких моделей

Для сравнения приводим характеристики нескольких моделей кондиционеров Liebert Hiross.

Модель	HPS06	HPS08	HPS10
Холодопроизводительность, кВт	6,4	8,1	10,1
Мощность компрессора, кВт	1,7	2,2	3,0
Уровень звукового давления в помещении (max), Дба	58	62,5	62,5
Максимальная температура наружного воздуха, ºС	52	50	50
Хладагент	R407C	R407C	R407C
Электрический обогрев фильтра (дополнительно), кВт	1,5	1,5	1,5
Размер модуля испарителя (ШхГхВ), мм	800х800х310	800х800х310	800х800х310
Размер модуля конденсатора (ШхГхВ), мм	920х390х840	920х390х840	920х390х1190

Купить такую технику возможно только в специализированных центрах и фирмах. Там же можно получить полную консультацию по необходимым системам для заявленных целей. У специалистов имеется расширенный каталог с подробными техническими данными.

Встроенный чиллер с прямым расширением с удаленным конденсатором

Range: 13÷48 kW

доступные модели

• In-rack
• In-row

продукт плюс

• Датчик Blower
• Точность управления температурно-влажностным режимом
• Испаритель с гидрофильным покрытием
• Повышенная плотность мощности

Описание

Встроенный чиллер линейки NRCD HiRef представляют собой идеальное решение для охлаждения шкафов в малых и средних ЦОД, где необходим постоянный и точный контроль параметров относительной влажности окружающей среды 24 часа в сутки. Они особенно подходят для небольших установок, где невозможно иметь чиллер или где имеющиеся ограничения не допускают присутствия воды в центре обработки данных.

Дизайн внутреннего помещения и тщательный выбор компонентов обеспечивают максимальную энергоэффективность блока, позволяя получить максимальную экономию при управлении всей системой.

Конфигурации

В зависимости от режима охлаждения стоек шкафов, которое может достигаться путем создания холодных и горячих коридоров в центре обработки данных или при помощи деления на отсеки и локализованного охлаждения, линейка NRCD представлена в двух различных конфигурациях:

• Конфигурация “в стойке”, в которой создается замкнутый контур между встроенным чиллером и стойкой шкафа
• Конфигурация “В ряду”, где холодный воздух выбрасывается в холодный коридор к каждому шкафу в стойке и горячий воздух всасывается из встроенного чиллера в «горячий коридор».

Особенности

Благодаря датчику Blower HiRef, вы можете измерить температуру воздуха в горячем коридоре (возврат от блоков) при отключенных вентиляторах, обеспечивая своевременность восстановления заданного значения уставки и точность регулирования температуры. Он позволяет также избежать бесполезных затрат электроэнергии.

Встроенный микропроцессор позволяет изменять тепловую нагрузку, посредством комбинированной модуляции расхода воздуха с помощью управления вентиляторами ЕС (базовая комплектация), а также холодопроизводительность с помощью регулирования скорости компрессоров с инвертером постоянного тока (базовая комплектация). Это не только позволяет выполнять очень точную регулировку температурно-влажностных параметров среды, но и максимально экономить энергию при частичных нагрузках.

Все модели линейки NRCD серийно оснащены теплообменниками с гидрофильным покрытием оребрения. Наличие специального покрытия, в сочетании с правильным проектированием скорости пересечения воздушного потока, способствует сбору конденсата в процессе влагоудаления, позволяя избежать перемещение капель наружу;. Внутренний дизайн и особое расположение компонентов позволяют размещать испарительную батарею с увеличенной поверхностью для теплообмена. Площадь блока остается небольшой, максимально используя занимаемое в помещении серверной пространство.

Технические характеристики

• Встроенные компрессоры BLDC Twin Rotary с высокими эксплуатационными характеристиками в базовой комплектации
• Расширительный клапан с электронным управлением в базовой комплектации
• Вентиляторы EC в базовой комплектации
• Функция увлажнения и влагоудаления
• Соединение хладагента сверху или со дна блока
• Двойной поддон для сбора конденсата из нержавеющей стали

??brochure??

Информация о данном оборудовании

Запрос

Монтаж прецизионных кондиционеров

Монтаж прецизионного оборудования состоит из следующих этапов:

• строительные и монтажные работы в ограждениях, перекрытиях, цель которых – проложить трассы для коммуникаций системы;
• размещение, закрепление основы, каркаса, фундамента для внешнего модуля;
• монтаж прецизионного наружного блока;
• монтаж прецизионных кондиционеров (внутренний модуль);
• размещение охлаждающего контура;
• оборудование дренажной системы;
• электротехническая часть (прокладывание кабелей, проводов, подключение блока управления);
• проведение подготовительных работ к запуску;
• испытание системы;
• опробование оборудование на протяжении 24 часов при предполагаемой тепловой нагрузке, стандартных условиях окружающей среды.

Установка прецизионных кондиционеров должна производиться только специалистами фирмы с многолетним стажем работы в данной области.

STULZ выводит технологии чиллеров на следующий уровень

Компания STULZ объявила о выходе на рынок инновационной линейки чиллеров CyberCool WaterTec с водяным охлаждением для внутреннего размещения. Линейка включает в себя пять моделей с холодопроизводительностью от 350 до 1400 кВт. CyberCool WaterTec предназначены для широкой области применения, включая центры обработки данных, производственные объекты, а также коммерческие помещения.

Данные чиллеры изготовлены с использованием современных передовых энергоэффективных компонентов. Оборудование имеет большой выбор опций и широкий температурный диапазон холодоносителя (1-19°C). Также в чиллерах используется безмасляная технология компрессора Turbocor с магнитными подшипниками. Благодаря такой технологии снижается уровень шума в процессе эксплуатации, оборудование работает более эффективно при частичной загрузке и проще в обслуживании.

Технология распылительного испарителя в линейке CyberCool WaterTec использует экологически безопасный хладагент HFO-R1234ze и уменьшает его заправку до 70% по сравнению с затопленным испарителем

Также важно, что соблюдаются минимальные значения эффективности в соответствии со вторым уровнем директивы Ecodesign Европейского союза по сезонному коэффициенту энергопроизводительности (SERP) и по сезонному коэффициенту энергоэффективности (SEER) на 2021 год

Естественное охлаждение (free-cooling) является эффективным способом уменьшить потребляемую чиллерами энергию. CyberCool WaterTec может быть оборудован точно подобранным модулем свободного охлаждения, который минимизирует время работы компрессора и полностью интегрируется в систему управления. Гарантируется оптимизация при работе 24/7/365 в режимах естественного охлаждения (free-cooling), смешанного режима и режима работы компрессоров с плавными переходами между режимами.

Быстрый демонтаж благодаря модульной конструкции

Чтобы предложить наиболее гибкое решение, CyberCool WaterTec не только обеспечивает безопасность и энергоэффективность в будущем, но и отвечает практическим требованиям консультантов и специалистов по холодильной технике. Благодаря простому монтажу и компоновке, систему можно легко и быстро разобрать на её базовые компоненты. Съемный шкаф управления, который поставляется с завода, уже подготовлен к настенному монтажу и обеспечивает дополнительную функциональность.

В основе управления CyberCool WaterTec лежит система с использованием новейших аппаратных технологий для того, чтобы расширить функциональные возможности. Встроенный сенсорный экран позволяет точно контролировать все компоненты и параметры оборудования наряду с интеллектуальной частичной нагрузкой, параллельной работой, управлением насоса и клапана, и могут быть точно адаптированы к соответствующим требованиям заказчика. Кроме того, возможно простое соединение со всеми стандартными автоматизированными системами управления зданием (BMS).

Кристиан Лорман, руководитель производственного направления «Чиллеры» завода STULZ прокомментировал: «С нашей точки зрения, новый CyberCool WaterTec проложил путь для еще более энергоэффективного и экологического будущего в индустрии охлаждения, что особенно актуально в отношении текущей дискуссии о хладагентах и выбросах CO2».

HTS (Hosser Telecom Solutions) – официальный и крупнейший дистрибьютор прецизионных систем кондиционирования Stulz на территории Российской Федерации. Уже более 20 лет HTS специализируется на разработке инновационных решений по прецизионному кондиционированию с учетом обеспечения энергоэффективности и снижения операционных расходов на потребление электроэнергии для IT и телеком-объектов. Дополнительная информация – на сайте https://h-ts.ru/

STULZ GmbH (Hamburg, Germany) — один из мировых лидеров и ведущая европейская компания в сфере производства прецизионных систем кондиционирования для IT и Телеком объектов.
