Для чего предназначен водопроводный тройник

Фитинги для полиэтиленовых труб. Общее инфо

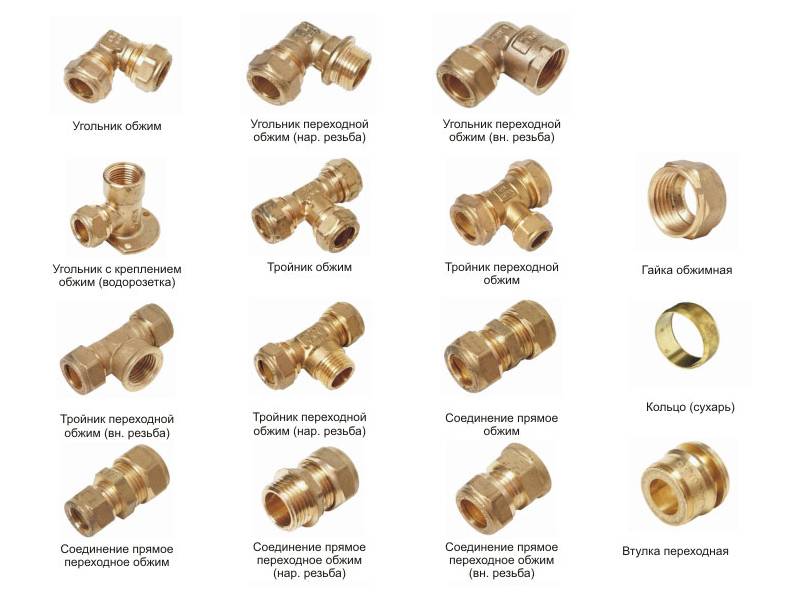

Виды фитингов

  1. Муфты
  2. Уголки
  3. Тройники и кресты
  4. Сгоны
  5. Переходники.

Уголки применяют, если требуется изменить направление.

Отвод предназначен для труб расположенных под прямым углом. Угол составляет 45 градусов или 90.

Тройники и кресты разветвляют трубную магистраль.Т- образный фитинг используют при соединении основного направления труб с вспомогательным. 90,67,45 градусов.

Крестовой фитинг помогает сделать разветвление четырех труб. Основное направление и два вспомогательных. Угол 45, 90 градусов.

Сгоны используется для монолитного соединения проложенных труб.

Компрессионные применяются для систем отопления, горячего и холодного водопровода. Требуют контроля. Используются в открытом монтаже.

Переходники. Колено осуществляет поворот канализационной системы. Чтобы исключить острых углов в системе водопровода используйте специальные фитинги или гибкие трубы

Область применения

Для монтажа водопровода используются фитинги из такого же материала , что и трубы. Полиэтилен позволяет свое применение в наземном, подземном монтаже и бестраншейном устройстве магистрали.

Фитинги из полиэтилена необходимы при создании любого типа коммуникации. Каждый фитинг выполнят отдельную функцию. Поворот системы, соединение готовых магистралей, образование вспомогательных ответвлений.

Полиэтилен хорош тем, что если потребуется в готовую(действующую) магистраль врезать дополнительное ответвление, это легко сделать применив фитинг.

Полиэтиленовые трубы и фитинги для них используются не только для водопроводных систем, также для канализации, отвода дренажных вод, защите электросетей, системы орошения и многого другого.

Подготовительные и монтажные работы

Если вы не понимаете, как поменять чугунную канализацию на пластиковую, тогда стоит обратиться за помощью к специалистам. Если же пока все понятно, тогда переходим к подготовке материалов, вам понадобится:

  • пластиковая труба диаметром 50 мм;
  • фасонные элементы (крестовина, тройник, переходной или компенсационный патрубок, ревизия);
  • соединительная манжета из резины;
  • крепление для нового стояка.

Материалы, употребляющиеся в работе

Замена канализационных труб с чугуна на пластик, а именно, непосредственная установка тоже заключается в нескольких этапах, которым нужно в точности следовать:

В самый нижний отрезок трубы вставляется манжета, затем тройник или крестовина. Обязательно проверяйте, насколько плотны соединения.

  • До упора помещаете в обрезанную трубу компенсаторный патрубок. Но перед этим рекомендуется максимально затянуть верхний хомут скрепления. Не помешает примерить данную конструкцию к верхней обрезанной части стояка. Кстати, примерка осуществляется без резиновых манжет. Если опустить патрубок сложно, то дополнительно можно использовать полукруглую оправку специально предназначенную для этого.
  • В стене монтируется крепление, 3 шт. для вертикальной 50 мм трубы достаточно.

После окончательной сборки стояка устанавливаются элементы дополнительного назначения (прокладки, манжеты), торцевые части труб смазываются жидким мылом.

Для тех, кто не знал: стояк из пластика не имеет таких шумоизоляционных качеств, как чугунный, поэтому целесообразно сконструировать еще защитный короб. Это избавит вас от посторонних звуков в вашей квартире.

Так выглядит защитный короб для пластиковых труб

После того, как установлены все детали, все крепежные хомуты зажаты, можно переходить к проверке канализационной системы в действии. Для этого необходимо пропустить через нее большое количество воды. И если никаких потеков обнаружено не было, то замену определенной части трубопровода можно считать удачной.

Теперь вы точно знаете, как заменить чугунную канализацию на пластиковую, а главное, как это сделать правильно. И если вы четко будете следовать последовательности действий, то в итоге придете к хорошему результату. Аккуратное и внимательное отношение к замене канализации является гарантией того, что обновленная система прослужит не один год, а несколько десятилетий.

Разъемное соединение “американка”

В отношении этого термина нет однозначного, научного ответа. Поэтому воздержусь от претензий на истину — думаю со мной согласятся многие сантехники. Хотя некоторые
умники называют американкой любое разъемное соединение с накидной гайкой (см. ниже) — уверяю, что это не так!

Американка — это разъемное трубное соединение, состоящее из конусного ниппеля (он же полусгон) и накидной гайки с одной стороны, и седла для конуса с другой.
Седельная часть имеет резьбу для накидной гайки, которая удерживает ниппель в седле. В разных вариациях, ниппель может содержать резиновую прокладку или не обладать
оной.

Это соединение обладает довольно высокой надежностью и широко используется в инженерной сантехнике. Один из самых частых примеров использования — подключение радиаторов
отопления. Здесь американка обычно является частью конструкции запорного крана, вентиля или клапана. Именно поэтому у некоторых новичков складывается
впечатление, что американка встречается только вместе с запорно-регулирующей арматурой.

На самом деле этот узел встречается в отдельном исполнении, хоть и не так часто.

Ниппельная часть соединения чаще называется полусгон — именно это название можно встретить в каталогах инженерной сантехники. Однако термин “полусгон” не
ограничивается одними лишь американками, поэтому это название требует уточнения в некоторых случаях.

Для монтажа полусгона в систему требуются специальные ключи: шестигранник или сгонный ключ — зависит от конструкции конкретного полусгона.

Показаны полусгоны под разные ключи. Слева — под специальный сгонный ключ, справа — под шестигранный ключ.

Типы кранов и их отличительные свойства

Строительный рынок предлагает большой спектр данных устройств, используемых при подключении стиральной техники к водопроводной сети. Их можно разделить на два типа:

  • Кран водопроводный шаровый. Элементом перекрывания воды является шар, обустроенный во внутренней плоскости крана.
  • Многооборотные сантехнические изделия. В данном кране пластина выполняет функцию преграды прохождения потока водной массы.

Краны для подключения стиральной машины к водопроводу выпускаются в разнообразных моделях, отличающихся геометрией форм, основой материала, размерами и сопутствующими элементами оснащения

Приобретая изделие, следует обратить внимание на основу материала, так как от его качественных показателей зависит период эксплуатации

Самым популярным вариантом являются латунные изделия. При их производстве применяется сплав латуни. Основа материала может иметь покрытие никелем. Преимуществом таких кранов для воды является длительный срок службы и высокой показатель прочности. Недостатком — высокая цена.

Изделия, изготовленные на основе сплава силумина с добавками, имеют низкие показатели прочности и небольшие сроки службы.

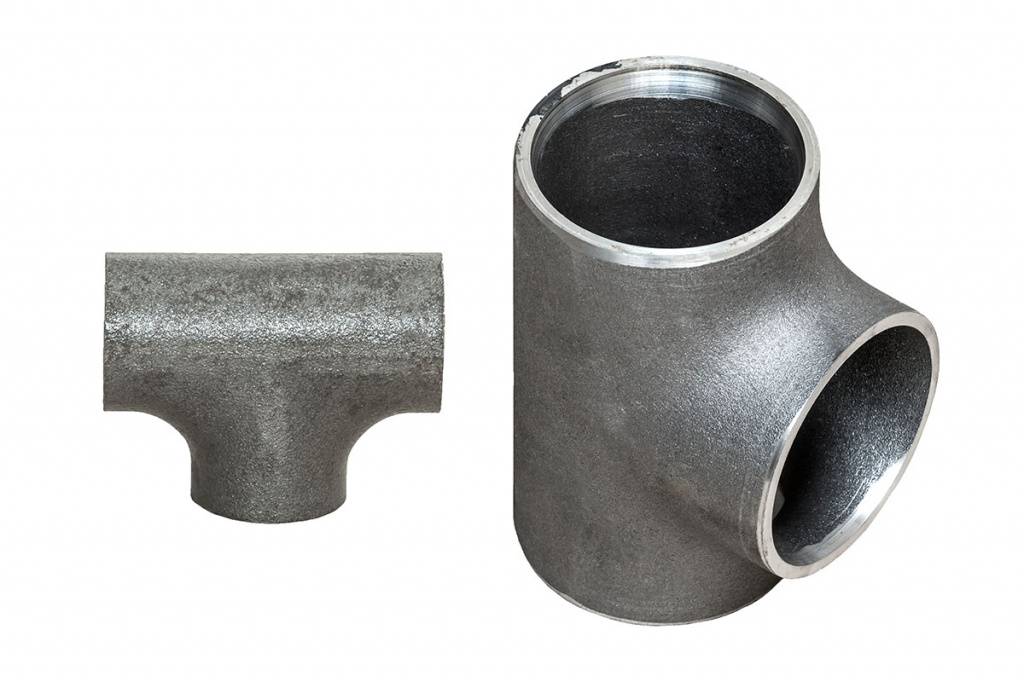

Виды равнопроходных тройников

Равнопроходные тройники, как правило, изготавливаются из низколегированной или углеродистой стали. Изделия предназначены для систем, по которым транспортируют нейтральные жидкости. Для агрессивных или пищевых сред необходимо использовать тройники из нержавеющей стали.

Равнопроходные изделия могут быть простыми – врезаются без усиления и подходят для систем с давлением до 2,5 МПа. При давлении выше 2,5 МПа трубы должны иметь малый диаметр. Также есть тройники, которые врезаются с усилием. Они предназначены для систем с большим давлением (до 4 МПа). Изделия могут быть с утолщенным штуцером, с седловиной и с накладками.

По типу изготовления равнопроходные тройники можно разделить на 3 вида:

  • сварные (свариваются горловина и корпус). Корпус – это база, соединяющая два элемента магистральной трубы, а горловина – часть, которая крепится к ответвлению трубопровода. Наиболее экономичными из всех сварных элементов являются простые врезные;

Установка нового

  1. На верхний обрезок чугунной трубы надевается резиновая манжета. Соединение тщательно промазывается герметиком.
  2. На манжету сверху устанавливается пластиковый переходник.
  3. В нижней части в раструб вставляется второй резиновый переходник.
  4. Компенсатор устанавливается в тройник, каждое соединение тщательно промазывается герметиком.
  5. Труба крепко закрепляется хомутами на стене во избежание смещений.

Важно точно рассчитывать свои силы и возможности при проведении подобных работ повышенной сложности. Замена канализационного стояка – работа для опытной бригады сантехников

В случае ошибки и прорыва канализации, стоимость ошибки может оказаться очень высока.

Что собой представляет

Тройник из ПВХ – это соединительная деталь для трубопровода. Она имеет три проходных отверстия, оснащенных соответствующими типами соединений.

Назначение и сферы применения

Предназначается для создания ответвлений в ПВХ трубопроводах, направляет потоки рабочей среды в необходимую сторону. Фитинг позволяет подключать к магистральной трубе отводы, сантехнические приборы, запорную и регулирующую арматуру. Им можно соединять трубы в углах, на прямых отрезках, использовать в качестве перехода на другой диаметр, подключать в конце системы, устанавливая в фитинге заглушку.

Использоваться тройник из ПВХ может только с трубами из такого же материала. ПВХ не сильно термостойкий полимер. Его максимум – 50 °С. Поэтому ПВХ чаще используют в канализационных сетях. Фитинг ПВХ – обязательная часть любой канализационной или ливневой системы из поливинилхлоридных труб.

Соединители ПВХ устанавливаются на безнапорные системы водопровода, например, для подключения шлангов к дачному трубопроводу. Используются для монтажа круглых каналов в вентиляции и кондиционировании.

Отличаются прекрасными физическими и механическими качествами: обладают высокой прочностью и длительным сроком службы, не ржавеют, герметичны, не выделяют вредных веществ при использовании, экологически безвредны.

Что такое фитинги


Конструкция пресс-фитинга

Фитинги – это вид соединительной арматуры, предназначенный для организации систем отопления, водоснабжения и канализации в помещениях жилого и общественного назначения. С помощью этих деталей с трубами можно выполнять следующие операции:

  • поворот магистрали;
  • разветвление;
  • переход с одного диаметра на другой;
  • блокировку линии.

Фитинги для трубопроводов выполняются из разных конструкционных материалов и обеспечивают надёжное и герметичное соединение элементов водопровода и других технических систем. Трубные фитинги позволяют демонтировать часть водопроводной или канализационной магистрали, провести необходимые сантехнические работы и собрать всю систему заново, используя резьбовые соединения.

Что нужно предусмотреть при подборе тройников?

Выбирая фитинги для канализации, важно учесть следующие моменты

  • Размерность . Диаметр тройника должен соответствовать диаметру трубопровода, в противном случае установить изделие не удастся.
  • Тип . На рынке представлена продукция из стали, ПВХ и чугуна. Материал тройника не должен отличаться от материала трубопровода.
  • Состояние . К монтажу допускаются изделия без дефектов. Наличие последних снизит герметичность линии, увеличит риск образования засоров.

Специалисты рекомендуют использовать сертифицированные тройники. Изделия соответствуют международным стандартам, обладают значительным ресурсом.

Материалы

Изготовление канализационных тройников производится из различных материалов. Помимо популярных полимерных моделей, фитинги из металла, керамики и асбоцемента также широко используются и имеют определённый спрос. Такие детали применяются для соединения труб, изготовленных из этих же материалов, согласно требованиям ГОСТа. Так, для чугунных систем допускается использование тройников, выполненных строго по ГОСТу 6942-1469, что объясняется особенностью соединения и эксплуатации данных трубопроводов.

От того, из какого материала изготовлен фитинг, зависит и тип его соединения. Например, для керамических и асбоцементных тройников допускается только раструбное соединение, тогда как для остальных видов может быть использовано резьбовое и безраструбное.

Вышеперечисленные тройники имеют достаточно узкую специализацию, поэтому самыми распространёнными и покупаемыми являются пластиковые модели из ПВХ, которые, в свою очередь, подразделяются на изделия из полиэтилена (ПНД) и полипропилена (ПП).

  • ПНД-тройник предназначен для использования в безнапорной канализационной системе и позволяет осуществлять соединение и разветвление труб без использования сварки. Фитинг изготавливается методом литья и подвергается специальной механической обработке. Соединение с трубами осуществляется при помощи компрессионных муфт, оснащённых зажимами, что значительно сокращает сроки проведения работ и упрощает монтаж. Ограничением в использовании данного способа соединения являются напорные системы, через которые жидкость проходит под большим давлением и может разорвать зажим.
  • ПП-тройник применяется практически во всех системах канализации и отличается высокой устойчивостью к высоким и низким температурам, а также общей прочностью. Фитинг может соединяться раструбно, и совместим со всеми видами труб. Важным нюансом при установке полипропиленовых моделей является их способность к расширению, возникающая при контакте с горячей жидкостью. Поэтому при установке трубы внутри раструба нужно оставлять зазор в 1 см. Для удобства монтажа на фитинге ставиться отметка, указывающая, до каких пор должна заходить труба.

Пластиковые тройники различаются по степени допустимой нагрузки, о которой говорит цвет изделия. Так, серые модели имеют более мягкую однослойную структуру и отличаются повышенной теплопроводностью. Это позволяет сбрасывать в систему горячую воду температурой до 60 градусов, не опасаясь за надёжность соединения тройника с трубопроводом. Рыжие фитинги предназначены для установки во внешние сети и отличаются повышенной устойчивостью к весовым и механическим нагрузкам. Это позволяет им легко выдерживать подвижки и пучение грунтов, а также воздействие, вызванное передвижением людей и транспорта.

Существуют тройники и для гофрированных труб. Они также изготавливаются из пластика, имеют двухслойную структуру, гладкую внутреннюю поверхность и соединяются с трубами посредством раструбов.

Советы по выбору

Выбирая водопроводный кран, следует условиями, в которых планируется эксплуатация прибора, и требованиями к функциональности:

Если планируется регулировка потока носителя, то шаровые механизмы – не самое подходящее решение, в полузакрытом положении они быстро изнашиваются.
Пластиковые (полиэтиленовые или полипропиленовые) модели стоят дешевле, но по прочности и периоду эксплуатации уступают стальным аналогам.
Обратите внимание на вес прибора. Чем тяжелее, тем больше внутренних деталей выполнено из стали, а значит, лучше качество.
Типоразмеры труб и входных патрубков крана должны совпадать.

Как врезать тройник в металлопластиковую трубу

При эксплуатации современных водопроводных магистралей нередко возникает необходимость в подключении к ним дополнительных бытовых устройств (стиральной или посудомоечной машины, например). В этом случае никак не обойтись без так называемой фитинговой врезки в действующую магистраль, которая может быть организована с помощью специального тройника, обеспечивающего получение ответвления от основного трубопровода.

Но перед тем как врезать тройник в металлопластиковую трубу желательно ознакомиться с существующими видами фитинговых соединений, а также с порядком их обустройства.

Виды фитинговых соединений

При врезке фитинга-тройника в разрезанную металлопластиковую трубу, как правило, используются такие известные способы оформления соединений, как обжим, опрессовка или посадка на резьбу.

В соответствии с используемым приемом могут применяться два вида фитинговых тройников, а именно:

Помимо указанных основных модификаций для врезки в металлопластиковые трубы могут применяться и комбинированные тройники, рабочие части которых оформляются под различные виды соединений.

Подобное разнообразие используемых соединений позволяет работать как с разъемными (обжимная гайка и резьба),

так и с неразъемными (пресс-гильза) монтажными схемами, что повышает функциональность обустраиваемого узла.

Так, при использовании тройника с одной внутренней резьбой и двумя обжимными гайками в систему можно будет подключать не только стиральную машину или посудомоечный аппарат, но и любой измерительный прибор с резьбовым штуцером.

Конструкции тройников и их монтаж

Большинство типовых фитинговых тройников, применяемых при врезке в металлопластиковые трубы, изготавливаются из латуни или бронзы литьевым способом. Используемые в них уплотнительные элементы (контргайки и обжимные кольца) также изготавливаются из бронзы. Отдельные виды таких уплотнителей могут выполняться как из резины, так и из современных пластичных полимеров.

Обратите внимание! На строительном рынке в продаже есть более дешевые тройники, изготовленные из силумина, но ввиду их низкого качества спросом они не пользуются. Профессионалы такими фитингами не пользуются

Так, пресс-гильзы тройников, врезаемых в металлопластиковые трубы, изготавливаются, как правило, из нержавеющей тонколистовой стали. Их латунные литые корпуса обычно комплектуются уплотнителями из пластичных полимеров.

При бытовой врезке тройника в металлопластиковые трубы чаще всего используются соединения обжимного или опрессовочного типа. Для их образования в первом случае применяются зажимные фитинги, а во втором – пресс-фитинги.

Технологические приемы, используемые при подготовке указанных типов сочленений, имеют много схожих черт. При этом реализация первого из них предполагает последовательное выполнение следующих монтажных операций:

  • сначала труба разрезается в месте врезки под углом в 90 градусов к своей продольной оси,
  • затем оба получившихся торца правятся так называемым калибром, придающим срезам рабочий вид (они не должны иметь каких-либо неровностей и заусениц),
  • после этого на торцах труб размещаются контргайки с обжимным кольцом-гильзой, после чего к ним последовательно пристыкуются оба ниппеля (внутренние штуцеры) монтируемого фитинга,
  • на заключительной стадии работ останется лишь зафиксировать трубные части соединений на ниппелях, уплотнив места их сочленения с помощью обжимных гильз.

Сразу отметим, что для образования надежного цангового соединения корпус монтируемого фитинга должен удерживаться во время обжима разводным ключом. Ну а для затяжки самой обжимной гайки лучше всего воспользоваться рожковым ключом.

Порядок образования пресс-фитингового сочленения отличается от уже рассмотренного нами ранее. Здесь не пригодятся привычные ключи, так как потребуется специальный инструмент – пресс-клещи, с помощью которых вставленные в тройник трубы обжимаются. Так получается неразборное соединение.

Для получения стандартного резьбового соединения монтируемый фитинг просто вворачивается на сгон трубы, рабочий участок которой (с заранее подготовленной наружной резьбой) предварительно уплотняется лентой ФУМ. Еще раз отметим, что резьбовое соединение фитингов с металлопластиковыми трубами используется крайне редко.

Как врезать тройник в металлопластиковую трубу Узнайте о том, как врезать тройник в металлопластиковую трубу. В статье рассмотрены варианты

Схемы водопровода

Чтобы проложить трубопровод для будущей системы водоснабжения, подготавливается схема. На ней указываются все элементы сети, основные технические характеристики трубопровода. Чтобы транспортировать воду от источника к нужному объекту, используют водоводы. Они могут состоять из 2-х и больше трубопроводов, которые располагаются параллельно относительно друг друга.

Чтобы подать воду к месту потребления, обустраивается наружная система водоснабжения. Вода, поступающая к конкретным точкам водоразбора внутри объекта, требует обустройства внутреннего водопровода. С учетом конфигурация наружная сеть монтируется по замкнутому либо разветвленному типу.

С помощью кольцевой сети обеспечивается постоянная подача жидкости. Но для обустройства такой системы потребуется большое количество расходного материала, включая арматуру, фасонные части.

Замкнутая сеть эффективна, если нужно обеспечить водой маленькое хозяйство. Тупиковая система обустраивается на объектах, где наблюдаются перерывы в водоснабжении либо происходят частые аварии.

Наружная система водоснабжения состоит из главных и второстепенных линий. Отдельный трубопровод необходимо для технической воды, которая не должна перемешиваться с питьевой водой. В таком случае рекомендуется сделать 3 схемы.

Отдельно подготавливается чертеж для технического и питьевого трубопровода. Дополнительно делают общую схему системы. Если чертеж выполняется самостоятельно, рекомендуется воспользоваться миллиметровой бумагой. При отсутствии навыков в составлении схем рекомендуется проконсультироваться со специалистами.

Вода из водопровода под давлением поступает во внутреннюю сеть. Для этого предусмотрен в почве специальный ввод, представленный в виде трубопроводного ответвления от наружной сети до водомерного узла или запорной арматуры, уложенной внутри обслуживаемого объекта.

С учетом расположения разводящей линии по отношению к водоразборным точкам, различают верхнюю и нижнюю разводку системы водоснабжения. В верхней разводке магистраль располагается выше точек водоразбора, а в нижней – ниже. В наружной сети наблюдается низкое давление, а во внутренней требуется высокое давление. Для этого устанавливают насос и специальный бак.

Кольцевая внутренняя сеть водоснабжения обустраивается для технологических целей. Если в ней предусмотрено 10 и больше точек, тогда её подключают к внешней системе с помощью двух и более вводов. Использование тупиковой схемы ограничено.

Наружная сеть водоснабжения прокладывается в почве. В местностях с постоянной мерзлотой водопровод проводится над землей. Для этого подготавливают специальные опоры, требующие последующей теплоизоляции. В качестве утеплителя применяется минеральная вата.

Самодельный фитинг


Самодельный фитинг

Для частных домов или загородных дач такое решение вполне приемлемо. Самодельный примитивный фитинг представляет собой отрезок обычной полипропиленовой трубы, на которую плашкой нарезана резьба.

Это позволяет монтировать деталь без использования паяльника, как обычные латунные резьбовые фитинги. Испытание таких систем под давлением показали, что они свободно могут выдерживать давление в 16 атм. Но не стоит такие системы нагружать давлением превышающим 4 атм, что вполне приемлемо для частного дома или дачи.

Соединение полиэтиленовых труб

Качественное соединение трубопроводов из ПЭ выполняется двумя способами:

  • Разъемным. При этом соединении происходит обжим изделий компрессионными фитингами, или с использованием стальных фланцев. Для выполнения процесса правильно, существует специально разработанная инструкция.
  • Неразъемным. Этот процесс выполняется сваркой встык или муфтовой сваркой. Для соединения деталей с трубопроводом применяются сварные фитинги, которые называются сегментными, и состоят они из отдельных секций полиэтиленовых труб. Сварные фитинги используются для соединения труб в местах их разветвления. Трубопроводы с сегментными фитингами, применяются для транспортировки воды, и других жидких, и газообразных составов.

Муфтовая сварка производится с электросварными фитингами, образец которых можно видеть на фото.


Фитинг для водоснабжения

Технология «электроплавлением», при которой используются электросварные фитинги, самый распространенный способ сварки полиэтиленовых труб. Электросварные муфты устойчивы к коррозии, к воздействию вредных химических веществ, ударопрочные, имеют большой срок службы.

Как правильно стыковать трубы с электросварным фитингом, показывает видео в этой статье.

Как выбрать вентиль для воды

При выборе вентиля на водопровод рекомендуется обратить внимание на:

  • вид устройства;
  • материал, из которого изготовлен вентиль;
  • способ крепления.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

  • клапанные;
  • шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Принцип работы клапанного вентиля

Основными достоинствами клапанного вентиля являются:

  • наличие возможности управления потоком воды;
  • возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

  • недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
  • сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

Принцип работы вентиля с запорным шаром

К преимуществам шаровых вентилей относятся:

  • простота устройства, которая гарантирует длительный период использования;
  • полная герметичность в перекрытом положении;
  • простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

  • невозможность ограничения потока (исключительно полное перекрытие);
  • невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;

Вентиль прямого прохождения воды

прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;

Проходной вентиль с меньшим сопротивлением

угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Вентиль для установки на изгибе труб

Выбор материала вентиля

Вентиль перекрытия воды может быть изготовлен:

  • из латуни. Материал отличается небольшим весом, малыми габаритными размерами и долговечностью. Основной недостаток – высокая стоимость. Латунный вентиль может быть установлен как на холодную воду, так и на горячую;
  • из бронзы. Стоимость бронзового вентиля выше, чем латунного, а характеристики устройств практически идентичны;
  • из нержавеющей стали. Относительно дешевые устройства больше подвержены оседанию накипи. Поэтому для горячей воды практически не используются;
  • из пластика. Пластиковые вентили также отличаются долговечностью и невысокой стоимостью. Пластик практически не подвержен коррозии и оседанию накипи.

На металлические трубопроводы устанавливаются латунные или бронзовые вентили, а также устройства из нержавеющей стали. Пластиковые вентили устанавливаются исключительно на пластиковые водопроводы.

Подбор способа крепления вентиля

По способу крепления водопроводные вентили подразделяются на:

резьбовые. Монтаж производится при помощи резьбы и фиксирующей контргайки, которая имеется на водопроводной трубе и самом устройстве. Резьбовой вентиль надо подбирать по виды резьбы (внутренняя, наружная), ее диаметру и шагу. Установка возможна как на металлический, так и на пластиковый водопровод;

Вентиль для водопровода с внутренней резьбой

фланцевые. Крепятся при помощи специальных устройств (фланцев), расположенных на краях вентиля и водопроводных труб, и соединенных между собой крепежными болтами. Устройства устанавливаются преимущественно на металлические водопроводные системы;

Вентиля, фиксируемые при помощи специальных элементов

приварные. Монтируются методом сварки. Приварные вентили могут быть установлены на металлические и пластиковые трубопроводы.

Водопроводный вентиль, устанавливаемый методом сварки

Резьбовые и фланцевые вентили можно снять для проведения ремонта и установить заново. Приварной вентиль установить второй раз не получится.

Виды и преимущества

Данные изделия принято классифицировать по нескольким критериям.

В зависимости от способа монтажа в системе запорные вентили подразделяются на:

Муфтовые. Рассчитаны исключительно под резьбовой монтаж. Поэтому торцы вентиля запорного муфтового оформлены под внутреннюю или наружную резьбу. Изготавливается запорная арматура данного типа из латуни либо стали. В первом случае она применяется лишь в бытовых трубопроводах. Причём и латунный, и стальной вентили устанавливаются в магистралях с низким давлением рабочей среды – до 15,792 атмосферы (1,6 МПа). Существует и другое конструктивное исполнение подобной сантехнической арматуры. Так, сегодня можно купить латунный запорный муфтовый вентиль под установку на резьбовые обжимные фитинги;

Фланцевые. Изготавливается корпус фланцевой детали из стали или чугуна. Её монтаж выполняется по совершенно иной схеме. Магистральные торцы корпуса этой арматуры заканчиваются фланцами. Эта конструкция более прочная. Поэтому приоритетной сферой применения вентиля запорного фланцевого являются инженерные коммуникации со средним уровнем давления – 10 МПа. Такая особенность позволяет применять данные устройства в промышленных и коммунальных магистральных трубопроводах. Практикуется фланцевый монтаж на трубах диаметром 10 ≤ D ≤ 1600 мм.

Оформление торцов – не единственное отличие вышеуказанных типов запорной арматуры. Фланцевый вентиль намного больше по сравнению со своим муфтовым аналогом. В цифрах это выглядит следующим образом: размер фланцевого вентиля может достигать 300 мм, в то время как размерный ряд муфтовых изделий заканчивается на отметке 63 мм.

Вентили различаются способом соединения — резьбовым, муфтовым, фланцевым

Помимо этих двух групп запорных деталей существует ещё и третья разновидность – вентили, конструкция которых рассчитана на сварной монтаж. Их магистральные торцы оформлены в виде гладких патрубков. Сфера применения сварного запорного вентиля – промышленные трубопроводы, работающие под давлением более 10 МПа.

В зависимости от конструкции корпуса вентили бывают:

Угловые. Соединяют расположенные перпендикулярно друг по отношению другу две трубы. Вентиль запорный угловой обладает следующими преимуществами:

  • эффективность и простота конструкции предоставляют возможность легко эксплуатировать и ремонтировать изделие.
  • по сравнению с задвижкой – небольшая строительная высота;
  • перекрытие потока рабочих сред обеспечивается малым ходом крана.

Проходные. Монтируются такие изделия на горизонтальном либо вертикальном узле трубопровода. Конструкция вентиля запорного проходного бывает двух видов: сильфонная (с высокой степенью герметичности) и сальниковая. Из недостатков такой детали эксперты выделяют:

  • высокое гидравлическое сопротивление;
  • довольно большой вес;
  • сложность конструкции корпуса. Это обусловливает тот факт, что для облегчения манипуляций проходной вентиль часто комплектуется электроприводом;
  • большие строительные размеры;
  • наличие зоны застоя. Там могут скапливаться частицы ржавчины, что, как правило, приводит к коррозии.

Конструкция сильфонного вентиля обеспечивает более высокую степень герметичности, чем сальниковые устройства

Корпус запорного проходного муфтового вентиля имеет 2 штуцера, на которых нарезана внутренняя или наружная резьба. В последнем случае муфта накручивается на корпус, а в сгон трубопровода монтируется её свободный конец. При наличии на запорной арматуре внутренней резьбы соединение с трубой выполняется путём вкручивания сгона в корпус проходного стального или латунного запорного муфтового вентиля.

Прямоточные. По внешнему виду устройство данного типа схоже с проходным вентилем, но длиннее и намного больше по размерам. Его конструктивное исполнение характеризуется тем, что патрубки располагаются противоположно друг другу. Регулировка потока в этом запорном вентиле осуществляется за счёт поперечного перемещения пропускного элемента, когда седло устройства совмещается с границами пропускного отверстия. Несомненным достоинством такой запорной арматуры является отсутствие зон застоя и малое гидравлическое сопротивление.

Канализация и сантехнические трубы


Полимерные трубы для канализации все чаще приходят на смену чугунным благодаря легкой замене и коррозийной устойчивости.

Сантехнические конструкции для канализации. В этом направлении прогресс тоже не стоит на месте, а двигается вперед огромными шагами. Чугунные трубы используются все реже и реже. Отказ от их использования связан с рядом недостатков. Это:

  • низкая коррозионная устойчивость (особенно при кислой рабочей среде);
  • низкое давление при образовании отложений на стенках труб;
  • трудоемкий ремонт и другие.

На сегодняшний момент практически во всех канализационных системах происходит замена чугунных изделий на полимерные (полипропилен, полиэтилен и т.д.). Чаще всего используются полиэтиленовые или же полипропиленовые детали.

Канализационные системы делятся на:

  • наружные;
  • внутренние.

И изделия для их монтажа используются разные. В наружных безнапорных канализациях используются трубы однослойные, реже двухслойные. Стенки труб гофрированные, что повышает кольцевую жесткость. И естественно, при наружной канализации требуется утеплитель. Утепление таких элементов осуществляется из вспененного пенополиуретана.

Внутренняя канализация требует гладкой поверхности. Используются однослойные или трехслойные изделия. Трехслойные подразумевают в своем составе средний слой, помогающий в изоляции от шума. Бесшумные канализационные системы – очень важный фактор.

Эксплуатация и уход

Водопроводные и канализационные сети по классификатору ОКОФ относятся к сооружениям со сроком службы 15 лет и более. Минимальный срок эксплуатации вантузов, устанавливаемых на этих сетях, составляет 12 лет.

Техническое обслуживание проводится ежегодно, а для сетей водоотведения – дважды в год. На каждое устройство заполняется карточка с датой начала эксплуатации, куда заносятся даты ревизий и ремонтов.

Профилактика заключается в прочистке выходных отверстий, а также в промывке внутренней полости чистой водой под давлением. Если на корпусе сделаны промывочные отверстия, не обязательно демонтировать устройство, но нужно отключить его от магистрального давления с помощью запорной арматуры.

При отсутствии промывочных втулок проводится демонтаж вантуза, а затем его промывка и очистка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
