Как правильно рассчитать толщину плитного фундамента

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

  • подбор геометрических параметров;
  • расчет бетона на фундамент;
  • и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагруженияВычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое36м2*180кг/м2*1,4 = 9072 кг
Сумма349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

  • Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
  • При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

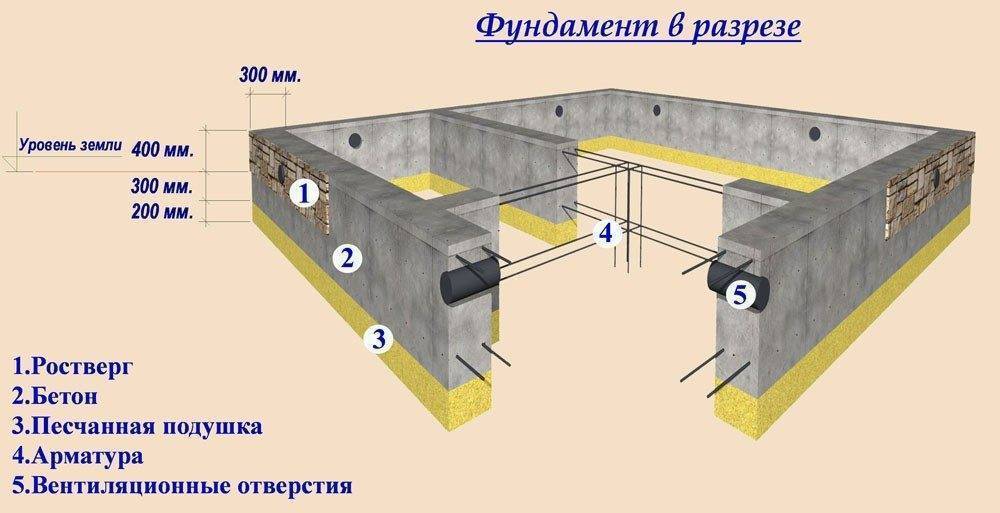

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Особенности проектирования плитного фундамента

При создании проекта будущей постройки инженеры учитывают множество факторов, таких как:

особенности грунта, на котором будут производиться строительные работы;

масса будущих конструкций;

эксплуатационный вес, согласно СП 20.13330.2011.

Но проектирование плитного фундамента имеет значительные отличия, так как это – единая, совместно работающая конструкция «плита – надфундаментная часть».

Он не должен быть меньше площади возводимой постройки, все консольные части также должны учитываться. Это значит, что при планируемой облицовке тяжелыми материалами, например, кирпичом, нужно проектировать закладку плиты больших размеров для обеспечения опорной площади.

Большое значение при этом имеет изучение отдельных узлов здания и его несущих конструкций. На чертежах указывается эпюры распределения нагрузок и их направление

Важно грамотно смоделировать изгибающие нагрузки, возможные крены, действующую на плиту во время эксплуатации. Для этого специалисты используют компьютерные технологии с возможностью 3D-моделирования

Популярный софт для проектирования в строительстве – ZWCAD – аналог зарубежного ACAD, но менее дорогостоящий;

С помощью таких программ можно произвести расчет толщины монолитного плитного фундамента, пример плиты которого выводят на экран в виде трехмерной модели.

Расчет толщины

Благодаря своим свойствам нижний песчаный слой защищает фундамент от поступления излишней влаги и равномерно распределяет нагрузку. Какова же толщина подушки фундамента?

Здесь все зависит от веса общей конструкции и колебания почвы в результате изменения погодных условий. Толщина подушки основания варьируется в пределах 20-60 см.

Делать основание под фундамент из песка несложно. Для этого нужно использовать песок только крупных фракций. Стены вырытой траншеи, перед засыпкой туда песка, стоит изолировать при помощи геотекстиля, чтобы предотвратить осыпание стенок, а также перемешивания частиц суглинистого или глинистого грунта с песком.

Если на участке преобладают пучинистые грунты, то желательно предварительно увлажнить песчаный слой и только потом выкладывать в траншею, не забывая тщательно утрамбовывать. Трамбовка должна выполняться с сохранением ровной горизонтальной поверхности основания из песка.

Когда все работы по выравниванию песчаного слоя и утрамбовыванию закончены, можно переходить к непосредственной заливке фундамента.

Технология расчета

Калькулятор для расчета плитного фундамента прост в применении, поэтому его можно использовать людям без особых строительных навыков, главное правильно ввести все необходимые данные:

  • параметры плиты (длина, ширина, высота);
  • габариты доски для опалубки (длина, ширина, толщина);
  • величина арматуры (ширина и длина ячейки, диаметр, число ячеек);
  • состав бетонной смеси ( количество мешков с цементом, вес мешка);
  • пропорции бетонной смеси (соотношение цемента, щебня и песка);
  • стоимость всех вышеперечисленных материалов (песок, цемент, щебень, арматура, доска).

Даже если вы собираетесь нанять профессионалов для строительных работ, полезно знать приблизительную сумму, которая уйдет на строительство плиточного фундамента.

Расчет нагрузки на фундамент

От правильности расчета нагрузки на фундамент зависит стойкость будущего здания.

Чтоб произвести точный расчет, необходимы такие ведомости:

габариты будущего здания ( этажность дома, толщина стен, материал)

На данном этапе важно узнать общую массу стен дома;
нагрузка на фундамент от перекрытий (стоит учитывать что перекрытия бывают разные: деревянные, металлические, железобетонные, выполнены с пустотных плит);
нагрузка, зависящая от вида кровли (для расчета необходимо выбрать тип крыши и материал);
на следующем этапе предстоит узнать нагрузку от фундамента (нужно выбрать тип фундамента и задать все соответствующие параметры);
для того, чтоб рассчитать отделку стен внутри, нужно задать все виды материалов, используемые для отделки, после чего программа произведет расчет, исходя из предыдущих данных;
на заключительном этапе необходимо ввести полезную нагрузку (нагрузка от находящихся в доме предметов, мебели, людей и т. д.)

Также следует учитывать нагрузку от снега, чтоб предотвратить проседание фундамента.

Нагрузка на фундамент рассчитывается только после утверждения проекта здания и всех нюансов стройки.
Сделать расчеты вы сможете здесь: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html

Определение площади фундамента под дом

Чтоб определить площадь фундамента под дом, необходимо произвести такие расчеты:

  • несущая способность грунтовой поверхности на строительном участке;
  • ориентировочная деформация почвы.

Расчет грунта, обладающего несущими способностями немного проще, поэтому вполне реально осуществить его самостоятельно.

Определить площадь фундамента под домом можно в два этапа:

  1. Высчитать вес конструкции постройки, выяснить снеговую и полезную нагрузку;
  2. Точный расчет размеров плитного фундамента.

Количество бетона

Плитный фундамент — это монолитная плита, которая укладывается, исходя из площади будущего дома. Чтоб узнать количество необходимого бетона, нужно рассчитать объем будущей плиты (умножьте площадь на толщину монолитной плиты).

Порядок расчета плитного фундамента

Расчет плитного фундамента производится учитывая параметры здания и происходит в несколько этапов:

  • строительные материалы для создания подушки (песок, щебень) рассчитываются таким образом: толщина слоя засыпки множится на площадь;
  • теплоизоляционный слой равняется площади фундаментной плиты;
  • гидроизоляционный слой равняется площади фундамента и ширине нахлестов по бокам (приблизительно 15 см);
  • высчитывается количество бетона вышеуказанным способом;
  • количество необходимой арматуры зависит от размеров ячеек;
  • проволка для связки арматуры рассчитывается 30см на одно связывание арматур. Для того, чтоб узнать количество проволочных отрезков, необходимо высчитать количество арматурных пересечений;
  • общая длина щитов для опалубки должна ровняться периметру фундаментной плиты.После подсчетов количества строительных материалов будет куда проще подсчитать общую стоимость постройки.

Но кроме стройматериалов не забывайте о расходах на доставку, аренду строительной техники или помощь специалистов.

Глубина заложения

Глубина залегания основания из монолитной железобетонной плиты не так сильно влияет на выполнение им своей основной функции, как данная характеристика у других типов опор.

Тем не менее определение глубины заложения плитных фундаментов мелкого и глубокого заложения может варьироваться в зависимости от нескольких факторов:

  • от глубины промерзания грунта;
  • от типа грунта;
  • от общей нагрузки на грунт;
  • от уровня грунтовых вод.

Высота котлована и толщина монолитной плиты фундамента для различных типов почв указана в соответствующих нормативных документах, например, СНиП 2.02.01-83 и СНиП IIБ.1-62.

Ниже приведены примерные рекомендации при :

  1. Высота песчаной-щебневой подушки. Толщина может колебаться от 15 до 60 см и зависит от глубины промерзания почвы в данной местности и типа почвы. Если глубина промерзания почвы более одного метра, рекомендуется насыпать 40–45 см песка и 15–20 см щебня. Общая толщина составит 60 см. Если же глубина промерзания от 50 до 100 см, достаточно подушки общей толщиной 30–40 см.
  2. Толщина слоя теплоизоляции должна быть не менее 10 см в теплых регионах и 15 см в северных. Здесь необходимо учитывать, что чем выше влажность почвы, тем толще должен быть теплоизоляционный слой.
  3. Высота железобетонного основания не должна быть меньше 15 см. Такой слой используется при строительстве одноэтажных каркасных домов или хозяйственных построек. При возведении кирпичного или монолитно-бетонного строения толщину слоя рекомендуется делать 25–30 см.

Таким образом, расчет глубины залегания и толщины производится индивидуально на конкретно выбранном участке. Для северных районов с нестабильными грунтами необходим котлован глубиной 80–100 см при общей толщине основания в 100–120 см, для строительства на стабильных грунтах в теплых или умеренных климатических условиях достаточно глубины 30–40 см при толщине «пирога» в 50–60 см.

Как рассчитать толщину плиты

При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:

Первый этап: Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.

Второй этап: Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).

Третий этап: Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.


С подсчетом размеров плитного монолитного фундамента проблем обычно не возникаетИсточник znaybeton.ru

Четвертый этап: Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).

Пятый этап: После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).

Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытияи других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.

Видео описание

Как рассчитывается фундамент на онлайн калькуляторе, смотрите в видео:

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Видео описание

Как на самом деле рассчитывают фундамент профессионалы наглядно показано в следующем видео:

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Подготовительные работы

Чтобы правильно рассчитать фундамент, почву исследуют двумя способами:

  • отрывка шурфов, которые представляют собой глубокие ямы с размерами в плане 1х2 м (в среднем);
  • бурение скважин ручным буром.

В первом случае на тип грунта смотрят по стенкам шурфа. Во втором — проверяют почву на лопастях бура.

Для исследования почвы проводят осмотр стенок шурфа

Исследования проводят на глубину, которая на 50 см превышает предполагаемое заложение ленты (которое назначили только по отметке промерзания). При проведении работ надо выяснить следующие характеристики:

  • тип грунта в уровне подошвы;
  • расположение уровня грунтовых вод (УГВ);
  • наличие на участке линз слабой почвы.

Чтобы точно понять УГВ, потребуется провести исследование в нескольких точках. Минимум одна из этих точек должна находиться в низине участка. Работа в засуху не дает точного результата, поскольку влага может уйти глубоко в землю.

Линзы слабого грунта найти бывает сложно. Для этого нужно делать шурфы или скважины очень часто. В большинстве ситуаций в этом нет необходимости. Если во время строительства обнаружится такая неприятность, ее засыпают щебнем, гравием или песчано-гравийной смесью.

Если УГВ на участке находится глубоко, то можно использовать ленту глубокого заложения (более 1,5 м). При этом вода должна располагаться на 50 см ниже подошвы здания. При расположении УГВ на расстоянии менее чем 1,5 м от поверхности, разумно выбрать мелкозаглубленную конструкцию. Но такой тип имеет ограничения. Если влага находится выше, стоит рассмотреть другой вариант фундамента: плиту или сваи.

Выбор фундамента по заглублению зависит от УГВ

Тип основанияМаксимальная несущая способность в кг/см2
Галька с примесью глины4,50
Гравийный4,00
Песок крупной фракции6,00
Песок средней фракции5,00
Песок мелкой фракции4,00
Песок пылеватой фракции2,00
Суглинок или супесь3,50
Глинистый6,00
Просадочный1,50
Насыпной с уплотнением1,50
Насыпной без уплотнения1,50

Типы, которые обладают прочностью 2 и менее кг/см2, не рекомендуют использовать в качестве основания. Перед строительством потребуется выполнить их замену на песок средний или крупный.

Общий расчет стоимости монолитного фундамента

Можно примерно рассчитать общие расходы на монолитный фундамент:

  1. На разработку 10 соток под фундамент, учитывая работы экскаватора, потребуется примерно 750 рублей.
  2. На зачистку в режиме ручного труда – 500 рублей.
  3. На засыпку и утрамбовку -500.
  4. С использованием механизированного оборудования для утрамбовки -71,5 тыс.
  5. За укладку и подготовку сетки -98 тыс.
  6. За оклейку слоя гидроизоляции и сварку швов -700 рублей.
  7. Цементно-песчаная стяжка – 91 тысяча.
  8. Работы по формированию монолитного фундамента, сборку и разборку деревянной опалубки – 535 тыс.
  9. Стоимость арматурных штырей – 22 тыс.+14 тыс.
  10. За обустройство подвального помещения – 430 тыс.
  11. Работы по утеплению – 104 тыс.

Из простого арифметического действия можно понять, что приблизительно за полный комплект всех работ придется заплатить около 2,8 млн. рублей. Но эта сумма окупится, учитывая то, что не нужно будет ежегодно проводить коррекцию фундамента из-за его передвижения.

Примерная схема армирования плиты-фундамента. Хорошо показаны решетки, П-образные хомуты по краям и расставленные по площади плиты подставки-«пауки»

Для вспомогательных элементов арматурного каркаса (хомутов и «пауков») можно использоваться более тонкую арматуру, в том числе и гладкую, диаметром 8 ÷ 10 мм.

Итак, при расчете армирования плиты начинают с определения сечения прута основной решетки и шага укладки. Исходят из норм, установленных СНиП, что суммарная площадь поперечного сечения горизонтального армирования должна быть не меньше 0,3% площади сечения железобетонной конструкции.

Эта зависимость внесена в расположенный ниже калькулятор расчета. Длина и ширина плиты известны, высота — тоже, то есть площадь поперечного сечения вычислить несложно. Имеется возможность, варьируя шаг установки прутьев в некотором допустимом диапазоне, проследить, как изменяются необходимые диаметры прута, чтобы выбрать оптимальное решение.

Важно: если длина любой из сторон конструкции — более 3 метров, то диаметр прута основного армирования не может быть меньше 12 мм. Так как решетка имеет квадратную ячейку, рассчитывать диаметр прута можно по любой стороне фундаментной плиты – значение будет одинаковым для продольных и поперечных прутьев

Так как решетка имеет квадратную ячейку, рассчитывать диаметр прута можно по любой стороне фундаментной плиты – значение будет одинаковым для продольных и поперечных прутьев.

Калькулятор расчета необходимого диаметра прута основного армирования плиты

А сколько потребуется арматуры?

Два калькулятора, расположенных ниже, позволять быстро «прикинуть» сколько же арматуры потребуется для создания необходимого армирующего каркаса.

Калькулятор расчета необходимого количества основной арматуры

Необходимо указать линейные параметры плиты, количество ярусов армирования и планируемый шаг вязки решетки. Результат будет показан в метрах, а также пересчитан в количество целых стандартных прутов длиной 11.7 метра. Кроме того, в результат расчета сразу внесен 10-процентный резерв.

Калькулятор расчёта количества арматуры для дополнительного армирования

Для создания двухъярусной пространственной армирующей конструкции фундаментной плиты применяют вспомогательные детали – хомуты и подставки. Для их изготовления можно использовать арматуру, гладкую или периодического профиля, диаметром 8 или 10 мм.

П-образные хомуты связывают обе решетки по краям, соединяя соответствующие по расположению прутья обеих ярусов. Тем самым, кстати, создается еще и усиление армопояса как раз в полосе будущего возведения стен здания.

Длина прута для изготовления такого хомута обычно принимается за 5×h, где h – это расчетная толщина фундаментной плиты.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой

перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища. Кроме того, расчет толщины конструкции должен учитывать:

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Порядок возведения плитного фундамента

Несущие способности сплошного (плитного) фундамента превосходят по своим несущим способностям все остальные виды фундаментов. Основные этапы работы:

  1. Размечаем участок и проводим земляные работы, которых заметно меньше, если сравнивать с монолитным ленточным основанием. Надо выкопать котлован 20-30 см глубиной и засыпать песком.
  2. Песок нужно плотно утрамбовать, поливая водой, до такой консистенции, при которой на нём перестанут оставаться следы.
  3. Следующим этапом будет монтаж вводных частей всех коммуникаций: канализации, отопления, водопровода и т. д.
  4. Чтобы не повредить утрамбованную песчаную подушку, её иногда покрывают раствором цементной стяжки в 100 мм.
  5. Далее возводится опалубка с одновременным заложением листов пенопласта для боковой теплоизоляции.
  6. Поверхность застывшей стяжки надо покрыть гидроизоляцией, при этом между всеми листами должна быть обеспечена полная герметичность. Для надёжности применяют два слоя, используя в качестве верхнего покрытия плотную полиэтиленовую плёнку.
  7. Далее монтируют двухуровневый арматурный каркас «клетками» 20х20 см из прутьев диаметром от 12 мм. Вертикальные прутья арматуры устанавливают с шагом до 40 см. Для выдерживания расстояния между сетками часто применяют специальные пластиковые сетки опоры. Обязательно должно выдерживаться расстояние 50 мм от элементов арматуры до наружной поверхности будущей плиты.
  8. Последний этап – заливка бетонной смеси и мероприятия по его оптимальной выдержке и набору необходимой прочности. Оптимальный способ заливки бетона для плитного фундамента — заливка бетононасосом и уплотнение электрическим вибратором.

Процесс заливки монолитной плиты (видео)

Толщина плиты зависит от состояния почвы и массивности всего дома. Для коттеджей она равна 15 – 35 см. Плитный фундамент под кирпичный дом должен быть не меньше 20 см.

Построить плитные основания довольно просто, часто сложнее собрать необходимые средства для приобретения арматуры, материалов гидроизоляции и утепления, а также бетонной смеси или её компонентов. Тем не менее, решение сделать плитный фундамент для своего дома оказывается в ряде случаев единственно верным вариантом.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

  • сбор нагрузок;
  • расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузкиЗначениеКоэффициент надежности
Стены и перегородки
Кирпич 640 мм1150 кг/м21,2
Кирпич 510 мм920 кг/м2
Кирпич 380 мм с утеплением 150 мм690 кг/м2
Брус 200 мм160 кг/м21,1
Брус 150 мм120 кг/м2
Каркасные 150 мм с утеплителем50 кг/м2
Перегородки гипсокартонные 80 мм30-35 кг/м21,2
Перегородки кирпичные 120 мм220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м21,2 — для сборных и 1,3 — для монолита
Деревянные по балкам150 кг/м21,1
Крыша по деревянным стропилам
С металлическим покрытием60 кг/м21,1
С керамическим покрытием120 кг/м2
С битумным покрытием70 кг/м2
Временные нагрузки
Полезная для жилых зданий150 кг/м21,2
СнеговаяВ зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СП «строительная климатология».1,4

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь. Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности

Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия»

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Важно! Если в результате расчета у вас получится толщина плиты более 35 см, это указывает на то, что плитный фундамент избыточен в данных условиях, нужно посчитать ленточный и свайный фундаменты, возможно они окажутся дешевле. Если же толщина вышла меньше 15 см, значит здание слишком тяжелое для данного грунта и нужен точный расчет и геологические исследования

Утепление монолитной плиты

Чтобы уменьшить потери тепла плиту разными способами стараются утеплить. Иногда плиту размещают непосредственно на слое теплоизоляции. Практика показала, что намного эффективнее применять теплоизоляцию под стяжкой, при организации полов.

Такой вид утепления особенно актуален в домах с постоянным проживанием. Теплоизоляция обязательно должна наноситься на торцы плиты. Чтобы уменьшить пучинистые явления в грунте, а также общую глубину промерзания вокруг дома по периметру применяют горизонтальную изоляцию плиты шириной до одного метра. Как правило, утеплитель помещается прямо под бетонной отмосткой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
