Плинтусная система отопления: распространение тепла от уровня пола создает комфортный микроклимат

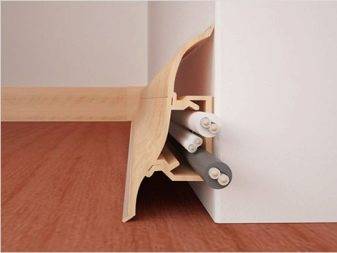

Плинтусное отопление и что это такое?

Плинтусной системой отопления называют отопительные приборы, которые в высоту не превышают 140 мм, а их толщина не больше 30 мм. Конструкция устанавливается над полом у стен по периметру комнаты.

Греющие плинтусы делают из меди, алюминия и латуни – материалов с высокой теплопроводностью. Внутри алюминиевого корпуса находится нагревательный элемент, состоящий из пары медных трубок с нанизанными на них пластинами из латуни, меди или алюминия.

Область применения

Плинтусный радиатор отопления предназначен для обогрева жилых помещений в многоквартирном или частном доме. Однако приборы подходят только для отопления комнат высотой не больше 4-х метров, поэтому в общественных заведениях они практически не используются. Исключение составляют детские дошкольные учреждения и гостиницы.

Преимущества и недостатки

Плинтусное отопление обладает следующими преимуществами:

  1. Благодаря принципам конвекции тепловые восходящие потоки хорошо прогревают воздух внизу и в средней части комнаты. Немного выше (на уровне головы человека) воздух будет чуть прохладней. Формирующийся микроклимат полезен для людей – человек будет ходить по теплому полу, сможет дышать прохладным воздухом. Самая комфортная зона для человека формируется на высоте полутора метров.
  2. Внешняя привлекательность – дополнительное преимущество отопительного оборудования. Корпус компактного прибора полностью скрывает непривлекательные отопительные коммуникации.
  3. Термоплинтусы считаются экономичным оборудованием, потому что на протяжении отопительного сезона работают в целом по 6-8 ч в сутки.
  4. Агрегат не создает такие активные конвекционные потоки, как традиционные радиаторы, поэтому в помещении циркулирует мало пыли, что очень полезно для здоровья людей.
  5. Плинтусное отопление можно использовать в помещениях высотой до 400 см.
  6. Все нагревательные элементы надежно закрыты, поэтому термоплинтус является безопасным прибором.
  7. Благодаря равномерному распределению нагретого воздуха в помещении углы не отсыревают, и в них не образуется плесень.
  8. За счет компактных размеров радиатора он не мешает расстановке мебели в помещении. При необходимости термоплинтус можно установить вокруг встроенного шкафа.
  9. Ассортимент расцветок и конфигурация отопительного прибора разнообразные. Корпус можно перекрашивать в нужный цвет.
  10. Термоплинтусы не пересушивают воздух в комнате, формируют благоприятный для человека микроклимат.

Недостатки плинтусного отопления заключаются в том, что после расстановки шкафов циркуляция воздуха в помещении ухудшается, а установить плинтус перед мебелью не получится. Термоплинтусы довольно дорогие, потому что изготавливаются из дорогостоящих металлов. Установку придется заказать у профессионалов, поэтому она тоже будет стоить немало. Отопительные системы из водяных теплых плинтусов самые дорогие. При протекании труб на стенах появятся пятна и разводы.

Виды плинтусного отопления

В зависимости от разновидности теплоносителя плинтусная система отопления бывает электрической и жидкостной:

  1. В электрических системах за нагревание воздуха отвечают ТЭНы, работой которых управляет терморегулятор с вмонтированным датчиком температуры. Этот датчик определяет уровень нагрева воздуха в комнате.
  2. В качестве теплоносителя в жидкостных системах выступает антифриз или вода. В каждом погонном метре таких устройств циркулирует 0,34 л жидкости, которая подогрета до 50-85°С. Регулировка температуры автоматическая или ручная (с помощью коллектора).

Электрический плинтус

Внешне электрические плинтусные конвекторы отопления очень похожи на водяные. Отличаются они только тем, что имеют клеммы для подключения к электросети. Прибор состоит из двух трубок, на которых закреплены пластины из латуни, меди или алюминия. В трубке снизу установлен ТЭН, а в верхней трубке проложена проводка.

Установка и сборка электрических систем проходит намного проще и быстрее, чем монтаж водяного отопления. Сначала устанавливается оборудование, прокладываются провода, а потом выполняется подключение к клеммам.

Встроенный терморегулятор позволяет поддерживать заданную температуру воздуха. Он сам отключает и включает нагревательные элементы. Благодаря использованию термостатов работа системы полностью оптимизирована, что позволяет экономить энергоресурсы.

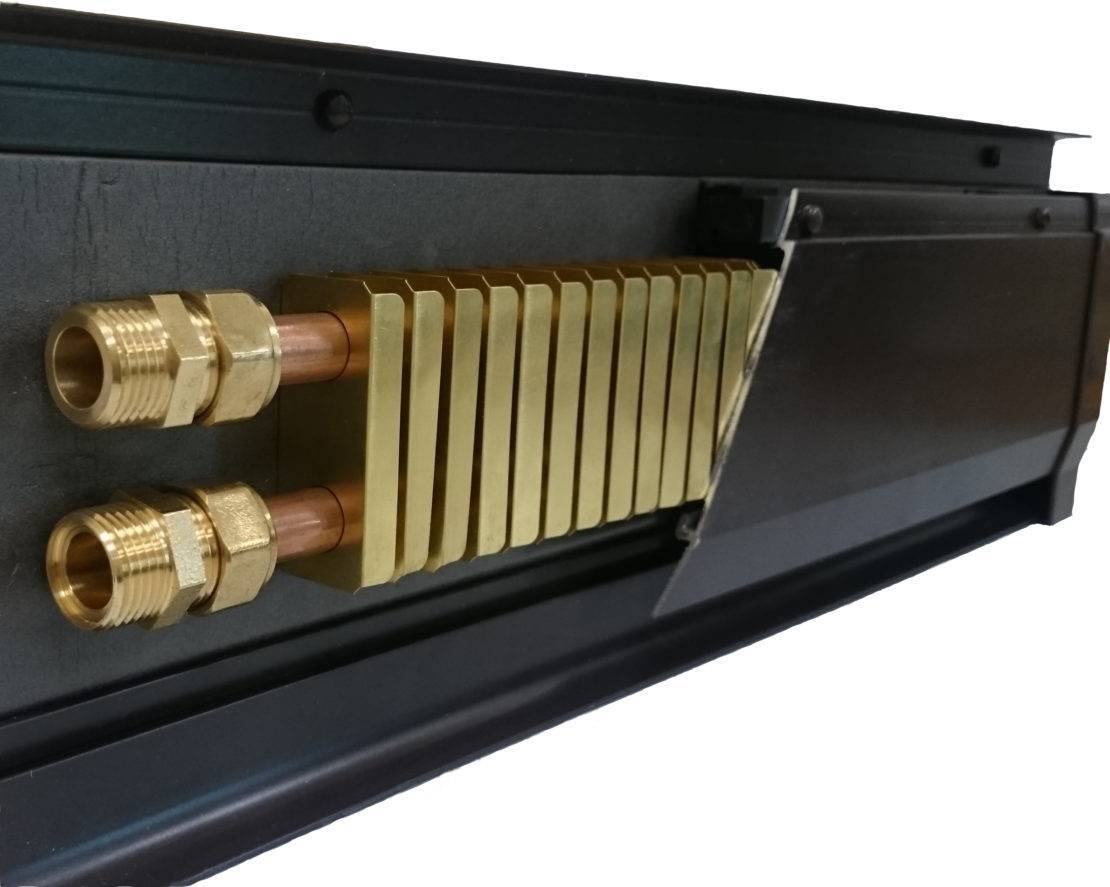

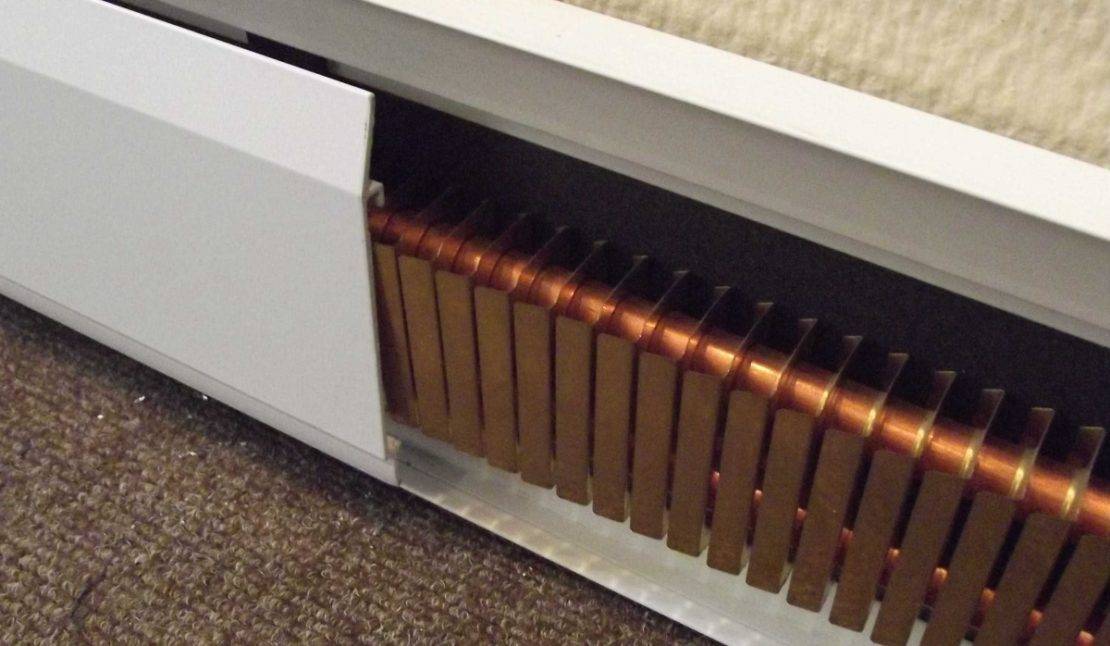

Водяной плинтус

В водяной системе нагревательные модули прикреплены к алюминиевой пластине сзади прибора. Она крепится к стене прямо над полом. С внешней стороны вся конструкция скрывается посредством еще одной алюминиевой пластины.

Водяная батарея-плинтус состоит из следующих элементов:

  • латунный пластинчатый радиатор;
  • трубы с циркулирующим теплоносителем;
  • внешняя декоративная панель с прорезями для циркуляции воздуха;
  • задняя панель для защиты стены от нагревания.

Подача теплоносителя осуществляется от распределительного коллектора, который укомплектован счетчиками расхода, воздухоотводчиками автоматического типа, отсечными и сливными кранами. Благодаря этим устройствам можно регулировать и контролировать работу отопительной системы.

Снизу и вверху обогревателя есть специальные прорези. Через прорезь снизу в прибор попадает холодный воздух. Когда он проходит через горячие пластины, то подогревается и выходит через прорезь в верхней части.

Чтобы достичь заявленной теплоотдачи в жидкостных системах, теплоноситель должен подогреваться до 65 градусов. При такой температуре лицевой панели прибор сложно назвать небезопасным.

Плюсы и минусы

Для того чтобы дать объективную оценку плинтусам для отопительных труб, стоит изучить положительные и отрицательные стороны такой напольной системы.

Среди преимуществ конструкции выделяются следующие специфические особенности:

  • Распределение тепла в комнате происходит равномерными потоками по всей площади. К положительным свойствам инфракрасного излучения относится способность прогревать только светопроницаемые объекты.
  • Организм человека подобный нагрев воспринимает как естественный процесс.
  • Основания в ходе нагрева приобретают температуру, которая имеет почти такое же значение, что и нормальная температура тела человека. Поэтому исключается дисбаланс при взаимодействии с устройствами.
  • Все основания, включая стены, потолок и окна остаются сухими, на поверхностях не скапливается конденсат, что в особенности актуально для комнат, где установлены панорамные окна.

  • Для прокладки и монтажа системы не требуется привлечения специалистов, поскольку работы по обустройству не представляют особой сложности.
  • Наличие привлекательных элементов декора в помещении положительно сказывается на общем интерьере.
  • Подобная конструкция может дополнительно укомплектовываться терморегуляторами, которые позволят постоянно поддерживать оптимальную температуру внутри.
  • Средняя температура теплоносителя не оказывает негативного влияния на продуктивность обогрева, поскольку появляется возможность экономить около 30% затрачиваемой на нагрев энергии.

Как и любой конструкции, такой системе присущи недостатки. К ним относятся следующие моменты:

  • Длина отопительного контура, скрытая под плинтусом, не может быть более 15 м. Ее увеличение приведет к снижению эффективности системы отопления. Для больших по площади зданий встанет вопрос об использовании распределительных коллекторов.
  • Щели в плинтусах не должны блокироваться для сохранения равномерного потока тепла.
  • На изделия не допускается установка различных декоративных элементов, которые могут отрицательно сказаться на уровне теплоотдачи.
  • Цена на конструкцию достаточно высокая, поскольку в процессе ее сборки применяется дорогостоящее сырье.

Виды конвекторного отопления и нюансы подключения

Схема подключения конвектора зависит от его разновидности. Есть электрические, водяные и газовые агрегаты. Первые работают от сети переменного тока. Для использования водяного отопления нужно подключить радиатор к централизованной или автономной отопительной системе с жидким теплоносителем. Газовые конвекторы работают на сжиженном или магистральном газе.

Установка водяных конвекторов

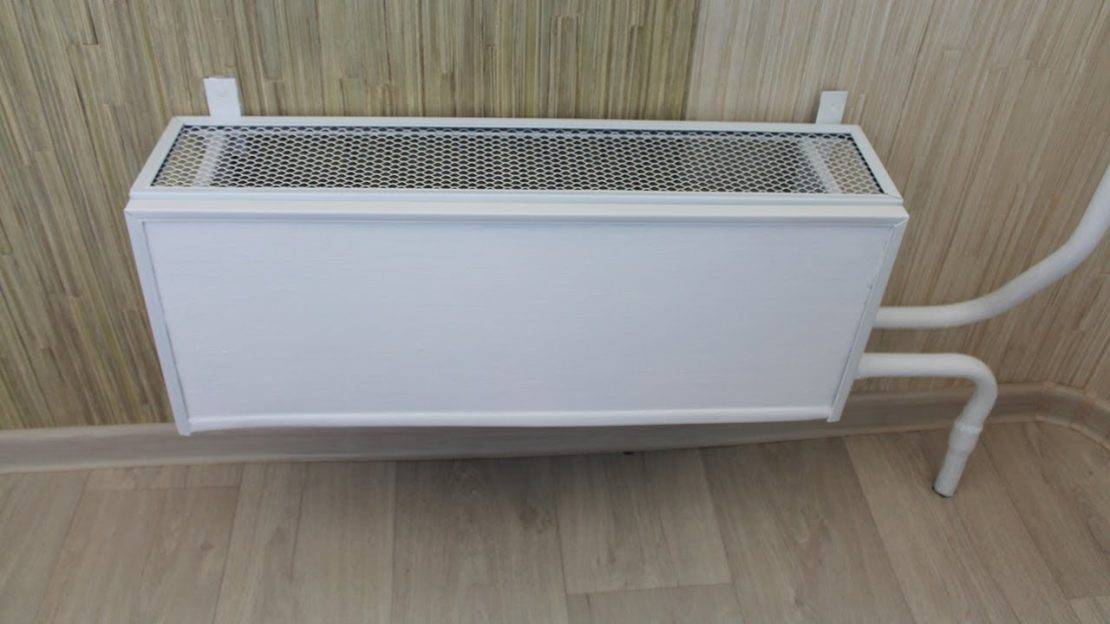

Этот вариант традиционно применяется во многих многоквартирных и частных домах, потому что позволяет отапливать сразу несколько комнат, поддерживать в них одинаковую температуру. Отопительные приборы подключаются к разводке автономного или централизованного отопления.

Водяные конвекторы используют в качестве теплоносителя воду или антифриз. В автономной системе для подогрева теплоносителя устанавливается твердотопливный, электрический или газовый котел.

Установка конвекторов отопления, работающих с жидким теплоносителем, зависит от типа агрегата.

Есть следующие разновидности водяных конвекторов:

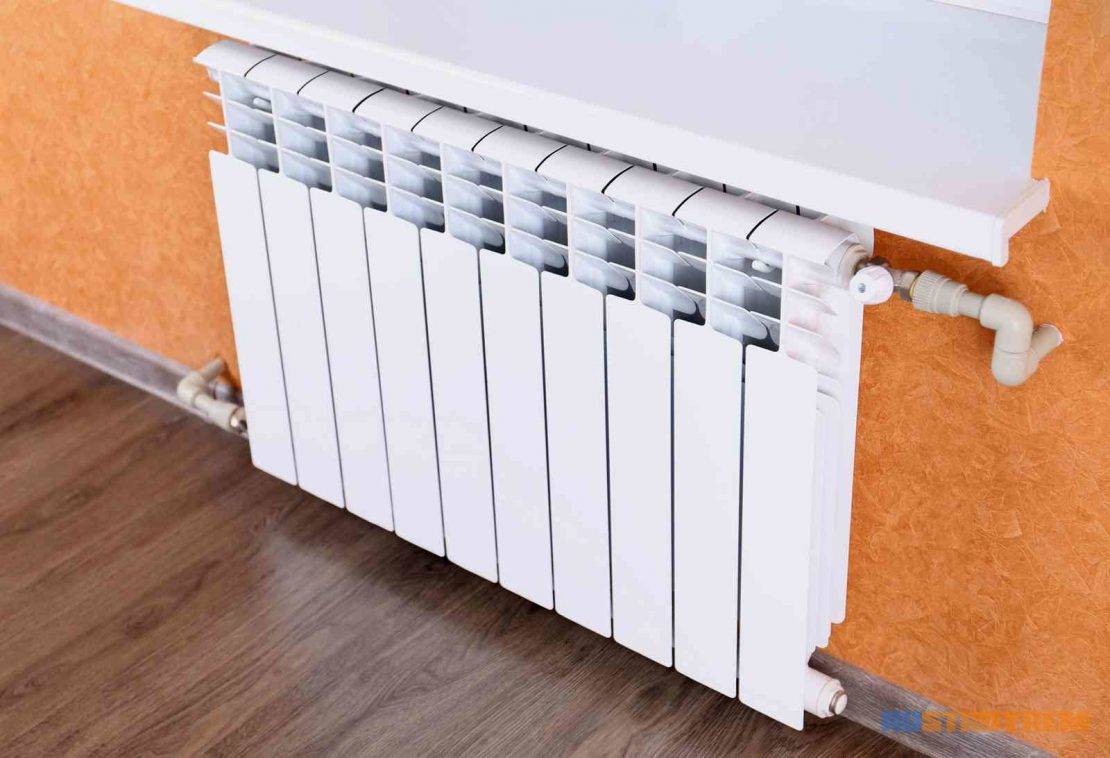

  1. Настенные радиаторы закрепляются под окнами помещения на специальных кронштейнах, чтобы создавать тепловую завесу. Прибор подключается к разводке труб, а после проверки герметичности всех соединений запускается.
  2. Внутрипольные конвекторы устанавливаются в специальные ниши в полу, а сверху закрываются прочными решетками. Они аналогично подключаются к разводке труб, которая прокладывается в стяжке пола на этапе ее монтажа.
  3. Напольные радиаторы устанавливаются на специальные подставки, идущие в комплекте. Ножки жестко крепятся к полу, чтобы обеспечить безопасную эксплуатацию прибора. Обычно используется нижнее подключение конвектора и скрытая прокладка трубопроводов под полом.
  4. Плинтусные водяные конвекторы монтируются возле пола вдоль стен помещения. Они крепятся к стенам на небольших кронштейнах, а сверху закрываются защитным корпусом. При их подключении используются специальные фитинги. Трубы к плинтусным радиаторам нужно проложить заранее на этапе монтажа стяжки пола.

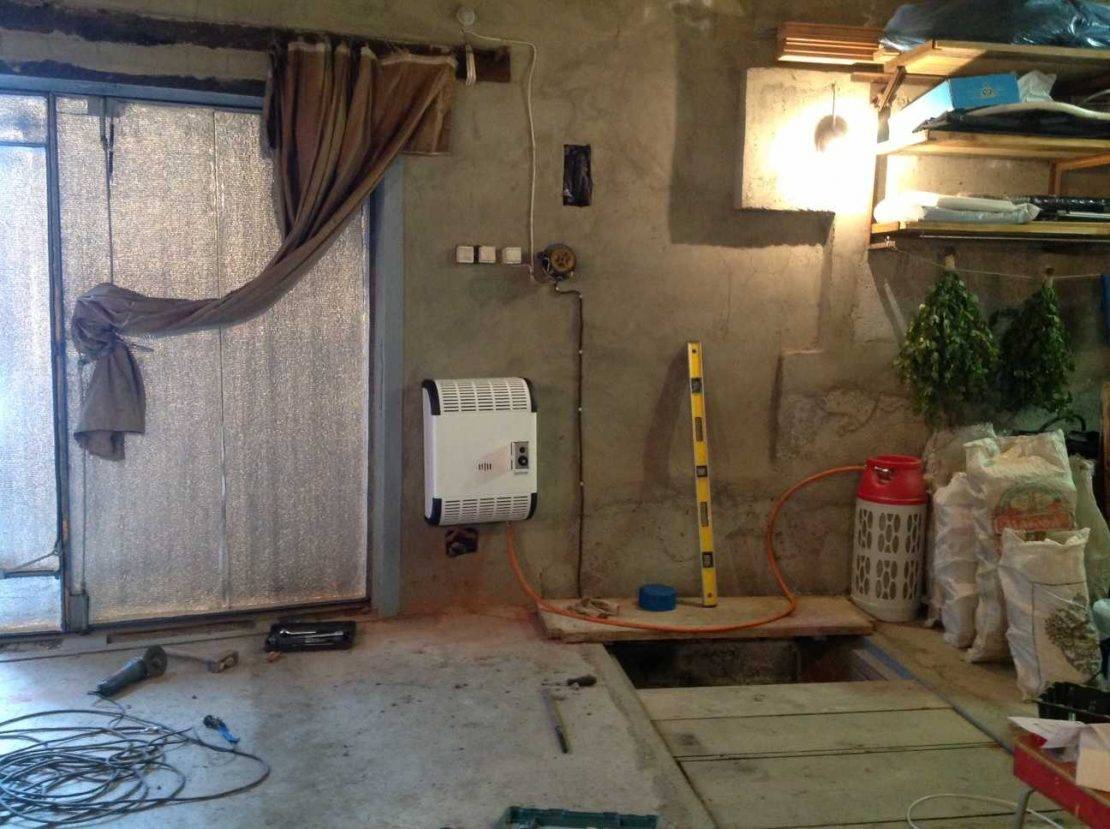

Подключение газового конвектора

Подключение газового конвектора осуществляется к сетям магистрального газоснабжения, баллонам с газом или газгольдерам. Для подсоединения к магистрали нужно изготовить проект, согласовать его в газовой службе, получить разрешение. Для использования баллонного газа никакие разрешения получать не нужно.

Воздух в помещении нагревается при соприкосновении с разогретым корпусом прибора. Он в свою очередь нагревается за счет тепловой энергии, выделяющейся при сгорании топлива в камере горения. В этой же камере формируется необходимая газовоздушная смесь.

Преимущество газовых конвекторов в дешевизне топлива, но из-за внушительных габаритов прибора и сложности подключения эти агрегаты применяются редко. Главный недостаток монтажа заключается в том, что в наружной стене дома придется делать отверстие для удаления продуктов сгорания.

Монтаж газового конвектора в деревянном доме или постройке из других материалов выполняется так:

  • Для напольного монтажа нужно подготовить ножки из стальной трубы. Настенная установка проводится с использованием специальных кронштейнов. Их нужно заранее закрепить на стене помещения.
  • В наружной стене на нужной высоте делаем отверстие для коаксиального дымохода. Его диаметр должен быть на 10 см больше диаметра трубы.
  • На стене закрепляется отражающий экран из негорючего материала.
  • Нагреватель крепится на стену помещения на кронштейны. Его коаксиальный дымоход выводится в отверстие в стене. Щели вокруг трубы герметизируются негорючим материалом, а снаружи замазываются раствором.
  • Конвектор подключается к баллону с газом или магистральному трубопроводу.

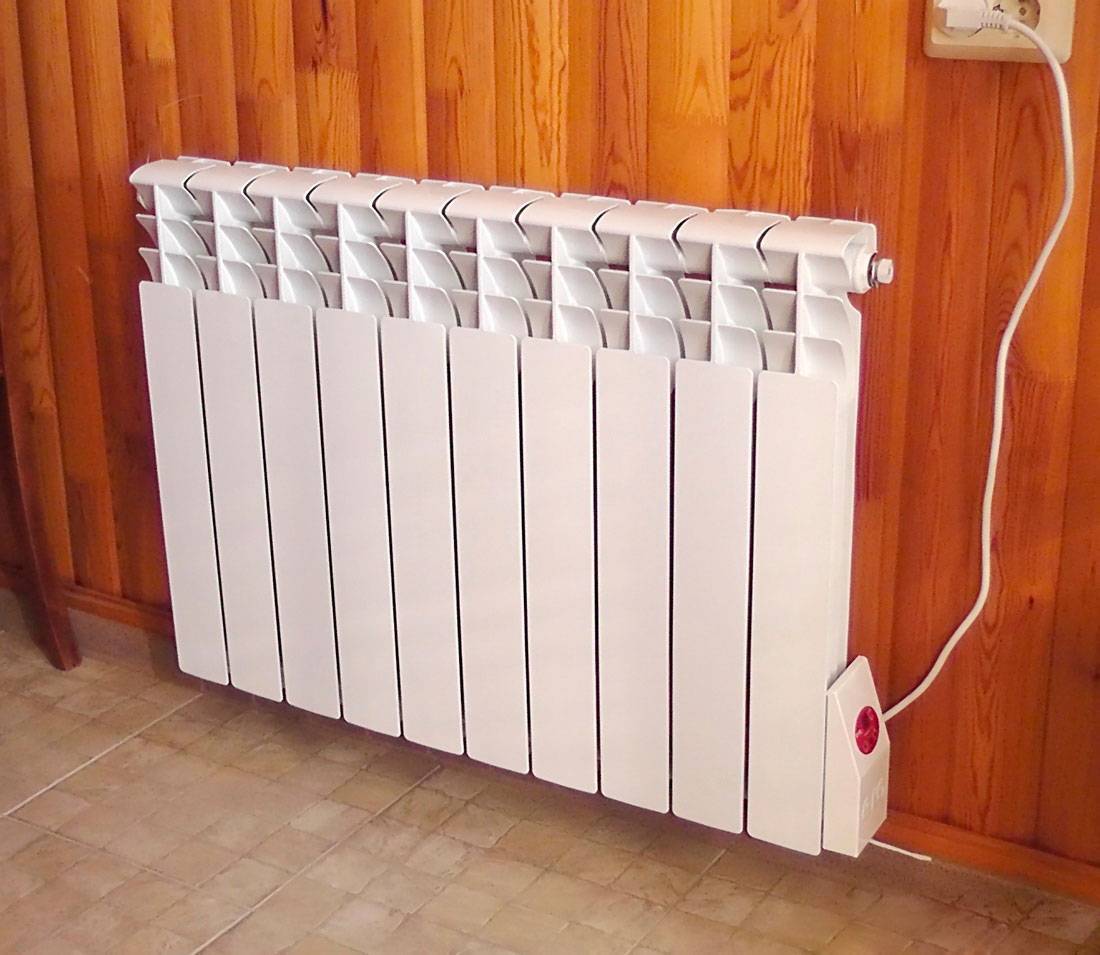

Электроконвекторы и их подключение

Эти агрегаты пользуются большой популярностью, потому что легко и быстро устанавливаются и подключаются. Они мобильные, поэтому отопительный прибор можно переносить с одного помещения в другое и устанавливать в любом месте. Главное, чтобы поблизости была исправная сеть переменного тока. В продаже есть напольные и настенные электроконвекторы. Главный их недостаток в дороговизне энергоносителя.

Подключение напольного конвектора отопления, питающегося от электросети, выполняется проще всего. Достаточно установить колесики или подставки для прибора, идущие в комплекте, и подключить агрегат к сети переменного тока. Благодаря автоматическому или механическому управлению можно регулировать температуру воздуха в помещении. Конвекторы со встроенным термостатом сами отключаются при достижении нужной температуры воздуха и автоматически включаются при ее снижении ниже установленного значения.

Отопление с котлом на твердом топливе

Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Допускается как однотрубная, так и двухтрубная разводка. Чтобы повысить эффективность, на каждом из нагревательных приборов стоит монтировать дроссели.

В процессе работы твердотопливного котла генерируется большое количество тепла. Лучше не мешать этому процессу, а излишки тепла перенаправлять в теплогенератор. Тогда и топливо будет расходоваться эффективно, и система не будет быстро остывать после прогорания топлива в котле.

Когда в основном контуре теплоноситель начнет остывать, в систему будет подаваться более горячая вода из теплогенератора. Если электричество отключится, то подача воды из теплоаккумулятора прекращается, а байпас открывается.

Одним из лучших вариантов твердотопливных котлов будет агрегат с пиролизным типом горения. Топливо в нем сжигается в два этапа, благодаря чему выделяется больше тепла и меньше угарных газов. На выходе из котла остается практически только углекислый газ и пар.

Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов. Среди них не только затраты на обустройство системы, закупку топлива и принцип функционирования, но и личные предпочтения. При необходимости все работы по проектированию системы можно заказать у профессионалов.

Как выполняется монтаж плинтусного отопления

Нагревательные элементы и плинтусы для труб отопления можно установить практически на любую поверхность, будь то каменная кладка, стена из гипсокартона или сруб из бруса. Монтаж производится по периметру комнаты и во многом напоминает установку обычного плинтуса. (см. также статью Как приклеить плинтуса на пол своими руками )

При желании все работы по монтажу можно выполнить и своими руками, но проектирование системы лучше доверить профессионалам, потому что несоблюдение или незнание определенных требований может свести все усилия к нулю .

Подготовительный этап

На данном этапе, следует определиться, на каком принципе будет построена система – радиаторы могут быть как электрические, так и водяные.

Если будут устанавливаться электрические нагреватели, то под них нужно заранее выполнить монтаж электропроводки, отвечающей требованиям по мощности и безопасности.

Для водяного отопления необходимо определиться со схемой подключения: центральное отопление или отдельный котел.

Выбор по принципу работы

Для точного расчета всех составляющих необходимо знать отопительную мощность системы. Для каждого отдельного помещения будут свои показатели, зависящие от площади и объема, материалов стен и эффективности утепления. В среднем принято считать, что на один квадратный метр для отопления необходимо 100 Вт тепловой энергии.

Монтажные работы

Плинтуса для труб отопления необходимо монтировать согласно составленному ранее проекту. Они устанавливаются в один ряд на высоте 10 мм от пола и крепятся с помощью специальных упоров.

Готовая система заполняется теплоносителем, в качестве которого обычно используется вода. Если дом предназначен не для постоянного проживания и отапливается периодически, то оптимальным будет использование антифриза.

Совет!

При заполнении системы обязательно необходимо удалить из нее весь воздух с помощью специально предусмотренной для этого арматуры.

Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа

Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.

Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .

Плинтусный электрический конвектор Techno

Устройство

Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.

Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.

В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.

Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:

  1. Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
  2. Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.

Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.

Плинтусный конвектор сконструирован из:

  • пластины из металла, она крепится к стене на расстоянии 1,5 см;
  • двух труб, предназначенных для нагрева;
  • соединительных элементов и креплений, которые располагаются в углах помещения;
  • внешней фасадной части.

Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.

Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:

  • площадь помещения;
  • длина конвектора ;
  • мощность;
  • климат местности, в которой вы проживаете.

Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2

Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:

  • вес;
  • размер;
  • мощность прибора;
  • устройство теплообменника;
  • присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
  • оборудован ли встроенным стабилизатором электрического напряжения.

Достоинства и недостатки

Плинтусный электрический конвектор Мегадор

Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:

  1. Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
  2. Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
  3. Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.

Однако при наличии явных плюсов, выделяются и некоторые недостатки:

  • в большинстве своем плинтусные электрические конвекторы дорого стоят;
  • обладают невысокой мощностью.

Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.

Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:

  1. В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
  2. На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
  3. Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
  4. Устанавливается терморегулятор, к нему впоследствии подключается вся система.
  5. Когда монтаж завершен, обязательно проверьте всю систему.
  6. И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.

В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.

Производители

Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует “теплая подушка” под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!
