В прямолинейных трубопроводах применяются проходные типы корпусов вентилей. Они имеют высокое сопротивление гидравлики, у них присутствует зона застоя, они обладают немаленькими строительными размерами и большим весом, плюс ко всему, конструкция корпуса очень сложная.

Вентиль регулировочный имеет также прямоточный тип корпуса, который в отличие от прямолинейного, обладает маленьким сопротивлением гидравлики, компактной конструкцией и устраненной зоной застоя. Однако такой тип тоже имеет недостатки, которые выражаются в большой длине и сравнительно тяжелым весом.

В местах соединения двух отдельных частей трубопровода, которые располагаются относительно друг друга, а также на повороте при монтаже, используют угловые вентили.

И последний, смесительный тип, используют при необходимости смешивания нескольких потоков жидкостей или газообразных сред для стабилизации таких показателей, как концентрация реагентов, температура, качество, степень разжижения основной рабочей среды и многих других. Лучшее смешивание происходит по той схеме, когда сам процесс протекает прямо внутри корпуса, а не за его пределами. Это также приносит хорошую экономию, которая проявляется в отсутствии нужды применять два вентиля и специальный смеситель, а достаточно для работы всего одного.

Вентиль регулировочный по сравнению с другими его типами обладает следующими способностями и ключевыми характеристиками:

  • имеет высокую степень прилегания;
  • его внутренняя конструкция не требует особого ухода;
  • имеет компактные размерные габариты;
  • имеет в наличии указатель открытия.

Профиль клапана и седла отличает вентиль регулировочный от других видов вентилей. В нем могут применяться как односедельные клапаны, так и двух седельные. В результате это помогает конструкции избежать особых усилий на оси, которые могут появиться из-за различия давления на выходе по сравнению с давлением на входе. Одна из особенностей такого вида клапанов состоит в превышающей норму неплотности, которая возникает по причине сложности осуществления полного прилегания одновременно двух разных площадей поверхности. По этой причине регуляция потока рабочей среды при маленьком уровне штока будет слабой.

Также широкое распространение получили игольчатые вентили, которые по своей сути являются универсальными, похожими по свойствам как на запорный вентиль, так и на вентиль регулировочный. Основной сферой их применения можно назвать регулирование небольших потоков газа, и их дросселирование даже при интенсивных скачках давления на дроссельном механизме.

Запорные вентили высокого давления

Относятся к такой разновидности арматуры, где потоки сред перекрываются посредством возвратно-поступательного смещения запорного элемента вдоль центра оси относительно поверхности корпуса. В виде подвижного элемента используется шпиндель; он вворачивается в резьбу гайки, которая закреплена неподвижно; располагается в бугеле либо в крышке. Ходовая резьба (может быть выносной или погружной), обладающая самоторможением, способна оставить запорный элемент в промежуточном положении. При этом существующее давление потока рабочих сред не оказывает какого-либо влияния на запорное устройство. Конструктивно корпус вентиля бывает:

Герметизация места соединения крышки и вращающегося шпинделя может быть сальникового либо сильфонного типа.

  1. Прямоточным: используется, когда снижение потока на выходе недопустимо.
  2. Смесительным: служит для перемешивания двух сред (чтобы поддержать заданную температуру).
  3. Ходовым (проходным): весьма распространенная разновидность. Монтируется на участках трубопроводной системы прямолинейного типа. Главный минус: имеет зону застоя жидкости.
  4. Угловым: служит для соединения перпендикулярных частей трубопровода.

Герметизация места соединения крышки и вращающегося шпинделя может быть сальникового либо сильфонного типа. Условно арматура с диафрагменным (мембранным) запорным элементом также считается вентильной. К недостаткам запорных клапанов относят:

  • высокий уровень сопротивления гидравлического плана;
  • невозможность применения при пропуске вязких, предельно загрязненных жидких (особенно агрессивных) сред;
  • односторонне направленная работа клапана.

Однако постоянно проводимая модернизация существующих устройств данного типа позволила значительно снизить влияние недостатков на качество работы, а также поднять на новый уровень достоинства этого типа клапанов:

  • неизменность эксплуатационных характеристик при значительных перепадах давления;
  • небольшой ход запирающего органа, нужный для обеспечения полного перекрытия;
  • возможность монтажа на трубу в удобном для обслуживания положении;
  • малый вес, габариты.

Виды кранов для батарей

В регулировке циркуляции теплоносителя применяются различные виды кранов для батарей отопления, запорных вентилей и клапанов.

Балансировочный вентиль

Это механическое устройство предназначено для регулировки температурного режима работы системы отопления. С помощью балансировочного вентиля появляется возможность изменять диаметр проходного канала, ориентируясь на показания давления горячей воды в трубопроводах до и после врезки регулировочного прибора.

В системе отопления балансировочный вентиль устанавливают на трубу с обратным движением теплоносителя.

Вентили с термоголовками

Радиаторный термостатический кран устанавливается с целью управления температурным режимом в помещениях. Ручная или автоматическая настройка прибора позволяет поддерживать заданную температуру путем изменения проходного сечения вентиля.

Под действием термоголовки в корпусе происходит смещение штока, и тем самым блокируется поток горячей воды до установления заданной температуры. В случае отсутствия в клапане встроенной блокировочной функции теплоносителя, необходимо установить дополнительную запорную арматуру.

Шаровые регуляторы

Для регулировки теплоносителя и снятия радиаторов без спуска воды из всей системы центрального отопления, практикуется установка двух шаровых кранов: один монтируется на подачу, второй – на трубу обратного движения теплоносителя.

Шаровые регуляторы классифицируются по следующим признакам:

  • По виду материалов для изготовления корпуса (латунные, полипропиленовые и стальные изделия).
  • По конструкционному устройству: прямые и угловые.
  • По виду пропускной способности: с полным проходом потока теплоносителя и стандартные, с 70 – 80 % проходимостью горячей воды.

Если решать, какие краны лучше ставить на радиаторы отопления в квартире или частном доме, опытные сантехники советуют отдать предпочтение полнопроходным шаровым устройствам. Они не будут уменьшать проходимость отопительной линии и не снижать теплоотдачу греющих батарей.

Конусные

Радиаторные краны конусного типа предназначены для ручной регулировки объема теплоносителя, поступающего в отопительную батарею. Характерной особенностью этого устройства является плавное изменение пропускного отверстия для прохода горячей воды. Это объясняется особым конструкционным устройством регулирующего затвора формой напоминающий усеченный конус. Если посмотреть на разрез действующей модели конусного типа, можно увидеть, что при вращении маховика рукоятки в корпусе по резьбе начинает плавно перемещаться конусный золотник, изменяя сечение прохода.

Когда конус полностью доходит до нижнего положения, просвет сечения трубы полностью перекрывается. Для герметичности перекрытия на кольцевых канавках штока предусмотрены специальные эластичные прокладки.

Воздушные конструкции

При заполнении труб водой происходит частичное попадание воздуха в систему, что приводит к образованию воздушных пробок, мешающих нормальной циркуляции теплоносителя. Чтобы удалить лишний воздух из радиаторов, используют специальные сбросные клапаны, которые называют «кран Маевского».

Для спуска воздуха в конструкции полимерного корпуса предусмотрена специальная шайба со сквозной конусной резьбовой нарезкой. Конус аккуратно выкручивается отверткой или специальным ключом и через сквозное отверстие воздух стравливается.

 Угловой

В системе отопления регулировочным угловым краном можно полностью или частично остановить подачу горячей воды. Прибор устанавливают под прямым углом в местах соединения радиаторных патрубков и подающих трубопроводов.

Принцип работы угловых устройств такой же, как у шаровых кранов: затвор в корпусе передвигает и закрывает проход теплоносителю.

Угловые устанавливают на батареях централизованного и автономного отопления.

Краны промывочные

Чтобы промыть отопительные трубопроводы во время профилактического ремонта, необходимо слить воду из радиаторных батарей. Для этого в нижнюю часть радиатора устанавливают специальные промывочные краны, через которые будет уходить теплоноситель. Устройство состоит из металлического корпуса с длинным штоком и резиновой уплотняющей прокладки.

Промывочный кран открывается пассатижами или специальным ключом.

Назначение запорной арматуры

 В среде обывателей термин «кран» обычно применяется к любому прибору для управления потоком жидкости, который оснащен рукояткой. В технической литературе кранами называют запорную арматуру, с помощью которой можно добиваться только полного перекрывания или открывания потока теплоносителя. Регулировка этим приспособлениям недоступна. Для этого существуют изделия другого типа – вентили и радиаторные запорные клапаны. Чаще всего входной патрубок в радиатор комплектуется именно регулирующей арматурой.

Ее функции сводятся к следующему:

  1. Возможность отключения батареи. Поводом могут послужить самые разные причины.
  2. Перекрывание подачи теплоносителя для проведения промывочных и проверочных мероприятий.
  3. Ручная или автоматическая регулировка подачи теплоносителя. Это позволяет уменьшать или увеличивать температуру радиатора.

Достоинства и недостатки

Несмотря на большое количество разновидностей, все игольчатые вентили имеют общие положительные и отрицательные характеристики.

К достоинствам игольчатых вентилей относятся:

способность выдерживать большие перепады температур;
возможность функционировать в условиях повышенного давления;
простота конструкции, возможность самостоятельной установки и технического обслуживания;
устойчивость к коррозии при соответствующем качестве металлических деталей;
долговечность — срок эксплуатации достигает 15 лет;
плавность перекрытия потока, что важно для систем с высоким давлением, где резкое перекрытие может спровоцировать прорыв;
герметичность устройства по отношению ко внешней и внутренней средам при полном опускании штока;
работа с вязкой внутренней средой в условиях безнапорного трубопровода.

К недостаткам игольчатых кранов относятся:

  • высокое гидравлическое сопротивление, что приводит к гидравлическим потерям кинетической энергии, проще говоря, рабочей среде сложнее пройти через участок с игольчатым вентилем, чем через гладкую трубу;
  • невозможность работать с вязкой внутренней средой в условиях высокого давления;
  • относительно большой участок замещения трубы (большой показатель строительной длины), что влияет на физические свойства рабочей среды;
  • необходимость периодической очистки некоторых видов изделий от попадающих внутрь жидкостей;
  • работа только с односторонним потоком, невозможность перенаправить поток в другую сторону;
  • сложность замены вентиля при выходе его из строя, поскольку эта деталь является несъемной.

Вентили высокого давления

В автономных системах водяного отопления частных домов такая арматура не применяется, поскольку магистральное давление там редко выходит за пределы 4 Бар. А вот регулировать подачу воды или пара в централизованных сетях городов или предприятий подчас можно только такими вентилями. По исполнению они делятся на муфтовые и фланцевые, а изготавливаются из следующих видов стали:

  • углеродистая: диапазон рабочего давления – от 160 до 400 Бар, температуры рабочей среды – от минус 40 до + 200 °С,
  • высокоуглеродистая: давление 16—40 МПа, диапазон температур – от минус 60 до + 200 °С,
  • нержавеющая: здесь давление остается неизменным, а вот максимальная температура достигает 400 °С.

Надо сказать, что давление в системах отопления не бывает настолько высоким, даже в центральных коллекторах, отходящих от городских ТЭЦ. Зато температура воды доходит до 150 °С, а пара – переваливает за 200 °С. Поэтому для надежной работы в паровой сети подойдет игольчатый вентиль из нержавеющей стали. Что касается трубопроводов, транспортирующих горячую воду, то тут будет достаточно и стального крана.

Агрессивные свойства водяного пара хорошо известны, длительный контакт с ним выдерживает далеко не всякий материал. Помимо этого, имеется и обратная магистраль, по которой движется конденсат, а очень часто – пароводяная смесь. В таких коллекторах гидроудары – не редкость, а потому обычная арматура там работать не может. Однако, игольчатые краны имеют свои конструктивные особенности, продиктованные необходимостью. Это станет понятно, если изучить устройство игольчатого вентиля в муфтовом исполнении, что изображено на чертеже:

Зигзагообразный канал имеет в своей центральной части седло, в него-то и входит игла при вращении шпинделя. Благодаря этому кран может не только перекрывать трубопровод, но и осуществлять тонкую регулировку количества проходящей среды. Этому способствует вдвое зауженное проходное сечение, создающее высокое сопротивление потоку. Уменьшение прохода хорошо заметно на фото:

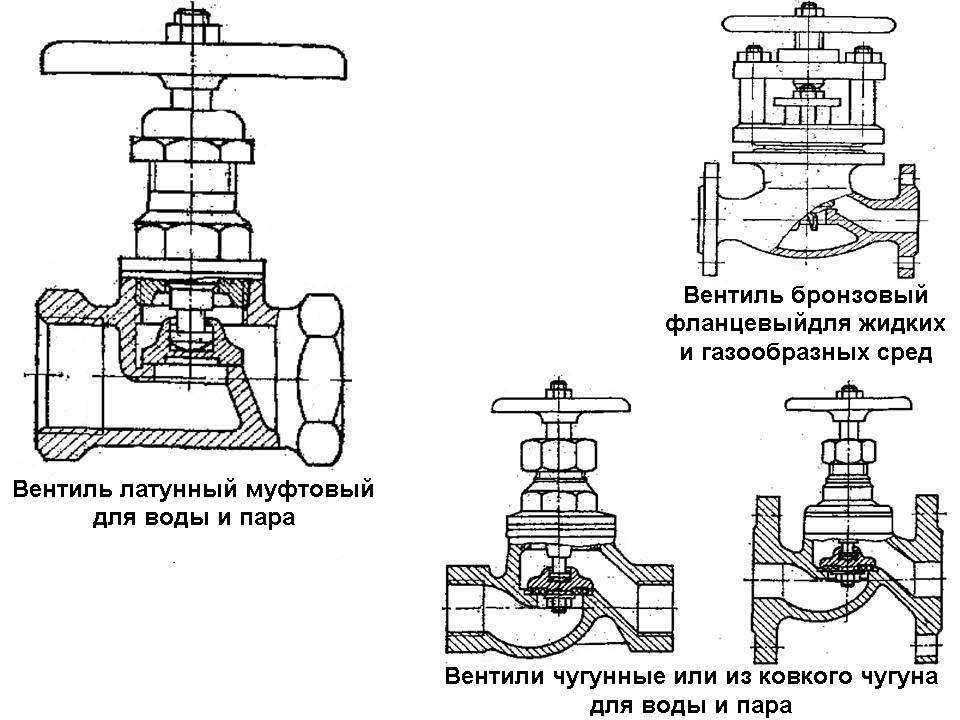

Такая же картина наблюдается и в кранах большого диаметра с присоединительными фланцами, так как их внутреннее устройство идентично муфтовым вентилям. Разница только в конструкции шпинделя и уплотнения, рассчитанного на большие нагрузки. Кстати, для установки в паропроводах предпочтение отдается именно фланцевым игольчатым кранам, поскольку стыки на муфтах остаются герметичными недолго, пар быстро разрушает уплотняющие материалы.

Стальной игольчатый кран высокого давления может снабжаться запорными конусами различных типов. Они бывают стандартными, регулировочными (более острые) и с мягким наконечником. С целью увеличить срок службы вентиля на внутреннюю резьбу, за счет которой вращается шпиндель, наносится специальное хромированное покрытие.

Для справки. Также существуют муфтовые краны, изготовленные из бронзы или латуни, а фланцевые – отлитые из серого чугуна. Но их рабочие параметры ниже, чем у стальных.

Трубопроводы теплоснабжения большой протяженности, паро – и конденсатопроводы – это магистрали, подверженные гидравлическим ударам в силу разных причин. Общеизвестно, что от воздействия гидроударов могут лопнуть и шовные трубы, не говоря о простой запорно — регулирующей арматуре. Стальной кран высокого давления с иглой в качестве исполнительного механизма в состоянии выдерживать подобные воздействия, смягчению ударов способствует сужение проходного сечения и его зигзагообразная конфигурация.

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового

Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

Особенности установки и обслуживания регуляторов

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

  • Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
  • Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
  • Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
  • Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

  • Проверка работоспособности кранов и терморегуляторов;
  • Соответствие их фактических параметров паспортным данным;
  • Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

В видеоматериале показан пример организации регулировки радиаторов отопления в доме:

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

  • С установленным внутри термоэлементом.
  • Программируемые.
  • С внешним датчиком температуры.
  • Антивандальные.
  • С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Замена и ремонт шаровых кранов

Несмотря на своеобразную конструкцию стандартного шарового крана, заменить его можно без каких-либо усилий. Весь процесс сводится к откручиванию гайки, замене самого крана и, возможно, сальника, и установке устройства на свое место. Все очень просто и понятно, с такой работой справится даже самый неопытный мастер.

Ремонт же имеет ряд нюансов, которые нужно учесть и применять при работе:

В центральной части устройства находится пустотелый шар, внутри которого происходит смешивание горячей и холодной воды

Для снижения давления на шар используются резиновые седельные кольца.
Регуляторная рукоятка, обеспечивающая переключение крана, зафиксирована в корпусе при помощи гайки и болта.
Выполняя ремонт шарового крана, нужно действовать максимально аккуратно и осторожно. Перед работой нужно подготовить необходимые инструменты – плоскогубцы, набор отверток и шестигранный ключ

Кроме того, стоит взять защитные перчатки и запасные части.

Сама технология разборки шарового крана выглядит следующим образом:

Первым делом необходимо закрыть все запорные элементы конструкции.
При помощи ключа выкручивается винт крана. Далее нужно вытащить рукоять, медленно раскачивая ее в разные стороны

В процессе извлечения рычага нужно соблюдать осторожность и делать все очень аккуратно, чтобы не сломать деталь.
Внутренние поверхности крана, расположенные под уплотнителем, очищаются от грязи при помощи любых подходящих средств. Устанавливать старый уплотнитель нельзя, поэтому перед началом работы нужно позаботиться о приобретении нового.
В очищенном кране все элементы закрываются новым уплотнителем.
Резьбовая часть конструкции, расположенная ниже рычага, выкручивается при помощи отвертки

Работа должна выполняться аккуратно, что обусловлено необходимостью сведения возможных повреждений к минимуму.
Остатки жидкости из крана выливаются.

Выбор

Игольчатое устройство может производиться из таких материалов, как чугун, бронза, нержавейка и хромомолибденовая сталь. На обычных трубопроводах, как правило, устанавливают самый простой и дешевый чугунный вентиль. Если движение теплоносителя будет происходить в агрессивных средах, то устанавливают краны из нержавейки, бронзы или никеля. Данные материалы не подвергаются коррозии, в отличие от предыдущего вида. Устройства из углеродной стали используется при воздействии высокого давления на рабочую среду.

Игольчатый вентиль

Использовать данные виды запорно-регулирующей арматуры можно только при давлении от 0,5 до 70 МПа.

Кроме того, они должны соответствовать требованиям:

  • при открытии крана игла не должна доставаться из гнезда, а при закрытии – касаться опоры;
  • направления открытия и закрытия должны указываться стрелками;
  • резьба в устройстве делается так, что его закрытие происходит на половине оборота;
  • игла не должна полностью доставаться при полном ее выкручивании.

Материал оборудования выбирают в зависимости от теплоносителя. Кроме того, его можно применять в помещениях с постоянным перепадом температур и высокой влажностью, так как его корпус покрыт специальным веществом.

Устанавливают кран в верхней части отопительного прибора. Перемещение возможно благодаря запорному винту. При его отсутствии используют обычную отвертку. Монтаж крана осуществляется с противоположной стороны от движения теплоносителя. Его вкручивают по часовой стрелке до полного выхода воздуха.

Виды кранов на радиаторы отопления

Краны для отопительных радиаторов различаются по своему назначению.

Запорные шаровые

Отсечные устройства устанавливаются между трубами и радиатором для его технического обслуживания без отключения стояка.

Фото 1. Шаровой запорный вентиль для отопительных систем. Внутри прибора расположен металлический шар.

Запорный кран состоит из металлического корпуса, рукоятки и двух резьбовых патрубков.

Для удобства обслуживания радиатора применяют кран с американкой, съёмная часть которой подсоединяется к батарее или ручному вентилю.

Внутри корпуса располагается металлический шар со сквозным отверстием. Запирающий элемент связан с рукояткой через шток. Жёсткая посадка деталей обеспечивается тефлоновыми уплотнителями.

Принцип работы

В закрытом положении проход теплоносителя закрыт сплошной поверхностью шара. При открытии крана шар поворачивается, в результате чего теплоноситель беспрепятственно течёт через отверстие.

Особенности:

  • Шаровой кран имеет только два рабочих положения рукоятки — «Открыто» и «Закрыто». Он не предназначен для регулирования температуры батареи.
  • Патрубок подсоединяется к трубе только с помощью льна и уплотнительной пасты. Использование ФУМ-ленты может привести к разгерметизации соединения при откручивании гайки американки.

Конусные

Конусный прибор предназначен для ручного регулирования температуры батареи посредством изменения расхода теплоносителя.

Устройство состоит из металлического корпуса с рукояткой. Внутри крана расположен шток с конусным золотником для перекрытия проходного отверстия в седле.

Принцип работы

При повороте рукоятки усилие передаётся на механизм устройства, который преобразует вращательное движение ручки в перемещение золотника относительно седла. Соответственно изменяются размеры отверстия для течения теплоносителя и его расход.

При выборе конусных регуляторов нужно учитывать их технические характеристики:

  • Пропускную способность (Kv). Для однотрубных систем выбирают устройства со значением Kv > 1,25 м³/ч.
  • Зависимость теплоотдачи батареи от хода золотника. У качественных вентилей эта характеристика имеет линейный характер (для удобства регулирования).
  • Скорость теплоносителя, при превышении которой устройство начинает шуметь. Она рассчитывается на этапе проектирования в зависимости от мощности радиатора, температуры подачи и обратки.

Особенности:

  • Ручные конусные вентили уменьшают нагрев отопительного прибора. При температуре теплоносителя меньше 60 °С их устанавливать нецелесообразно.
  • В многоквартирных домах ручные регуляторы нуждаются в периодической чистке (проходное отверстие устройства забивается отложениями).

Внимание! В однотрубной системе радиатор с ручным вентилем должен быть оборудован байпасом

Кран Маевского

Устройство предназначено для отвода скопившегося воздуха и газов из радиатора.

Кран Маевского — это металлическая резьбовая заглушка с отверстием для выпуска воздуха, которое закрыто конусным винтом.

Принцип работы

Головку винта медленно поворачивают отвёрткой до начала выхода воздушной пробки (при этом раздаётся шипение). После того как из отверстия появится устойчивая струя теплоносителя, кран возвращают в исходное положение.

Фото 2. Кран Маевского, установленный на батарее. Позволяет спустить лишний воздух из системы.

Особенности:

  • На алюминиевых батареях нужно периодически (не реже раза в месяц) стравливать образующиеся газы.
  • Чугунные батареи лучше оборудовать не воздухоотводчиком, а ручным вентилем с носиком.

Терморегулирующие устройства

Вентили с терморегуляторами используются для автоматического управления температурой батареи в зависимости от окружающего воздуха.

Вместо регулировочной рукоятки, устройство имеет цилиндрический термоэлемент, заполненный термочувствительным рабочим материалом — жидкостью или газом. На корпусе крана нанесена шкала с отметками уровня температуры для предварительной настройки прибора.

Принцип работы

В зависимости от температуры окружающего воздуха рабочий материал термоэлемента изменяет свой объем. Соответственно, изменяется давление на шток золотника, который перемещается относительно седла вентиля, открывая или закрывая проход для теплоносителя.

Фото 3. Терморегулирующий прибор для отопительных радиаторов. На устройство нанесена шкала с уровнем температуры.

Особенности:

  • Термоголовка должна быть направлена горизонтально от радиатора в сторону помещения. При вертикальной установке на неё воздействуют потоки тёплого воздуха от радиатора.
  • Батареи с терморегулятором должны быть оборудованы байпасом.

Выбор

Игольчатое устройство может производиться из таких материалов, как чугун, бронза, нержавейка и хромомолибденовая сталь. На обычных трубопроводах, как правило, устанавливают самый простой и дешевый чугунный вентиль.

Если движение теплоносителя будет происходить в агрессивных средах, то устанавливают краны из нержавейки, бронзы или никеля. Данные материалы не подвергаются коррозии, в отличие от предыдущего вида. Устройства из углеродной стали используется при воздействии высокого давления на рабочую среду.

Использовать данные виды запорно-регулирующей арматуры можно только при давлении от 0,5 до 70 МПа.

Кроме того, они должны соответствовать требованиям:

  • при открытии крана игла не должна доставаться из гнезда, а при закрытии – касаться опоры;
  • направления открытия и закрытия должны указываться стрелками;
  • резьба в устройстве делается так, что его закрытие происходит на половине оборота;
  • игла не должна полностью доставаться при полном ее выкручивании.

Материал оборудования выбирают в зависимости от теплоносителя. Кроме того, его можно применять в помещениях с постоянным перепадом температур и высокой влажностью, так как его корпус покрыт специальным веществом.

Устанавливают кран в верхней части отопительного прибора. Перемещение возможно благодаря запорному винту. При его отсутствии используют обычную отвертку. Монтаж крана осуществляется с противоположной стороны от движения теплоносителя. Его вкручивают по часовой стрелке до полного выхода воздуха.

Назначение вентилей для радиаторов отопления

Любая отопительная система, в принципе, может работать и без дополнительных кранов и вентилей. Но при первой же поломке владелец рискует остаться без отопления. Запорная арматура понадобится, в первую очередь, при возникновении различных чрезвычайных ситуаций, а именно протечки, засорения труб, возникновения воздушных пробок и планового ремонта отопительной системы.

Наличие запорной арматуры или, как ее еще называют, обвязки радиатора, значительно продлит срок эксплуатации отопительной системы и намного облегчит жизнь хозяина дома.

Краны и вентили называют запорно-регулирующей арматурой

Чтобы правильно подобрать комплект вентилей, нужно принять во внимание, какие задачи выполняют те или иные устройства

При эксплуатации радиатора вследствие конвекции в верхней части отопительной системы собирается воздушная пробка. Она препятствует нормальному течению теплоносителя: верхняя часть труб остается холодной, нижняя разогревается до немыслимых температур. Специально для выпуска ненужного воздуха в системе должны быть краны Маевского.

В случае внезапной протечки или при засорении радиатора настоятельно рекомендуется снять поврежденный сектор, не сливая при этом всю систему. Для того чтобы снять проблемный участок системы, на подводящей и отводящей трубе устанавливается запорное оборудование. Вентиля функционируют в двух рабочих положениях: открыто и закрыто. Кран, находящийся в открытом положении, не мешает потоку воды в системе, а в положении «закрыто» поток полностью блокируется. Для выполнения этой задачи более всего подходят простые шаровые краны.

Если в комнатах становится очень жарко, приходится внепланово проветривать помещение, чтобы привести температуру воздуха в приемлемые рамки. Но в таком случае тепло выходит на улицу. Чтобы сэкономить топливо для котла и не выбрасывать деньги на ветер, используют регулирующую арматуру – термостат или ручной терморегулирующий кран.

Для качественного обслуживания радиаторов в системе отопления должны быть:

  • элеваторный узел;
  • стояки и отсекающая арматура;
  • вентиля и краны различного назначения.

Этот комплект запорной арматуры существенно облегчит работу системы и увеличит срок ее эксплуатации.

Рассмотрим каждый из элементов подробнее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
