Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

  1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
  2. Удобная регуляция температуры во всех комнатах.
  3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
  4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

Терморегулятор на выходе из батареи

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

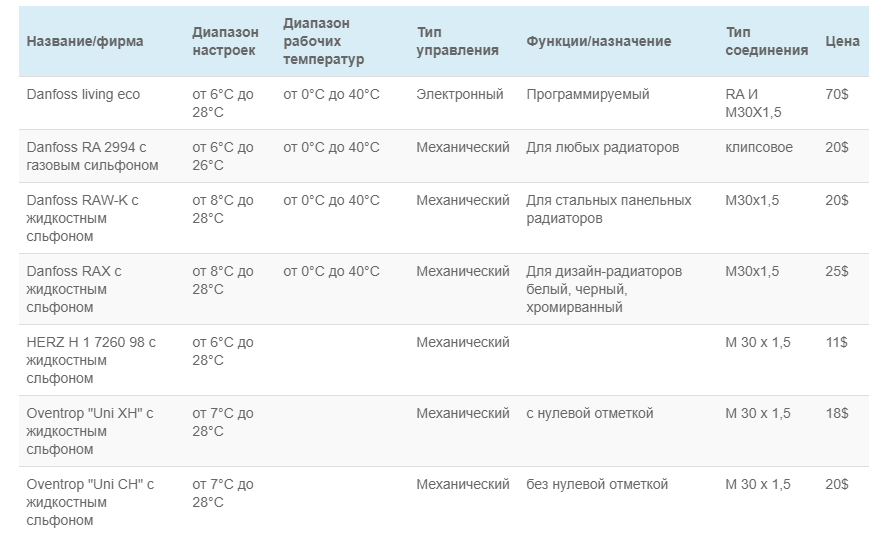

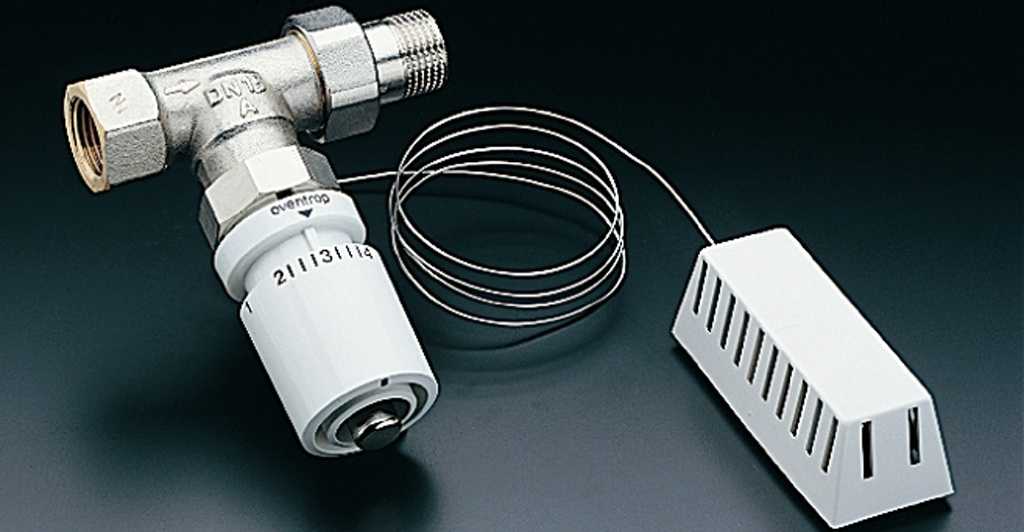

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Настройка

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

  • Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
  • Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

  • Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
  • Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Принцип работы

Работает терморегулятор так:

  1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
  2. Увеличенный сильфон давит на размещенный под ним шпиндель.
  3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
  4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
  5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
  6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

  1. Закрытия шторой.
  2. Сквозняков.
  3. Попадания прямых солнечных лучей.
  4. Дополнительных источников тепла.

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

  1. Тип термоголовки.
  2. Вид теплового агента.

Согласно первому критерию бывает:

  1. Ручной терморегулятор для батарей отопления.
  2. Механический.
  3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +\- 1 градус Цельсия.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов

Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно. Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга

В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.

В двухтрубной системе можно установить терморегуляторы на верхней подводке.
