Алгоритм расчет мощности насоса для скважин на воду.
1. Первый этап заключается в выборе типа оборудования – самовсасывающее или погружное. Для того, что бы определится, что вам нужно, следует детально ознакомиться с основными характеристиками и параметрами насосов. К примеру, оборудование насоса самовсасывающего типа доставляет воду на поверхность земли с глубин порядка 7 м без применения эжектора и до 9 м со встроенным эжектором.
Также есть специальные насосы с выносным эжектором, которые могут доставлять воду с глубин около 40 м.
Совет: нет необходимости применять подобного рода оборудование, так как в момент забора воды данный тип насоса часть жидкости закачивает назад в скважину, тратя при этом лишнюю энергию, что является очень неэкономично.
2. Преимущества всасывающих насосов:
• можно использовать, как небольшую насосную станцию. Нужно просто подсоединить оборудование к скважине и уже можно качать воду;
• есть постоянный доступ для проведения ремонта и диагностики оборудования, так как сам насос находится сверху. Также он работает в более комфортных условиях, по сравнению с погруженным оборудованием.
Для скважин с уровнем воды не ниже 9 м рекомендуется использовать этот тип оборудования, а в противном случае, лучше приобрести погружной насос.
3. Что бы определиться, какой тип насоса необходим в вашем случае, нужно выяснить дебит самой скважины. Исходя из этого, производительность насоса должна быть на 10-30% меньше. В противном случае скважина на воду будет постоянно заиливаться.
4. Для удовлетворения конкретных потребностей нужно определить минимальную мощность оборудования. Так, для больших промышленных объектов расчет зависит от количества работающего персонала и производственной мощности. Такого рода промышленные насосы обычно оснащают частотным преобразователем или автоматической системой с плавким пуском.
Сфера применения
Скважинные насосы осуществляют выкачивание воды из колодцев, водоемов и скважин различной глубины. Их активно применяют в сельскохозяйственных работах; в промышленности их используют в шахтах и технических ёмкостях, в артезианских скважинах – при добывании минеральной воды.
Область их применения – добыча нефти, урана, драгоценных и редкоземельных металлов. Погружные насосы для нефти используют также для перекачивания сжиженного газа, шлама, горючих веществ, промышленных и технических стоков. В металлургии и энергетике эти насосы играют немаловажную роль. Их называют реверсивными, так как они работают в обоих направлениях – на выкачивание и заполнение котлованов и ёмкостей.
Наиболее востребованным является водоснабжение жилых и загородных домов, промышленных сооружений. В сельском хозяйстве их применяют для ирригации, при осушении заболоченных мест, а также в рыбной промышленности. В быту погружные насосы также используют для заполнения бассейнов.
Помимо функции автоматического выкачивания чистой воды, некоторые виды этого оборудования используются для осушения помещений от загрязненных бытовых стоков, из резервуаров с застоявшейся водой, затопленных подвалов. Они обладают слабой мощностью, поэтому для осуществления функции выкачивания чистой воды малопригодны. Однако их нередко используют и для этих целей.
Какой насос для скважины выбрать
Рассмотрев все имеющиеся варианты насосного оборудования, принципы работы и принципиальные схемы построения системы водопровода для скважины нетрудно прийти к выводу что наиболее эффективным и производительным вид насоса для установки в скважину будет центробежный погруженный насос.
Однако, учитывая местные условия и характеристики скважины, а здесь вопрос изучается конкретно для каждой конкретной скважины такое решение может быть и не совсем оправданным. Например, для скважин с небольшим дебетом, установка погруженного насоса будет требовать установку дополнительного оборудования для контроля объема воды и отключения насоса при достижении минимальной отметки.
Вибрационный насос отлично подойдет для скважин, используемых временно, на протяжении весенне-летнего периода, когда объем воды и главное размер обсадной трубы позволяет опускать и поднимать такой насос.
И все-таки несмотря на это для включения в состав системы индивидуального водопровода рекомендуется устанавливать именно погружной центробежный насос, легкий, неприхотливый, производительный и способный выдерживать большие нагрузки, длительное время находясь под землей.

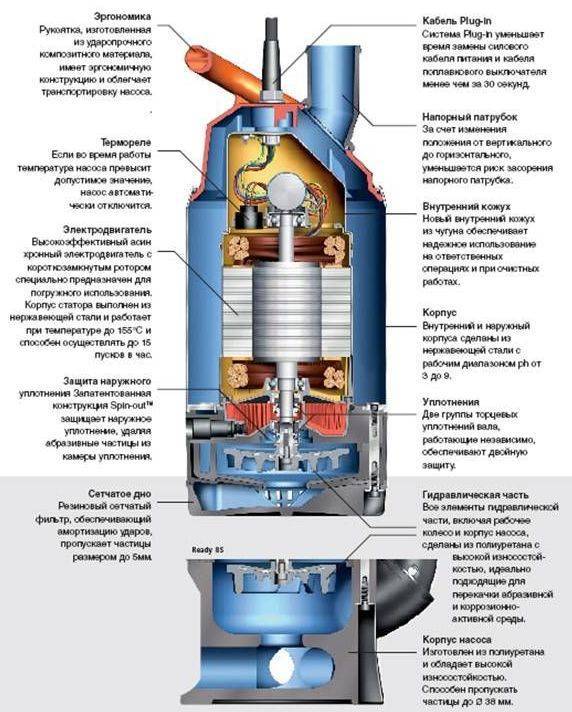

Устройство центробежного погружного насоса для забора воды
Если огород можно поливать из неглубоких водоемов с помощью поверхностных электронасосов, простейших маломощных вибрационных помп, погружных дренажников, то с постоянным водоснабжением загородного дома из глубокой скважины дело обстоит иначе.
Требуются высокопроизводительные устройства, способные извлекать воду с больших глубин с высоким давлением, при этом их КПД должен быть довольно высоким.

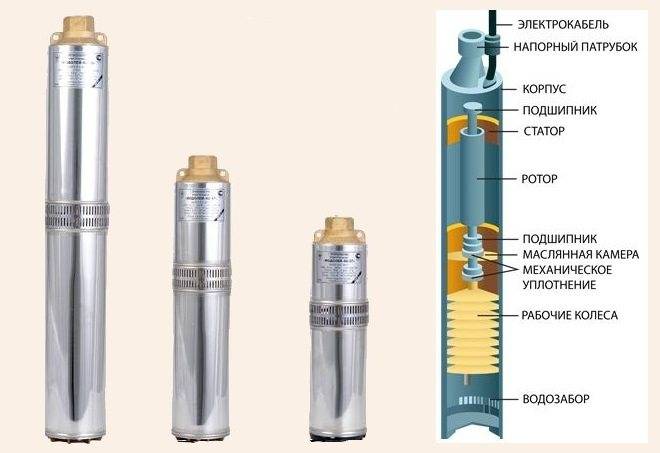

Принцип действия и устройство центробежных электронасосов
Основным элементом центробежного насоса является двигатель, герметично размещенный в корпусе аппарата, и рабочее колесо в виде диска с односторонней крыльчаткой, закрепленное на его валу.
При работе жидкость втягивается через входное отверстие корпуса, расположенное в центральной части рабочего колеса, а его радиально изогнутые лопасти выталкивают ее на периферию.
Вода собирается в улиткообразном кольцевом коллекторе и вытесняется наружу через выходной патрубок под давлением следующим потоком воды, поступившей в корпус.
Для повышения давления в системе часто используется несколько колес с отдельными камерами и выводными патрубками, называемые ступенями, от каждой из них к последующей жидкость передается с возрастающим давлением. Центробежные насосы имеют высокий КПД и могут работать с замутненной водой.
Преимущества и недостатки
Каждый тип погружных насосов имеет свои преимущества и недостатки. К примеру, центробежные очень чувствительны к чистоте перекачиваемой жидкости. Их недостаток – высокая стоимость по сравнению со всеми остальными видами. Бесштанговый центробежный агрегат бесшумен в работе, так как его корпус находится в жидкости. Срок эксплуатации зависит от количества циклов включения и выключения, поэтому к нему чаще всего подключают гидроаккумулятор, чтобы продлить время работы.
Недостатки вибрационных насосов:
- Реагируют на песок в воде.
- Отсутствие элементов автоматики.
- Быстрее заиливают скважину, так как создают волны, которые поднимают со дна грязь.
- Высокий уровень шума.
- Невысокая мощность и напор.
- Короткий срок эксплуатации.
К преимуществам винтового оборудования относится:
- высокий напор;
- низкий уровень шума;
- способность откачивать грязную жидкость без повреждения корпуса.
КПД винтового механизма низкий, производительность невысокая. Требуется частая замена деталей, так как внутри корпуса много трущихся элементов.
Лучшие вибрационные насосы для колодцев
2. ВИХРЬ ВН-10В/3
Данный агрегат легко установить и демонтировать. Также он прост в использовании. Насос используется для перекачивания воды из колодцев и других резервуаров. Мощность двигателя дает напор до 72 м. Болты надёжно стягивают разборные части. Агрегат требователен к чистоте воды, из-за отсутствия фильтра. Глубина погружения в скважины составляет 3 метра.
ВИХРЬ ВН-10В 3
Характеристики:
- производитель: Россия;
- тип: погружной колодезный;
- погружение на глубину: 3 м;
- максимальный напор: 72 м;
- пропускная способность: 0.96 м³/час;
- сетевое напряжение: 220/230 В;
- мощность устройства: 210 Вт.
Плюсы
- шустро выдаёт напор при своей мощности;
- хорошая производительность;
- прочный корпус.
Минусы
- сильно греется при долгом использовании (3-4 часа);
- чувствителен к перебоям электричества.
Насос ВИХРЬ ВН-10В
1. UNIPUMP Бавленец БВ 0,12-40-У5, 10 м (нижний забор)
В своём классе это самый производительный насос — 1600 л/час. Также модель может погружаться на глубину 40 м. Внутренние элементы выполнены из натурального каучука. Встроенный фильтр позволяет работать с любым качеством воды. При сборке использовались высокопрочные материалы.
UNIPUMP Бавленец БВ 0,12-40-У5, 10 м
Характеристики:
- производитель: Россия;
- тип: погружной колодезный;
- погружение на глубину: 40 м;
- максимальный напор: 75 м;
- пропускная способность: 1.6 м³/час;
- сетевое напряжение: 220/230 В;
- мощность устройства: 245 Вт.
Плюсы
- есть фильтр для очистки воды;
- глубокое погружение;
- отличная производительность.
Минусы
шумит, но не сильно.
Насос UNIPUMP Бавленец БВ 0,12-40-У5
Вихревой погружной насос
Вихревой насос погружного типа подходит для транспортировки жидкостей из скважин и колодцев, полива приусадебного участка.
Особенности конструкции
Самым важным элементом вихревого погружного насоса является рабочее колесо, оснащенное лопатками открытого либо закрытого типа. Сами лопатки обладают периферийно радиальным расположением. Благодаря данному элементу движение жидкости происходит в радиально-винтовом направлении, что способствуют постепенному повышению давления. Никакой пульсации в трубопроводе – все происходит плавно и постепенно.
В результате описанного движения жидкость постепенно переходит из внутренней части устройства в наружную. В процессе образуется вихрь продольного типа, который поднимаясь выходит под высоким давлением наружу.
Максимальная глубина погружения этого устройства составляет около 30 м. В установке существуют некоторые нюансы. В первую очередь, агрегат не должен устанавливаться на самое дно скважины. Помимо этого он должен находиться ниже уровня воды. Большую роль играет температурный показатель среды, который должен составлять не более 35˚С, в противном случае двигатель не сможет самостоятельно охлаждаться и в скором времени может выйти из строя.
Преимущества и недостатки устройства
К преимуществам вихревого насоса относятся следующие показатели:
- несмотря на небольшое количество воды на выходе создается высокий показатель давления;
- самовсасывающая способность;
- отсутствие необходимости заливки воды в систему вручную;
- небольшие размеры, что позволяет установку в скважины даже с минимальным размером обсадной трубы.
Несмотря на наличие большого количества преимуществ, существует и очень существенный недостаток – это очень маленький коэффициент полезного действия.
Лучшие вихревые погружные насосы
2. UNIPUMP 4SKM 100 (750 Вт)
Корпус погружного насоса выполнен из нерж. стали. Рабочее колесо сделано из латуни. Не слабый маслонаполненный двигатель имеет пусковой конденсатор с тепловой защитой от перегрева. Модель UNIPUMP 4SKM 100 (750 Вт) — полноценная автоматизированная насосная станция для подачи воды в Ваш дом.
Насос UNIPUMP 4SKM 100 (750 Вт)
Характеристики:
- производитель: Россия;
- тип: погружной вихревый скважинный;
- погружение на глубину: 30 м;
- максимальный напор: 58 м;
- пропускная способность: 2.8 м³/час;
- сетевое напряжение: 210/220/230 В;
- мощность устройства: 750 Вт.
Плюсы
- в комплекте есть 2-х жильный кабель;
- латунное рабочее колесо;
- выдаёт хороший напор.
Минусы
для стабильной непрерывной работы требуется стабилизатор напряжения.
Насос UNIPUMP 4SKM 100
1. UNIPUMP 4SKM 200 (1500 Вт)
Вихревые насосы из серии 4SKM имеют вихревый тип привода, диаметр которого 99 мм. Широко используются для доставки воды из скважин имеющих диаметр 110 мм. Преимущества данного устройства заключается в мощном давлении при средней производительности. Это позволяет использовать его в самом широком спектре применения как в быту, так и в промышленности.
UNIPUMP 4SKM 200 (1500 Вт)
Характеристики
- производитель: Россия;
- тип: погружной вихревый скважинный;
- вес: 19.4 кг;
- погружение на глубину: 30 м;
- максимальный напор: 130 м;
- пропускная способность: 2.8 м³/час;
- сетевое напряжение: 210/220/230 В;
- мощность устройства: 1500 Вт.
Плюсы
- высокий напор сразу на несколько точек;
- корпус из нерж. стали;
- мощный двигатель;
- есть защита от перегрева.
Минусы
требуется стабилизация напряжения.
Насос UNIPUMP 4SKM 200
Критерии выбора
Удовлетворить потребности конкретного объекта в водоснабжении можно только, если правильно рассчитать технические параметры скважины и насоса. При выборе оборудования, рекомендуется руководствоваться следующими показателями:
- глубина скважины и уровень воды – прописываются в паспорте, который выдается при завершении работ специализированными компаниями;
- производительность – количество жидкости, которое насосное устройство может перекачать за единицу времени;
- напор – определяет на какую высоту насос сможет поднять воду. Чем глубже скважина, тем мощнее оборудование должно быть;
- дебет скважины – время, за которое объем выкачанной жидкости восстанавливается природным путем;
- мощность – определяется, зависимо от диаметра магистральной трубы;
- бренд – рекомендуется выбирать оборудование компаний, успевших зарекомендовать себя на рынке. Фото скважинных насосов различных брендов, можно найти в открытом доступе в интернете, что позволяет определиться с выбором, еще до похода в магазин;
- стоимость – чаще всего, самые дешевые устройства являются наименее надежными, и быстро выходят из строя.
Наша компания занимается поставкой и продажей промышленный насосов, не предназначенных для эксплуатации в домашних условиях. Мы являемся официальным представителем бренда CPN на территории Российской Федерации. Продаваемое нами оборудование предназначается для использования на промышленных и производственных предприятиях, а также других специализированных объектов. Устройства отличаются высокой надежностью, мощностью и производительностью.
Чем отличаются приборы
Отличительными чертами насосных станций для дачи или загородного дома являются их уникальная компактность, быстрый монтаж, а также простое техническое обслуживание и приемлемая для всех слоев населения стоимость. В гидравлическом баке накапливается запас воды, что позволяет изделию реже включаться и выключаться — в результате повышается его срок эксплуатации.
Насос устанавливается внутри гидротехнического сооружения под водой, а насосная станция для колодца монтируется в подвальном помещении дома или в специально построенном кессоне, который утепляется во время холодов.
Внимание! Если уровень водозабора не опускается ниже 8 метров, то лучше выбирать насосную станцию
Устройство погружного вибрационного насоса, его конструкция
Действие данного прибора основано на принципе работы перепускных клапанов, которые приводятся в действие за счет вибрации штока. Конструкция насоса проста и поэтому считается весьма надежной, она состоит из:
- Металлического корпуса, в котором расположены все составляющие. Бывают приборы с цельной оболочкой или состоящей из двух частей.
- Силовой агрегат, работающий на электрическом токе. Двигатель выполнен из пластин, залитых, для изоляции, смолой и включает в себя два элемента.
- Над двигателем расположен магнит с насаженным на него металлическим штоком. Он с одной стороны примыкает к электродам двигателя, а с другой закреплен через амортизатор к корпусу насоса.
- Амортизатор с резиновый грибком и металлической пружиной. Данный элемент считается одним из самых уязвимых мест в приборе, так как из-за не качественной воды и загрязнений пружина может засоряться и примыкание клапана к корпусу будет не точным, что приводит к потере компрессии и попаданию жидкости внутрь камеры с электрическими деталями. Пружина амортизатора может иметь несколько металлических колец, удаление которых уменьшает производительную способность агрегата, а их добавление повышает технические показатели.
- Камера для всасывания и выдачи воды. В зависимости от типа насоса данный элемент может быть как совмещенным, так и раздельным с двух концов.
- Резиновый поршень. Имеет вид плоской тарелочки и насажен на амортизатор штока. Чаще всего он изготавливается из мягкой резины, но в некоторых случаях встречается пластиковая деталь.
- Обратные клапана, зависимости от комплектации прибора их может быть несколько. Данная деталь также выполнена из эластичного материала и в момент нижней мертвой точки поршня открывает впускное отверстие в крышке, а при движении мембраны вверх, под воздействием давления жидкости перекрывает указанное отверстие.
Наиболее уязвимой частью вибрационного насоса является резинометаллический поршень, который часто выходит из строя из-за жесткой воды. В процессе эксплуатации, песок и другие загрязнения оказывают воздействие на мягкие и эластичные элементы, уплотняя их, что в дальнейшем приводит к потере герметичности во время открытия и закрытия отверстий.
Также наиболее часто встречается неисправность электродвигателя. Если в жидкости сосредоточено множество загрязнений в виде песка и металлических частиц, то во время работы силового агрегата, все они оседают на электродах, что приводит к плохому контакту между двигателем и магнитом и насос перестает работать.
Как опустить насос в скважину
Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.
В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.
