Прямоугольные и круглые пластиковые вентиляционные каналы

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

• длина труб для разводки воздушных каналов;
• количество воздуховодов, их локализация;
• размещение воздухозаборов, решеток и другого оборудования;
• описание использованных материалов.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Как скрыть и проверить: советы

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно. Если листок не держится и падает, то система не работает. Проверить функционирование технологии можно с помощью специального прибора – анемометра. Аппарат показывает скорость воздуха в шахте. Нормальная циркуляция воздуха на кухне должна составлять 60 м³/ч, при условии наличия электрической плиты.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

• ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
• засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

• следить за состоянием фильтров и вовремя их менять;
• оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
• периодически проверять мотор на наличие жира, при необходимости удалять его;
• включать технику заблаговременно до приготовления пищи;
• устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
• расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.

Классификация воздуховодов

Воздуховоды для вытяжки на кухне могут разделяется на группы по разным показателям: материал изготовления, эксплуатационные характеристики, тип конструкции. Вентиляция для вытяжки на кухне выбирается индивидуально для каждого помещения.

По виду конструкции

Все изделия можно разделить на два типа:

• Гибкие. Могут размещаться под прямым углом. Их можно сжимать и растягивать, но нужно учитывать, что слабо вытянутый воздуховод имеет лучшее сопротивление воздушным потокам. Обычно такие конструкции делаются из алюминия. К недостаткам относят невозможность создания гофрокороба длиной свыше 3 метров из-за ухудшения производительности системы.
• Жесткие. Отличаются простотой сборки и имеют гладкую и ровную внутреннюю поверхность. Воздушный поток не имеет преград благодаря гладкости, из-за чего эффективность таких систем больше.

По форме

Выделяют несколько основных вариантов:

• Округлые. Это изделия, которые используются в домах с высокими потолками. Из-за особенностей конструкции и размеров воздуховода устанавливаются нечасто. При подключении к вентиляционному каналу для вытяжки квадратной или прямоугольной формы потребуется применение специальных коннекторов.
• Прямоугольные и квадратные. Универсальные воздуховоды, которые чаще всего ставятся в домах и квартирах. Установку можно выполнить за шкафчиками на кухне. Есть возможность прокладывания по любой траектории.
• Овальные. Имеют схожие характеристики с округлыми моделями.
• Плоские. Это подвид прямоугольных конструкций, которые практически незаметны.

Прямоугольные конструкции используются чаще остальных видов. Производители выпускают изделия в нескольких размерах. Для вытяжек мощностью не более 300 куб.м./час применяются воздуховоды с сечением 110×55 мм. Для приборов с производительностью 350 куб.м./час подходят изделия 120×60 мм. Устройства с мощностью до 1000 куб.м./час требуют сечение 240×60 мм.

По материалам

Популярны воздуховоды из пластика и различных металлов. Каждый материал имеет свои особенности и преимущества, которые будут реализованы в определенных условиях.

• Пластик. Это самые востребованные конструкции для кухонных вытяжек. По форме бывают округлые и прямоугольные. К основным плюсам можно отнести устойчивость к коррозии, легкость сборки и монтажа трубы для вытяжки, гладкость стенок, низкая цена и небольшой вес. Во время работы вытяжки такие системы не издают шума. К недостаткам относят необходимость покупки переходников и коннекторов для соединения частей, а также неустойчивость к высоким температурам.
• Алюминий. Из этого материала часто создаются конструкции для вентиляционных систем. К преимуществам можно отнести низкую цену, простоту и универсальность, легкость монтажа, стойкость к высоким температурам. Однако алюминий имеет серьезные недостатки, ограничивающие его применение – это высокая теплопроводность, из-за которой будет наблюдаться скопление конденсата; непрезентабельный внешний вид и слабая прочность конструкции.
• Сталь. Для воздуховодов выбирается нержавеющая или оцинкованная сталь. Это прочный материал, который стоит недорого, имеет ровную основу, не подвержен деформации и не выделяет вредных веществ. С каждым годом популярность стальных изделий уменьшается. Это связано с необходимостью применения максимально надежных и устойчивых фиксаторов, сложностью резки металлических труб, большим весом и шумной работой.

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

• приготовить поверхности к монтажу;
• сделать схематический чертеж короба;
• на потолок нанести разметку;
• произвести расчет материала;
• закупить все необходимое;
• подготовить инструмент.

Теперь подробно разберем каждый этап:

1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
2. Поверхность грунтуется.

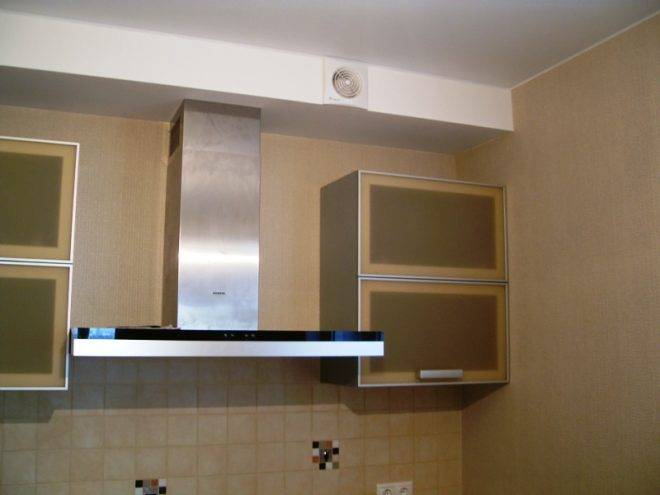

   Вариант дизайна и оформления короба из гипсокартона на кухне

3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.
