Использование принудительной вентиляции в доме

Обеспечить достаточный воздухообмен в доме вне зависимости от погодных условий может принудительная вентиляция. Она бывает централизованная и локальная. Полнофункциональная система принудительного притока и оттока воздуха в доме представляет собой сеть воздушных каналов, сходящуюся к вентиляционной установке. Последнюю можно собрать своими руками из отдельных устройств: вытяжного и приточного вентилятора, подогревателя воздуха, рекуператора, автоматики. Весь поступающий воздух подлежит фильтрации.

Сборка такой системы очень дорогостоящая, поэтому централизованная вентиляция зачастую ограничивается оборудованием вытяжки. Сеть трубопроводов из помещений сводится к одному вентилятору, который выбрасывает воздух на улицу, в то время как его приток осуществляется естественным образом. Такая система неэффективна и неприемлема в частном доме.

Локальная вентиляционная установка предназначена для воздухообмена в одном помещении. Ее можно устанавливать своими руками в дополнение к естественной вентиляции.

Достоинствами принудительной вентиляции в доме являются: возможность обеспечения интенсивного проветривания путем изменения скорости вентилятора, достижение необходимой температуры воздуха перед его попаданием в помещение. К недостаткам относится возможная поломка механических элементов, необходимость подключения источника электроэнергии, каналы и вентиляционные приточно-вытяжные блоки занимают много места.

Для принудительной вентиляции нужно установить в системе вытяжной вентилятор

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

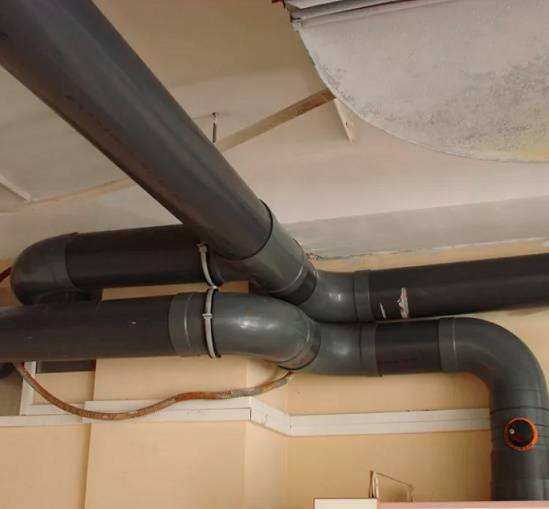

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.

Комментариев:

• Основные типы вентиляции в частном доме и их особенности
• Как проверить вентиляцию газового котла в частном доме?
• Выбор вентиляционной системы для частного дома
• Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги. Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления. Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Применение вентиляционных труб в быту

Вентиляционные трубы с комплектом соединительных и крепежных элементов принято называть воздуховодами. Они предназначены для обеспечения циркуляции воздуха и устанавливаются в тех помещения, где нет доступа к естественному движению воздуха или существует дополнительная необходимость в проветривании: на кухнях, в ванных комнатах, туалетах.

До появления на рынке пластиковых деталей воздуховоды делали из оцинкованного металла, они и сейчас часто встречаются в производственных цехах или в заведениях общепита (их использование связано с высокими температурами).

Но для применения в быту, то есть для установки вентиляции в квартирах и коттеджах, больше подходят полимерные изделия.

Они обладают следующими преимуществами:

• имеют меньший вес, чем металлические, поэтому их легче установить своими руками;
• гладкие стенки имеют минимальное сопротивление для перемещения воздуха;
• герметичны, так как не имеют швов;
• устойчивы к воздействию повышенной влажности, не ржавеют;
• в продаже всегда можно найти комплект фитингов, подходящих по сечению.

К продаже допускаются изделия, отвечающие ГОСТам и имеющие сертификаты соответствия, поэтому можно говорить и о безопасности пластиковых элементов.

Стенд в супермаркете с пластиковыми элементами сборки системы вентиляции для вытяжки: трубами прямоугольного и круглого сечения, переходниками, тройниками, заглушками, угловыми деталями

Этапы сборки системы вентиляции

Последовательность сборки системы вентиляции:

1. Разметка – на стенах и перекрытиях размечаются места прохождения коммуникации с точками монтажа креплений.
2. Монтаж креплений на заранее размеченных местах.
3. Сбор общего вентиляционного стояка.
4. Сбор отдельных воздуховодов из внутренних помещений.
5. Установка полусобранных воздуховодов и стояка.
6. Соединение веток вентиляционной системы.
7. Герметизация соединений.
8. Монтаж вентиляторов, клапанов и прочих приспособлений повышающих тягу.
9. Вывод труб через кровлю.
10. Утепление участков воздуховодов в неотапливаемых помещениях.

Таким образом построение вентиляционной системы из канализационных труб не имеет принципиальных различий с монтажом вентсистем из труб специальных – вентиляционных.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Расчет вентиляции для частного дома

Дабы сделать верный выбор, сперва нужно выполнить кое-какие расчёты:

Выяснить количество каждого отдельного помещения. Количество членов семьи, каковые неизменно находятся в. Учесть все электрические устройства, каковые каким-либо образом смогут воздействовать на состояние воздуха. Проанализировать скорость движения и замещения воздушных масс в доме. Продумать, окажется ли скрыть вентиляцию в ниши. Нанести разводку на бумажный замысел. Выбрать профиль и диаметр труб. Учесть, в каком районе находится дом. В случае если ваше жилье находится в загазованном центре города, тогда в системе вентиляции в обязательном порядке должны будут находиться фильтрующие элементы

Это крайне важно, поскольку тогда не будет особенного смысла и выгоды для здоровья. В то время, когда вашим районом есть негромкая окраина либо место около лесополосы, то такая установка вам не пригодится

Выбрать место забора воздуха.

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

• длина труб для разводки воздушных каналов;
• количество воздуховодов, их локализация;
• размещение воздухозаборов, решеток и другого оборудования;
• описание использованных материалов.

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

• дешевизну;
• практичность;
• легкость;
• удобство в работе;
• антистатичность (вопреки многим мифам);
• антибактериальность;
• возможность гнуть трубы в любых направлениях;
• большой выбор фитингов, размеров и форм;
• возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

• проигрывают по прочности;
• выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
• не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

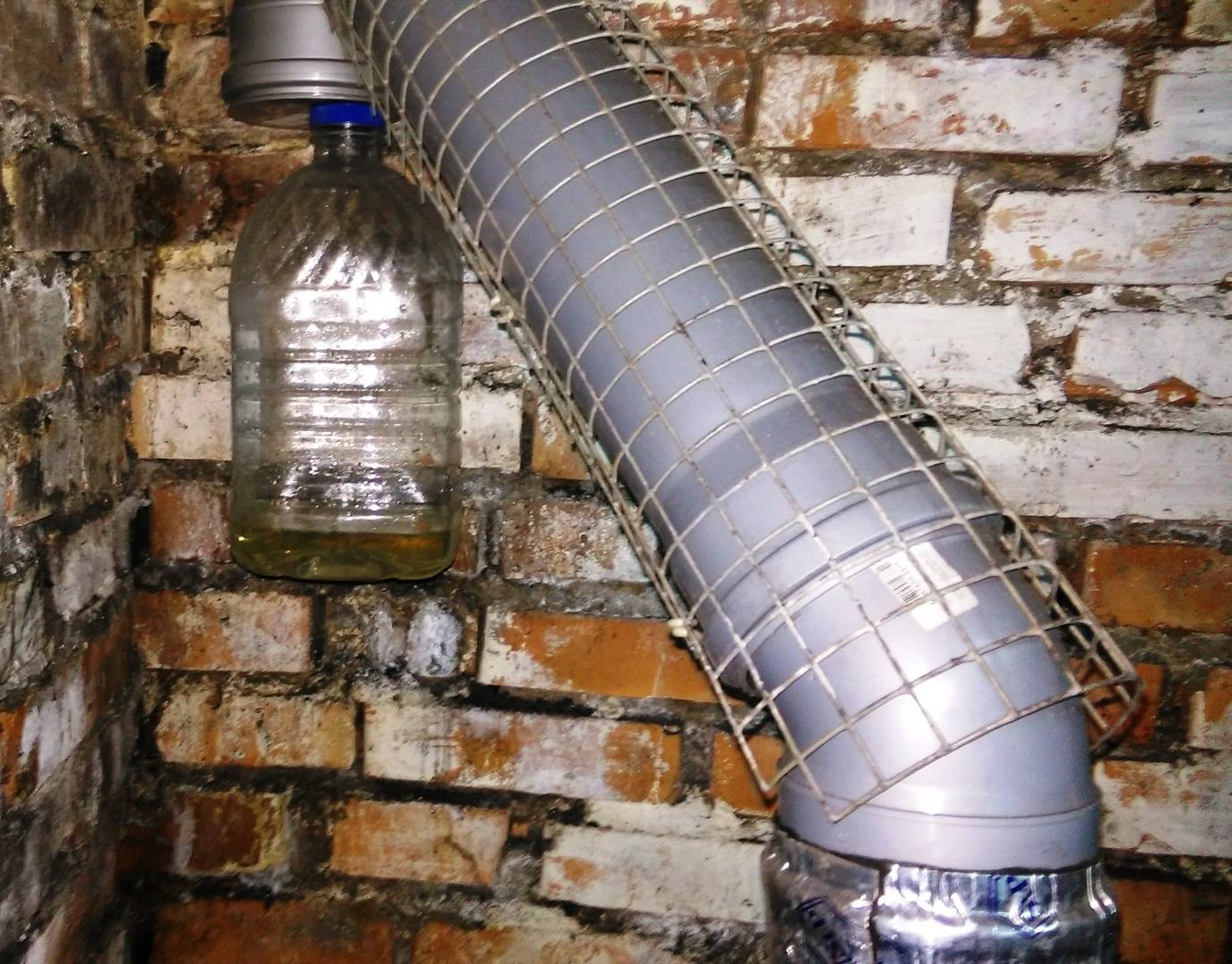

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

1. Проектируем вентиляцию.
2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
3. Устанавливаем крепежи на пути следования будущих коммуникаций.
4. Собираем из крупных труб вентиляционный стояк.
5. Собираем и монтируем воздуховоды.
6. Подключаем все ветки друг к другу.
7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
9. Устанавливаем вентиляционные заслонки.
10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Выводы и полезное видео по теме

Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:

Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации. Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку

Правда за комфорт всегда приходится платить

Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить

Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.

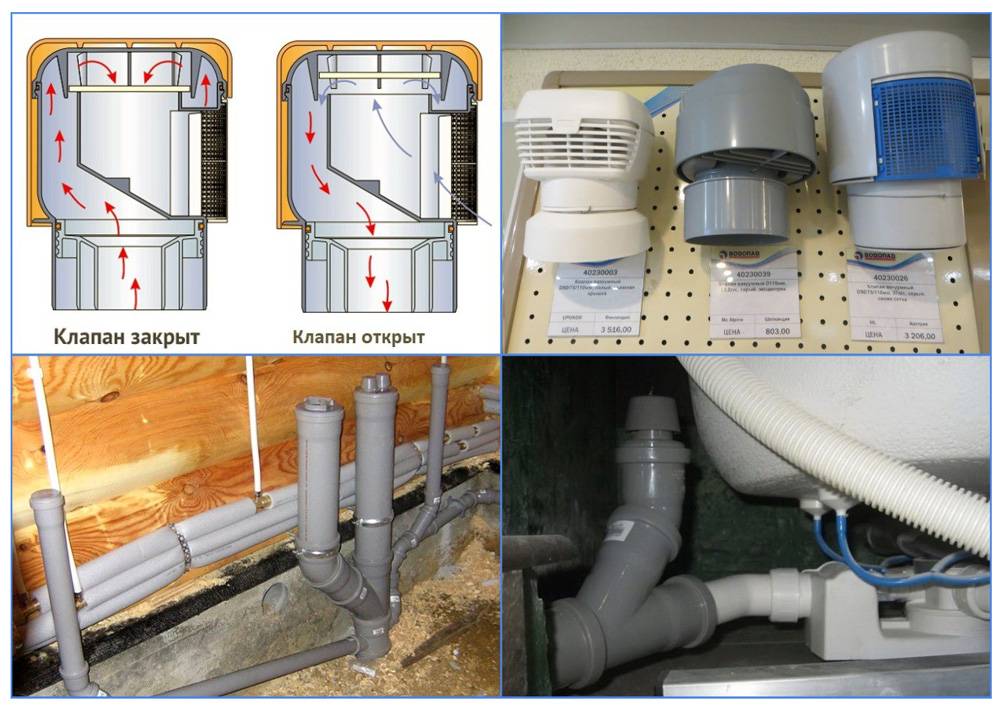

Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет – наш инженер постарается помочь вам.

Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка – оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.
