Какой воздуховод выбрать для кухонной вытяжки

Достоинства и недостатки

Среди потребителей бытуют различные мнения по поводу использования вытяжки для кухни без воздуховода: одни выступают исключительно против подобной техники и называют её «бесполезной» на кухне, другие же предпочитают современные модели вытяжек с угольными фильтрами и рециркуляционной системой работы.

Поговорим об особенностях таких вытяжек, чтобы составить предварительное мнение об их работе:

  • Вытяжка без трубы не нарушает циркуляцию воздуха на вашей кухне и квартире в целом, поскольку отверстие, куда обычно устанавливают воздухоотвод, свободное. При альтернативной системе работы вытяжки, когда воздухоотвод установлен по всем правилам и нормам, но при этом вытяжка не включена, проход воздуха затруднен.
  • Рециркуляционная легкая по своему весу и небольшая по габаритам, что позволяет с легкостью приобрести понравившуюся модель и привезти её домой, не подбирая к ней дополнительного оснащения вроде труд и крепящих конструкций. Компактная и легкая вытяжка без воздухоотвода может храниться в любой части небольшой квартиры и не мешать завершению ремонта.
  • Установить такую модель просто: вытяжка крепится в шкаф (где отсутствует нижняя полка) с помощью простых инструментов и подключается к системе питания электроэнергией. При этом приобретать дополнительные переходники не нужно.
  • Ценовая политика рециркуляционных вытяжек ниже традиционных купольных и прочих, которые имеют воздухоотвод. Конечно, цена за единицу вытяжки зависит от бренда и её характеристик: размера, мощности, набора функций.
  • Уход за вытяжкой сводится к минимуму усилий: стоит протирать её видимую поверхность (панель) и своевременно менять фильтры внутри. К слову, может потребоваться замена лампочек на её панели, или подсветки вытяжки, и делается это исключительно просто.
  • Еще пара слов о системе фильтрации: она состоит, как правило, из двух типов фильтров: угольных и металлических. Угольные меняются значительно чаще последних, по истечению 3-6 месяцев их просто снимают и выбрасывают. Фильтры из металла можно мыть – выньте аксессуар и промойте под краном или отправьте в посудомоечную машину.
  • Вытяжка без громоздкой трубы для отвода воздуха идеально подойдет для небольшой кухни или того помещения, где установка той самой трубы обойдется значительно дороже и сложнее (невозможность установки, потеря привлекательности комнаты). Часто вытяжку системы рециркуляции воздуха выбирают для интерьера кухни в стиле минимализм или хай-тек, когда требуется соблюсти лаконичную атмосферу и избавить пространство от лишних деталей вроде трубы.

Теперь отметим возможные недостатки электрической модели вытяжки:

Замена фильтров в вытяжке без воздухоотвода – задача, которая требует исполнения во избежание нарушения работу системы очистки воздуха. Кому-то может показаться это дорогостоящей процедурой, другие отметят лишние для себя обязательства и предпочтут традиционную модель. Зато при поломке небольшую рециркуляционную модель проще осмотреть на предмет поломки и отремонтировать, чем разбираться в крупной вытяжке и её трубе в поисках ответа на свой вопрос.
Бытует мнение, что вытяжка с рециркуляцией хуже справляется с очисткой воздуха на кухне и особенно в условиях интенсивной готовки

Это мнение крайне неверное, важно соблюдать режим замену её фильтров и правильно установить конструкцию – ниже к варочной поверхности.
Дизайн вытяжки без вытяжного зонта однообразен – прямоугольная, чаще горизонтальная конструкция, без вентилятора и возможности дополнительно преобразить интерьер кухни. Панель вытяжки может быть максимально узкой, тонкой, модель может быть козырьковой с элементом из жаропрочного стекла или иметь привычную конструкцию

«Поиграть» можно цветом вытяжки – белый, металлический, глянцевый или матовый оттенок. Козырьковая модель вытяжки считается самой оригинальной из представленного ассортимента.
Отзывы о вытяжках системы рециркуляции неоднозначны, кто-то доволен своим выбором, другие предпочли бы традиционную модель
К такой системе отведения воздуха стоит привыкнуть и наслаждаться ею, как современным способом очищения вашей кухни от неприятного и лишнего запаха при готовке, а при выборе остановить внимание на проверенном бренде и хорошем монтажнике, который позволит модели быть функциональной.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Гофра для вытяжки: простота монтажа и удобство в использовании

Преимущества и недостатки, сфера применения. Материалы изготовления и классификация, советы по выбору. Особенности и порядок монтажа.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Полезный совет!Выбирая между пластиковыми и металлическими изделиями, лучше отдать предпочтение коробу для вытяжки на кухню из пластика. У таких труб более низкая сопротивляемость потоку воздуха, их легче мыть, и они намного органичнее вписываются в интерьер. Если же предполагается скрытая прокладка вентканала или эксплуатация в условиях высоких температур, то рекомендуется использовать гибкие трубы.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

  • приготовить поверхности к монтажу;
  • сделать схематический чертеж короба;
  • на потолок нанести разметку;
  • произвести расчет материала;
  • закупить все необходимое;
  • подготовить инструмент.

Теперь подробно разберем каждый этап:

  1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
  2. Поверхность грунтуется.

    Вариант дизайна и оформления короба из гипсокартона на кухне

  3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Своеобразие и принцип работы

Всем известен принцип работы вытяжных приборов. Они втягивают загрязненный воздух над варочной поверхностью и выводят его за пределы кухни, в вентиляционную шахту. Эти модели относятся к приточным конструкциям.

Разберемся, что происходит в агрегате, не нуждающемся в вентиляции.

Основной принцип его работы – рециркуляция, то есть возвращение воздушных масс назад в кухню. Поэтому такие виды бытовой техники получили название рециркуляционные.

Тем самым оба вида выполняют одинаковую функцию, очищают атмосферу кухни.

Различия двух видов

Рециркуляционные агрегаты не имеют вывода в вентиляцию. Поэтому они не удаляют воздух, попавший в устройство, а возвращают его назад, в помещение. Но делают это только после фильтрации, очистки и удаления частиц, загрязняющих состав воздушной массы.

В связи с этим в таких конструкциях обязательно имеется вентилятор, который сопровождает движение воздуха, а также один или несколько фильтров, отвечающих за его качественную очистку.

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на “Постановление правительства Москвы”. Там есть такой двоякий пункт 3.4 “Об утверждении нормативов по эксплуатации жилищного фонда.”

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Как выбрать размер и конструкцию воздуховода

В строительных магазинах представлен широкий ассортимент конструкций, используемых для притока и отвода кислорода. Чаще встречаются изделия следующего типа:

  • алюминиевые гофры;
  • круглые трубы из термостойкого пластика;
  • гофрированный пластик;
  • конструкции прямоугольной формы (зачастую это плоские воздуховоды для вытяжки);
  • изделия из оцинкованной или нержавеющей стали.

Для бытовой вентиляции чаще применяют пластиковые прямоугольные трубы, алюминиевые гофры круглого сечения. Выбор обусловлен легкостью и простотой монтажа, с этой задачей справится даже неопытный мастер.

Схема установки пластикового воздуховода

Определяемся с конструкцией и диаметром

Задача первостепенной важности – определиться с конструкцией труб, их диаметром. Очень важно придерживаться нескольких простых правил:

Диаметр воздуховода должен соответствовать или быть несколько больше выходного отверстия кухонной вытяжки. А еще он должен совпадать с выходным отверстием вентиляционного канала. Если размеры окажутся меньшими, то работоспособность системы вентиляции ухудшиться. Внутри конструкции возникнет дополнительное сопротивление потоку воздуха. Это непременно спровоцирует повышение шума. Как следствие, вытяжка с воздуховодом очень быстро выйдет из строя

Все части и элементы конструкции необходимо измерить до приобретения вытяжного устройства.
Максимальная длина воздуховода – 3 метра, при этом при каждом лишнем метре эффективность вентиляции сокращается на 10%.
Важное условие грамотной установки и эксплуатации вытяжного устройства – минимальное количество изгибов. Максимальный угол не должен превышать 90 градусов, поскольку каждый угол приводит к падению производительности на 10%

Если установить конструкцию под углом больше 90 градусов, может возникнуть эффект обратной тяги, и без обратного клапана не обойтись.

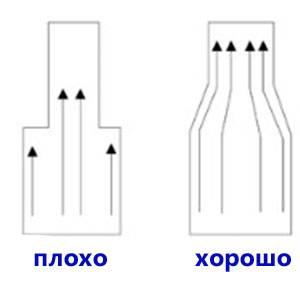

Элементы соединяющие вытяжку и воздуховод

Увеличить сечение не имеет особого смысла. Выгоды от этого никакой, поскольку это не повлечет за собой увеличение производительности вытяжки. Устанавливаемый канал станет тяжелее, вес конструкции увеличиться, что непременно ударит по семейному бюджету.

Чем отличается вытяжка от вентиляции

Санитарные нормы предусматривают обеспечение жилых помещений воздухообменом определенной кратности. Для обеспечения этого условия в многоэтажных домах предусмотрена вентиляционная система – сеть вентканалов, встроенных в стены здания, с выходом выброса на крышу. Вентканалы служат для выброса отработанного воздуха из помещения. Приток свежей воздушной массы осуществляется естественным путем через неплотности дверных и оконных проемов. Но такая система не может локализовать запахи, гарь и прочие «прелести», возникающие, например, во время приготовления пищи. В результате не совсем приятные ароматы распространяются по всей квартире. Чтобы это предотвратить, ставится дополнительная (принудительная) вентиляционная система – вытяжка. Данное устройство забирает поднимающиеся от варочной поверхности пары и через воздуховод выбрасывает их в вытяжной канал общеобменной вентиляционной системы.

Вентиляционная система и вытяжка

Какая схема вентиляции подходит для кухни

Различается четыре типа систем воздухообмена:

  1. Естественная. Основана на разности температур и давления внутри помещения и за его пределами. Свежий воздух поступает через естественные проемы или клапаны, выходит отработка также посредством вентканалов.
  2. Приточная. Нагнетатели подают свежий воздух внутрь комнаты, отработанная среда выходит через шахту вентиляции.
  3. Вытяжная. Приток осуществляется естественным образом, вытяжка организуется принудительными нагнетателями.
  4. Приточно-вытяжная. Подразумевается установка приборов для принудительной циркуляции потоков в помещении.

Выбор зависит от возможностей пользователя, особенностей и конструкции помещения.

Естественная

Самый простой вариант воздухообмена. Эффективность зависит от наличия тяги в вентиляционных каналах. Поступление свежего воздуха организуется форточками, проветриванием. За вывод отвечают общие вентиляционные домовые шахты.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Сегодня естественная вентиляция применяется редко из-за герметичных стеклопакетов, мощных плит. Чаще всего в сеть встраивают нагнетатели для ускорения воздухообмена в кухне.

Принудительная с вытяжкой

Эффективный способ вентиляции, который может быть двух видов:

  • общий – предусматривает установку вентилятора с решеткой;
  • локальный – с монтажом вытяжки, которая всасывает и отводит по каналам запахи, газы.

Вентиляция на кухне с вытяжкой монтируется собственными руками, не доставляет проблем при выкладке воздуховодов и подключении оборудования в сеть. Основное правило – выбрать агрегаты оптимальной мощности и габаритов.

Влияние воздуховода на производительность вытяжки

Следует отметить, что значение производительности и эффективности вытяжки может меняться при определенных условиях. Как правило, вытяжку подключают к трубе-воздуховоду длиной до 2-х метров с одним изгибом в 90 градусов.

Вытяжка и система вентиляции, к которой она присоединена, создают сопротивление воздуху, протекающего через них. Чем больший путь воздух должен преодолеть, и чем больше препятствий в виде изгибов, тем ниже будет реальная производительность прибора. Поэтому надо стремиться сделать это «путь» как можно короче и максимально простым.

Диаметр воздуховода вытяжки для кухни

Большое помещение или открытая кухня требуют вентиляционного канала с минимальным диаметром 150 мм (большинство вытяжек имеют выход такого диаметра), а если вы хотите установить дополнительный двигатель, то 180 мм и больше.

Воздуховоды к вытяжке для кухни с диаметром ниже 150 мм снижают эффективность прибора и поднимают уровень шума воздушного потока.

Правильное подключение вытяжки к вентиляционному каналу

При установке прибора должны быть созданы условия для сокращения потерь производительности, которые могут быть вызваны неправильным подключением или уменьшением поперечного сечения воздуховода.

Каждый изгиб трубы воздуховода на 90 градусов и каждый дополнительный метр трубы ощутимо снижают производительность прибора. Установка угольного фильтра снижает эффективность примерно на 25-30 процентов.

Металлические фильтры

Металлические фильтры влияют на эффективность и производительность вытяжки, но без них эксплуатировать устройство нельзя, так как проникающие внутрь жировые частицы оседают на внутренней части прибора, на двигателе и воздуховоде. Со временем это может привести к ухудшению эксплуатационных характеристик двигателя, увеличению шума и, в конечном счете, к поломке двигателя. Эффективность стандартных металлических фильтров: от 40 до 80%. 12-слойная структура и герметизирующие ленты могут повысить эффективность до 95%.

Маленькие хитрости: маскируем воздуховод

Какой бы вы не выбрали воздуховод, он не украсит интерьер вашей кухни: есть в этой детали что-то казенное. Поэтому смонтированную конструкцию лучше спрятать:

  • за подвесной потолок, если таковой имеется на кухне. Вертикальный участок воздуховода можно обшить тем же материалом, из которого выполнен потолок. Для этого надо просто соорудить вокруг трубы каркас из металлического профиля и прикрепить к нему листы обшивки при помощи саморезов (с декоративными головками). Сам каркас крепится к стене;
  • в декоративный короб. Выпускается множество модификаций таких коробов. Они различаются формой, материалом, цветом. Можно приобрести короб со встроенными в него точечными светильниками;
  • можно сразу купить встраиваемую вытяжку, тогда воздуховод будет размещен внутри шкафа или проложен по его «крыше»;
  • вы можете сами изготовить декоративный короб из гипсокартона любой конфигурации и вставить в него светильники. Таким образом вы сможете создать эксклюзивный элемент интерьера.

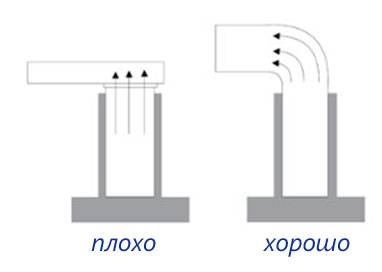

Правильное и не правильное расположение воздуховода

Вопрос маскировки можно решить проще: покрасить трубу в соответствии с интерьером кухни или оклеить его обоями.

Особенности монтажа

Начинать монтаж нужно с замеров всех расстояний и составления проекта. Гофрированная трубка монтируется проще. На вентиляционное отверстие (оно располагается на стене или в потолке кухни в квартире) крепят заглушку. Трубу натягивают на выпускное горло вытяжки, закрепляют хомутом. Рукав растягивают до заглушки, прикрепляя к стенам с помощью монтажных скоб. На заглушку рукав также закрепляют хомутом.

Для жестких коробов и труб понадобится набор фасонных элементов, поэтому на стадии проектирования очень важно определить их точную номенклатуру и количество. Монтаж негнущейся трубы более сложен. Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу

Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу.

В частном доме проще установить выходной конец воздуховода на отдельное отверстие в наружной стене. Легко его сделать в деревянных строениях. Плюс такого решения – отсутствие нагрузки на естественную вентиляцию. Минус – утечка тепла.
