Какие бывают виды промышленной вентиляции

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

• запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
• перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.

Обследование перед проектированием ОВ перед реконструкцией

Реконструкция подразумевает строительные работы, в ходе которых изменяться исходные параметры здания, меняются или восстанавливаются несущие конструкции. Чтобы спроектировать систему вентиляции в реконструируемом здании, нужно оценить текущее состояние объекта и его конструкций, характеристики и места размещения текущих воздухопроводов, иного оборудования. Для этого проводится техническое обследование (экспертиза), определяются точки присоединения, модернизации и установки нового оборудования, рассчитывается нагрузка, изучаются паспорта вентиляционных систем.

Кто выполняет обследование ОВ

Обследование зданий и его отдельных систем заключается во внешнем осмотре, использовании специального оборудования, изучении технической документации, исходного проекта. Для этого привлекаются инженеры проектной организации, эксперты в сфере строительства. При заказе проектирования в компании Смарт Вэй все необходимые обследования выполнят опытные и квалифицированные инженеры, эксперты. Это позволит получить объективную информацию о состоянии объекта и вентиляционных систем, выбрать оптимальные места для размещения и монтажа вентиляции.

Что обследуется в ОВ

Вентиляционная система затрагивает все части и конструкции здания, поэтому добавление нового оборудования, воздухопроводов и каналов может повлиять на работоспособность уже существующих элементов. Комплексное техническое обследование предусматривает:

• анализ технической и проектной документации на здание и его вентиляционную систему, паспорта вентиляции;
• состояние конструкций, так как при установке вентиляции и оборудования будут прокладываться новые каналы, а несущая нагрузка может увеличиваться;
• технические ограничения объекта, которые придется учесть проектировщикам;
• состояние и работоспособность текущей вентсистемы, искусственных и естественных источников притока воздуха, тепла, света;
• степень изношенности вентиляционной системы и ее отдельных элементов, моральное устаревание;
• санитарно-гигиенические обследования для проверки качества воздуха, соответствие показателям СанПиН и СНиП;
• получение фактических данных о сечениях существующих воздухопроводов, производительности оборудования;
• иные направления документального, визуального и инструментального обследования.

Эксперты и инженеры фактически выезжают на объект, работают с документами, обрабатывают информацию в программных комплексах. Для оценки работоспособности существующей системы и оценки ее соответствия действующим нормам могут привлекаться узкопрофильные специалисты.

Один из примеров обследовании вентиляции

Основные инструменты для обследования вентиляции и кондиционирования

Так как многие элементы вентиляционных систем скрыты от визуального наблюдения, может осуществляться:

• частичное вскрытие конструкций для обеспечения доступа;
• использование оборудования для видеофиксации внутреннего состояния каналов и воздуховодов;
• использование аэродинамического оборудования для проверки циркуляции воздуха;
• проведение лабораторных исследований материалов с поверхностей каналов;
• инструментальное и документальное обследование других систем здания, чтобы учесть их при проектировании вентиляции;
• расчеты и измерения для обработки полученных данных.

Методы исследований и применяемое оборудование будет отражены в документах, которые получат проектировщики по итогам обследований.

Итоговый документ по результату

По результатам обследования составляются акты и технические заключения о состоянии вентиляционной системы. В документах указывает соответствие существующей вентиляции нормативным показателям, рекомендации по местам размещения и присоединения нового оборудования, о выявленных дефектах и неполадках. Также по расчетным данным будет определена мощность и пропускная способность проектируемой системы.

Монтаж: этапы работ

Хороший подрядчик всегда подходит к работе индивидуально: в зависимости от площади помещения, функций и проч. При наличии уже разработанной и утвержденной схемы исполнитель охватывает только монтаж. При отсутствии таковой – проектировщики фирмы занимаются этим сами.

Работы начинаются с составления сметы, после выбора типа вентиляции. Например, это может быть радиальная вентиляция высокого давления или самая простая вытяжная вентиляционная система. Далее осуществляется подбор оборудования и согласование стоимости с клиентом.

После завершения подготовительных работ осуществляется непосредственно установка на места, заранее согласованные. Монтаж вентиляции «под ключ» включает все необходимые технологические операции: прокладку кабеля, штробление, высотные работы, пуско-наладку, контрольный замер и запуск системы в эксплуатацию. По окончании основного цикла работ происходит приемка вентиляции. Далее, по желанию, компания-установщик может взять систему на дальнейшее сервисное обслуживание (контроль загрязненности, диагностика запорно-регулирующей аппаратуры, проверка и замена фильтров, ремонт электродвигателей установок).

Популярные типы вентиляции

• Вытяжная вентиляция – система принудительного удаления из помещения загрязненного воздуха. Приток осуществляется через окна и двери.
• Приточно-вытяжная – обеспечивает одновременно и подачу, и вывод «отработанного» воздуха. Это комплексная система, контролирующая два взаимосвязанных процесса, как вдох и выдох: сначала приток, потом вытяжка.
• Радиальная вентиляция низкого давления (высокого, среднего) предназначена для перемещения воздушных масс по системам воздуховодов для вентиляции производственных, торговых, складских помещений. Основная теплоотдача происходит через радиальные вентиляционные каналы; воздух засасывается с торцов и выбрасывается через станину наружу.
• Общеобменная вентиляция предполагает распределенную по помещениям систему воздуховодов, соединенных коллекторами, подключенными к вентиляторной группе.

Существуют также: местная вентиляция, обеспечивающая воздухообмен в конкретной рабочей зоне, вентиляция бассейнов, работающая в помещениях высокой влажности, радиальная вентиляция среднего давления, низкого давления и другие. Так или иначе, подбор системы для конкретного объекта осуществляется индивидуально – по показаниям, в зависимости от особенностей помещения и производственных процессов.

Задачи и особенности системы промышленной вентиляции

Объем воздуха должен соответствовать типу производства

Промышленное вентиляционное оборудование предназначено для решения следующих задач:

• создание комфортной обстановки, подходящей для длительного пребывания человека в помещении, а также для поддержания непрерывного производственного процесса;
• поддержание температуры и влажности воздуха в пределах, регламентируемых действующими нормативными документами;
• создание оптимальных условий для обновления воздуха и выведения токсичных веществ за границы помещения;
• целенаправленное обеспечение рабочих мест свежим приточным воздухом.

Перечисленные задачи решаются в полной мере, так как от них зависит не только самочувствие и здоровье работников промышленного предприятия, но и эффективность всего технологического процесса.

Системы вентиляции производственных зон, не соответствующие указанным требованиям, не будут приняты комиссией при их запуске в эксплуатацию. К их особенностям относят наличие трех стадий очистки воздушных масс. Для улавливания пылевых частиц размером до 10 мк в каналах приточного типа устанавливается фильтрующее оборудование для тонкой очистки воздуха. Для осаждения более крупных образований 10-100 мк в вытяжных воздуховодах используются фильтры очистки средней степени, а для загрязнений с размером частиц более 100 мк применяется грубая фильтрация.

4.2. Естественная вентиляция

Естественная
вентиляция осуществляется за счет
разности температур воздуха в помещении
и наружного воздуха (тепловой напор)
или действия ветра (ветровой напор).
Естественная вентиляция может быть
неорганизованной и организованной. При
неорганизованной вентиляции неизвестны
объемы воздуха, которые поступают и
удаляются из помещения. Воздухообмен
зависит от направления и силы ветра,
температуры наружного и внутреннего
воздуха. Организованная естественная
вентиляция называется аэрацией. Для
аэрации в стенах здания делают отверстия
для поступления наружного воздуха, а в
верхней части здания устанавливают
специальные устройства (фонари) для
удаления отработанного воздуха. В
результате этого необходимо рассчитать
площади приточных и вытяжных аэрационных
отверстий, обеспечивающих нужный
воздухообмен.

Воздухообмен естественным путем

Естественная вентиляция на предприятиях основывается на естественной тяге, но она находится в зависимости от некоторых условий:

• Насколько отличается температура воздуха на улице от температуры на производстве.
• Скорость ветра.

Простота и доступность естественной системы не потребует от руководства предприятия лишних затрат для ее оборудования. Нет необходимости тратить электричество на ее работу. Плохо только то, что эффективность ее работы полностью зависит от погоды и времени года.

Вентиляционная система

Для более качественной естественной вентиляции надо располагать оборудование так, чтобы воздушный поток свободно мог циркулировать между рядами. Напротив проходов в стенах делают окошки, через них и поступает чистый воздух. Кроме этого, в цехах обязательно наличие форточек или фрамуг, которые надо регулярно открывать. Только надо следить за температурой в помещениях.

Виды вентиляционного оборудования

Вентиляция – это процесс, который должен создать благоприятную атмосферу в помещениях. На промышленных предприятиях часто наблюдается содержание различных вредных примесей в воздухе, а они порой не совсем безопасны для здоровья работников. Без качественной циркуляции атмосфера на таком предприятии будет неподходящей для работы.

К классификации этого процесса можно подойти с различных сторон и в зависимости от критерия, виды вентиляции могут быть разные.

По способу организации воздухообмена она бывает: естественная и принудительная.

По назначению система может быть:

• Приточная.
• Вытяжная.

Система вентиляции на производстве

По площади, которая вентилируется:

• Общеобменная.
• Местная.

Согласно конструкции вентиляционной системы она может быть:

• Канальная.
• Бесканальная.

Прежде, чем определиться с выбором, необходимо обратить внимание на:

1. Площадь промышленного предприятия.
2. Высоту потолков.
3. Количество работников.
4. Расположение рабочих мест.
5. Длительность смены.
6. Виды работ, выполняемых на предприятии.

Процесс кондиционирования воздуха

Даже в теплое время года проблематично осуществить простой обмен воздуха без применения специальных приборов. Поэтому целесообразно использовать дополнительное оборудование.

Летом воздух увлажненный и теплый. Кондиционирование обеспечит ему очистку и установление более низкой температуры. Например, подойдут сплит-системы, промышленные кондиционеры и чиллер-фанкойл.

Зато в холодное время года воздух морозный и менее влажный. Естественно, не забывайте о фильтрации. Однако еще нужно подогревать и увлажнять воздух, с чем успешно справляется калорифер, гарантируя повышение температуры до комфортного уровня.

Процесс этот часто обеспечивается за счет смешивания: холодные потоки сочетаются с теплыми. Воздух охлаждается в специальных камерах за счет попадания небольших капель воды.

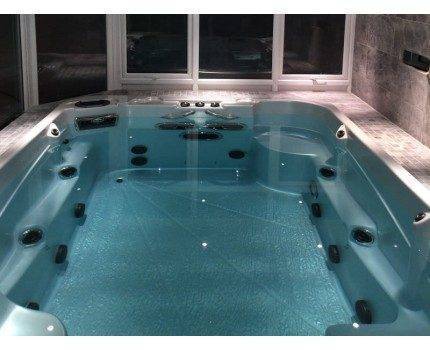

Есть еще и помещения, которые требуют особого подхода к организации вентиляции. К примеру, в спортивных залах с бассейнами постоянно испаряется вода, повышая уровень влажности.

С бассейнов испаряется вода, которая конденсируется на стенах и потолке помещения. Правильная вентиляция позволяет предупредить чрезмерную влажность

Решить такие проблемы предназначены осушители. Недостаток последних — отсутствие вентиляции. Воздух остается в помещении, но уменьшается уровень влаги. Поэтому падает концентрация кислорода, что отрицательно сказывается на самочувствии людей.

Элементы промышленной системы вентиляции

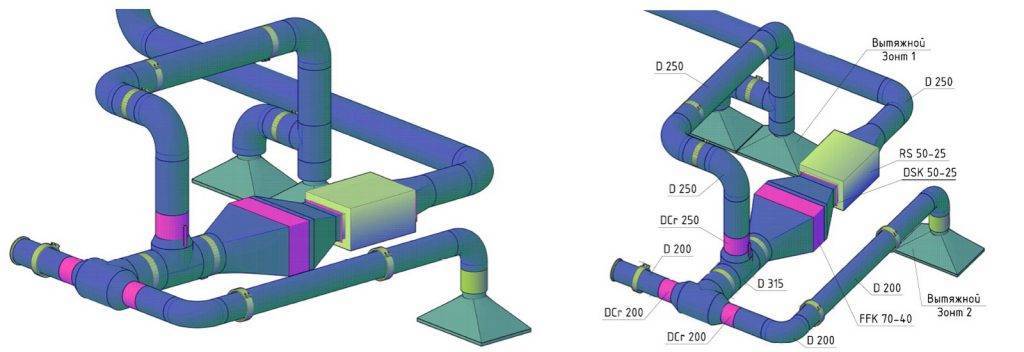

Пример конструктивного решения промышленной вентиляции

Для организации принудительного движения воздушных масс используется комплекс каналов и приборов. Существуют воздуховоды прямоугольного и круглого сечения разного размера. Изготавливаются из пластика и металла.

ПВХ конструкции имеют гладкую поверхность и создают невысокое сопротивление проходящего воздуха. Их минус – неустойчивость к высоким температурам.

Металлические – выдерживают сильный нагрев, однако имеют шероховатую текстуру и подвержены коррозии.

Еще один вид – гибкие. Удобны тем, что их можно сгибать и поворачивать в любом направлении, но при этом шумны в работе из-за повышенного сопротивления воздуха.

Над каждый рабочим местом устанавливается вытяжной вентилятор

В вентиляционные каналы также включают фильтры для очищения воздуха. Их выбирают в зависимости от типа загрязнителя пыль, грязь, газ и проч. В производственных цехах, где есть четкие требования к чистоте воздуха, используют несколько ступеней очистки:

• грубая – для удаления частиц от 10мкм и более
• тонкая – устраняет загрязнители от 1 мкм
• особо тонкая – от 0,1 мкм

Калорифер – вентиляционное оборудование, которое подогревает подаваемый в помещение воздух. В производственной вентиляции его часто заменяет или дополняет рекуператор. Это устройство, помогающее существенно сэкономить расход электроэнергии. Через него проходят два воздушных потока (приточный и загрязненный), при этом они не смешиваются благодаря специальным перегородкам. В теплообменнике горячий отработанный воздух отдает часть тепла поступающему потоку, так что его дальнейший подогрев расходует до 40% меньше электричества.

Составление плана вентиляционной системы нужно производить с учетом всех особенностей помещения. Грамотно спроектированная приточная вентиляция промышленная обеспечит создание и поддержание комфортного микроклимата для производственных этапов, состояния оборудования и самочувствия работников производства. Разрабатывать проект обязательно должны специалисты с соответствующими знаниями и опытом работы.

3 Основные этапы проектирования вентиляции

Проектирование и монтаж систем вентиляции – многогранный и трудоёмкий процесс, включающий в себя несколько последовательных этапов.

Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру

Следующий этап – расчёт значения воздухообмена для каждого помещения

Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.

Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.

• После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
• Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.

Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

Проектирование и расчет систем вентиляции с помощью спец программ

1. 1. VentCalc v.2. — с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
2. 2. VSV — с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
3. 3. Потолок — с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
4. 4. RTI — с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
5. 5. STOL —  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.

Рекомендуем вам посмотреть короткое видео, для понимания, как осуществляется проектирование с помощью программы

А как же происходит монтаж вентиляционного оборудования на промышленных объектах?

Установить всю систему максимально правильно и надежно практически невозможно, если данной процедурой будет заниматься человек, незнающий всех нюансов и тонкостей, а также не имеющий в своем арсенале всех нужных для данных целей деталей и приспособлений. Именно поэтому вентиляция в подвальных помещениях должна создаваться профессиональными, опытными и оснащенными всем необходимым специалистами.

Монтаж вентиляции

Процесс проектирования и обустройства первым делом подразумевает определение месторасположения главных составляющих системы вентиляции: механические детали отвода воздуха, вентилятор воздухозаборника, фильтрационная система, сеть распределения, отвечающая за циркуляцию воздуха (этот элемент установить труднее всего) и калорифер.

Классификация производственной вентиляции по способу действия

По способу воздействия существует следующие виды вентиляции:

1. вентилирование приточного действия;
2. вентилирование вытяжного действия;
3. вентилирование приточно-вытяжного действия.

Приточная вентиляция на производстве призвана обеспечивать свободное поступление свежего воздуха в объемах, достаточных для целевого функционирования производства. Как правило, в системах приточного типа широко используются канальные вентиляторы. Они способны полностью обеспечить принудительное поступление воздуха в цех. Одновременно давление воздуха в разы увеличивается по сравнению с показателями атмосферного давления и, соответственно, происходит неорганизованное, естественное выдавливание загрязненного воздуха через разные выходы, щели и отверстия на улицу или в соседние помещения.

Вытяжная производственная вентиляция

Вытяжная вентиляция на производстве призвана удалять отработанный воздух (с загрязнениями, либо влажный, либо горячий), при этом порции свежего воздуха поступают внутрь помещения неорганизованно, через двери, окна, стеновые проемы и т.д. Такой тип вентиляции особенно эффективен в производствах, технологические процессы которых подразумевают выделение достаточного количества вредных веществ, влаги, тепла, а также присутствие большого скопления людей.

Самая простая установка вытяжного типа состоит из электродвигателя и вентилятора. Если требуется очистить воздух в помещениях большой площади или сложной планировки, тогда минимальный набор добавляется еще специальными фильтрами и разветвленной системой воздуховодов для вывода отработанного воздуха на улицу.

Приточно-вытяжная вентиляция на производстве обеспечивает как поступление свежего воздуха в помещение, так и одновременное удаление из него отработанного. Распространение воздушных потоков может осуществляться двумя способами:

• перемешиванием;
• вытеснением.

Приточная вентиляция на производстве

В первом случае на потолочных или стеновых площадках производственного цеха или участка монтируются высокоскоростные диффузоры, сквозь которые принудительно поступает уличный воздух. При попадании в закрытое помещение он естественным образом миксуется с отработанным и, уже перемешанный (с загрязнениями), удаляется через специальные диффузионные клапана.

Во втором случае в нижней части помещения (как правило, на поверхности пола) монтируются несколько низкоскоростных воздухораспределителей, которые обеспечивают принудительное поступление приточного воздуха. Так как воздухораспределитель находится внизу, соответственно свежий (охлажденный) воздух распределяется в нижней части помещения, и, следуя законом физики, теплый воздух поднимается вверх и удаляется через вентиляционные отверстия естественным образом.
