Как установить пластиковую канализационную трубу диаметром 200 мм

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Составление схемы канализации

Если монтаж новой канализации сводится просто к замене старой изношенной, то придумывать какую-то новую схему не нужно. Все делается в точности, как было. Но если со старой канализационной системой были проблемы и планируется добавление новой сантехники, то необходимо точно выдержать все диаметры и уклоны.

Продумайте перед началом работ подробную схему того, как будет выглядеть готовая канализация и какие материалы для этого нужно приобрести

Чтобы убедиться в правильности составленной схемы канализации в квартире, лучше отдать ее на проверку специалистам. Это существенно дешевле, чем заказывать составление с нуля. На схеме должны обозначаться следующие элементы:

все помещения, где будет проходить сточная труба;расположение элементов для каждого помещения с указанием расстояний от стены, указывается длина каждого участка, а также общая протяженность трубопровода;полный набор фитингов, включая ревизионные и очистные отводы;место, где располагается центральный стояк.

Схема должна быть максимально подробной, чтобы ничего не забыть и не нарушить технологию.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Диаметр пластиковых труб для канализации и другие размеры

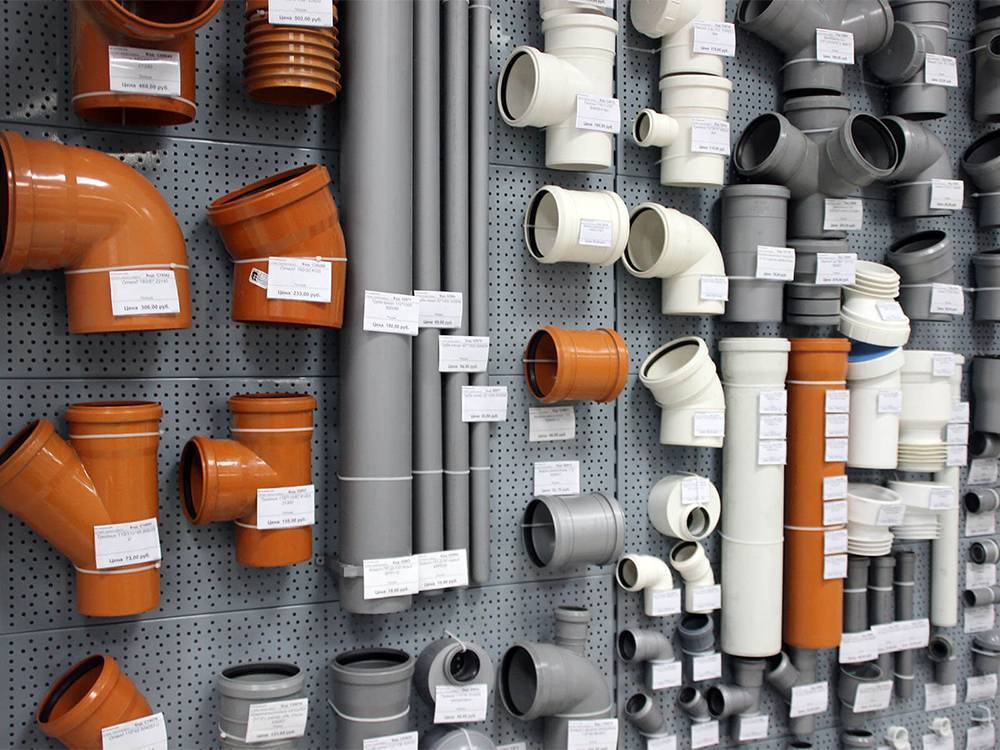

Когда говорят пластиковая канализация, подразумевают трубы и набор изделий, из которых будет состоять система. При этом различают участки стояков, разводку в комнатах и прокладку канализационных труб на улице.

Пластиковые трубы изготавливают из трех полимеров – поливинилхлорид (ПВХ), полипропилен (ПП) и полиэтилен (ПЭ). Каждый материал обладает свои набором технических и эксплуатационных характеристик.

Выпускаются канализационные трубы разных размеров, варьирующихся по ГОСТ от 16 до 2000 мм. Диаметр трубы канализации может составлять – 50, 75 и 110 мм.

Проявляется это обычно так, что соединение получается неплотным и внутренняя труба спокойно проходит в наружную, не создавая соединения нужной плотности. Применяют силикон, но лучше предварительно все проверить, чтобы не делать соединения неразборными.

Толщина стенки трубы составляет 1,8-3,2 мм. Длина может варьироваться от 0,5 до 12-ти метров.

Канализационные трубы бывают напорными и безнапорными. Первый тип применяют совместно с нагнетательным оборудованием, поднимающим воду вверх, когда нет возможности организовать самотек.

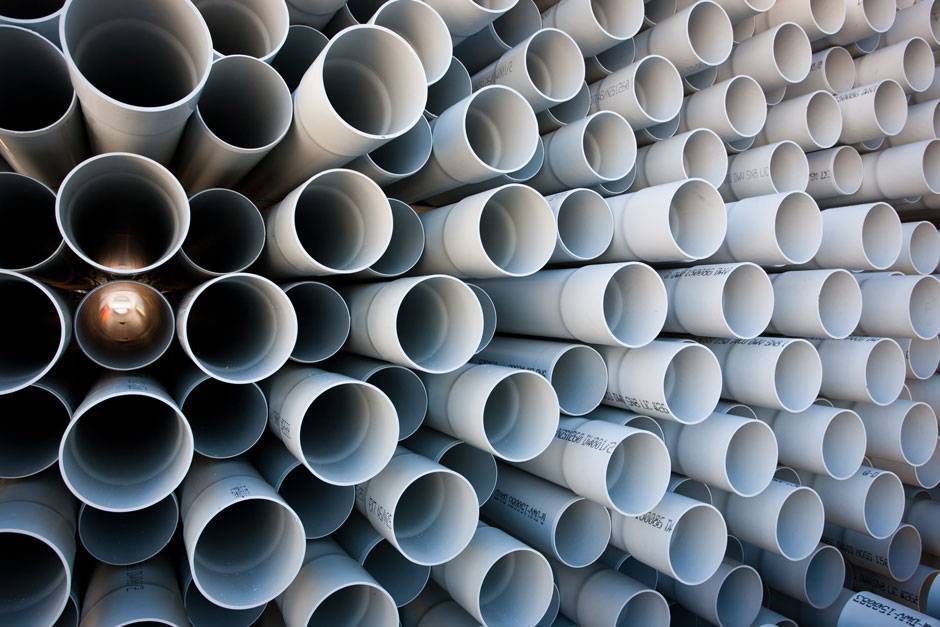

Характеристики труб из ПВХ

ПВХ – материал очень прочный. Он может выдерживать давление до 16 атмосфер: такие трубы закладывают в землю на глубину до 10 метров.

Как и другие полимерные изделия, эти обладают гладкой внутренней поверхностью, инертностью к агрессивным средам, небольшим весом и простой технологии укладки.

Максимальная температура, на которую рассчитаны такие трубы составляет +65 градусов по Цельсию. При кратковременном воздействии может выдержать и +95. Хотя по канализации кипяток течет редко.

С отрицательными температурами у ПВХ беда. При переохлаждении материал становится очень хрупким, из-за чего он не может переносить механические воздействия.

Транспортировка таких труб при нагреве от 45 градусов запрещена, так как геометрия изделий сильно страдает, и они становятся непригодными для следующей установки.

Тонкостенные трубы плохо удерживаются звук, поэтому при прокладке магистралей их приходится дополнительно шумоизолировать.

Есть категория труб ПВХ-НП (непластифицированные изделия). Применяют их в напорных системах, так как они обладают прочностью и устойчивостью к агрессивным веществам.

Трубы из полипропилена

ПП трубы по размерам от ПВХ отличаться не будут. Этот материал появился недавно, но уже занял большую рыночную нишу.

Он обладает следующими достоинствами:

Пластиковые трубы бывают гладкими и гофрированными. Последние обладают очень высокой прочностью – их применяют в промышленных системах, которые должны справляться с большим объемом стоков.

Гофрированные трубы также незаменимы при прокладке трасс на участках со сложной геометрией, так как могут изгибаться.

Полиэтиленовые трубы

Полиэтиленовых труб существует два вида ПВД и ПНД.

ПВД (полиэтилен высокого давления) применяется обычно в качестве защитной оболочки, но и сами трубы из него тоже изготавливают.

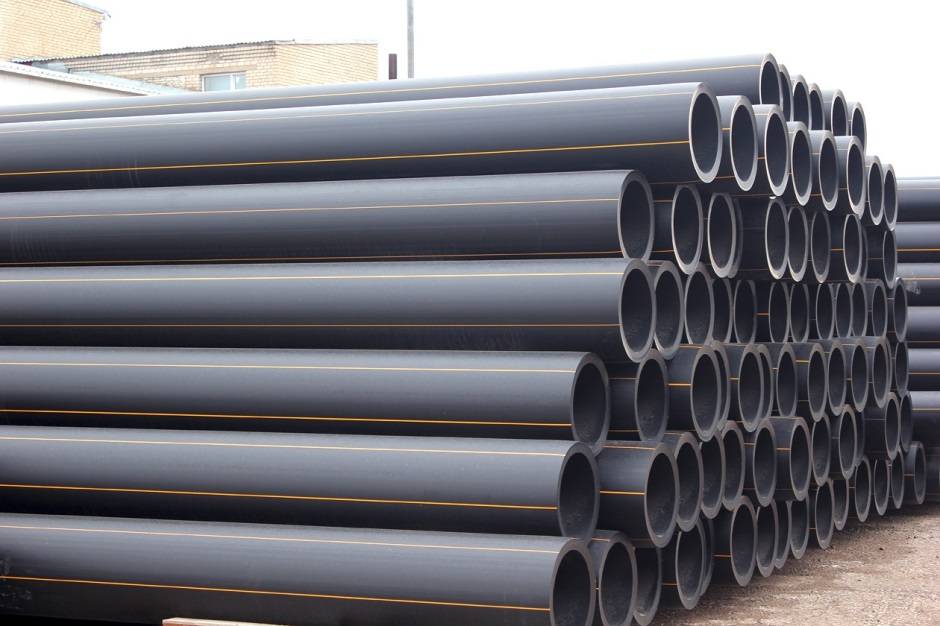

Канализационные трубы ПНД (полиэтилен низкого давления) изготавливаются методом экструзии. То есть, расплавленную полимерную массу выдавливают через форму. Материал получается бесшовным и очень прочным.

При высокой плотности он имеет высокую устойчивость к воздействию органических растворителей, что существенно увеличивает срок службы в сложных условиях (50 лет и больше).

ПЭ переносит большой диапазон рабочих температур – от -20 до +60 градусов по Цельсию. Применяют его для напорных и безнапорных систем.

Полиэтиленовые трубы не применяют для прокладки внутри жилых строений. Их назначение – уличная канализация.

ПНД долговечен и износостоек. Его недостатками являются только усложненный монтаж (соединения выполняются сваркой встык или электромуфтовым методом) и высокая стоимость, чем у аналогов.

Правила стыковки труб

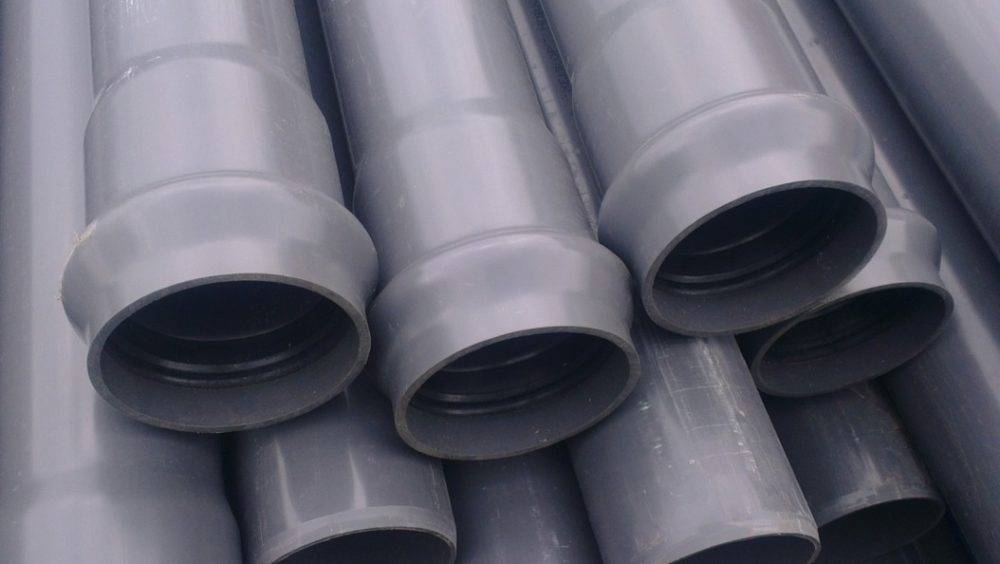

Выполнить монтаж канализационных труб ПВХ с раструбами довольно просто. Нужно только приложить некоторое усилие, чтобы вдвинуть секцию в резиновую манжету. Однако, эта простота чревата осложнениями в недалеком будущем. Особо печально, если протечка возникнет в тех местах, где канализация вмурована в бетон и покрыта кафелем.

Чтобы избежать подобных неприятностей, нужно воспользоваться следующими рекомендациями:

1. Приобретая манжеты, следует делать выбор в пользу изделий с несколькими мембранами и пластиковым кольцом. Да, проводить с ними монтаж канализации из пластиковых труб довольно сложно, но усилия того стоят. Такие манжеты дольше остальных держат форму.
2. Следует проверять качество каждой прокладки перед установкой. От деформированных деталей нужно решительно отказываться. После установки манжеты в паз нужно убедиться в том, что она располагается в нем ровно, без перекосов.
3. Со временем резина прокладки становится твердой, уменьшаясь в размерах. Предотвратить течь можно с помощью герметика. Это вещество намертво прилипает к резине и пластику, создавая эластичный и долговечный водонепроницаемый слой.
4. Тщательная зачистка срезов. Фасонные секции имеют скошенные края. На отпиленных трубах края прямоугольные и острые. Делать фаску можно на точильном станке или напильником. После этого края нужно очистить от опилок и пыли.

Не стоит использовать в качестве смазки мыло, силикон и машинное масло. Этот материал, мало того, что разъедает резину, но и постепенно смывается водой, оставляя после себя щели и раковины в прокладках.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Сборка внешней системы

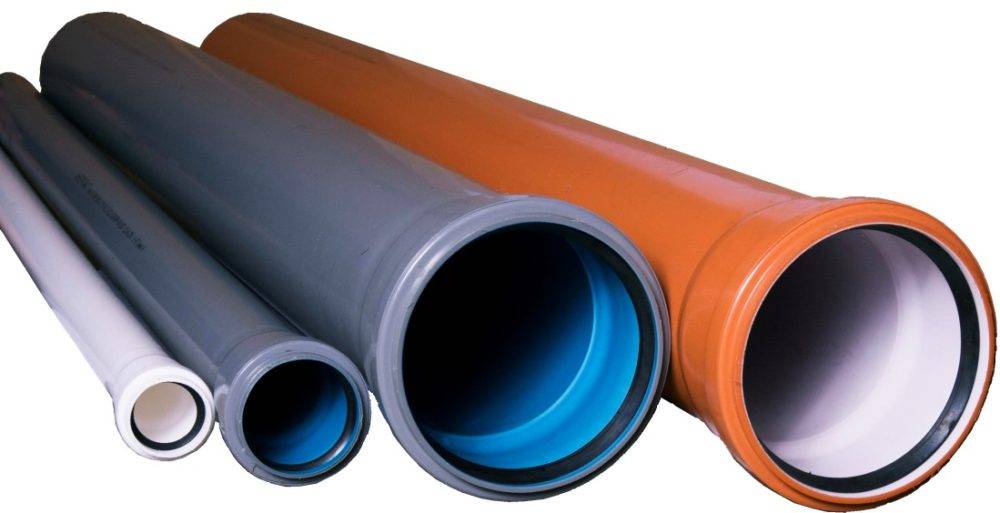

Для монтажа наружной системы водостока используются трубы оранжевого цвета. Окраска в данном случае говорит о применении данной продукции исключительно за пределами помещения.

Для обустройства места под прокладку водостока создают подушку из песка и щебня. Высота такого одеяла не более 200 мм. Создание такой прокладки осуществляется под трубами и сверху них. Сначала засыпается песок, затем щебень. Порядок укладки нарушать не следует.

Разводка наружной канализации в частном доме

Прокладка канализации осуществляется в специально подготовленные траншеи. Если высота траншеи будет недостаточной, система может замерзнуть. Поэтому необходимо знать, на какую глубину закапывать пластиковую канализационную трубу. Для определения данного параметра существуют обязательные требования:

• Путь системы должен пролегать ниже уровня промерзания почвы. Этот показатель будет меняться в зависимости от региона. На Европейской части этот показатель равняется 80 см.
• На входе в септик или сточную яму уровень опускается до отметки в 100 см.
• Глубина траншее на выходе под фундаментом равняется 50 см при условии температуры сточных вод выше 15 градусов.

Если отсутствует возможность прокладывания системы на данной глубине, осуществляется утепление труб с помощью изоляторов или греющего кабеля. Они помогут сохранить тепло внутри системы и не уберегут от промерзания жидкости и создании ледяных пробок.

Траншейная прокладка водоотведения от дома

Выполнение монтажа канализационных труб осуществляется следующим образом:

• Труба вставляется в специальную гильзу в фундаменте.
• Обработанные края смазкой, с установленным резиновым уплотнителем, стыкуются между собой до упора. Вход конца раструба осуществляется на 40-45 мм. Использовать силиконовую смазку в данном случае нежелательно, чтобы не допустить расслоения резины.
• Систему водоотвода прокладывают по ровной поверхности без смещения. Если требуется изменение направления, используют отводы. На каждом разветвлении устанавливается ревизия.
• Если участок ровный, но его протяженность свыше 20 метров, установка колодца также потребуется.
• Канализационная система ведется до выгребной ямы, септика или колодца. В этом месте подключают очистительные станции для получения технической воды. Ее удобно использовать для гидропонной установки или уборки территории.
• Далее вся система подвергается проверки на наличие протечек и герметичности стыков.
• На собранную конструкцию укладывается теплоизоляция и засыпается песком.

Вывод слива через фундамент

Для соединения труб используется раструбный способ. Собирать конструкцию из элементов из различных материалов недопустимо. Так как они имеют разные коэффициенты теплопроводности. Перепады температур способны деформировать систему и создать протечки на магистрали.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм — стиральные машины, посудомойки,
• 30-47 мм — раковина в ванной, биде,
• 38-50 мм — кухонная кабинка, ванна или душ,
• 50 мм — разводка канализационной системы внутри здания,
• 70-86 мм — различные отводы от центрального стояка,
• 100-118 мм — унитаз, центральный стояк,
• 150-190 мм — участок от центрального стояка до городских канализационной системы,
• 200 мм — отвод стоков от бань (саун),
• 240-300 мм — отвод стоков из бассейнов,
• 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Монтаж канализации из отрезков ПВХ

Чтобы избежать протечек и нестыковок, при сборке канализации рекомендуется двигаться в направлении от стояка к сантехническим приборам.

Инструкция по монтажу канализации из пластиковых труб:

1. Разметьте оси трубопроводов, мест креплений к стенам и другим поверхностям.
2. Соберите узлы крепежей из труб, патрубков и фитингов с помощью герметичных резинок. Вставляйте детали друг в друга до упора. Следите, чтобы скрепляемые поверхности были чистыми. Грязь нарушит герметичность соединения. А это приводит к протечкам и появлению неприятного запаха из-за конденсации влаги (на стыках, из раковин, ванны и самой канализации).
3. Соедините детали конструкции, проверьте горизонталь и вертикаль, чтобы крепления были ровными и надежными.
4. Скрепите изделия в хомутах, проложите горизонтальные конструкции к сифонам и выпускам сантехники.

1. Когда система собрана, поочередно подключите всю сантехнику, в том числе сифоны от ванны и раковин.

Правила укладки канализации в помещении

Старайтесь сократить количество стыков и поворотов, цельная коммуникация надежнее и долговечнее. Каждое место скрепления – потенциальная угроза протечек в будущем, повороты повышают риск засорений.

Для качественного результата соблюдайте правила монтажа канализационных труб:

1. При работе с сантехникой учитывайте особенности материала, для каждого узла смешивания – своя технология.
2. При расчете диаметра изделий учитывайте угол уклона и количество подключаемых приборов. На участке подключения к стояку используйте диаметр от 100-150 мм.
3. Раструбы стояка и горизонтальных участков направляйте навстречу потоку сточных вод.
4. Если перед прокладкой новых коммуникаций проводился демонтаж канализационных труб в квартире или доме, используйте пластиковые детали того же диаметра, что был у старых.
5. Для горизонтальных разводок допускается использование диаметра 100 мм, как и в случае со стояком унитаза, для остальных одиночных креплений достаточно 50 мм.
6. Уклон системы должен быть 4-7 см на 1 м.
7. Чтобы канализация не проседала, крепите отрезки к стенам каждые 100 см.
8. Обязательно включите в чертеж фановую вентиляцию. Это поможет регулировать давление в сливных отсеках и избавит от неприятных запахов.

Предупреждаем засоры труб из ПВХ

Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).

Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.

Трубы пластиковые канализационные из ПВХ и НПВХ

Трубы НПВХ производят из непластифицированного поливинилхлорида. Этот довольно жесткий материал устойчив к любым кислотам и щелочам, обладает повышенной твердостью и прочностью. Кроме этого, он стоек к бензину, маслам, спиртам, алифатическим углеводам и многим другим агрессивным веществам. Стенки труб НПВХ способны выдерживать очень большие нагрузки.

Гладкостенные канализационные трубы НПВХ делятся на две группы. Конструкции класса SN4 можно прокладывать там, где нет большого движения транспорта, а трубы класса SN8 пригодны для укладки труб в местах с большим транспортным потоком. Трубы канализационные НПВХ нельзя использовать при горячих стоках свыше 60 градусов.

Полихлорвиниловые канализационные трубы пластиковые (ПВХ) повсеместно применяются для прокладки канализационных сетей. Соединения производятся раструбным методом с помощью резиновых манжет.

Особенности канализационных труб НПВХ и ПВХ:

• Полная морозоустойчивость. Во время промерзания материал не растрескивается.
• Легкая и совершенно удобная сборка системы.
• Износостойкость
• Трубы устойчивы при воздействии на него щелочей, кислот и минеральных масел.
• Не подвержены возгоранию, а при температуре 120 градусов начинают разлагаться, выделяя угарный газ.
• Пластиковые трубы из ПВХ – достаточно упругий и жесткий материал, но при механических нагрузках и больших перегибах способен ломаться.

Канализационные трубы ПВХ выпускаются согласно ГОСТ за номером Р 51613-2000 соответствующих размеров : диаметром от 10 мм до 315 мм. Длина изделий бывает от 4 метров до 12. К конструкциям из поливинилхлорида идут стандартные раструбы и резиновые уплотнители, которые необходимы для монтажа системы канализации.

Устройство канализационного трубопровода

Ассортимент канализационных труб

Осуществляя монтаж труб канализации, нельзя забывать об особенностях эксплуатации канализационного трубопровода. Во-первых, в эту систему попадает не только жидкость, но и различные твердые включения, во-вторых, система, в большинстве случаев, строится самотечная, то есть жидкость по трубам перемешается благодаря силе тяжести, а не искусственно создаваемому давлению.

Диаметры и уклоны труб

Таким образом, при сооружении трубопровода очень важно правильно подбирать диаметр труб и выдерживать угол их уклона. Выбор диаметра трубы во внутренней сети осуществляется в зависимости от того, какой именно сантехнический прибор будет подключен на этом участке трубопровода:

Фитинги для монтажа канализации

• При подключении умывальника разрешается использовать трубы, имеющие диаметр 32-40 мм.
• При присоединении к системе мойки на кухне и ванной рекомендуется брать трубы с размером сечения 50 мм.
• При одновременном подключении нескольких приборов сантехники применяют отводящие трубы размером 70-85 мм.
• Для организации отвода от унитаза и сооружения общего стояка применяют трубы с сечением 100-110 мм.

При необходимости выполнить поворот трубопровода, сборка канализационных труб осуществляется путем установки отводов с углом более 90 градусов. Так как наличие резких перегибов в трубопроводе может привести к возникновению засоров в этом месте.

Крайне важно выдержать правильный уровень уклона трубопровода. Понятно, что если уклон будет недостаточным, то система не будет эффективно работать, поскольку стоки по трубам будут перемещаться слишком медленно

Но и слишком крутой уклон выполнять запрещается, поскольку в этом случае, вода будет уходить чрезмерно быстро, не успевая смывать твердые отходы.

Совет! Уклон канализационных труб выбирается с таким расчетом, чтобы скорость движения жидкости в трубах составляла 0,7 -1 м/с. Точное значение уклона зависит от диаметра труб и составляет, как правило, от 2 до 15 процентов.

О способах резки труб

Укладка труб канализации

Перед тем, как монтировать канализационные трубы, их необходимо подогнать по длине. Производить резку можно следующими способами:

• Если необходимо выполнить резку большого количества труб, есть смысл использовать специальный труборезный станок. Он выполняет срезы чисто, последующая обработка торцов не требуется.
• Качественный срез можно получить и при использовании специальной пилы для пластиковых труб с широким лезвием.
• При отсутствии специального инструмента для резки можно использовать ножовку по металлу с мелким зубом.
• Если необходимо выполнить резку труб в ограниченном пространстве, то в качестве инструмента используется тонкий трос, оснащенный с двух сторон ручками.

Совет! Какой бы способ разрезания труб не был использован, необходимо, чтобы срез был выполнен строго перпендикулярно, а на торцах отрезков не имелось заусениц.

Методы соединения труб и фитингов

Смонтированная система канализации

Если осуществляется установка канализационных труб своими руками, то соединение отдельных элементов трубопровода осуществляется раструбным способом. Это метод соединения достаточно надежен и, вместе с тем, прост.

Для его осуществления не требуется применения специального оборудования и инструментов. Конец трубы просто вводится в раструб, а герметичность соединения обеспечивает наличие уплотнительного кольца из резины.

В том случае, если осуществляется монтаж канализационных пвх труб, иногда применяют метод соединения, который носит название химической сварки. Для осуществления этого способа соединения используют специальные клеевые составы.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Рекомендованный диаметр труб для каждой ситуации

Все канализационные трубы имеют свой диаметр, которые актуален для одного участка системы и совершенно не могут быть применимы. Ниже приведены данные внутренних диаметров отрезов коллектора для каждого участка канализации:

• Для внутренней канализации под установку унитаза — диаметр трубы 110 мм;
• Для монтажа ванны, мойки, раковины, душевой кабины — 50 мм;
• Биде — 50 мм;
• Посудомоечная или стиральная машина —диаметр шланга 25 мм;
• Слив комбинированного типа под раковину, ванну, стиральную машину — 50 мм;
• Стояк центральный — диаметр 110 мм;
• Отводы стояка — 65-75 мм.

Для наружной канализации используют трубы таких диаметров:

• В качестве наружного коллектора от дома — диаметр 110-160 мм;
• В случае подсоединения к трубопроводу коллектора от сауны или бани — 150-200 мм;
• Если добавляется отвод стоков из бассейна, то диаметр сточной системы должен быть 200-300 мм и более в зависимости от количества стоков.

Технические характеристики изделий ПВХ

Поливинилхлоридные изделия производятся из термопласта, который даже после термической обработки сохраняет свои свойства, форму. Основные составляющие, применяемые в производстве – этилен и стабилизированный хлор. В дополнение к ним используют стабилизаторы, а также присадки для улучшения качества технических характеристик.

Основные технические показатели:

• Плотность – 1.4 кг/м3.
• Предел текучести жидкости – 50-56 Мпа.
• Теплопроводность – 0,15-0,25 Вт/м.
• Прочность при разрыве – 30-50 Мпа.
• Монтаж при предельных температурах пластиковых канализационных труб – от -5°C до +90°C.
• Пластичность и максимальный радиус выгибания – при 20°C – 300мм.

Разновидности сборных элементов для канализации из ПВХ

Благодаря отличным характеристикам, изделия из ПВХ завоевали особую популярность у строителей. Пластиковые изделия имеют ряд отличительных достоинств:

• Небольшой вес.
• Устойчивость к появлению засоров, нарастанию грязи на стенках.
• Не подвержены коррозийным процессам.
• Удобны в сборке. Поэтому монтаж канализации из пластиковых труб можно провести своими руками.
• Прочные и долговечные. Срок службы трубопровода с условием правильной укладки составляет 80 лет.
• Устойчивы к воздействию кислот, щелочных веществ.
• Невысокая цена.
• Высокий диапазон внутреннего давления, в зависимости от толщины стенок и диаметра труб.
• Широкий выбор элементов, а также крепежа, позволяющий создать конструкцию любой сложности.

Пластиковые элементы, переходники

Есть небольшой недостаток – пластик плохо переносит высокие температуры, поэтому для создания отопительных систем данный материал не подойдет. Зато он отлично себя проявляет при создании канализации:

• внутренней;
• наружной;
• напорной;
• самотечной.

Названия достаточно точно отражают суть конструкции. Проложить канализационные трубы этих систем можно в частном доме и в квартире. Для создания надежного водосточного трубопровода необходимо знать правила монтажа, нюансы по его возведению.

Как сделать монтаж?

В частном доме можно делать несколько стояков, соединяя их в одну линию или выводя в разные септики отдельными магистралями. Главным условием является соблюдение правил экологической безопасности. При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

• используйте ножовку по металлу для нарезания заготовок;
• вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
• ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
• контролируйте уровнем каждый этап сборки;
• не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
• не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.
