Проекты и чертежи фундаментов частных домов

Какие факторы берутся в расчет?

Составляя план фундамента, необходимо брать в расчет следующие факторы:

• Особенности грунта. Необходимо знать глубину промерзания поверхности, уровень, на котором располагаются грунтовые воды, и качественный характер состава почвы. Эти показатели будут в первую очередь определять глубину заложения фундамента.
• Нагрузка, испытываемая основанием. Определяется она итоговым весом будущего здания. Причем учитывать необходимо не только вес стройматериалов, фактически ушедших на стенки, кровлю и перекрытия, но и массу мебели, людей, находящихся внутри, а также нагрузку, оказываемую ветром и снежным покровом.

Ленточный фундамент

Ленточный фундамент известен своей массивностью, но, вместе с этим – простотой возведения. Именно этот тип чаще всего используется, когда речь заходит об объектах индивидуального строительства. Ленточное основание представляет собой полосу из железобетона, проходящую по всему периметру возводимого сооружения. Кроме этого, он проходит под всеми стенами здания, в том числе внутренними. Сечение этой полосы остается одинаковым в любом месте основания.

Чертежи фундаментов

На данном сайте я выкладываю своим примеры разработанных проектов. Который включает во-первых: оформленные рабочие КЖ чертежи фундаментов здания. Во-вторых это оформленная пояснительная записка с расчетами фундаментов.

В основном у меня заказывают данный раздел совместно с проектированием металлического каркаса одновременно. И такой подход весьма всем выгоден и удобен. Соответственно это отдельностоящие фундаменты, хотя возможны почти все существующие варианты.

Иногда отдельно подземные конструкции выделить сложно — в монолитных каркасах и там всё это оформляется как КЖ проект.

Целью, конечно же, является продемонстрировать свои реализованные возможности, что привлечь клиентов. Заказчиками обычно выступают проектные фирмы, по той причине что они их хорошо «ловят» и у них есть лицензия. Мне же пока, пока такие затраты пока не сложновато осилить. К счастью для небольших объектов оно не требуется и можно проекты чертежей фундаментов

Жилой дом находиться в Дубне, Московской области. Именно поэтому хозяин захотел конструкторский проект и даже для этого заказал геологию грунта. Для двухэтажного строения это лишнее, но если материальное положение позволяет то конечно нужно. Такой подход рождает спокойствие и уверенность. Сам он по образованию инженер .

Как-то поступило предложение о сотрудничестве в области проектирования фундаментов. По переписке обговорили некоторые тонкости и вот данный оформленный заказ! Итак исходными данными был чертёж со схемой стальной рамы с данными нагрузок на фундамент под кран-балку от стальных составных колонн. Данные мне показались .

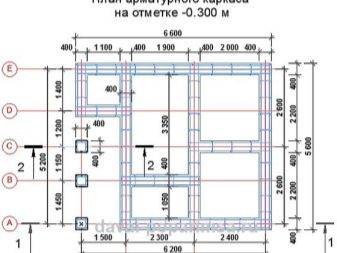

Пришёл заказ : необходимо проверить армирование фундамента плитного для частного дома. Выполнив данную работу решил описать по этому вопросу некоторые требования. А именно конструктивные и расчётные требования к данной конструкции. Есть у меня давний знакомый, который решил строить новый двухэтажный дом с .

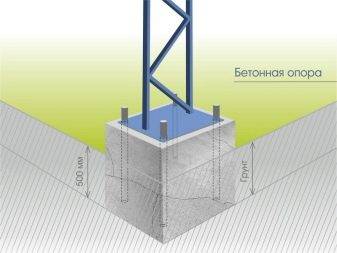

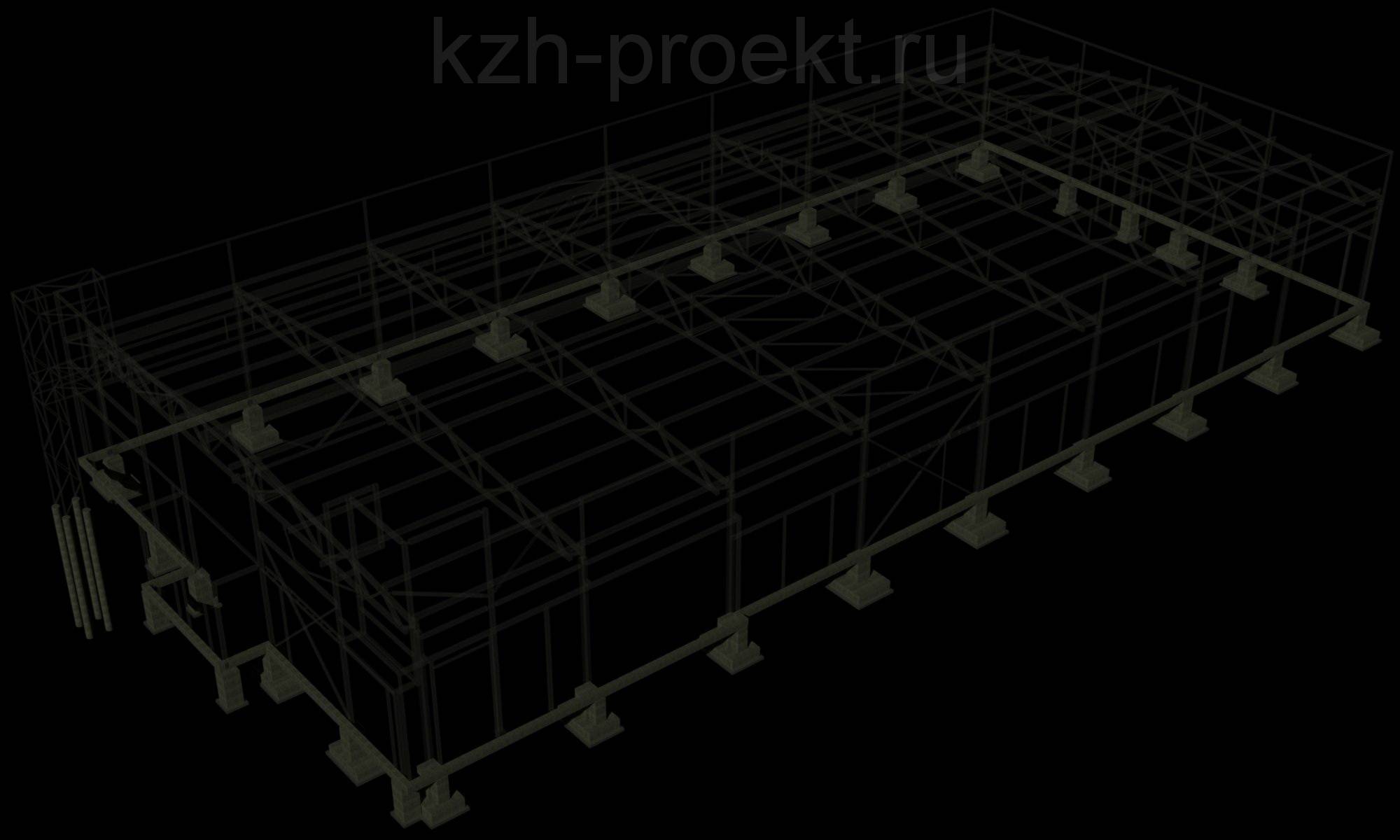

Данный конструкция спроектирована под стальной каркас модульного склада. Фундамент под склад представляет собой простое решение в виде плиты. Ввиду малого шага стоек, нагрузка сосредоточенная такая, что достаточно лишь фонового армирования из 8∅А400. Но визуально даже мне показалось маловато и я заложил диаметром .

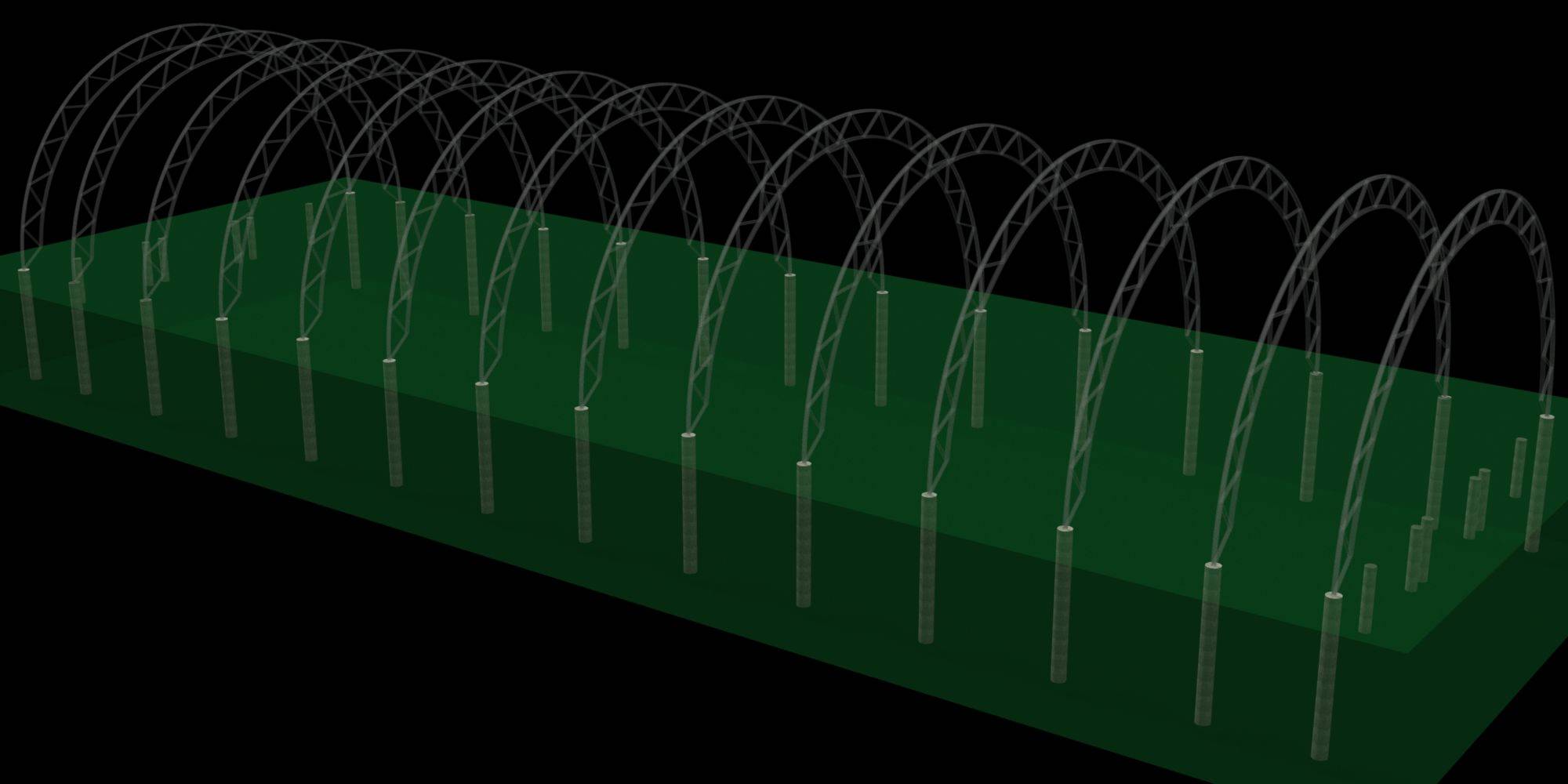

А начиналось с просьбы проконсультировать по вопросу проектирования ЛСТК конструкций. Конкуренты забирают у некой строительной фирмы заказы. После общения выяснилось что мы можем и из чёрного металла отлично работать. Прошло время и вот решил попробовать заказать пробный проекта КМД с фундаментом. То есть нужно было .

Одноэтажное общественное здание площадью 1100м2, стальной каркас который так же разработал. Собственно под него проектировал отдельно стоящие фундаменты под стальные колонны и стойки. Данный тип монолитных конструкций самый популярный для металлических каркасов. Естественно все расчёты основания и армирования .

Молодая монтажная фирма повторно обратилась удалённо с предложением срочно спроектировать фундамент под ангар. Особенность в том что купили готовый стальной каркас под коровник 16×50м. К нему прилагается паспорт с нагрузками на фундамент, а геологические данные заказали. Познакомившись с «неадекватными» усилиям .

Данный стадия КЖ является продолжением общего проекта. То есть мной были разработаны предварительно рабочие чертежи КМ (КМД) Особенность проектирования — предварительно запланированная совместная работа стального каркаса и фундамента. А именно жёсткость обеспечена самим сооружением, а на фундамент АБК действуют только .

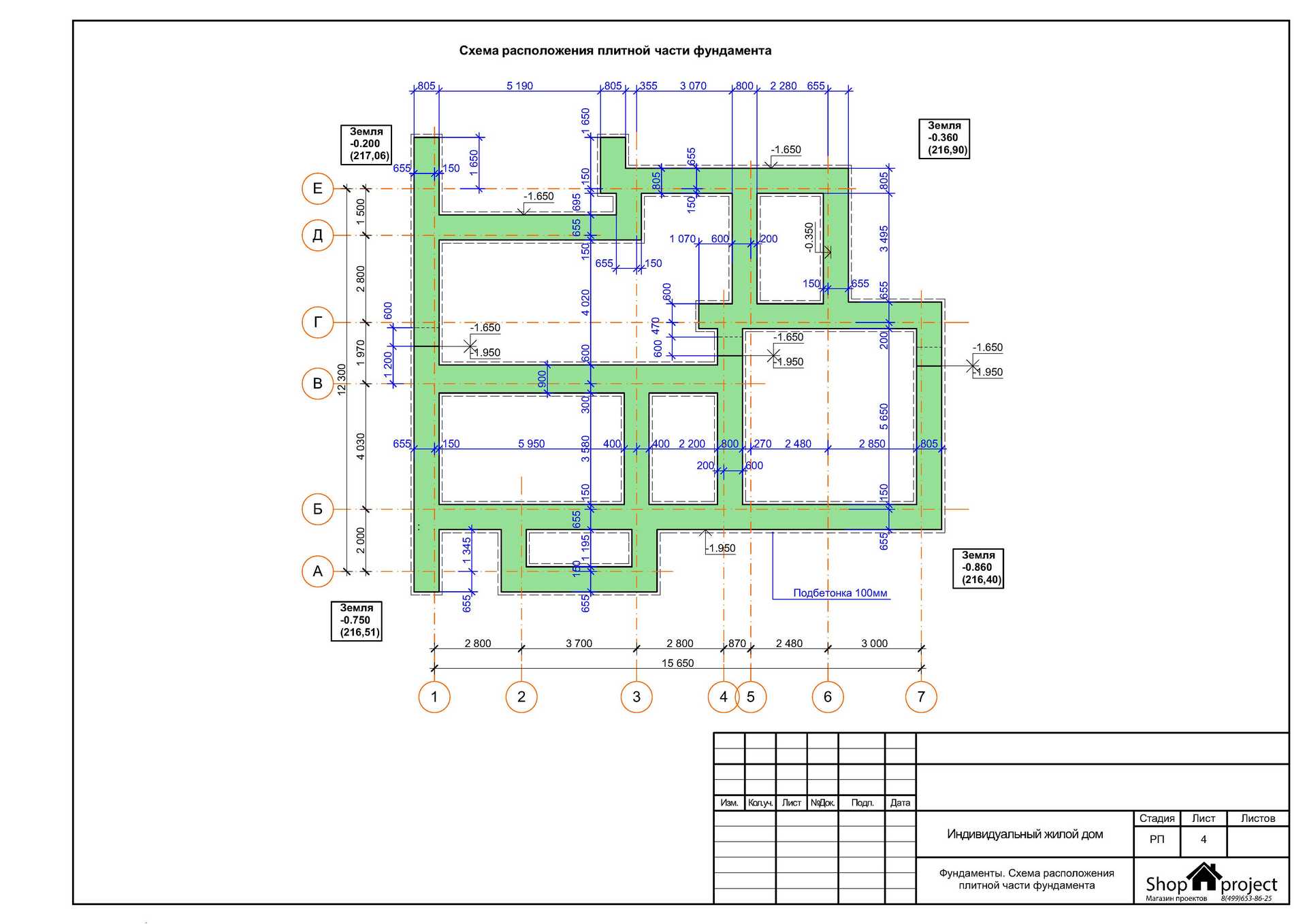

План ленточного фундамента, чертеж в разрезе

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный. Он достаточно универсален и несложен в исполнении, возвести его под силу даже новичкам, не имеющим опыта в области строительства. Началу строительных работ всегда предшествует этап проектирования. От того, насколько точным и продуманным будет чертеж ленточного фундамента, зависит качество основания дома и, соответственно, надежность всего здания целиком.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

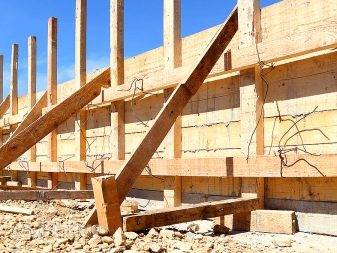

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

План одноэтажного дома до 100 кв. м – возведение постройки для комфортной жизни

Одноэтажные дома с мансардой, площадью до 100 кв.м. могут стать прекрасным решением для небольших участков, расположенных в пределах города. Такие конструкции очень популярны благодаря доступной стоимости и небольших физических затрат на возведение. Причем для строительства можно использовать разный материал начиная от древесины и до бетонных блоков.

ФОТО: z500proekty.ru/projekt/z72.htmlСамый простой, скромный, но красивый вариант

Есть ряд достоинств небольшого домика с мансардой:

• высокая скорость возведения постройки и составления проекта;
• меньше материальных затрат на фундамент и стройматериалы;
• легче обеспечить все помещение необходимыми коммуникациями;
• можно заказать готовый проект эконом или люкс класса;
• постройку можно возвести почти на любом типе почвы, не опасаясь за разрушение или осадку дома.

ФОТО: z500proekty.ru/projekt/z71.htmlКонструкция с мансардой обеспечит дополнительную площадь

К недостаткам можно отнести ограниченность пространства и вариантов планировки, так как всего 3-4 полноценных комнаты смогут поместиться на первом этаже.

ФОТО: z500proekty.ru/projekt/z7.html Вариант с небольшой терраской

Среди типовых проектов, выделяют габариты:

• 6×6;
• 9×9;
• 8×10 м.

Каждая конструкция имеет свои особенности, а внешне может быть выполнена в любом дизайнерском исполнении, выгодно отличая ваш дом от других.

План одноэтажного дома 6 на 6 м: интересные фото-примеры готовых работ

На планировку одноэтажного коттеджа может уйти немало времени, зато сам процесс возведения, с хорошо подготовленным планом, пойдет намного быстрее

В маленьком доме важно учесть правильное расположение комнат с максимально рациональным использованием всей жилой площади

Среди планов маленьких домов 6×6 м с один этажом можно найти очень интересные варианты. Вот несколько фотопримеров схем и готовых построек:

Простая планировкаВариант с одной большой гостинойПлан дома 6×6 м с мансардным этажомМожно выбрать проект чуть большего размера 6×8 м

Жилая площадь в таком скромном помещении составляет всего 36 м², но даже на такой площади можно обустроить комнату для сна и гостиную, а на мансарду переместить детскую. Санузел лучше сделать совмещенным, освободив место для кухни или прихожей. Такие конструкции часто выбирают пожилые семейные пары или небольшие молодые семьи с одним ребенком.

План одноэтажного дома 9 на 9 м: фото-примеры с вариантами распределения комнат

Планировок одноэтажного дома 9 на 9 м довольно много, несмотря на скромную жилую площадь. Сделать план можно самостоятельно или заказать готовый вариант у мастеров. Вот несколько интересных вариантов расположения комнат:

Расположение комнат с двумя спальнямиУгловая планировка. Можно сделать большое крыльцоВариант с терраскойПример с мансардой

Одноэтажный дом 9 на 9 м можно построить из кирпича, камня, бруса, энергосберегающих панелей или пеноблоков. Последний вариант самый доступный в цене. К любой конструкции можно добавить гараж или мансарду, чтобы сделать помещение больше и функциональнее.

В среднем общая жилая площадь составит 109 м², а фасады могут быть самыми разнообразными. Вот несколько готовых красивых домов 9×9 м:

Планировка одноэтажного дома 8 на 10 м с фото

Планируя возведение дома и составляя проект, стоит продумывать много нюансов, начиная от количества человек в семье, заканчивая расположением постройки на участке с выбором расположения окон.

Современные технологии позволяют создать 3D проекты одноэтажных домов 8 на 10 м с учетом их расположения на участке. Для этого используют специальные компьютерные программы, где есть возможность даже распределить комнаты и расставить мебель.

Вариант 3D проектирования внешнего облика дома

Планировок и вариантов распределения жилых комнат много, можно выбрать проект одноэтажного дома 8×10 с мансардой или пристроенным гаражом, а также продумать цокольный этаж. Все это позволяет максимально увеличить полезную площадь в постройке.

Вот несколько интересных планировок:

Дом с мансардой, план первого этажаГотовый дизайнерский дом из древесины с большой открытой терраской3D моделирование расположения дома на участкеВариант расположения комнат с мансардным этажом

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Проектирование фундамента и крыши

Это один из самых сложных этапов такой задачи, как сделать проект дома самостоятельно. Потому что он требует специальных знаний и умения рассчитывать нагрузки на эти важные конструктивные элементы любого здания. Полагаться только на свои способности в таком деле весьма рискованно.

Чтобы уменьшить риск, проект нужно делать максимально простым. И помнить, что чем тяжелее строение, тем более мощным должен быть фундамент. Например, каркасный дом можно ставить на винтовые сваи с ростверком, а вот для кирпичного здания нужно плитное или монолитное ленточное основание.

Виды и конструкции фундаментовИсточник docplayer.ru

Спроектировать крышу тоже проще для здания простой прямоугольной формы, выбрав одно- или двухскатную конструкцию. Чем меньше на ней сопрягающихся плоскостей, тем меньше шансов на то, что крыша будет протекать или её сорвёт ветром.

Общая информация.

Фундамент в понятии строительства является подземной частью здания (сооружения), которая воспринимает нагрузки и передает их на основание. Если посмотреть на чертеж монолитного основания, можно выделить следующие его части. Основанием являются пласты плотного грунта. Верхняя плоскость, на которой расположены надземные части сооружения или здания, называется обрезом либо поверхностью. Нижняя его плоскость, которая непосредственно соприкасается с основанием, называется подошвой.

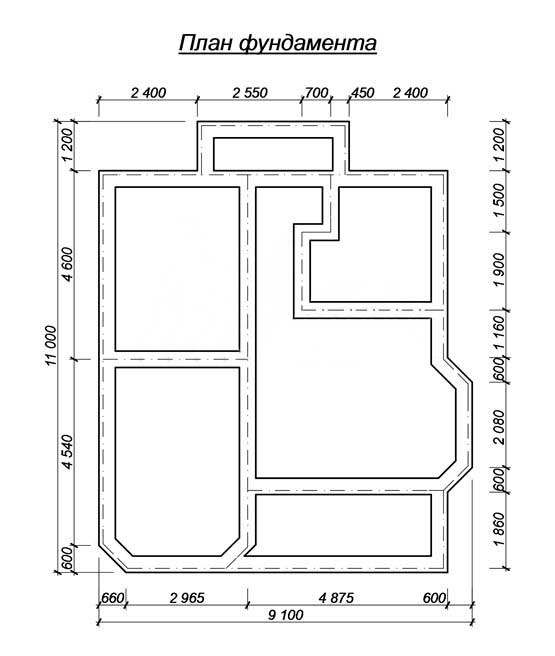

План фундамента жилого дома чертеж.

Ленточный закладывается по периметру здания.

Ленточный фундамент – это полоса из железобетона, которая идет по периметру полностью всего здания. Лента закладывается под все наружные и внутренние стенки строения. Технология строительства достаточно проста по сравнению со свайным либо плитным. Чтобы соорудить ленточный фундамент, чертеж обязателен. Такое основание трудоемко и требует немалого расхода материалов по сравнению, к примеру, со столбчатым видом (большее количество бетона, опалубки; обязательно понадобится применять кран).

Ленточные могут применяться:

Схема ленточного фундамента

1. В домах с бетонными, кирпичными и каменными стенками (плотность которых более 1000—1300 кг/куб.м).
2. Для домов с тяжелым перекрытием (сборные железобетонные либо монолитные, металлические).
3. В случае если имеется угроза неравномерных осадков в связи с неоднородностью грунтов на участке (например, участок в одной части сложен песками, а в другой – пучинистыми суглинками). Армированное ленточное основание может сработать как единое целое, перераспределить усилия, и тогда стенки дома не дадут деформаций и трещин.
4. Если планируется в доме цокольный этаж либо подвал и при этом стенки ленточной подобной конструкции будут образовывать стенку подвального помещения.

Конструкции: а,б) сборный, в) монолитный, г) бутовый.

Могут возникнуть такие проблемы, как перекосы, перерасход материалов, горизонтальные и вертикальные деформации, неравномерные осадки, возникновение трещин в несущих конструкциях и так далее. В огромной степени от надежности будет зависеть большое количество качеств постройки, помимо того, ее долговечность и капитальность.

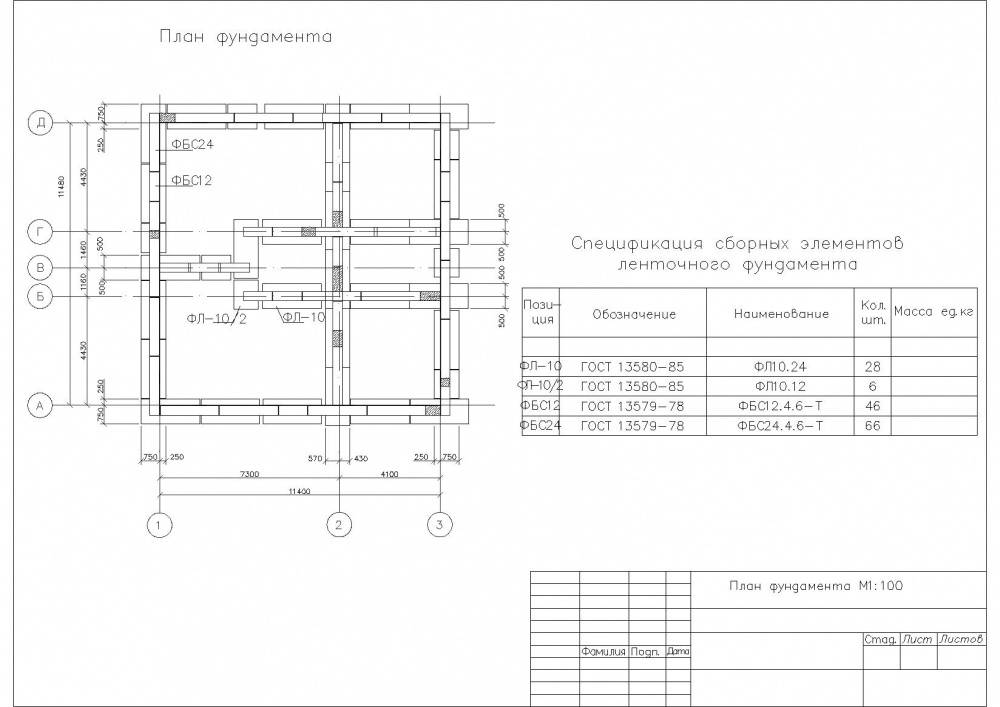

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам

Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему

Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

https://youtube.com/watch?v=xymI1Ec2vbk

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Условия точного переноса плана на местность

Основные части чертежа делают в одном масштабе, но отдельные деталировочные узлы вычерчивают в укрупненном виде для наилучшего считывания. Общее масштабирование выполняется в рамках 1:100, 1:200, 1:300 и мельче.

Для переноса выполняют разбивку осей строения на местности. Геодезист выдерживает прямые углы и расстояние между линиями. Направления осей отмечается шнуром, точки разметки выносят на такое расстояние, которое не будет затронуто при рытье траншей.

Глубина заложения устанавливается нивелиром, при этом на соседних стенах, строениях или столбах выносят отметку ±0,00, которая служит ориентиром для дальнейших расчетов по высоте.

Планирование разных типов фундамента

Для любого фундамента учитывают уровень промерзания грунта в холодный период. Каркасные дома облегченного типа могут возводиться на сваях длиной до 2,5 метра, заглубленные до отметки, где почва не промерзает.

Мощные постройки требуют прочного основания и для них устраивают железобетонные ленты, монолитные плиты или свайно-ростверковые основания. Уровень почвенных вод влияет на пучинистость земли и определяет тип фундамента.

Основание планируют так, чтобы после намокания в грунте не было сдвигов и скольжений, от чего зависит целостность дома. Во вспучивающихся почвах фундамент закладывают на 10 – 20 см ниже отметки промерзания, а в стабильных грунтах уровень промерзания не имеет особого значения. В сборных основаниях размер фундамента принимают кратным высоте железобетонного блока.

Ленточный

Бетонная полоса с армированием проходит под несущими стенами дома, колонами и столбами. Используют кирпич, железобетон, бетон и бутовый камень. Ленточное основание обладает высокой несущей способностью и применяется для строительства крупных домов.

Монолитные конструкции выполняют заливкой бетона в съемную опалубку или несъемную оболочку. Чертеж плана ленточного фундамента предусматривает расположение опалубочных элементов для точного размещения монолитных участков. Обязательно проставляется диаметр используемой арматуры, приводится план расположения стержней в каркасе.

Сборные элементы готовят на заводах, а в условиях строительной площадки укладывают в проектное положение. Лента состоит из основных блоков и фундаментных подушек в форме трапеции. План ленточного сборного фундамента содержит указание на высоту подсыпки из гравия, песка или щебня под подошвой сборного элемента.

Свайный

План свайного фундамента

Круглые, прямоугольные или составные стержни погружают в землю, сваи бывают металлические, бетонные, деревянные. На чертеже указывают группы свай и их расположение в плане с привязкой к осям строения. На схеме размещают положение ростверка в форме плиты или балки для связывания вертикальных опор.

План свай помогает:

• четко установить места расположения стержней на местности;
• выдержать расстояния между вертикальными элементами;
• определить объем бетона для монтажа ростверка;
• установить в проектное положение свайные оголовки для последующего соединения с обвязкой.

Плитный

Проект плитного фундамента

Монолитное основание с сетками из арматуры применяется на обводненных почвах, часто так устраивают фундаменты промышленных зданий с большой нагрузкой. В домашнем строительстве используется утепленный вариант по типу шведской сплошной плиты с изоляцией от холода.

План плитного фундамента предусматривает:

• чертеж котлована с указанием толщины растительного слоя, отметки для зачистки дна до проектной глубины;
• конструкцию съемной опалубки с расчетом щитов и подпорок;
• размеры по толщине усилительной подсыпки из песка или щебня;
• расчет элементов утеплительной несъемной оболочки;
• схему каркаса сеток и усилительных ребер с рекомендациями по выбору арматуры;
• расчет количества материала для всех конструктивных частей плиты.

Что такое проект жилого дома?

Проект индивидуального жилого дома – это комплект рабочей документации, которую создают в качестве плана действий для строителей на основе утверждённой заказчиком эскизной программы. Строительный проект состоит из трех частей:

1. Архитектурная часть, в которую включены чертежи будущего дома. В нее входят все планы этажей (включая подвал и мансарду), планы фасадов и разрезов здания, планы кровли, дверей и оконных проемов.
2. Конструкторская часть направлена на реализацию архитектурных чертежей. Сюда включаются планы устройства всех частей дома (фундамента, стен, перекрытий, крыши), таблицы и расчеты использования строительных материалов. Все планы и таблицы дополняются рекомендациями по выполнению строительных работ.
3. Инженерно-техническая часть включает расчеты и чертежи для проведения в дом инженерных коммуникаций (водопровод и канализация, отопительная система, электрические сети).

Виды проектов

Все проекты жилых зданий делятся на два вида:

1. Типовые проекты предназначены для неоднократной реализации и серийного строительства однотипных зданий. Еще их называют готовыми, потому что они создаются один раз и далее используются в качестве шаблона. Разработка готовых планов осуществляется на основе изучения строительного рынка, особенностей грунта, погодных условий, конкретных стройматериалов с учетом всех необходимых строительных норм и правил.
2. Индивидуальные проекты. Индивидуальное проектирование – это разработка проектной документации, в основе которой лежат требования конкретного заказчика, грамотно соединенные с особенностями строительства по выбранной технологии.

Индивидуальное проектирование позволяет реализовать желания клиента, создать не просто шаблонное жильё, а возвести строение, гармонично вписывающееся в нестандартный участок. Индивидуальный проект содержит входят именно те документы, которые необходимы для строительства определенного дома – генеральный план, планы фасадов и этажей, разрезы строения, чертежи всех конструкций и важных элементов. Кроме того, за дополнительную плату клиент может заказать планы дополнительных объектов, таких как гараж, сауна, летний домик.

Принципы расположения комнат

Планировка комнат в частном доме определяет уровень комфорта. Вне зависимости от количества этажей, условно особняк делят на две зоны: дневную и ночную или отдыха. Посмотреть варианты можно на фото планировки домов.

К дневной части проекта относятся:

• кухня;
• столовая;
• зал.

В нее проектировщики иногда включают террасу и веранду, куда переносится отдых в теплое время года. Здесь же располагается туалет и ванная.

В зоне для ночного отдыха находятся:

• спальни;
• детская;
• гардеробная;
• ванная с туалетом.

По этому принципу разработаны типовые планировки одно- и двухэтажных домов. Первый этаж используют для активного времяпрепровождения всей семьей. Под ночное время отводят второй. Если в семье есть люди с ограниченными двигательными возможностями или преклонного возраста, в проекте первого этажа выделяют место под спальню и строят дополнительный туалет с душем. Такая планировка считается удобной, позволяет полноценно отдыхать и одновременно принимать гостей.

Существует мнение, что спальни лучше ориентировать на южные стороны дома. Такая планировка позволит наполнить помещения достаточным количеством солнечного света. Недостаток в том, что в летнее время комнаты будут нуждаться в кондиционировании, это достигается установкой бытовых приборов и их работой в постоянном режиме.

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

• Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
• Выполнение дренирующих функций.
• Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Особенности составления проектов домов: чертежи и план как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой.

Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

• жилые комнаты;
• хозяйственные помещения;
• зоны общего пользования;
• дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Какая понадобится техника?

Планировку участка можно произвести механизированным или ручным способом.

• В первом случае арендуется тяжелая техника: бульдозер или грейдер, трактор с планировочным ковшом, трактор с культиватором.
• При механизированном самостоятельном проведении мероприятий используется мотоблок с культиватором и фрезой для срезания грунта.

Наиболее дешевый способ – ручная планировка. Для ее проведения потребуются такие инструменты: лопата (совковая и штыковая), тяпка разного размера, грабли, лом, колышки, молоток (кувалда), топор, пила (ножовка) для удаления растительности. Для перевозки грунта необходима тачка или тележка.

Измерения и разметка производится с помощью:

• нивелира;
• строительного уровня;
• рулетки.

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.
