На какой фундамент лучше ставить каркасный дом

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Винтовой фундамент

Свайно-винтовой фундамент используется на сложных грунтах, поскольку его можно устанавливать глубоко в землю, равно как достигать необходимого уровня сопротивляемости нагрузкам. Процесс выполняется в несколько этапов:

Проектирование, когда проводятся все расчеты и определяется количество материалов;

Разметка – чтобы впоследствии не вымерять, куда вбивать сваи.

Установка свай – они вбиваются на нужную глубину, после чего верхняя часть каждой сваи должна обрезаться равномерно;
Бетонирование – на одних только сваях не будет держаться ни один дом;
Ростверк. Установка бруса для последующего монтажа каркасного дома

Очень важно, чтобы на момент монтажа брус был сухим, иначе он впитает влагу и потеряет свои первоначальные прочностные характеристики.

Далее переходят непосредственно к установке полноценного каркасного дома.

Инженерные изыскания

Знание характеристик грунта и геолокации участка – одно из главных условий выбора, какой фундамент – плитный, ленточный или свайный – лучше делать под каркасный дом.

Узнать тип и строение почвы можно путем геологических изысканий, обратившись в специализированную организацию. Она получает информацию о залегающих грунтах, подземных водах, расположении трасс коммуникаций, глубине промерзания с помощью бурения скважин и градостроительной документации. Выявляет опасные природные или техногенные явления на территории участка – провалы, карсты, пустоты или оползни.

Объем исследований и цена зависит от проекта дома. Для одноэтажных зданий с площадью пятна застройки до 225 м² бурят 3 скважины по 6 м, для двух- и трехэтажных сооружений глубина возрастают до 8 и 10 м. При размерах построек от 225 м² количество скважин достигает 4. Минимальная цена изысканий – 30000 руб.

Обследовать грунт можно самостоятельно. Для этого необязательно рыть глубокие ямы. Начальная геология подразумевает общий обзор участка и окрестностей. Насторожить должно наличие оврагов, склонов, болот, больших деревьев, валунов. Визуальная оценка окружающих построек дает представление о несущей способности грунтов. Трещины на старых домах, простоявших 20-30 лет, говорят о сложном типе почвы, ее просадочности.

Общение с хозяевами соседних участков, давно проживающих в своих домах, даст общее представление об условиях строительства. Более подробную информацию предоставляют земельные отделы городской или районной архитектуры.

Если участок расположен на ровной местности с неболотистой почвой, приступают к детальной геологии. В трех или четырех углах будущего дома, отступив 50-60 см от них, отрывают шурфы ниже уровня плотного слоя земли на 50-70 см, исследуют состав и строение почвы.

При плотных однородных грунтах, низком УГВ, возможности отвода поверхностных вод применением дренажа можно использовать стандартные схемы для расчета и выбора формата основания. В 90 % случаев самостоятельный подход к решению вопроса о том, какой фундамент лучше для каркасного дома, вполне оправдан.

Если обнаружены признаки неоднородных просадочных грунтов, высокого УГВ без возможности отвода вод, не обойтись без платных инженерных изысканий. Полученный от специалистов отчет даст возможность разработать индивидуальный проект с учетом рекомендаций.

Характеристики грунта

Одна из главных целей геологических изысканий – определение типа грунтовых пород на стройплощадке и уровня грунтовых вод. Обычно для этого достаточно сделать три контрольных бурения в разных концах участка. Чаще всего изыскания показывают наличие таких видов грунтов:

• песчано-каменистый, скальный, гравийный грунты, не содержащие глину, а оптимальным вариантом является крупно-песчаная почва без включений (все они способны удержать влагу и не должны вспучиваться при замерзании);
• пыльный и мелкозернистый песок именуют пучинистым грунтом – это менее подходящая почва, требующая более качественного фундамента;
• глинистый грунт с близким нахождением грунтовых вод вспучивается при замерзании – если делать изыскания до приобретения участка, то обычно специалисты рекомендуют отказаться от покупки, так как обустройство фундамента будет достаточно дорогим.

При обычной технологии обустройства фундамента пучинистые почвы будут неуклонно разрушать фундаментИсточник stroy-dom-pravilno.ru

Виды грунтов и их влияние на выбор фундамента каркасного дома

Грунт, на котором строится дом это очень важная составляющая системы каркасный дом, фундамент, грунт

Это тот элемент системы, которому необходимо уделить самое большое внимание. Вплоть до исследований. Ниже будет приведена информация о основных типах грунтов и об их главных характеристиках

Ниже будет приведена информация о основных типах грунтов и об их главных характеристиках.

Существует два типа грунтов:

• глинистые,
• песчаные.

Каждый из этих типов подразделяется на подтипы, но в данной статье нас данная информация мало интересует. Более важно то, что грунт, независимо от своего типа становится пучинистым в зависимости от своей влажности. Которая в свою очередь определяется в основном глубиной залегания подземных вод. Влажность грунта – это главная характеристика, которая нас интересует

Влажный, насыщенный водой грунт хорош для роста травы и клюквы. Но, он мало подходит для строительства на нём каркасного дома. Это нужно отчётливо понимать ещё на этапе покупки земельного участка

Влажность грунта – это главная характеристика, которая нас интересует. Влажный, насыщенный водой грунт хорош для роста травы и клюквы. Но, он мало подходит для строительства на нём каркасного дома. Это нужно отчётливо понимать ещё на этапе покупки земельного участка.

ВЫВОД 3 Для строительства фундамента лучше всего подходят сухие непучинистые грунты. Найти участок с такими грунтами крайне сложно. Если вам не повезло с землёй, сухое и непучинистое основание для фундамента придётся создавать своими руками.

Утепление и гидроизоляция

Утепление пола в каркасном доме

Для утепления и защиты от влаги подбирают материалы устойчивые к воздействию внешней среды. От качества гидроизоляции зависит прочность и долговечность конструкции. Используются материалы двух видов:

• жидкая мастика;
• рулонная гидроизоляция.

Битумная мастика наиболее доступный вариант защиты бетонной поверхности от действия влаги. Она наносится на чистое и прогрунтованное основание в 3-4 слоя. Состав проникает в поры, заполняет трещины, предотвращает распространение плесени. После высыхания мастику покрывают стеклохолстом или устанавливают утеплитель. Еще один материал для гидроизоляции – битумно-полимерная эмульсия или жидкая резина. Он образует эластичное, монолитное и долговечное покрытие. Недостаток материала – высокая стоимость.

Полотна рулонной изоляции служат основной или дополнительной защитой бетонной конструкции. Для оклеивания используется рубероид или современные материалы на основе стеклохолста (Изоэласт, Техноэласт). Материал клеится на горячую мастику. Листы рубероида укладывают с нахлестом до 15 см, стыки спаивают газовой горелкой.

Инструкция по утеплению

Теплоизоляция фундамента происходит на этапе возведения. Используются плитные, напыляемые или насыпные материалы. Синтетические утеплители пеноплекс и пенополистирол не гниют, отлично удерживают тепло, устойчивы к влаге. Толщина изолирующего слоя для них около 100 мм. Утеплитель монтируют после выполнения гидроизоляции. Плиты крепятся на специальный клей и дюбеля-грибки. Снаружи оштукатуриваются по стеклосетке.

Теплоизоляцию основания каркасного дома можно выполнить гравием или керамзитом. Работа начинается с выкапывания траншеи по периметру конструкции и устройства дренажа. Засыпная изоляция теряет свои свойства при намокании, поэтому необходимо отведение влаги. В дренажную канаву кладут геотекстиль, специальные трубы и засыпают сверху щебнем. Траншею для керамзита гидроизолируют полиэтиленом. Для эффективного утепления ее ширина должна быть не менее 60 см. Поверх насыпного материала устраивается отмостка.

Советы и ошибки

Когда решено возводить каркасный дом самостоятельно, не следует торопиться начинать работу. Сначала проштудируйте необходимую литературу, расспросите знакомых-строителей, узнайте обо всех нюансах этого мероприятия у друзей, прошедших такие жизненные этапы.

Дальше действуйте по схеме, не допуская распространенных ошибок:

1. Чаще всего строители некачественно выполняют уплотнение песчаной засыпки, из-за чего происходит ее осадка.
2. Нередко доморощенные мастера используют для экономии неподходящую марку бетона. Иногда и недобросовестные поставщики привозят некачественный материал.

   Профессионалы рекомендуют всегда заказывать бетон более тяжелый — если в проекте указан М200, лучше применять М250. Стоимость их не сильно различается, зато появляется шанс, что купленный материал обеспечит требуемую прочность.

3. Домовладельцы стремятся сократить расходы, игнорируя гидроизоляцию основания. Это неправильно, поскольку из-за такого действия существенно снизится срок службы фундамента.

Особенности основания

Такое основание — сплошной контур замыкающихся блоков, между собой скрепленных раствором цемента с песком. На ленточном фундаменте располагают все несущие конструкции здания. Основная функция сооружения состоит в равномерной передаче на землю нагрузки каркасного дома.

Устройство

Категорически запрещено свисание каркаса далее опорной основы здания. Выполняя предварительные расчеты, определяют ширину подошвы бетонных блоков.

Одновременно рассчитывают арматурный каркас. На суммарный диаметр пояса влияет площадь сечения основания.

Используют стержни диаметром 10–14 мм, располагая их вдоль блоков. Чтобы гарантировать совместную работу стрежней, закладывают в горизонтальной, а также вертикальной плоскости и поперечное армирование. Для него применяют более тонкие пруты — 6-10 мм диаметром.

Условия использования

Малозаглубленный вариант ленточного фундамента подходит при возведении каркасного дома на участке, имеющем спокойный рельеф.

Рационально его использование на крупнозернистых песках, скальных породах, не текучих глинах. Когда почва склонна пучится и увлажняться, рекомендовано укладывать ленту на сваи, поверх которых выполнен ростверк.

Достоинства и недостатки

Преимущества сплошной «ленты»:

• высокая надежность;
• низкая стоимость;
• не продуваемый ветрами цоколь;
• привычная строительная технология.

Минусы такого основания:

• проблематично сооружать его при наклонном рельефе участке;
• повышенные требования к изготовлению опалубки;
• невозможность возведения фундамента без помощи бригады рабочих;
• для доставки бетона требуется заказывать спецтранспорт.

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

• Нет необходимости обустраивать обвязку и цокольное перекрытие;
• Полы будут значительно жестче нежели деревянные;
• Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
• Может использоваться как теплоаккумулятор;
• Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
• Подходит почти под все виды грунтов;

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубления лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней ). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

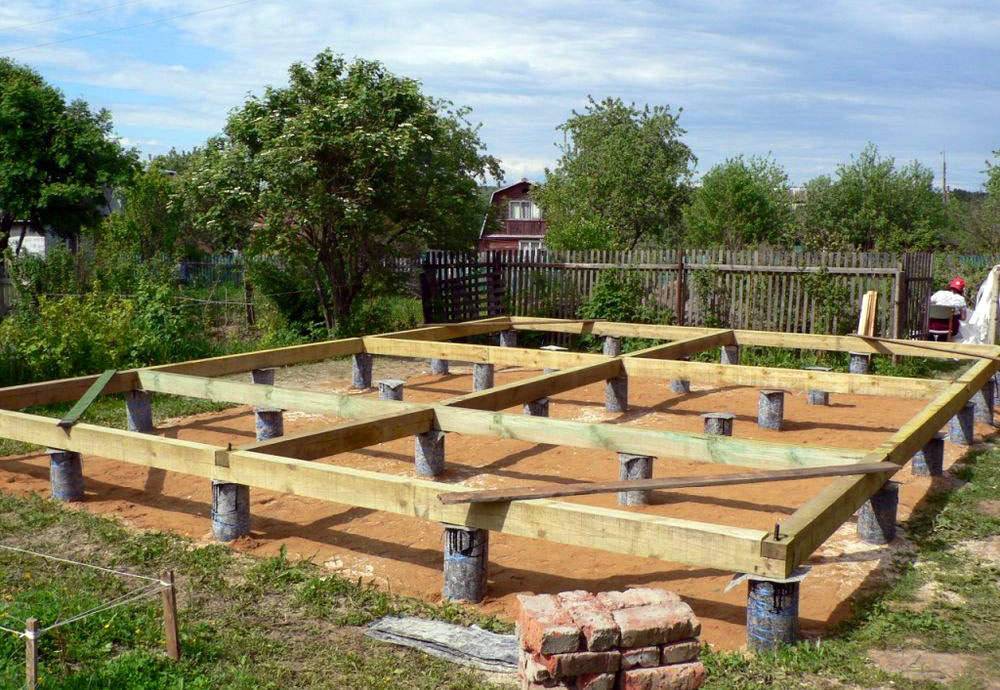

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.
