Как состыковать чугунную канализацию с пластиковой

Способы соединения чугунной канализации с пластиковой

Существует много способов соединения пластиковой трубы с чугунной:

  • с помощью фитингов;
  • резиновыми прокладками;
  • герметизация силиконом;
  • раструбное;
  • фланцевое.

Какой именно выбрать зависит от того, поврежден раструб или нет. Далее рассмотрим все способы более детально.

Соединение фитингами

Этот способ может пригодиться не только при замене старого трубопровода, но и при устранении протечек на уже работающей системе. Для устранения протечки из-за лопнувшей трубы вам поможет обжимной фитинг.

Соединение труб производиться с помощью пресс фитингов. На одном конце такого изделия есть резьба, а на втором –  раструб для подключения пластикового патрубка. Так же понадобится лента из тефлона (ФУМ лента) или сантехнический лен для уплотнения и два разводных ключа.

Этапы монтажа:

  • Откручиваем муфту или отрезаем  кусок от чугунного патрубка в там месте, где будет проводиться
  • соединение с пластиковой трубой.
  • Нарезаем резьбу, при необходимости, на отрезанном участке.
  • Очищаем резьбу от пыли и наматываем на нее ленту или лен, смазываем силиконовой смазкой.
  • Накручиваем пресс-фитинг.

Совет!

Пресс-фитинг прикручивайте руками, без ключа, так как при сильном усилии он может треснуть. Докрутить его можно будет уже после включения воды.

Так же соединить чугунную трубу с пластиковой можно и с помощью литого фитинга. Для этого:

  1. Обезжириваем место стыковки.
  2. Обрабатываем стык клеем для пластика и обсыпаем песком, ждем полного высыхания клея.
  3. Раструб очищаем и обезжириваем.
  4. Обрабатываем герметиком.
  5. Монтируем уплотнительное кольцо.
  6. Узкую часть фитинга вставляем в кольцо-уплотнитель.
  7. Вставляем край пластиковой трубы в манжету фитинга.

Соединение резиновыми прокладками

Такой способ подходит если удалось вынуть старую трубу из раструба и его края и внутренняя поверхность остались ровными. В раструб патрубок должен заходить в среднем на 5 см. При таком способе соединения, пользоваться канализацией можно будет сразу по окончанию всех работ. Этапы монтажа:

  • очищаем детали от ржавчины, грязи и т.п.;
  • обмазываем герметиком резиновый переходник с наружной стороны.
  • резиновый переходник вставляем в чугунный раструб;
  • вставляем патрубок в манжету.

Если соединяются трубы не имеющие раструба, то используется пластиковый переходник. Тогда поступают следующим образом:

  • отрезаем кусок, выравниваем края;
  • надеваем резиновый переходник;
  • промазываем край герметиком;
  • сверху надеваем смазанный герметиком пластиковый переходник.

Герметизация силиконом

Образовавшуюся при соединении труб щель (до 2 мм) можно загерметизировать сантехническим силиконом

Этот способ довольно эффективен если особое внимание уделять нижней части стыка

  1. Место стыка высушиваем с помощью строительного фена.
  2. Заполняем щель силиконом, как можно глубже, для этого используется специальный строительный пистолет для клея.
  3. Ждем пока силикон высохнет, обычно это происходит за 3 — 5 часов.

На заметку!

Не рекомендуется пользоваться канализационной системой до полного высыхания силикона.

Соединение в раструб

Для такого вида соединения необходимо купить специальный переходник который предназначен для установки в раструб. Такую деталь можно приобрести в любом строительном магазине, обычно требуются изделия диаметром 50 или 110 мм. Но существуют трубы и другого диаметра, поэтому лучше заранее определиться с размерами труб.

Процесс соединения проходит в несколько этапов:

  • очищаем все соединяемые детали от грязи, пыли и прочего;
  • промазываем их герметиком;
  • переходник вставляем, до упора, в чугунный раструб;
  • в переходник вставляем пластиковую трубу.

Этот способ самый простой и надежный, а при необходимости соединение можно разобрать и собрать заново.

Фланцевое соединение

При этом способе используются специальные соединительные детали. Кроме того, потребуется использование сварки, что не всегда позволяет провести работы самостоятельно.

  1. Зачищаем патрубок, примыкающий к основной трубе.
  2. Привариваем металлическую фланцевую часть.
  3. Накидываем обжимную муфту на заготовку.
  4. Соединяем, фланцевые части, поместив между ними уплотнительное кольцо, болтами.

Качественно провести работы в случае ремонта или плановой замене труб из чугуна на пластиковые можно только соблюдая этапы монтажа. Так же хочется заметить, что выполнять эти работы лучше заранее, а не ждать аварии.

Видео: переход с чугунной на пластиковую трубу, нюансы и хитрости в замене сантехники, труб пвх и канализации

Выполнение подготовительных работ

При замене канализационных систем с чугунных на пластиковые необходимо использовать специальные молотки, которые имеют деревянную либо резиновую насадку. Поскольку чугун является хрупким, обычный молоток может его расколоть. Куски чугуна могут попасть в трубы и привести к их закупорке. Установка пластиковых труб должна проводиться с учетом проверочных люков. При отсутствии этих люков в случае поломки необходимо будет разрезание труб, что значительно удорожит ремонтные работы. Если стояк имеет диаметр 110 мм, то в таком случае целесообразно использовать пластиковую трубу диаметром 50 мм.

Для того, чтобы соединить канализационные пластиковые трубы как с чугунными, так и любыми другими металлическими трубами, необходимы следующие инструменты и материалы:

  • трубы из пластика с необходимым типоразмером;
  • молоток с резиновой или деревянной насадкой;
  • разводные ключи;
  • инструменты для нарезания заготовок (может быть болгарка либо ножовка);
  • необходимые переходники, подходящие для формирования соединения.

Соединить трубы из разных материалов можно посредством использования различных муфт, резиновых прокладок, уплотнителей, фитингов.

Перед монтажом труб нужно подготовить необходимые материалы и инструменты

Эксплуатационный период чугунных труб

Чугунные трубы часто используют для сооружения наружных сетей и разводки системы отведения стоков. Изготавливаются элементы канализационных сетей методом центробежного литья. Сырье, которое используется для этого, #8211 серый чугун.

При монтаже канализационных сетей зачастую применяются чугунные трубы. Они отлично подходят для прокладки наружных трубопроводов.

Покрытие на основе битума наносят на внутреннюю и внешнюю поверхность трубы, что защищает их от коррозии и увеличивает срок службы чугунных канализационных труб. Но такое покрытие служит не только для защиты металла от коррозионных процессов, но и для придания гладкости внутренней поверхности. Это способствует улучшению пропускной способности.

Преимущества и недостатки канализационных чугунных труб

Начнем с преимуществ. На сегодняшний день трубы из чугуна, выполненные по современным технологиям, отличаются высокой прочностью и надежностью использования. Они могут выдерживать долговременное воздействие высоких температур, невосприимчивы к частым перепадам температуры и более устойчивы к коррозии. Несомненным и важным преимуществом чугунной канализации является еще и то, что они более доступны, чем стальные. При всем этом они более долговечны в использовании, их срок службы составляет примерно 80-100 лет. Эксплуатация чугунных труб экологически безопасна.

Схема устройства чугунных труб.

Чугунные трубы чаще всего используют, если необходимо установить систему канализации, которая должна функционировать в режиме постоянной высокой нагрузки.

Ввиду своей тяжести, чугунные трубы перевозят на специальной технике.

К недостаткам использования можно отнести сложность и стоимость монтажа. Транспортировка чугунных труб #8211 дело не из легких. Этот материал тяжелый, его можно перевести только с помощью специальной строительной техники. Соединение деталей из чугуна #8211 достаточно сложное и трудоемкое задание, от которого зависит их эффективная служба.

Существуют два основных метода соединения канализационных труб. Первый #8211 это зачеканивание стыков. Для зачеканивания стыков используют каболку или другие материалы. В этом случае стыки соединяются каболкой, пропитанной саморасширяющимся цементным раствором. Второй метод #8211 это заливание соединения расплавом серы, но нужно быть предельно осторожным с использованием этого метода.

Установка канализационных чугунных труб

На сегодняшний день производители выпускают разные чугунные трубы для канализации. Такой разнообразный выбор помогает делать канализационные системы самых различных конфигураций и упрощает их использование.

Чугунные трубы соединяются при помощи специальной соединительной муфты.

Срок службы чугунных труб зависит во многом от правильности установки, поэтому доверять стоит только проверенным специалистам. Монтаж производится в определенной последовательности. Сначала хвостовая часть чугунной трубы вставляется в раструб предыдущей детали. Затем зазоры в раструбе уплотняются при помощи пакли. Для уплотнения зазора необходимо использовать слой намотанной пакли из льна, который забивается в раструб. Забивают паклю, используя деревянную палку, по которой ударяют молотком.

При зачеканивании раструба паклей нужно следить, чтобы внутрь не попал уплотняющий материал. Это может привести к образованию засора, тогда срок эксплуатации трубы будет снижен.

Забивать уплотнительный материал нужно до тех пор, пока 2/3 раструба не будут заполнены. Затем необходимо залить раструб цементным раствором марок М400 или М300. Раствор разводится 9:1. На залитый раствор следует положить мокрую тряпочку, чтобы он высыхал постепенно, не трескаясь.

Описанный способ используют для соединения канализационных чугунных элементов между собой. Если нужно соединить чугунную конструкцию с пластиковой, например, то следует использовать переходники. Такие детали помогают соединить трубы разного диаметра. Для надежности и более длительного срока эксплуатации переходник с внутренней частью раструба необходимо обработать силиконовыми герметиками. После этого переходник вставляется в раструб.

Несмотря на все сложности транспортировки и монтажа, они пользуются спросом. Это можно объяснить их надежностью, длительностью срока эксплуатации и дешевизной. Канализация, сделанная из чугунных труб, вечна.

Необходимые материалы

Для соединения чугунных канализационных труб необходимы такие материалы:

  • химические растворы для очистки и предварительной подготовки места соединения;
  • уплотнители;
  • специальный герметик, цементный раствор или битумная мастика, которыми обеспечивается герметизация;
  • соединяющий элемент, который выбирается в зависимости от типа трубопровода и его материала (или материалов), выбранного метода соединения и герметизации.

Резиновая прокладка

Данный элемент обеспечивает герметичность системы и производится из технической резины ТМКЩ. Весь процесс стыковки труб с использованием резиновой прокладки выглядит таким образом:

  1. Раструб тщательно очищается от грязи и ржавчины, обезжиривается и промазывается герметиком со внутренней стороны.
  2. Внешняя поверхность проводника (резиновой прокладки в данном случае) тоже промазывается герметиком и вставляется внутрь трубы.
  3. После в свободный конец манжеты до упора вставляется пластиковая труба.
  4. Все стыки обязательно еще раз промазываются герметиком.

Перед использованием резиновой прокладки тоже необходимо провести подготовительные процедуры — убедиться в отсутствии дефектов на изделии, очистить и обезжирить его при необходимости.

Требования к стыкам канализационных труб и углу соединения

При создании канализационной системы самостоятельно следует помнить о правилах укладывания трубопровода. Его укладывают под небольшим уклоном. Это необходимо, чтобы не застаивалась вода в системе. Уклон должен быть не менее 2 см на каждый уложенный метр. Правильность прокладки труб проверяют по уровню.

Смонтированная канализация в полу под уклоном

Слабым местом при укладке канализационной системы являются места стыков. Поэтому их герметизация имеет особое значение. После окончания сбора конструкции систему проверяют на наличие протечек. Для этого сток полностью заполняют водой. При испытаниях в ревизии ставят временные заглушки. Утечки быть не должно.

Способы соединения

Выбирать технологию подсоединения приходится исходя из целостности чугунного раструба. Либо он цел и годен для дальнейшего пользования, либо лопнул, поврежден, отрезан.

Далее уже технология монтажа выбирается в зависимости от личных предпочтений мастера, наличия соответствующих инструментов и материалов.

Соединение фитингами

Использование фитинга выглядит лучшим решением с точки зрения обеспечения надежного стыка.

Пресс-фитинг представляет собой переходник из полимера, на одном конце которого расположена резьба, на другом – раструбное расширение для стыка с ПВХ трубой.

Схема установки пресс-фитинга на чугун:

Применяется способ в случаях, когда у чугунной трубы нет раструба на конце, либо его нельзя использовать. Надежность соединения обеспечивается герметичностью резьбы и резиновым уплотнителем фитинга.

  • На конце трубы из чугуна нарезают плашкой 5,5 резьбовых витков.
  • Наматывают ленту-ФУМ, можно использовать сантехническую пасту, и прикручивают фитинг.
  • В манжету фитинга на другом конце вставляют пластиковую трубу.

Соединение резиновыми прокладками

Резиновые уплотнители подойдут, когда раструб будет цел и невредим, тщательно очищен, на его внутренних стенках не будет ни бугорка. Иначе протечки не избежать.

Резиновая манжета должна быть подобрана по размеру.

  1. Внутренние стенки чугунного раструба и внешние витки резинового переходника промазываются герметиком.
  2. Уплотнитель тщательно и плотно устанавливается в раструб.
  3. Пластиковая трубка вставляется вглубь раструба через манжету не менее, чем на 5 см, можно и глубже.
  4. Стыки ещё раз промазываются составом герметика.

Данное соединение достаточно надежное и легко разбирается.

Если приходится делать стык с трубой без крестовины, используют полимерный переходник с резиновой манжетой.

  1. Конец чугунного элемента выравнивают, обрезая болгаркой.
  2. Насаживают на него резиновые кольцо и уплотнитель. Все это смазывают герметиком.
  3. Поверх края трубы надевают пластиковый переходник, также обработанный герметическим составом.
  4. К нему присоединяют пластиковую трубу соответствующего размера.

Герметизация силиконом

Данный способ самый легкий и широко применим в домашних условиях. Он пригоден, если требуется просто замазать образовавшуюся щель между стенками раструба и пластиком. При этом щель не должна превышать два мм.

  1. Раструб очищают и высушивают строительным феном.
  2. На конец пластиковой трубы наматывают специальную сантехническую нить, представляющую своеобразный герметик из полиамидной нити и силиконового покрытия.
  3. Трубу вставляют в раструб и заполняют силиконом щели вокруг неё. Силикон должен пройти в раструбе как можно глубже, до самого конца пластиковой трубы.
  4. Время высыхания силиконового герметика – около 5 часов.

Соединение в раструб

Самым популярным, ставший классическим, способом соединения через раструб чугунной трубы является зачеканка льняной подмоткой и цементом.

Так как при стыке в раструбе практически всегда образовываются щели, применяется так называемая зачеканка.

  1. В очищенный раструб вставляется до упора пластиковая труба, конец которой обматывается льняной веревкой. Подмотку промазывают сантехнической пастой.
  2. Простой отверткой проталкивают и уплотняют подмотку в щели. Уплотнителем плотно заполняют две трети пространства соединения.
  3. Затем наводят цементный раствор, добавляют в него ПВА клей, и вводят его в место стыка до полного закрытия щели.
  4. Смесь полностью застынет только через сутки, поэтому пользоваться трубопроводом в это время не рекомендуется.

Считается, что этот способ ненадежный: чеканка деформирует пластиковую деталь, к тому же под воздействием горячей воды пластик и чугун расширяются с разной силой и цементное соединение быстро расшатается.

Фланцевое соединение

Фланец используется для стыковки труб с большим диаметром. Применять здесь фитинги с резьбой затруднительно, а фланцами стыковка получается крепкой и надежной. Соединение можно в случае необходимости ремонта или очистки легко разобрать.

Для исполнения соединения потребуется проведение сварочных работ.

Сегодня на рынке представлено большое разнообразие фланцев, позволяющих осуществлять переход от чугуна к пластику.

Готовимся к работе

Чаще всего разводка канализационных трубопроводов в квартире выполняется трубами диаметром 110мм и 50мм. Более габаритные изделия устанавливаются в качестве стояка и линейного трубопровода от унитаза, а 50-мм трубы расходятся к точкам выпуска. Сложнее всего заменить именно стояк, поэтому и переход пластик-чугун обычно требуется в месте подсоединения к нему веток линейных трубопроводов.

Перед началом работ подготовьте ПВХ-трубы, молоток («киянку» или резиновый), и угловую шлифмашину. В процессе работы вам понадобятся и другие материалы, в зависимости от выбранного способа стыковки.

Если подключение изделий из пластика понадобилось в процессе ремонта, то часто возникает необходимость в демонтаже чугунных элементов. Для этого лучше всего воспользоваться «болгаркой», разумеется, приняв меры по защите глаз от частичек металла. Демонтируя старые трубы, обязательно оставляйте раструбы на не удаляемых частях. Помните о том, что соединение любых элементов «встык» считается наименее надёжным.

Избежать сложностей в работе помогут несколько простых советов и рекомендаций:

  • Помните о том, что чугун – один из самых хрупких металлов. Именно поэтому не прибегайте к помощи металлического молотка.
  • Выполняя новую разводку пластиковыми элементами, обязательно устанавливайте ревизии на участках трубопроводов с изменением траектории и на длинных ветках системы, выполненных стыковкой нескольких элементов.
  • Не забывайте о разных коэффициентах теплового расширения чугуна и пластика. Именно из-за этого фактора в целях уплотнения следует использовать только материалы, сохраняющие пластичность в течение длительного времени.

Особенности выполнения фланцевого соединения

Фланцевые соединения целесообразно применять при больших диаметрах труб. Для соединения гладкой канализационной трубы с фланцем чугунной необходимо использовать различные переходники. Наиболее подходящим для пластиковых труб является свободный фланец

При его выборе следует обращать внимание на отсутствие заусениц и острых краев. Они могут повредить пластиковую трубу

Особенности этого соединения следующие:

  • лучше использовать прямой бурт с конусным переходом для обеспечения прочности соединения;
  • свободный фланец, который опирается на конусный бурт, используется, чтобы соединить трубы диаметром больше 20 см;
  • свободный фланец, который опирается на свободный бурт, применяется для тяжелых и средних полимерных труб с диаметром до 15 см; для легких – с диаметром до 30 см.

Для начала необходимо обрезать трубу в месте предполагаемого соединения. Срез при этом должен быть ровным. Далее на трубу надевается свободный фланец и резиновая прокладка

Важно, чтобы напуск ее за трубный срез не превышал 1 см. После этого надвинуть на прокладку фланец и соединить болтами

Необходимо равномерно затягивать болты, не превышая усилий, изложенных в спецификации.

Фланцевое соединение используется, когда нужно соединить трубы диаметром свыше 20 см

Простая стыковка чугунной и пластиковой трубы

Способ 1. Резиновая прокладка

Если старую чугунную трубу можно легко удалить, а внутренняя поверхность манжеты (раструба) оставшейся трубы из чугуна ровная, то подойдет простой способ стыковки с использованием специального уплотнителя. При этом пластиковую трубу вставляют в чугунную на 3, а если возможно, то и на 8 см. Такой способ позволяет осуществить соединение быстро и сразу после этого продолжить эксплуатацию канализационной системы. Практика показывает, что такое соединение пластиковых и чугунных труб может нормально функционировать в течение 8 лет.

Схема готового соединения и внешний вид резиновой прокладки

Чаще всего у канализационного стояка есть 2 выхода, причем первый имеет диаметр 100 – для подсоединения унитаза, а второй – 50 – для подсоединения водоотвода, обеспечивающего вывод квартирной канализации. В обоих случаях соединение выполняется по одинаковой технологии. Необходимо:

  • очистить раструб от ржавчины и грязи;
  • нанести на резиновый переход с внешней стороны манжеты герметик;
  • вставить резиновый переходник в чугунный раструб;
  • вставить в манжету новую канализационную трубу.

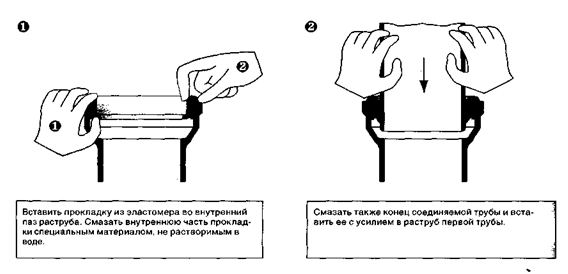

Схема стыковки: вставить резиновый переходник в паз раструба (1) и с усилием вставить в раструб конец второй трубы (2)

Если соединение приходится осуществлять с трубой, которая не имеет раструба, то придется использовать пластиковый переходник. В этом случае поступают так:

  • часть чугунной трубы отрезают болгаркой, выравнивая край;
  • на эту часть надевают резиновый переходник;
  • промазывают край «одетой» чугунной трубы герметиком;
  • сверху трубы одевают также смазанный герметиком пластиковый переходник (манжету).

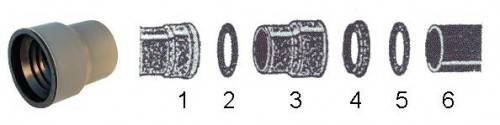

Внешний вид и схема применения пластикового переходника: 1 – пластиковый раструб; 2 – резиновое кольцо; 3 – пластиковый переходник; 4 – резиновая манжета; 5 – второе резиновое кольцо; 6 – чугунная труба без раструба.

Способ 2. Зачеканка сантехнической подмоткой из льна

Обычно такой способ используют при осуществлении стыковки чугунных труб, тем не менее, он хорошо подходит и для смешанной стыковки. При выполнении работ в соответствии с этим способом выполняют такие действия:

  1. в области стыка на пластиковую трубу наматывают сантехническую подмотку в несколько слоев;
  2. подмотку при помощи узкого шпателя или широкой отвертки плотно заталкивают в щель, которая имеется между двумя трубами (это и есть чеканка);
  3. переход на чугунную трубу несколько раз промазывают полимерцементным раствором, в состав которого входят вода, цемент и клей ПВА;
  4. после выполнения работы канализацией нежелательно пользоваться в течение хотя бы первых 24 часов.

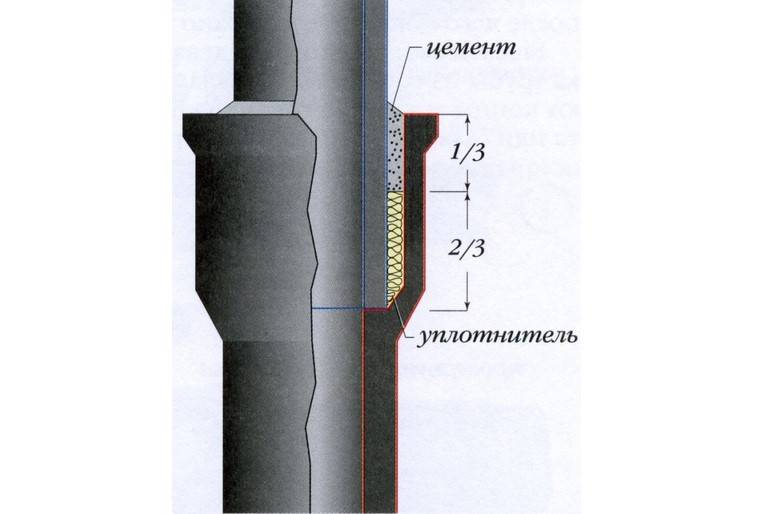

Схема раструбного соединения

Выполненный таким образом стык является достаточно надежным. Этот способ широко использовался до появления в продаже силиконовых герметиков, однако, и в настоящее время его часто применяют при подсоединении пластиковой трубы к чугунной под мойкой или умывальником. Даже через несколько лет после проведения стыковки труб таким образом если протечки и возникают, то, как правило, не на стыке труб.

Способ 3. Герметизация сантехническим силиконом

Если соединение пластиковой трубы с чугунной сопровождается образованием незначительной щели (не более 2 мм), то такой способ оказывается очень эффективным

При проведении работы надо уделить особенное внимание выполнению герметичности стыка в его нижней части

При выполнении стыковки в соответствии с этим способом необходимо:

  1. перед выполнением стыковки место стыка тщательно высушивают, желательно использовать при этом строительный фен;
  2. строительным пистолетом в щель между трубами загоняют силикон, при этом учитывая, что чем глубже окажется проникновение силикона, тем соединение чугунной трубы с пластиковой будет надежнее,
  3. слою силикона надо высохнуть – обычно полное засыхание происходит в течение 3-5 ч, при этом более толстый слой сохнет дольше.

Силиконом можно обмазать соединение и снаружи

Способ 4. Комбинирование изложенных выше методов

Чтобы повысить надежность стыка пластиковой и чугунной трубы, можно комбинировать указанные выше способы, например:

  • При наличии большой щели между трубами в месте стыка используют резиновые прокладки вместе с зачеканкой. Так, при подключении унитаза «баяном», то есть гофрированной трубой, используют зачеканку льняной подмоткой с последующим покрытием места стыка санитарным силиконом. При этом санитарным силиконом промазывают и чугунную крестовину в месте стыка и резиновые уплотнители.
  • При зачеканке часто используют вместо полимерцементного раствора силиконовый герметик.

Комбинирование зачеканки с силиконовым герметиком

Наружная канализация: последовательность работ

Наружная канализация загородного дома играет важную роль в функционировании канализационной системы. Установка канализации состоит из нескольких этапов.

  1. Составление проекта канализационной системы, расчёт размеров, переходов, соединений, выбор и закупка материалов.
  2. Выполнение земельных работ.
  3. Укладка трубопровода в предварительно вырытую и осушенную траншею.
  4. Диагностика системы и исправление ошибок.

Монтаж наружной канализации

В том, как проложить канализационные трубы в земле, нет ничего особо сложного. В процессе выполнения монтажных работ следует просто придерживаться советов профессионалов, соблюдать технологию и и использовать здравый смысл.

Земельные работы

Траншея для канализационных труб может быть вырыта двумя способами: ручным или при помощи специализированной техники. Второй вариант, конечно, более простой, однако и более дорогостоящий

На этом этапе важно учесть уровень промерзания грунта. Если есть возможность, следует вырыть траншею так, чтобы канализационная труба была проложена ниже уровня промерзания

Дно ямы для труб должно быть ровным, с необходимым для нормального функционирования канализационной системы наклоном. Также следует уложить на дно слой песка. Обязательным шагом является выполнение опалубки стен траншеи. Она может быть сделана вертикально или горизонтально. Опалубка может быть герметичной или с распорками.

Траншея для канализационных труб

Часто владельцы сталкиваются с проблемой затопления траншеи для канализационных труб. Конечно же, укладывать трубы в воду нельзя. Не стоит проводить монтажные работы, даже если стенки траншеи слишком влажные, накануне прошёл дождь или поднялся уровень грунтовых вод. Перед тем как приступать к выполнению монтажа, следует осушить траншею. Сделать это можно одним из трёх способов.

  • Горизонтальный дренаж. Этот метод предусматривает отвод воды из траншеи при помощи специальной помпы.
  • Метод поверхностного дренажа – вариант, при котором воды будут выкачиваться по мере поступления.
  • Понижение уровня грунтовых вод — метод, который осуществляется путём установки специального депрессионного колодца.

Монтаж трубопровода

Когда все подготовительные работы выполнены, траншея вырыта и осушена, можно выполнять монтаж канализационных труб для наружной канализации. Если для установки канализации используются пластиковые трубы, работу следует начинать с соединения труб между собой. Изделия чаще всего соединяются «в раструб» с обязательным использованием резиновых уплотнителей.

Монтаж наружных труб начинают выполнять от фундамента дома. При укладке трубопровода обязательно нужно учесть уровень уклона, от этого во многом зависит эффективность канализационной системы. Для выполнения поворотов применяются специальные фитинги. Если длина наружного трубопровода превышает 15 метров, нужно позаботиться об установке люков в местах поворота.

Укладка требует от монтажников аккуратности и точности. Необходимо тщательно проверить места соединения на герметичность. Чтобы стыки были более надёжными, следует применить силиконовый герметик. Для проверки качества соединения нужно пустить по трубам воду под напором. В то время, как вода будет транспортироваться из сантехнических приборов в выгребную яму хозяин проверяет, нет ли где протечек.

После того как трубопровод уложен в траншею, яму можно аккуратно засыпать небольшими порциями земли, утрамбовывать не нужно. Если трубопровод проложен выше уровня промерзания грунта, следует его утеплить.

Если правильно подобрать трубы, без ошибок выполнить монтажные работы, учесть уровень уклона, канализационная система будет функционировать надёжно и эффективно на протяжении длительного периода.

Пластик и чугун

Теперь рассмотрим,как соединить чугунную канализационную трубу с пластиковой, что часто встречается во время ремонтов в многоквартирных домах. Есть 1 способ с использованием пресс-фитинга и 4 без его использования. В любом случае после прочтения статьи вы сможете самостоятельно создать надежное соединение.

Соединение канализационной трубы пластиковой с чугунной с помощью резиновой прокладки и силикона

Используем резиновую прокладку

Когда после удаления старой чугунной трубы внутренняя поверхность раструба осталась ровной, есть возможность использовать специальный уплотнитель. В данном случае пластиковая войдет в нее на 30-80 мм.

Вариант дает возможность быстро произвести монтаж и продолжить эксплуатацию системы канализации. Срок службы такого соединения – до 8 лет.

Обычно канализационный стояк имеет 2 выхода – первый Ø100 мм, второй – Ø50 мм для водоотвода.

Инструкция по соединению следующая:

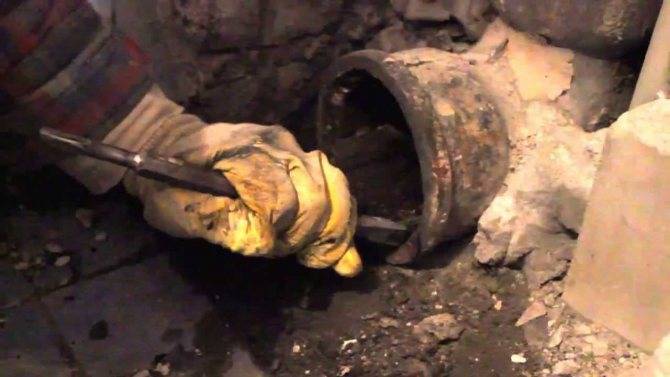

  1. Очистите места стыковки от грязи и ржавчины.

Прочистите место соединения

  1. Нанесите на внешнюю сторону резинового перехода слой герметика.
  2. Вставьте резиновый переходник в раструб чугунного раструба.
  3. Установите в манжету новую трубу.

Если раструба нет, используется пластиковый переходник.

В данном случае делают следующим образом:

  1. Отрежьте часть чугунной трубы болгаркой и выровняйте край.
  2. Наденьте на эту часть резиновый переходник.
  3. Промажьте край герметиком.
  4. Наденьте сверху трубы смазанную герметиком манжету.

Зачеканка соединения

Подмотка изо льна

Данное соединение чугунных и пластиковых канализационных труб часто применяется при стыковке первых, однако подходит и для нашего случая.

Вам следует выполнить следующее:

  1. Намотайте на пластиковую трубу в точке стыка в несколько слоев сантехническую подмотку, цена ее небольшая. Жалеть ее в данном случае не стоит.
  2. Узким шпателем или широкой отверткой плотно затолкайте в щель между изделиями. Из-за этого способ получил название чеканка.
  3. Промажьте несколько раз переход на чугунную полимерцементным раствором, состоящим из цемента, воды и ПВА клея.
  4. Эксплуатировать канализацию можно только через сутки.

Такой стык будет являться достаточно надежным. Хотя сегодня на смену пришел силиконовый герметик, льняную подмотку часто применяют при стыковке под умывальником или мойкой. Если и возникают спустя время протеки, это не связано с данным узлом.

Простой стык

Применяем сантехнический силикон

Обычно используют способ тогда, когда стык пластиковой трубы с чугунной имеет щель шириной до 2 мм

При этом уделить особое внимание герметичности стыка в нижней части

В этом случае нужно:

  1. Высушите место стыка, для чего лучше всего применять строительный фен.
  2. Загоните силикон в щель строительным пистолетом.
  1. Подождите, пока слой силикона высохнет, на что обычно уходит 3-5 ч. Учтите – чем он будет толще, тем время на высыхание будет больше.

Схема установки пластиковой фановой трубы в чугунную

Комбинированные методы

Для повышения надежности соединения между пластиком и чугуном используют комбинирование способов:

  1. Для заделки большой щели применяют резиновую прокладку вместе с зачеканкой.
  2. При использовании гофры для подключения унитаза к системе комбинируют зачеканку льняной подмоткой с санитарным силиконом, которым промазывают в месте стыка резиновые уплотнители и чугунную крестовину.
  3. Вместо полимерцементного раствора часто применяют силиконовый герметик.

Пресс-фитинг

В данном случае применяют фум-ленту или паклю.

Технология работ следующая:

  1. Отрежьте вместе будущего соединения старую трубу болгаркой или открутите муфту, установленную на чугунной.
  2. Смажьте край трубы солидолом или маслом.
  3. Нарежьте резьбу резьборезом, протрите место и намотайте на него фум-ленту или паклю.

Накрутка пресс-фитинга

  1. Смажьте подмотку силиконом.
  2. Накрутите пресс-фитинг рукой на резьбу (не используйте ключ, чтобы он не лопнул). Вы можете потом докрутить его после включения подачи воды, если нужно будет остановить протечку.

Виды соединения

Чтобы провести стыковку, необходимо учитывать их конструкцию. Для каждой разработан определенный вариант совмещения.

С раструбом. Чтобы состыковать изделия, применяется специальная прокладка. Ее вставляют в трубу и совместно с торцом обильно смазываются особым гелем, не растворяющимся в воде. После чего труба загоняется в раструб.

Герметизация.

Оставшаяся 1/3 часть наполняется уплотнителем, не имеющим пропитки.

Раструб заливается цементом (М300 – М400). Раствор приготавливается в пропорции:

  • цемент – 9 частей;
  • вода – 1 часть.

Цементную смесь можно заменить асбоцементным раствором. Выдерживается соотношение асбоцементных волокон к цементу 1:2.

Смесь хорошо утрамбовывается. Сверху она закрывается мокрой тряпкой. Она поможет предотвратить возникновение трещин, пока смесь полностью не высохнет.

Когда забивается пакля, нужно стараться, чтобы ее волокна случайно не оказались внутри трубопровода. Они могут стать причиной возникновения засоров.

Когда соединяются чугунные трубы, должна быть создана идеальная герметичность.

Чтобы стыковка стала более качественной, вместо цементной смеси пользуются силиконовым герметиком. Единственной отрицательной стороной такой замены считается его стоимость. Она намного выше цемента, отсюда происходит увеличение себестоимости работ.

Безраструбные трубы. Чтобы провести стыковку таких изделий, применяется переходная муфта. В нее вставляются трубы до упора и плотно стягиваются хомутами.

Пластмассовая стыковка чугунных деталей. Чтобы соединить чугунные и полимерные трубы, применяются специальные переходники и силиконовый герметик. Внутренняя поверхность раструба обильно покрывается герметиком. Он выровняет шероховатость поверхности и усилит сцепление.

После этого герметиком смазывается переходник. Подготовленную деталь вставляют в раструб.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
