Составление проекта канализации без септика

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

1. Следует создавать уклон, он подбирается следующим образом:

• для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
• 110 мм – 1,2-2 см;
• 150 мм – 0,7-1 см.

1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.

2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Как произвести запуск септика?

Перед началом эксплуатации дачной канализации необходимо проверить качество заделки всех швов и стыков конструкции. По мере заполнения резервуаров отстойника следует отслеживать наличие характерного запаха сероводорода, что свидетельствует о нормальной работе вентиляции.

Обязательно проверьте септик перед запуском

В случае недостаточного качества очистки стоков, следует применять добавки с содержанием бактерий. Такие реагенты с микроорганизмами для биоочистки имеются в свободной продаже.

При нормальной работе дренажного отделения, уровень заполнения отсеков не должен превышать высоты сливной трубы.

Септик, построенный с соблюдением приведенных рекомендаций, способен выполнять очистку стоков на приусадебном участке без откачки в течение нескольких лет.

Наладка правильной работы септика

Когда строительные работы уже завершены, следует следующий этап, который запустит работу новой очистной системы. Для этого нужно запустить осадок из старого сооружения в количестве 15-20% от объема камеры септика, но обычно эту норму сложно выполнить. Поэтому наладка работы растягивается на срок в 6 и более месяцев.

Когда работа по очистке будет налажена, вы почувствуете отсутствие сероводородного запаха. А пока придется подождать.

Срок службы отстойной камеры при правильной эксплуатации составляет около 18 лет, а колодца фильтрации около 10 лет. Помните, что если увеличить число камер, то и продлится срок службы очистного сооружения в целом.

Монтаж канализационной системы

Монтаж канализационной системы

А теперь ответим на вопрос, как установить канализацию на даче.

Первым делом определим место для размещения сборной емкости

И не важно, что это будет — яма, колодец или пластмассовая емкость. Оптимальное расположение — в самой низкой точке на участке. Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути

Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути.

После того как место установлено, начинаем земляные работы. Иногда их объем настолько велик, что приходится использовать экскаватор. Если же вы решили все сделать вручную, то откапывать яму под емкость и траншеи лучше одновременно.

Глубина укладки канализационных труб должна быть больше на 10-15 сантиметров, чем уровень промерзания почвы. Это закон.

Правда, в некоторых северных районах этот показатель может достигать более 2,5 метров. В таких случаях приходится использовать теплоизоляционные материалы или устанавливать нагревающий кабель, чтобы не копать глубоко.

Именно от глубины пролегания канализационных труб будет зависеть и глубина ямы под сборную емкость. Дело в том, что канализационные трубы должны иметь уклон от дома в сторону емкости. Он составляет 2-3 сантиметра на 1 метр длины канализационной сети. И чем дальше сборник от дома, тем глубже его придется закапывать в землю.

Для дачной канализации оптимальным материалом для труб является полимер. А их диаметр должен составлять 110 миллиметров. Соединяются такие трубы муфтами. Но если есть побочные контуры, например, канализация от бани или бассейна, то соединение производится тройниками или крестовинами.

Перед тем как уложить трубы, траншею нужно подсыпать песком, сделав своеобразную подушку. Но при этом нельзя изменять величину уклона.

Монтаж емкостей и канализационных труб

И несколько последних штрихов. Осталось соединить сборную емкость и канализационные трубы, а также две части канализационной системы — внутреннюю и внешнюю. И теперь можно трубы и емкости засыпать грунтом.

Как видите, устройство дачной канализации имеет довольно простую схему, но при этом необходимо соблюдать правила проведения монтажных работ.

И напоследок напомним те ключевые моменты, без которых невозможно соорудить дачную канализацию. Вам предстоит:

• Выбор типа канализационной сети.
• Выбор сборной емкости, от которой зависит качество работы всей системы.
• Выбор материалов, из которых изготовлены емкости, трубы, приспособления и дополнительные изделия.
• Правильное проведение монтажного процесса и земляных работ, особенно соблюдение уклона.
• Определение глубины пролегания грунтовых вод и уровня промерзания грунта.
• Подготовка подъездного пути, если для откачки вы планируете пользоваться услугами ассенизаторских компаний.

Конечно, это не глобальные вещи, но без них нет смысла говорить о качественном монтаже и бесперебойной работе дачной канализации.

Рекомендации по правильному устройству очистного сооружения

Существует ряд условий, влияющих на нормальное функционирование септика без откачки. Среди них следует отметить:

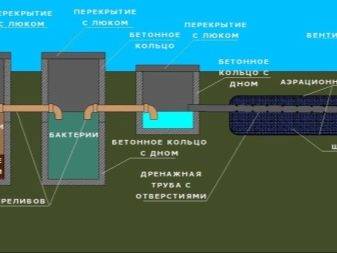

Принцип работы двухкамерного бетонного септика без откачки

• устройство слива, перелива и вывода стоков из камер должны производиться с наклоном из расчета 30 мм на 1 метр длины трубы;
• теплоизоляция в виде утепления резервуаров (в регионах с суровыми зимами) с помощью керамзита или пенопластовой крошки;
• для отвода газов (CO2, CH4, NH3, H2S) должна быть предусмотрена вентиляция, снабженная обратным клапаном, препятствующим поступлению внутрь кислорода.

Особого внимания заслуживает дренаж. Канализация, способная работать без откачки, должна быть оборудована надежным отводом обеззараженной жидкости в почвенные слои. Эту роль исполняют дренажные колодцы и поля фильтрации.

Пример устройства септика для загородного дома или дачи

Первый вариант представляет собой дополнительный отсек, установленный на подушку из щебня, не имеющий дна. Данное отделение может быть построено из клинкерных кирпичей с выдерживанием зазоров между ними. В этом случае утилизация будет происходить не только через дно, но и через стены.

Второй способ заключается в выводе из канализационной системы длинных пластиковых труб с множеством проделанных отверстий. Эти трубы размещаются под землей с обязательным наклоном и засыпаются гравием. Отстоявшаяся в резервуарах вода стекает в трубы и через отверстия утилизируется в грунт.

Расположение канализационной системы без откачки в соответствии с требованиями СНиП

Большое значение имеет правильный выбор места для будущего септика. Существуют нормы, ограничивающие его обустройство относительно некоторых объектов, имеющих санитарное значение или представляющих элементы инфраструктуры населенного пункта. Документом, предусматривающим данные ограничения, является СНиП (строительные нормы и правила). Он регламентирует удаление канализации от следующих объектов (не менее):

Расположение элементов канализационной системы по СНиП

• водные источники – 50 м;
• водоемы со стоячей водой – 30 м, проточные – 10 м;
• жилое строение, подземный газопровод, автодорога – 5 м;
• плодовые деревья – 3 м.

Помимо указанных условий, необходимо предусмотреть возможность подъезда машины с ассенизаторским оборудованием. Даже самая универсальная конструкция септика нуждается в периодической откачке накопившегося осадка. Поэтому место для маневра вакуумной установки нужно подготовить заранее.

Виды сооружений

Для частных застройщиков интересным можно назвать вопрос, что значит автономная
канализация. Основное назначение автономной канализации заключается в
утилизации стоков без подключения к центральной магистрали. Обустроить такую
систему на территории, прилегающей к частному дому, можно несколькими способами:

• Установка накопительной емкости.
• Строительство фильтрующего колодца.
• Установка септика с одной или несколькими камерами.
• Монтируется автономная канализация глубокой очистки принцип работы ее более сложный.

Накопительная емкость

Самый простой вид автономной канализации – полностью
герметичная емкость для сбора и накопления бытовой загрязненной жидкости.
Работает такая система по простой схеме. От дома до резервуара ниже уровня
промерзания грунта укладывают трубопровод, при необходимости утепляют его. Благодаря
уклону 2 см на 1 погонный метр сточная жидкость произвольно попадает в
накопитель. По мере наполнения проводится откачка канализационных стоков с
помощью ассенизатора. Периодически выполняют обработку накопительного резервуара
дезинфицирующими средствами.

Фильтрационный колодец

Такой вариант напоминает обычную выгребную яму, но в более совершенном виде. Фильтрующий колодец – это еще одна автономная канализация принцип работы ее следующий:

• По сточным трубам канализационная жидкость попадает в сооружение из железобетонных колец, кирпича или бетона. Характерно, что дна у такой конструкции нет, его заменяют несколько слоев песка и щебня.
• Проходя через песчано-щебневый слой, бытовые стоки частично фильтруются и попадают в грунт.

Септики

Автономная канализация в виде септика предполагает
прохождение нескольких ступеней очистки сточной жидкости. Система состоит из
нескольких отсеков, соединенных между собой трубами-переливами. Принцип работы автономной канализации
следующий:

• Стоки по трубопроводу из дома поступают в камеру-отстойник. Крупные частицы оседают на дно, жирные фракции поднимаются вверх. Через трубу, которая располагается на высоте 2/3 от дна, методом перелива очищенная вода переходит в другой отсек.
• Во второй камере водянистые стоки перерабатываются анаэробными микроорганизмами. К выходу из этой камеры стоки очищаются до 70%.
• Третья ступень – очищение в специальном колодце, на дне которого сделана подушка из нескольких слоев щебня и песка. Проходя через песчано-гравийную прослойку, сточные жидкости фильтруются до 95 %. Следовательно, вода поступает в водоемы или грунт полностью безопасна для окружающей среды. Для эффективного очищения песок и щебень на дне колодца нужно менять с периодичностью 1 раз в 6 месяцев.

Автономное очистное сооружение

В поисках ответа на вопрос, автономная канализация как работает,
рассматриваются более серьезные сооружения. В локальной станции глубокой
очистки загрязненная жидкость проходит через несколько камер. Принцип работы
такой системы заключается в следующем:

• По внешнему трубопроводу загрязненные бытовые стоки попадают в первый отсек очистного сооружения, где смешиваются с активным илом. За образование ила отвечают бактерии, содержащиеся в сточной жидкости. При взаимодействии загрязненные бытовые отходы окисляются. В результате аноксидно-анаэробной очистки выравнивается уровень стоков, отмечается выпадение в осадок крупного неорганического мусора.
• Из первого отсека во вторую камеру-аэротенк идет труба, по ней очень медленно движется жидкость, смешанная с илом. Здесь стоки окисляются, происходит  аэрация и распад органических веществ на окись углерода и нитриты.
• В третий отсек вода попадает самотеком. Во вторичном отстойнике при полном отсутствии кислорода активный ил выпадает в осадок, нитриты азота восстанавливаются до молекулярной формулы. Вода очищается, осветляется и произвольно вытекает из сооружения. При необходимости установку оснащают насосным оборудованием для принудительного движения жидкости.
• При достижении определенного уровня воды во вторичном отстойнике происходит процесс рециркуляции. Аэрлифты переносят активный ил в специальный отсек, где происходит его стабилизация и утилизация. Рециркулирующая вода с небольшим количеством ила возвращается в первый отсек. Здесь жидкость обогащается кислородом, смешивается с активным илом, расщепляются крупные органические частицы. При поступлении новых стоков из канализации уровень жидкости становится выше, возобновляются все этапы очистки.

Рассматривая вопрос, автономная канализация принцип работы, можно сказать, после качественной очистки вода вполне может использоваться для хозяйственных нужд или полива насаждений. Вполне возможен сброс в реку, озеро или ручей.

Монтаж септиков

Установка септика всегда начинается с выкапывания котлована нужного размера. При установке готовых «танков» заводского изготовления, надо обязательно предусмотреть бетонную подушку, к которой надо будет закрепить септик, чтобы его не вытолкнули наружу силы пучения.

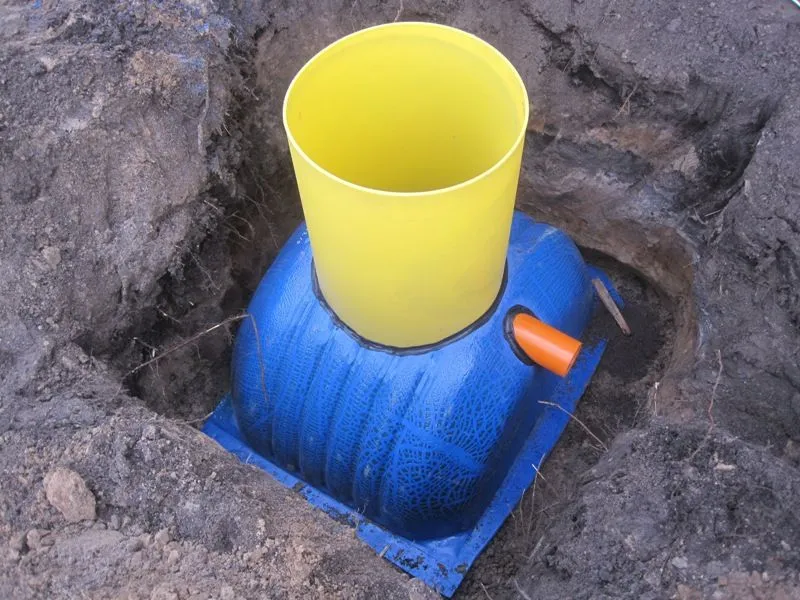

Септик на бетонной подушкеИсточник proseptik54.ru

Кроме ямы для самого септика надо прокопать траншеи для подвода канализационных труб и отвода очищенных стоков. Если септик будет эксплуатироваться круглый год, то трубы надо вести ниже уровня промерзания почвы.

Производится подключение септика к канализации.

Завершение земляных работ: промежуток между стенками ямы и внешней стороной стенок короба засыпается любым доступным материалом; обычно – вынутым при копке котлована грунтом.

Как производятся работы по монтажу септика, смотрите в видео:

Заключение

На сегодняшний день локальная канализационная система – обязательный элемент загородного коттеджа или дачи, и при необходимости она вполне может быть смонтирована самостоятельно

Но, учитывая большое количество факторов, которые необходимо принимать во внимание при ее проектировании, за составлением конкретной схемы очистных сооружений лучше обращаться к специалистам

Конструктивные особенности установки

Стандартная установка без откачки состоит из аппарата септика и устройства биологического очищения канализационных стоков дома. Так как в принципе функционирования огромную роль играют бактерии, то в конструкции должна присутствовать система обеспечения кислородом.

В большинстве случаев автономная канализация на даче состоит из нескольких емкостей и корпуса из пластика. Именно в данных отсеках производятся все важные процессы фильтрации – отстаивание, аэрация, химическая и биологическая обработка. Практика показала, что самый популярный – это аппарат без откачки с тремя секторами, которые выполняют такие действия:

• В первом отсеке происходит насыщение воды воздухом и отстаивание;
• Второй отсек осуществляет работу при помощи микроорганизмов;
• В третьем оседает ил, а вода переходит в колодец фильтрации.

Правила рытья котлована

Мероприятия по строительству канализационных коммуникаций без возможности откачивания предусматривают выкапывание ям, куда вставляются ЖБИ-кольца.

Существует несколько правил рытья котлована:

1. При близком залегании почвенных вод траншею углубляют на 1,5-2 м. Если воды расположены глубоко, достаточно ямы, выкопанной на 1 м.
2. Бетонные кольца должны плотно размещаться в выгребной траншее. Между стенкой изделия и почвой должна быть полость не более 5 мм.
3. Дно котлована выполняют с уклоном на 25-30 градусов. Наклон необходимо делать в ту сторону, где планируется размещение люка. Благодаря этому твердые осадки останутся на поверхности резервуара.
4. К выгребному котловану проводится сеть из идеально ровных траншей. Так предотвращается оседание на стенках крупных отходов.
5. На рельефных местностях необходимо соблюдать угол наклона магистрали – около 45 градусов.

После того, как выкопан котлован, целесообразно сделать опалубку.

Типы утилизации стоков

• Центральная.
• Автономная.
• Колодец.

Колодец

Колодец предназначен для отведения сантехнических стоков в частных домах. Его плюсы заключаются в простом монтаже и низкой стоимости. Для применения такой системы используют достаточно большое углубление в земле, которое ограждается с помощью бетонных и пластиковых колец, либо самодельной конструкцией из кирпича.

Минус колодца заключается в частой потребности откачки. Так как все отходы, которые попадают в канализацию без очистки, сливаются в колодец, образуется плотный осадок на дне, который препятствует впитыванию влаги.

Еще один минус – загрязнение экологии. Так как стоки не подвержены предварительной очистке, вся химия, которая применяется в доме оказывает негативное воздействие на окружающую среду.

Автономная

Септик – это более гуманный способ выведения стоков. Основным принципом его работы является начальная очистка воды от ядовитых примесей и твердых отходов. Эта система состоит из нескольких резервуаров. Выпуск канализации производится в первую емкость. За счет разной массы, твердые отходы и химические составляющие оседают на дне, более легкие жиры и предметы поднимаются на поверхность, а вода проходит на вторую ступень очистки через специальную трубу.

Второй резервуар может использоваться в качестве дублирующего отстойника, либо иметь функцию разложения бытовой химии на составляющие. Для этого используют биологические добавки, которые в короткий срок помогают разложению всех примесей, содержащихся в воде.

В дальнейшем, уже очищенная вода может откачиваться или использоваться для полива. Перед тем, как принять решения об использовании жидкости для полива, необходимо замерить уровень загрязнения воды химикатами. При высоком содержании вредных веществ следует использовать специализированные фильтры.

Таким образом можно уменьшить расход воды и дать возможность пересмотреть проект водоснабжения, что достаточно существенно уменьшит расходы.

Важно! При использовании данного метода необходимо обеспечить септик ревизионными люками для проведения очистки, а также снабдить его системой вентиляции для устранения испарений и газа, который образуется при разложении различных веществ. Плюсы септика:

Плюсы септика:

• Повышенная экологичность по сравнению с колодцем.
• Возможность раздельной очистки.

Недостатки:

Повышенная стоимость системы и монтажа.

Центральная

Далеко не каждый может воспользоваться центральным водоотведением ввиду того, что зачастую к частному сектору не протянуты трубы для отведения стоков. Если такая возможность имеется, то необходимо еще на этапе планирования получить специальное разрешение, которое позволит использовать этот метод.

Несмотря на то, что на получение разрешения потребуются дополнительные финансовые затраты, пользователь получает возможность свободного использования данной системы в своем доме. Также отпадает необходимость в регулярной откачке и применения различных средств, которые ускоряют разложение веществ в колодце.

Существуют факторы, которые могут повлиять на использование способа устранения отходов:

• Климат.
• Количество узлов водоотведения в доме.
• Возможность использования для слива осадков.

В зависимости от окружающего климата, глубина промерзания земли в зимнее время может быть разной. Исходя из этого, проектируется глубина и объем используемого септика или колодца. Чтобы не повредить системы труб и самого колодца, необходимо высчитать правильную глубину, на которую будет погружен резервуар. Если расчеты не верны, это может привести к дополнительным затратам на ремонт или замену проекта в целом.

Количество узлов также влияет на объем резервуаров и диаметр отводящих труб. Если в доме используется одна ванна, то объем жидкости, проходящей по трубам, будет небольшим, соответственно можно использовать трубу меньшего диаметра.

Чтобы оградить придомовой участок от образования больших луж, часто вокруг дома используется проведение ливневых лотков, которые сливают всю жидкость в резервуар или выводят воду за пределы участка дома, что может вредить соседям.

Что такое септик

Иными словами септик можно назвать автономным мини очистным сооружением, заменяющим собой выгребную яму. Это ёмкость большого объёма, состоящая из нескольких секций. В ней собираются, отстаиваются и очищаются сточные воды, использованные для хозяйственных и бытовых нужд.

Схема устройства ЛСО частного дома

Септики являются элементами локальных очистительных систем (ЛСО). С их помощью решается проблема устройства канализации в районах, не имеющих централизованных систем водоочистки. Выбор конструкции ЛСО зависит от различных факторов. Среди них:

• объем сточных вод, нуждающихся в очистке;
• ландшафтные особенности участка, на котором устраивается канализация;
• финансовые возможности владельцев частного домостроения.

Самый примитивный и дешёвый вариант септика — накопительная емкость. Она представляет собой металлическую бочку, врытую в землю. Сбор грязных стоков в неё происходит по такой же схеме, как и у выгребной ямы. От последней металлическую бочку отличает более усовершенствованный вариант конструкции. Она имеет герметично закрывающуюся крышку, что ограничивает разлив нечистот по участку и мешает распространению неприятного запаха.

Накопительная ёмкость для бытовых и хозяйственных стоков для дачи

К недостатку конструкции относят необходимость постоянного контроля за уровнем содержимого ёмкости. Для его откачки используется ассенизаторская машина. Устанавливать накопительные ёмкости есть смысл только на дачах, не предназначенных для постоянного проживания.

Виды септиков

По принципу очистки нечистот автономные сборники подразделяются на:

• накопительные;
• с почвенной фильтрацией;
• с принудительной аэрацией.

При устройстве ЛСО для загородного дома, стараются подобрать септик, обладающий способностью глубокой очистки стоков. Это снимает проблему откачки содержимого накопительных емкостей. Выпускаемые промышленностью конструкции не могут производить полную очистку стоков. Их доочистка производится с помощью фильтрационных полей.

Септик «Топас»

Максимальной степени очистки стоков удаётся добиться только в ЛОС, принцип работы которых основан на биологических методах. Такие конструкции оснащены принудительной системой аэрации. Они должны иметь подключение к электрической сети.

Таблица 1. Виды, достоинства, недостатки септиков

Вид септика	Характеристики	Достоинства	Недостатки
Однокамерный	Устанавливают в домах с объёмом суточного потребления воды не более 1м³.	Простота монтажа и эксплуатации.Низкая стоимость.	Небольшой объём ёмкости.Отсутствие химической очистки.
Двухкамерный	Рекомендуется устанавливать в домах с числом проживающих не более 4 человек.	Надёжность и безопасность.Простота эксплуатации.Длительный срок эксплуатации.	Высокая стоимость.Невозможность самостоятельной установки.
Три и более камеры	Устанавливаются в коттеджах с большим расходом воды.	Относительно высокая степень очистки сточных вод.Соответствие требованиям санитарных норм.	Большой вес.Неприятный запах, исходящий из ёмкости.

Особенности

Несколько лет назад под очистительными сооружениями понимали выгребные ямы, в которых происходило накапливание стоков с последующим их откачиванием. Современный строительный рынок предлагает усовершенствованный механизм, применяемый для сбора и откачивание сточных вод. В частном или загородном доме, предназначенном для постоянного проживания, очистительная канализационная система просто необходима.

Прежде чем приступать к изготовлению септика своими руками, необходимо ознакомиться со схемой устройства.

1. Конструкция состоит из 2 или 3 резервуаров, которые соединены между собой трубой.
2. На каждой емкости имеются вентиляционные отверстия.
3. Емкости оснащены плотными герметичными крышками.
4. Поле фильтрации, в котором осуществляется доочистка сточных вод. Традиционными фильтрами являются: дренажный колодец, инфильтратор.

Наиболее эффективными являются механизмы, состоящие из 3 камер, в этом случае происходит более тщательная очистка стоков. Готовясь выполнить даже самодельный мини-септик, надо помнить о том, что в состав конструкции будущего очистительного механизма будет входить 2 камеры.

Принцип работы очистительного сооружения:

• стоки попадают в приемочную камеру механизма (отстойник);
• происходит отсеивание крупных отходов путем оседания;
• все отходные элементы подвергаются процессу брожения посредством бактерий, живущих в очистной системе;
• нечистоты разлагаются и выделяют газы, которые выходят через вентиляционные отверстия;
• в течение определенного времени загрязняющие компоненты растворяются в жидкости;
• на выходе из септика вытекает жидкость, очищенная на 95%, такую воду можно применять в бытовых и хозяйственных нуждах.

Бюджетный септик без откачки благодаря своим эксплуатационным качествам по большинству параметров превосходит выгребную яму, ведь он имеет большое количество преимуществ:

• высокий уровень очищения сточных вод;
• отсутствие неприятных ароматов;
• герметичная система не позволяет попадать отходным элементам в слои грунта и не вредит экосистеме;
• откачивание жидкости выполняется 1 раз в год.

К недостаткам такого устройства можно отнести несколько особенностей.

• Усложненная конструкция.
• Жесткие правила к применению моющих средств.
• Активность бактерий уменьшается при низких температурных режимах и недостатке кислорода, что приводит к снижению уровня очищения. Для дополнительного вентилирования можно приобрести специальный аэратор.

Монтаж септиков: немного советов от профессионалов

Рассмотрим, какие могут быть затруднения при установке готового септика. Во-первых, надо подобрать надежную, грамотную монтажную фирму, устанавливающую очистное сооружение.

Во-вторых, принять во внимание, из какого материала изготовлен септик – пропилен или полиэтилен, и какая толщина стенок. В-третьих, необходимо поинтересоваться не только ценой оборудования и стоимостью монтажа, но и стоимостью обслуживания сервиса (ценой откачивания)

Приобретать септики желательно известных марок, поскольку в таком случае можно надеяться, что в наличии имеются и комплектующие запчасти, и обслуживающая компания в данном регионе.

Чтобы определить размеры септика, нужно учитывать, в первую очередь число водоразборных приборов, установленных в доме, и какой единовременный сброс воды.

Если в доме проживает малое количество людей, то можно рассмотреть вариант небольшого септика типа «Малыш»Источник microles.ru

По данным статистики, в нашей стране расход воды на человека принимается из расчета 250 литров в сутки. Но если кто-то из семьи любит часто принимать ванну или происходит частая стирка, то этот фактор тоже нужно учитывать при выборе объема септика.

Чтобы септик служил долго и исправно, необходимо регулярно делать ему профилактический осмотр. А также нельзя допускать попадания в канализацию полиэтиленовых мешков, мусора, химических препаратов, лекарства, особенно антибиотиков (они являются убийцами живых микроорганизмов в септике).
