Основные разновидности ракетных печей и варианты своими руками

Как сделать

Ракетную печь можно сделать самостоятельно. Сначала нужно нарисовать эскиз будущей конструкции и проставить на чертеже размеры печки. Наличие проекта экономит время и помогает избежать множества типичных ошибок начинающих мастеров.

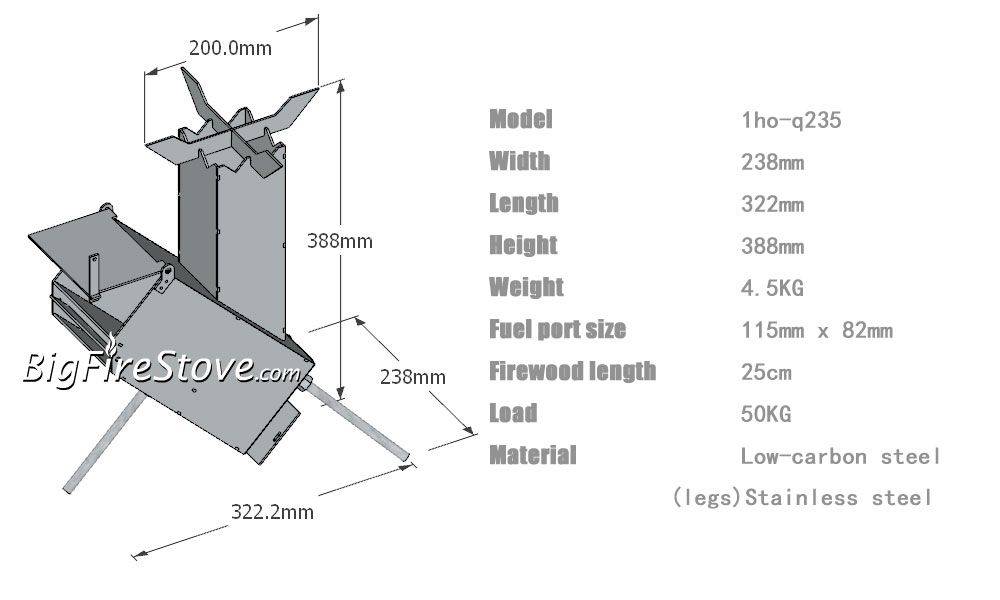

Походная

Переносную печь-ракету можно сделать из профильной трубы либо старого газового баллона. В процессе работы понадобятся следующие материалы:

• отрезок профильной трубы сечением 160х160 мм – 30 см;
• отрезок профильной трубы сечением 120х120 мм – 50 см;
• металлические листы (5 мм) размерами 150х150, 160х160 и 200х300 мм;
• металлические прутья для изготовления колосников.

С помощью болгарки вырезают из профильных труб топку и дымоход. Эти два элемента соединяют между собой под углом 45°. Из металлических прутьев изготавливают колосники, которые приваривают к нижней части топки. Между топкой и поддувалом устанавливают разделяющую пластину.

Из металлического листа толщиной 5 мм делают заслонку на центральное отверстие топки. С помощью заслонки можно регулировать интенсивность пламени в печке. На последнем этапе выполняется окрашивание готовой конструкции термостойкой краской по металлу.

Стационарная

Ракетная печь стационарного типа состоит из трех основных элементов:

1. Печь-ракета.
2. Топочное отделение.
3. Лежанка.

Чтобы конструкция получилась прочной и устойчивой, выкапывают небольшой котлован. Дно ямы выкладывают красным огнеупорным кирпичом. При кладке второго ряда кирпича формируют внутренние дымоотводные выходы и устанавливают дверцы поддувальной и очистной камер. Затем выполняют кладку кирпичом камеры сгорания, вертикального канала и бункера для закладки топливного материала.

Когда раствор засохнет, на вертикальный канал устанавливают металлическую трубу либо бочку диаметром 450 мм. Стенки печки и лежанки закрывают огнеупорным кирпичом и замазывают глиняной массой.

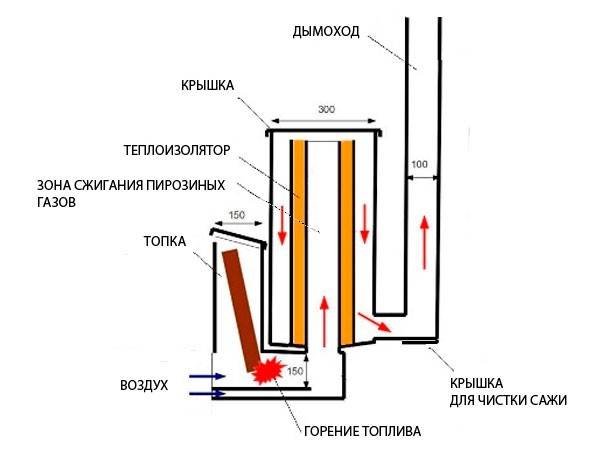

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Какой металл подойдет

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов

Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Способы усовершенствования реактивной печи

Вместо лежанки на газоходе, можно соорудить водяную рубашку, которая будет подключаться к водяной системе отопления. Эту часть можно выполнить и в виде змеевика из медной трубы, намотанной на дымоход.

Схема печи-ракеты с водяным контуром

Ещё один способ усовершенствования — организация подачи в жаровую трубу подогретого вторичного воздуха.

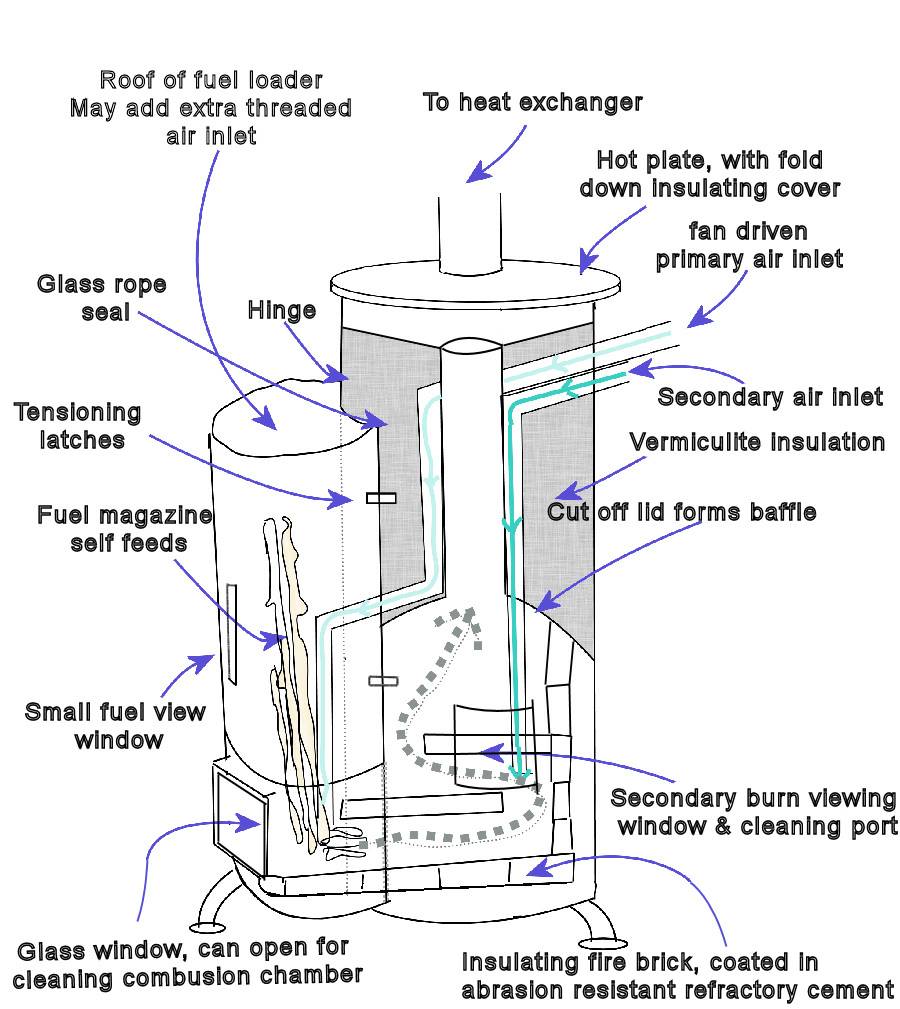

Чертёж печи-ракеты из баллона с подачей вторичного воздуха

При таком исполнении КПД печи окажется более высоким, но в первичном дымоходе будет более интенсивно откладываться копоть. Чтобы её можно было легко удалить, крышку барабана необходимо сделать съёмной. Естественно, она должна быть оснащена уплотнением.

Усовершенствованный вариант печи-ракеты из баллона

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Изготавливаем печь – ракету

Проще всего сделать легкую походную печку, изображенную на чертеже, отыскав в домашнем хозяйстве следующие материалы:

• труба стальная круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• лист металла толщиной 2—3 мм на колосники;
• пруток Ø8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба приваривается к профильной под углом 45°, затем к корпусу приделываются проушины для ножек (они должны легко сниматься). Внутрь наклонного топливника ставится колосниковая решетка, снаружи крепится крышка. Для удобства очистки золы внизу желательно установить вторую дверцу.

Чертеж улучшенной версии переносной печи

Конструкцию печи можно усовершенствовать, организовав подачу вторичного воздуха внутрь жаровой трубы. Модернизация позволит повысить эффективность и длительность горения дров. Просверлите по бокам отверстия с обеих сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует данная печка, демонстрируется на видео:

Из газового баллона

На изготовление печи – ракеты своими руками пойдут такие материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стенки 4 мм;
• квадратная профтруба 150—200 мм в поперечнике;
• дымоходный патрубок Ø10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая вата (80—120 кг/м3) либо сыпучие огнестойкие материалы, например, вермикулитовый либо перлитовый гравий.

Для начала металлопрокат порежьте на заготовки в соответствии с чертежом. Затем нужно отпилить у пропанового баллона крышку, предварительно открутив вентиль и наполнив резервуар доверху водой. Инструмент – обычная болгарка с кругом по металлу.

Дальнейшая технология сборки выглядит следующим образом:

1. Разрежьте профтрубу вдоль, отступив от края 35 мм. Одна часть пойдет на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и жаровую трубу под углом 90°, сделав соответствующие вырезы. Сверху камеры сгорания прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, затем наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину камеры сгорания.
4. Установите и обварите бункер для закладки дров. Закрепите дверцы топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлитовый песок.
6. В баллоне сделайте боковой проем, чтобы вставить готовую конструкцию. Крышку лучше сделать съемной.
7. Произведите окончательную сборку и приварите дымоходный патрубок.

Подробно об изготовлении ракетной печки из баллона расскажет мастер в видеосюжете:

Из кирпича

Простейшую ракетную печурку для приготовления пищи можно сложить из кирпичей без применения раствора, как показано на схеме с порядовками. Подобное сооружение нетрудно разобрать и переместить при необходимости.

Печь-ракету с лежанкой надо класть на фундамент из бетона либо бутового камня. Материал – керамический или огнеупорный кирпич, раствор песчано-глиняный либо шамотный соответственно. Готовое основание застилается рубероидом с целью гидроизоляции, затем укладывается сплошной первый ряд кирпичей. Дальнейший порядок работ выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Аналогичным образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, образовавшуюся полость засыпьте утеплителем либо обычным песком.
4. Установите бочку кверху дном, выведя патрубок дымовых газов снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Протяженность дымовых каналов внутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдержать общую длину газоходов в пределах 4 м. Чтобы отопитель не дымил обратно в комнату, поднимите верх дымовой трубы на высоту 5 м, считая от колосников. Как построить кирпичную печку – ракету без бочки, смотрите на видео:

С этим читают

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков. Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

• профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• металлический лист толщиной 2—3 мм на колосники;
• пруток O8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
• квадратная профильная труба 150—200 мм в поперечнике;
• дымоходный отрезок трубы O10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлит.
6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

1. Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
2. Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
3. Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
4. Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
5. Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
6. К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
7. Из кирпича делают жаровую трубу. Как правило, она квадратная.
8. Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
9. Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
10. Оборудуют корпус печи с помощью кирпича или камня.
11. Обустраивают переднюю часть печи. Выкладывают необходимый контур.
12. На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
13. С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
14. К нижней трубе подсоединяют патрубки теплообменника.
15. Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Дальше следует придать печке формы лежанки. Наружный дымоход оборудуют уловителем пала и дегтя. Когда все материалы высохли, можно испытать конструкцию.

Преимущества и недостатки

Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:

• простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;
• саморегуляция и нетребовательность к естественной тяге дымохода;
• КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное — максимально отобрать тепловую энергию у дымовых газов;
• топливо можно добавлять «на ходу».

Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.

Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся

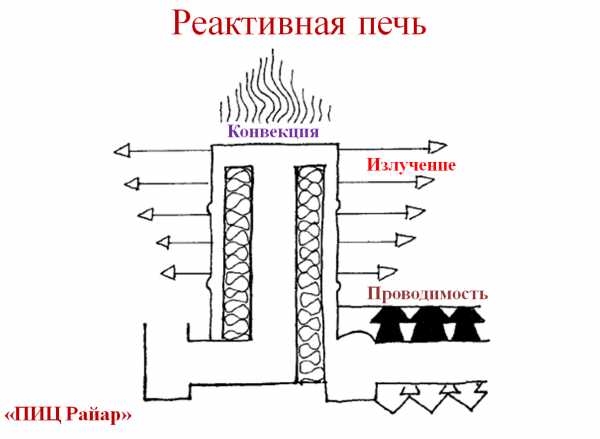

Реактивная печь — что это такое

Домашнее тепло, которое исходит от реактивной печи, не даст ни один современный обогреватель

Реактивная, или, как её ещё называют, ракетная печь, на самом деле ничего общего с современными технологиями не имеет. Единственное, что делает этот отопительный агрегат похожим на космический транспорт, это интенсивный поток пламени да гудение, связанное с неправильным режимом работы. Тем не менее нельзя сказать, что печь-ракета является совсем уж отсталым в техническом плане устройством. Несмотря на простую конструкцию, в ней используются самые передовые методы сжигания твёрдого топлива:

• пиролитическое горение газов, выделяющихся при сухой перегонке твёрдого топлива;
• движение газообразных продуктов по каналам печи, не требующее принудительной эжекции за счёт тяги.

Так выглядит простейшая печь на реактивной тяге

Простейшая «ракета» представляет собой изогнутый отрезок трубы большого диаметра. В короткий горизонтальный участок закладывают дрова или другое топливо и поджигают. Сначала отопительный прибор работает как самая обычная буржуйка, но это только до тех пор, пока не поднимется температура более длинной вертикальной части, которая выполняет роль дымовой трубы. Разогретый докрасна металл способствует повторному воспламенению горючих веществ и появлению разрежения в верхней точке дымохода. За счёт усиления тяги увеличивается приток воздуха к дровам, что значительно повышает интенсивность горения. Для того чтобы от этого оригинального устройства добиться ещё большей эффективности, топочный проём оборудуют дверцей. При уменьшении сечения воздушного канала подача кислорода к дровам прекращается и начинается их пиролитическое разложение на газообразные углеводороды. Вот только сгорать в такой простой установке они будут не полностью — для этого потребуется обустроить отдельную зону для дожигания уходящих газов. К слову, именно это, а также теплоизоляция дымовой трубы позволяет более сложным «ракетам» успешно конкурировать с другими твердотопливными агрегатами. Что же касается рассматриваемой нами простейшей конструкции, то её нередко используют для приготовления или разогрева пищи. Всё, что для этого требуется — оборудовать на вертикальном участке печи удобную площадку для котелка или чайника.

География применения ракетных отопительных агрегатов

Являясь простым и удобным отопительно-варочным агрегатом, печь-ракета широко используется как в мобильном, так и стационарном исполнении. Чаще всего её применяют:

• для обогрева жилых помещений;
• в качестве оборудования для сушки фруктов;
• для отопления теплиц;
• для обеспечения нормальных условий работы в мастерских или гаражах;
• для поддержания плюсовой температуры на складах, в хозблоках и т. д.

Благодаря своей простоте, неприхотливости и надёжности, реактивный отопительный прибор пользуется заслуженным уважением у рыбаков и охотников, любителей автопробегов и выживальщиков. Существует даже специальное исполнение, о назначении которого говорит название — «Робинзон».

Преимущества и недостатки печи-ракеты

Несмотря на незамысловатую конструкцию, печь-ракета обладает массой достоинств:

• коэффициент полезного действия на уровне лучших образцов современного отопительного оборудования, работающего на твёрдом топливе;
• экономичность — для достижения требуемой температуры реактивный агрегат израсходует в четыре раза меньше дров, чем печь традиционной конструкции;
• температура нагрева выше 1000 °С;
• возможность использования твёрдого топлива любого типа, включая сухие растительные отходы, шишки, хвою и стружку;
• полнота сгорания и экологичность — во время работы температура пламени возрастает настолько, что загорается сажа. Дым ракетной печи состоит преимущественно из водяного пара и углекислого газа;
• возможность дозагрузки топлива для непрерывной работы отопительного прибора;
• простота и надёжность;
• наличие переносных конструкций, предназначенных для мобильного использования.

Не лишён отопительный агрегат и недостатков. Эксплуатация прибора связана с риском проникновения в жилище угарного газа. Печь не получится использовать для отопления большого дома, а попытки установить в зону горения водяной теплообменник приводят к снижению тепловой мощности и нарушению нормального режима работы. К минусам можно отнести и низкую эстетическую ценность конструкции, что, впрочем, весьма неоднозначное утверждение, поскольку для любителей этно-стиля дизайн печи является настоящей находкой.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

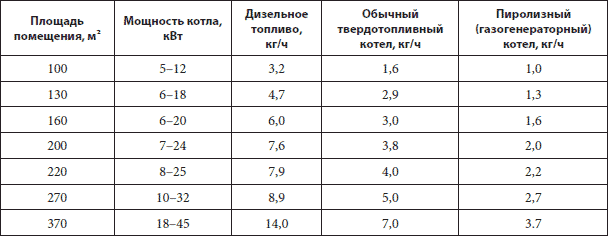

Сравнение показателей эффективности использования топлива в котлах разных типов

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

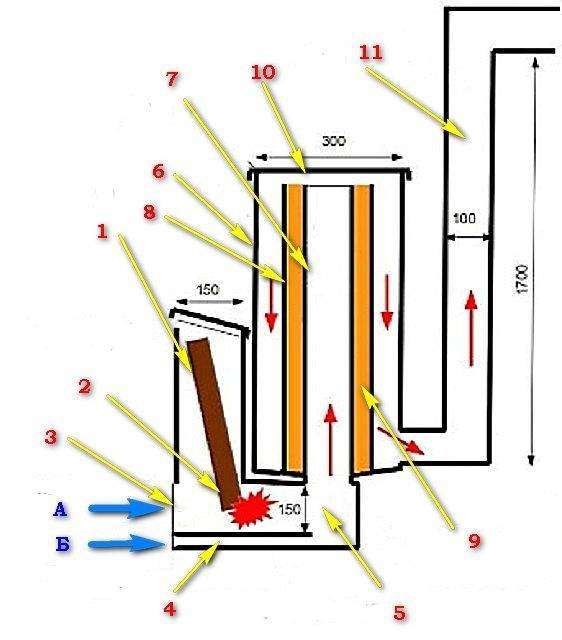

Принцип работы

Работа этой печи основуется двумя базовыми принципами:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе)

Ракетную печь можно топить вторичными материалами, обрезками деревьев и практически всем потенциально горящим, так как на выходе из печи из-за высоких температур горения в самой печи выделяется практически только углекислый газ и водяной пар. Длинный дымоход обеспечивает полное охлаждение, вследствие чего возможны выделения воды. При правильной конструкции данной печи топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование ракетной печи для приготовления пищи и для отапливания помещения делает её универсальной.

Рекомендуем: Как сделать надежный дровокол самостоятельно
