Какие преимущества и особенности имеет фреон R-134А

Правила безопасности при транспортировке и хранении

  • Данный газ является негорючим и невзрывоопасным. Концентрационные пределы распространения пламени в воздухе для него отсутствуют. Это означает, что, независимо от концентрации вещества в воздухе, при поджигании огонь не будет распространяться на дальние расстояния, не произойдет взрыва. Однако нельзя допускать нагревания вещества, так как оно разлагается на токсичные компоненты. Поэтому хранить его следует в прохладном, хорошо проветриваемом помещении.
  • Хранение и транспортировка должны производиться в соответствии с нормами и правилами, установленными для газов под давлением. В частности, применяемая тара должна соответствовать ГОСТ 12.2.085-2002.

Технические характеристики фреона R404A

Хладагент, близкий по эксплуатационным параметрам к азеотропной смеси с величиной температурных изменений на единицу длины меньше чем 0,5 К. Квазиазеотропный хладон R404А характеризуется неизменными пропорциями состава, в том числе при утечках из контура и перезаправках, поэтому считается оптимальным хладагентом для систем с повышенными требованиями безопасности и стабильности характеристик.

Благодаря применению фреона производительность оборудования по холоду, в зависимости от условий эксплуатации, повышается до 5%. Энергосбережение при этом увеличивается до 2%, а температура нагрева компрессора снижается на 8%.

Основные технические характеристики фреона R404А:

Эксплуатационные параметры Единица измерения Значение
Усреднённая молекулярная масса 97,6
Температура кипения (при давлении в 1 атмосферу) °С 46,3
Плотность паров (при температуре кипения) кг/м.куб. 5,3
Плотность насыщенной жидкости (при 25 °С) кг/дм.куб. 1,01
Критическая температура °С 72
Критическое давление кг/см.кв. 37,8
Скрытая теплота испарения (измеренная при температуре кипения) БТЕ/фунт.°F 86,0
Удельная теплоёмкость жидкообразного состояния (при 25 °С) БТЕ/фунт.°F 0,39
Удельная теплоёмкость паров (при 1 атм.) БТЕ/фунт.°F 0,18
Температурный перепад °С -16,9
Воспламеняемость на воздухе не воспламеняется
Потенциал разрушения озона (ODP, для ХФУ 11 = 1,0) 0,000
Влияние на всеобщее потепление (HGWP, для ХФУ 11 = 1,0) 0,96
Группа безопасности ASHRAE A1/A1
Допустимое содержание паров в помещении (8-часовой рабочий день/средний вес) 1000 м.д.

При различных температурах хладагент R404A имеет следующие показатели давления:

Т °С -70 -50 -30 -10 10 30 50 60
Бар -0,74 -0,18 1,04 3,32 5,03 7,18 13,14 21,90 27,62

Применение

Рекомендован для применения в герметичных системах, лучше всего проявляет себя в установках с центробежными и винтовыми компрессорами. Производители не рекомендуют использовать данную продукцию там, где она может контактировать с деталями из ПВХ и других полимерных материалов, которые теряют свои свойства при сильном охлаждении.

Хладон R134A покупают для заправки оборудования, работающего при температуре –15 °C и ниже: систем кондиционирования транспортных средств, бытовых холодильников, торговых и промышленных холодильных установок. Фреон также часто применяется в промышленной климатической технике и для ретрофита (модернизации) агрегатов, рассчитанных на работу при низких температурах. Но для сохранения производительности оборудования в большинстве случаев необходима замена компрессора на более мощный.

Многие предприятия стремятся отказаться от хладона R134A из-за его высокой стоимости. Однако подобные меры часто оказываются экономически нецелесообразными, так как нельзя просто перезаправить агрегаты другим хладоном — необходимо провести перенастройку оборудования.

Аналоги и заменители хладона R12

В холодильном оборудовании, работающем на фреоне R12, используется только минеральный растворитель. Хлор растворяется только в таком виде масла. Заменитель будет содержать либо в небольшом количестве хлор, либо должны применяться горючие газы, которые также можно растворить в минеральном веществе. Здесь нужно решить, что важнее:

  • безопасность;
  • практичность и хорошо работающее устройство.

Если в холодильник заливают, к примеру, пропан вместо R12, то он работает. Но присутствие более 1 кг такого вещества делает прибор взрывным устройством. При некоторых условиях он способен воспламеняться:

  • неправильно смешанные вещества;
  • заливка большего количества, чем положено;
  • нагревание и расширение объема смеси.

Такая перспектива не радует, поэтому нужно искать дальше. Хлорсодержащий R22 не подходит, так как давление у него выше. Выход нашли и не один. В R22 начали добавлять различные вещества, снижающие давление газа и не мешающие ему растворяться. Все аналоги фреона R12 отличаются добавками к R22.

Вот некоторые из них:

  1. R21 применяется только в России. Температура кипения у него выше: +8,7 градуса. При эксплуатации со временем может произойти остановка компрессора и повреждение клапана.
  2. R142B – недорогая добавка. Для разного оборудования подбирают оптимальное соотношение R22 и R142B. Если соединительных узлов больше, тогда 22 будет испаряться быстрее и в процентном соотношении его должно быть больше. Если потенциальных мест протечки меньше, тогда процентное соотношение веществ будет другим – R22 потребуется меньше. Для заправки в кондиционер такой смеси нужно не более 80 % от количества R12.
  3. R406A – оптимальное соотношение цены и качества, а также хорошей работы оборудования на такой смеси. Вещества под кодом 22 и 142B смешиваются в пропорциях 55 % и 41 % соответственно.
  4. R401 и 409 – самые дорогие, но хорошие заменители. Их стоимость сопоставима с самим хладоном R12. Переплачивать за экологию пока нет смысла – контролирующие органы в России не ходят по квартирам и не проверяют, какой хладагент циркулирует в системе.

Основные преимущества и недостатки

Современный хладагент R-410A относится к группе специфических гидрофторуглеродов. Его состав рассматривается всемирными организациями как озонобезопасный. Касательно минимального температурного скольжения — этот параметр приравнивается к 0,15 К, благодаря чему он входит в категорию однокомпонентных хладонов. Широкий спектр применения фреона R-410A обусловлен тем, что он обладает множественными преимуществами:

  • Если из-за поломки газ вышел из сосуда, то его можно легко восполнить без потери качества самого хладагента.
  • Перед производителями открываются более широкие горизонты в сфере уменьшения энергопотребления техники.
  • Нет необходимости устанавливать мощный, дорогостоящий компрессор, так как теплообменник обладает высоким уровнем удельной холодопроизводительности.
  • Существенно возросла эффективность работы систем, так как фреон R-410A обладает низкой вязкостью и хорошей теплопроводностью.

Отрицательных сторон не так уж и много, но все они должны быть учтены не только опытными мастерами, но и обычными пользователями, которые используют бытовую технику с фреоном. К основным недостаткам относятся следующие:

  • Из-за разности давления по отношению к нагнетанию и всасыванию фреона уровень КПД компрессора может быть снижен.
  • Профессионалы отмечают быстрый износ подшипников, который обусловлен высоким рабочим давлением в системе.
  • Использование фреона влияет на то, что корпус бытовой техники должен обладать повышенной герметичностью. Итоговая толщина стенок медных труб рабочей магистрали должна быть больше, нежели для привычного хладагента R22. Минимальный показатель должен находиться в пределах 0,9 мм. Стоит отметить, что большой процент содержания меди ведёт к существенному удорожанию эксплуатируемой системы.
  • В кондиционерах используется высококачественное полиэфирное масло, которое стоит гораздо дороже, нежели минеральное.
  • Этот вид хладагента является несовместимым с элементами климатического оборудования. Правило касается тех деталей, которые изготовлены из эластомеров и чувствительных к пентафторэтану, дифторметану материалов.

Связь рабочего давления и температурных условий

Неисправности кондиционера автомобиля. 7 основных неисправностей автомобильного кондиционера

Таким образом, если внешние температурные условия будут несколько повышены, то пропорционально будет увеличено и рабочее давление. Так, к примеру, если рассматривать хладагент 410, то в данном случае в условиях увеличение температурного показателя в пределах помещения либо за его границами на пять градусов, повысится и рабочее давление фреона в системе кондиционирования. Значение будет увеличено на 0,5 бар. Другая же зависимость наблюдается для такой разновидности фреона, как R22, но здесь она различается в зависимости от уличной температуры, или данного показателя в пределах помещения. Для того чтобы получить уточнённые цифры, следует обратиться к специализированным таблицам, там всё должно быть указано.

Фреон R134A: характеристики

В таблице представлены технические данные вещества, которые помогут сравнить хладагент с имеющимися на рынке аналогами.

Наименование показателяЧисловое значение, мера измерения
Температура кипения-26,5 градусов
Критическое давление4,06 МПа
Критическая температура101,5 градусов
Озоноразрушающий потенциал0 ODP
Молекулярный вес102,03 г/моль
Плотность жидкости126 кг/м3
Плотность газа5,28 кг м3
Растворимость в воде0,21 об/об

Благодаря этим показателям фреон R134A применяют в автомобилестроении, промышленности, при создании бытовой холодильной техники.

В состав фреона R134A входят:

  • хладон 134 — 62,9%;
  • хладон 218 – 32,6%;
  • H-бутан – 4,5%.

Источник

Связь рабочего давления и температурных условий

Неисправности кондиционера автомобиля. 7 основных неисправностей автомобильного кондиционера

Таким образом, если внешние температурные условия будут несколько повышены, то пропорционально будет увеличено и рабочее давление. Так, к примеру, если рассматривать хладагент 410, то в данном случае в условиях увеличение температурного показателя в пределах помещения либо за его границами на пять градусов, повысится и рабочее давление фреона в системе кондиционирования. Значение будет увеличено на 0,5 бар. Другая же зависимость наблюдается для такой разновидности фреона, как R22, но здесь она различается в зависимости от уличной температуры, или данного показателя в пределах помещения. Для того чтобы получить уточнённые цифры, следует обратиться к специализированным таблицам, там всё должно быть указано.

Как определить, каким фреоном заправлен холодильник?

Неважно, какой холодильник у вас – LG, Индезит, Атлант, Орск, Samsung, Стинол, Бирюса или другой. В 95% случаев используется два варианта хладагента: R600a или R134a. Узнать, какой из них заправлен, можно на специальном шильдике (см

фото)

Узнать, какой из них заправлен, можно на специальном шильдике (см. фото).

Шильдик с видом и массой хладагента в холодильнике.

Этот шильдик располагается на внутренних стенках холодильника. Обычно со стороны, в которую открывается дверца. Реже он наклеивается на заднюю панель, за ящики для овощей. Еще реже – с тыльной стороны холодильника. Нередко такой же шильдик клеят на компресор.

Важно

На шильдике указывается марка хладагента и его количество. Но если холодильник ремонтировали или заправляли фреоном, могут быть проблемы. Некоторые мастера модернизируют систему под другой хладагент. Другие просто меняют фреона на другой тип. Это обычно указывают на наклейке, которую клеят на компрессор.

В этой публикации мы рассказали, какие хладагенты используются в холодильниках. Описали их особенности, прошлое и будущее фреонов. Надеемся, она была вам полезна. Не забудьте поделиться публикацией с друзьями и коллегами!

Последние публикации

Способы заправки кондиционера

Заправку кондиционеров фреоном рекомендуют производить не реже, чем раз в 1.5-2 года. За это время происходит естественная утечка значительной части хладагента, которую необходимо восполнить. Эксплуатация охладителей без дозаправки в течение 2 лет и более может привести к поломке устройства из-за перегрева и износа деталей, а также утечки масла.

Дозаправкой устройств кондиционирования занимаются специализированные службы. Однако если есть необходимые инструменты, эту процедуру можно провести самостоятельно.

Новичок может сделать эту процедуру двумя способами:

  • По давлению. Чтобы узнать количество фреона, нужно посмотреть в инструкцию кондиционера — там будет указан уровень давления в системе. Затем необходимо присоединить к устройству коллектор — он покажет реальный уровень давления в охладителе. Путём вычитания полученной величины из параметров, указанных в документах, несложно узнать необходимое количество вещества для дозаправки.
  • По массе. При полной заправке кондиционера, можно узнать необходимый объем по массе. Для этого также нужно обратиться к документации. При заполнении устройства фреоном, баллон с хладагентом для кондиционера ставится на точные весы. В процессе перекачивания, нужно внимательно следить за весом баллона и при восполнении недостатка вещества, сразу отключать систему.

Заправка кондиционера: алгоритм действий

Перед тем как заправить систему кондиционирования фреоном, нужно подобрать необходимые инструменты и материалы. Для этого потребуется манометр, баллон с фреоном, вакуумный насос, а также весы, по которым будет определяться объем хладагента в кондиционере.

Алгоритм действий при заправке кондиционера:

Сначала нужно отключить охладитель от электричества и определить необходимое для заправки количество фреона по весу или давлению в системе. А также нужно «продуть» трубки с помощью азота, чтобы удалить из системы лишние примеси и убедиться в герметичности системы

Это важно сделать в том случае, если существует подозрение на утечку хладагента из-за повреждения системы. Затем нужно закрыть трехходовой клапан по часовой стрелке

Чтобы определить уровень давления и совершить дозаправку, нужно присоединить к штуцеру манометрический коллектор. После этого трехходовой клапан снова открывается, к коллектору присоединяется баллон с хладагентом и перекачивается в систему.

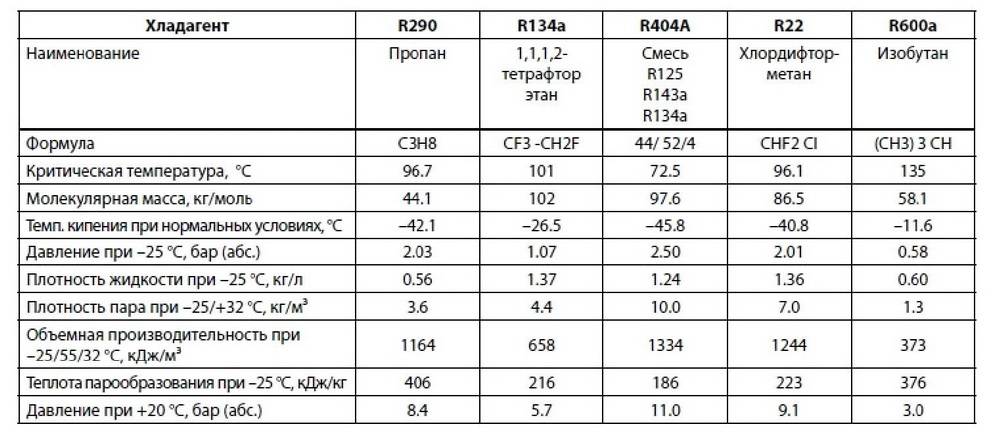

Сравнительная таблица хладагентов

Ранее при производстве холодильных установок использовали аммиак, как хладагент. Однако это вещество губительно влияет на экологию и разрушает озоновый слой, а в больших количествах может создавать проблемы со здоровьем у людей. Поэтому учёные и производители начали разрабатывать другие виды охлаждающих веществ.

Современные виды хладагентов безопасны для экологии и людей. Они представляют собой различные типы фреонов. Фреон — это вещество, которое содержит фтор и насыщенные углеводороды, отвечающее за теплообмен. На сегодняшний день существует более сорока видов таких веществ.

Фреоны активно используются в бытовых и промышленных приборах, работающих на охлаждение воздуха и жидкостей:

  • В качестве хладагента в холодильнике.
  • Для охлаждения морозильной камеры.
  • Как хладагенты для сумок-холодильников.
  • Для охлаждения воздуха в кондиционере.

Таблица свойств позволяет выбрать оптимальный вид хладагента. Она отражает основные свойства фреонов: температуру кипения, теплоту парообразования, плотность.

При заправке кондиционера могут понадобиться и сравнительные таблицы фреонов. Они определяют вещества, которыми можно заменить тот или иной хладагент, если его не удалось найти в продаже. Ниже представлена упрощённая версия такой таблицы с наиболее распространёнными типами охладителей.

ХФУ — хлорфторуглероды, ГХФУ — гидрохлорфторуглероды, ГФУ — гидрофторуглероды

Применение

Фреон R407C по техническим характеристикам близок к хладагенту R22. Замена им устаревшего состава не требует внесения существенных модификаций в действующую холодильную систему. При переходе на гидрофторуглеродную смесь заменяют эластомеры, предохранительные клапаны, адсорбирующие элементы фильтров, масло. Зеотропная смесь характеризуется низким коэффициентом теплопередачи. Эта разница не заметна в установках с пластинчатыми теплообменниками.

Сфера применения:

  • бытовые и коммерческие кондиционеры;
  • промышленное холодильное оборудование;
  • тепловые насосы;
  • холодильники;
  • автомобили с функцией охлаждения груза;
  • холодильные склады;
  • ледяные катки.

Способы заправки кондиционера

Заправку кондиционеров фреоном рекомендуют производить не реже, чем раз в 1.5-2 года. За это время происходит естественная утечка значительной части хладагента, которую необходимо восполнить. Эксплуатация охладителей без дозаправки в течение 2 лет и более может привести к поломке устройства из-за перегрева и износа деталей, а также утечки масла.

Дозаправкой устройств кондиционирования занимаются специализированные службы. Однако если есть необходимые инструменты, эту процедуру можно провести самостоятельно.

Новичок может сделать эту процедуру двумя способами:

  • По давлению. Чтобы узнать количество фреона, нужно посмотреть в инструкцию кондиционера — там будет указан уровень давления в системе. Затем необходимо присоединить к устройству коллектор — он покажет реальный уровень давления в охладителе. Путём вычитания полученной величины из параметров, указанных в документах, несложно узнать необходимое количество вещества для дозаправки.
  • По массе. При полной заправке кондиционера, можно узнать необходимый объем по массе. Для этого также нужно обратиться к документации. При заполнении устройства фреоном, баллон с хладагентом для кондиционера ставится на точные весы. В процессе перекачивания, нужно внимательно следить за весом баллона и при восполнении недостатка вещества, сразу отключать систему.

Заправка кондиционера: алгоритм действий

Перед тем как заправить систему кондиционирования фреоном, нужно подобрать необходимые инструменты и материалы. Для этого потребуется манометр, баллон с фреоном, вакуумный насос, а также весы, по которым будет определяться объем хладагента в кондиционере.

Алгоритм действий при заправке кондиционера:

Сначала нужно отключить охладитель от электричества и определить необходимое для заправки количество фреона по весу или давлению в системе. А также нужно «продуть» трубки с помощью азота, чтобы удалить из системы лишние примеси и убедиться в герметичности системы

Это важно сделать в том случае, если существует подозрение на утечку хладагента из-за повреждения системы. Затем нужно закрыть трехходовой клапан по часовой стрелке

Чтобы определить уровень давления и совершить дозаправку, нужно присоединить к штуцеру манометрический коллектор. После этого трехходовой клапан снова открывается, к коллектору присоединяется баллон с хладагентом и перекачивается в систему.

Сравнительная таблица хладагентов

Ранее при производстве холодильных установок использовали аммиак, как хладагент. Однако это вещество губительно влияет на экологию и разрушает озоновый слой, а в больших количествах может создавать проблемы со здоровьем у людей. Поэтому учёные и производители начали разрабатывать другие виды охлаждающих веществ.

Современные виды хладагентов безопасны для экологии и людей. Они представляют собой различные типы фреонов. Фреон — это вещество, которое содержит фтор и насыщенные углеводороды, отвечающее за теплообмен. На сегодняшний день существует более сорока видов таких веществ.

Фреоны активно используются в бытовых и промышленных приборах, работающих на охлаждение воздуха и жидкостей:

  • В качестве хладагента в холодильнике.
  • Для охлаждения морозильной камеры.
  • Как хладагенты для сумок-холодильников.
  • Для охлаждения воздуха в кондиционере.

Таблица свойств позволяет выбрать оптимальный вид хладагента. Она отражает основные свойства фреонов: температуру кипения, теплоту парообразования, плотность.

При заправке кондиционера могут понадобиться и сравнительные таблицы фреонов. Они определяют вещества, которыми можно заменить тот или иной хладагент, если его не удалось найти в продаже. Ниже представлена упрощённая версия такой таблицы с наиболее распространёнными типами охладителей.

ХФУ — хлорфторуглероды, ГХФУ — гидрохлорфторуглероды, ГФУ — гидрофторуглероды

Фреон R410A (пример чиллера: Aytek Novatech)

Ещё один хладагент, призванный заменить вредный для верхних слоёв атмосферы дифторхлорметан.

Так же, как и предыдущий, он состоит их нескольких компонентов – R32 и R125 в равных количествах.

И аналогично ему имеет набор достоинств и недостатков.

Преимущества 410А:

— более низкая температура кипения при нормальных условиях

— выше теплота парообразования

— возможность частичной дозаправки при утечке

Но наряду с положительными свойствами хладон обладает и рядом отрицательных.

Недостатки 410А:

— Большее, чем у R22 давление

— Высокая стоимость

— Необходимость заправки объёмов синтетическим маслом

Выбрав чиллер, работающий на хладагенте 410А можно получить более низкие температуры и большую холодопроизводительность при равных характеристиках компрессора.

В случае появления негерметичности в нет необходимости выпускать всю массу рабочего тела подобно 407-му и производить дорогостоящую заправку заново. Можно просто добавить потерянный объём, несмотря на двухкомпонентность.

Синтетическое масло, требуемое для работы чиллеров, обладает высокой гигроскопичностью, поэтому при заправке следует соблюдать меры предосторожности. В противном случае влага, попавшая внутрь, может замерзнуть и привести к необходимости выпуска фреоны и новой герметизации и осушения системы. Большое рабочее давление делает невозможной работы на 410 хладагенте хладоагрегатов, спроектированных для 22-го

Большое рабочее давление делает невозможной работы на 410 хладагенте хладоагрегатов, спроектированных для 22-го.

Опасность для человека

Хладагент R32 считается пожароопасным. Но он относится к классу A2L. В этой аббревиатуре первая буква «A» означает, что газ имеет низкую токсичность. А обозначение «2L» значит, что он относится к веществам средней пожароопасности. Класс веществ A2L имеет следующие характеристики:

  1. Концентрация в воздухе для сжигания более 0,3 кг/м3;
  2. Скорость горения 400 ppm.

При утечке хладагент R32 может загореться. Но для этого нужны особые условия. Обычная искра не сможет его поджечь. Чтобы фреон загорелся, нужна энергия не менее 15 мегаджоулей. К тому же, гореть он будет если его концентрация в воздухе от 13,3% до 29,3% (согласно исследованиям, опубликованным Консорциумом европейских исторических библиотек).

Если воздействию высокой температуры фреон R32 подвергается в других концентрациях, он разлагается. При этом образуются фториды. Некоторые из них представляют опасность для здоровья.

R23 хладагент тяжелее воздуха почти в 2 раза. При утечке он скапливается внизу. Соответственно, надышаться им очень сложно. Этот фреон фактически не представляет угрозы для человека.

Источник

Таблица давления фреонов

Параметры давления фреона R410a на стороне всасывания

Параметры давления фреона R22 на стороне всасывания

показатели температуры внутри помещения приведены для «сухого» / «мокрого» термометра

Но помните, что осуществить качественную диагностику все же может только специалист, который умеет не только подключить манометрическую станцию к нужному клапану, но еще и хорошо разбирается в устройстве и специфике холодильного цикла. Многие люди, не владея данными навыками и познаниями, а также дополнительным инструментом, таким, например, как тестер-клещи, делают выводы о нехватке фреона только по давлению в системе. Очень часто (особенно в холодное время) это приводит к появлению избыточного давления и, в последствии, гибели компрессора.

Все бытовые сплит-системы поставляются с уже закачанным в них хладагентом. Если вдруг выясняется наличие утечки, то прежде чем дозаправлять, обязательно нужно найти причину утечки, ликвидировать ее, и только после этого производить заправку. В противном случае работа будет сделана напрасно и все повторится вновь.

Фреон R22 – состоит из одного компонента, поэтому более прост в использовании для дозаправки кондиционеров в случае утечки. Его можно закачивать в систему без использования электронных весов, используя только манометрическую станцию и электронный термометр. Так как фреон R22 признан вредным для экологии и озонового слоя, его применение постепенно прекращается. В странах Евросоюза с 2010-го года данный тип хладагента находится под запретом. На данный момент в Российскую Федерацию осуществляются поставки бытовых кондиционеров только на более безопасном и современном фреоне R410A, а в ближайшее время начнет поставляться техника на новом фреон R32.

Внимание: системы, работающие на фреоне R410, можно дозаправлять только в очень редких случаях, и определить это может только грамотный специалист. Преимущественно дозаправка фреоном R410a происходит в случае увеличения длины фреоновой магистрали при монтаже, и производится добавлением хладагента строго по весу на каждый метр магистрали, превышающий стандарт, вес указывается в инструкции по монтажу (инсталяции) системы. В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы

Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства

В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы. Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства.

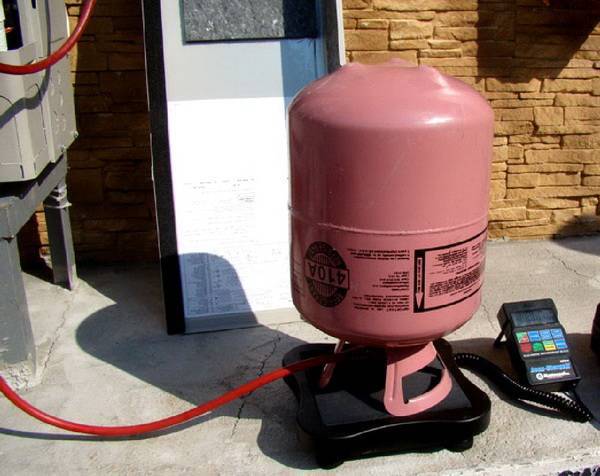

Процесс заправки фреоном R410a.

Если «кондиционерщик» просто «накинул» манометрический узел на сервисный вентиль и приступил без электронных весов заправлять кондиционер фреоном R410a, знайте – результатом будет вызов другого мастера, а возможно и выход системы из строя.

Заправка кондиционера – очень ответственная процедура, которую можно доверить только квалифицированному специалисту!

Если вы хотите произвести профессиональную диагностику и заправку вашего кондиционера, то рекомендую обратиться к нашему партнеру , который любезно предоставляет скидки в размере 15% на все работы и материалы любому покупателю нашего магазина*

*Партнерская скидка предоставляется на основании накладной о совершенной покупке

таблица давления фреонов r22; таблица давления фреонов r410; таблица давления фреонов R407; таблица давления фреонов R32

Источник

Не холодит кондиционер? Как заправить? Таблица давления фреонов

Для работы любого кондиционера требуется хладагент, который также называют фреон. Фреон – это фтор и хлорсодержащие производные углеводородных соединений, которые используют в качестве хладагентов в современных холодильных агрегатах. На сегодняшний день существует более 40 типов устойчивых соединений, обладающих различными индивидуальными свойствами. В бытовых кондиционерах чаще всего используют два типа хладагента: фреон R22 и фреон R410a . Буква R обозначает Refrigerant – охладитель, хладагент. Самостоятельно купить хладагент, и произвести заправку возможно, но только при наличии специализированных дорогостоящих инструментов, так что значительно дешевле и лучше будет пригласить специалиста! Увидеть давление хладагента в системе можно с помощью манометрической станции.

Во время работы системы не охлаждение, манометр синего цвета (низкого давления) замеряет давление на входе контура магистрали во внешний блок — сторона всасывания хладагента (перед компрессорно-конденсаторным блоком), манометр красного цвета (высокого давления) измеряет давление на выходе контура магистрали из внешнего блока — сторона нагнетания (после компрессорно-конденсаторного блока).

Максимальные показатели низкого и высокого давления для каждого типа системы, при любом типе хладагента обычно указаны на корпусе в табличке завода производителя:

Discharge side — сторона нагнетания, то есть высокого давления, хладагент (фреон) находится в жидком состоянии, после процесса сжатия компрессором в наружном блоке;

Suction side — сторона всасывания, то есть низкого давления, хладагент (фреон) находится в газообразном состоянии, после процесса испарения во внутреннем блоке кондиционера.

В бытовых кондиционерах, работающих в режиме охлаждения в теплое время года, необходимо производить замер низкого давления на стороне всасывания хладагента, то есть с помощью синего манометра. Манометрическая станция с помощью специализированного шланга подключается к сервисному вентилю, который располагается в месте подключения толстой (газовой) трубки к внешнему блоку. Нужно дать системе поработать (при включенном компрессоре) в режиме охлаждения минут 10 — 15, и после смотреть на показания манометра. Обязательно проводить измерение только во время работы компрессора.

Но для того, что бы производить дозаправку, необходимо знать какое давление должно быть в данном кондиционере. Для этого применяется таблица давления фреонов. Ниже вы найдете таблицы с параметрами давления для разных типов фреонов и наиболее распространенных мощностей кондиционеров. Для качественного производства измерения давления и вынесения корректной оценки, рекомендую замерить температуру воздуха внутри помещения и на улице. Также нужно учесть, что приведенные в данных таблицах данные могут немного отличаться от замеряемых в ваших конкретных условиях.

Какой фреон лучше – выводы

Любой вид фреона, используемый в холодильниках, имеет свои положительные качества и недостатки. Эти фреоны не взаимозаменяемы, поэтому сравнивать их между собой не совсем корректно.

От чего зависит эффективность агрегата

Для того, чтобы фреон с максимальной отдачей мог воспроизводить возложенные на него функции, должны выполняться и другие условия.

Это правильно подобранная мощность и холодопроизводительность компрессора, оптимальное сечение и длина капиллярной трубки и многие другие факторы.

Как правило, каждый производитель старается достигнуть максимальной эффективности работы своего агрегата. Поэтому всем этим деталям уделяется максимум внимания.
