Ракетная печь своими руками чертежи и процесс изготовления: делаем по инструкции, видео

Способы усовершенствования реактивной печи

Вместо лежанки на газоходе, можно соорудить водяную рубашку, которая будет подключаться к водяной системе отопления. Эту часть можно выполнить и в виде змеевика из медной трубы, намотанной на дымоход.

Схема печи-ракеты с водяным контуром

Ещё один способ усовершенствования — организация подачи в жаровую трубу подогретого вторичного воздуха.

Чертёж печи-ракеты из баллона с подачей вторичного воздуха

При таком исполнении КПД печи окажется более высоким, но в первичном дымоходе будет более интенсивно откладываться копоть. Чтобы её можно было легко удалить, крышку барабана необходимо сделать съёмной. Естественно, она должна быть оснащена уплотнением.

Усовершенствованный вариант печи-ракеты из баллона

Необходимые материалы и элементы для изготовления печи

Банная печь своими руками из металла, сварена на совесть, не хуже дорогих фабричных аналогов. А так как никаких умений и вычислений для ее изготовления не нужно, практически каждый может выполнить эту работу своими руками.

Для изготовления печи потребуется:

  • сталь листового типа (8 мм) или труба (50 см сечение);
  • труба для дымохода (сечение 10 см и выше);
  • арматура от 1 см сечение;
  • колосники;
  • емкость для воды из металла;
  • дверцы для конструкции;
  • сварочный аппарат;
  • пила по металлу (болгарка);
  • средства для защиты при сварке.

На фото и в инструкции подробное объяснения как сварить банную печь.

Ракетная печь своими руками

Ракетная печь получила своё название из-за схожести с перевернутой ракетой и благодаря звуку, который похож на гудение. Заметим, что если печь сильно гудит, то это является самым неэкономичным и менее эффективным использование агрегата.

Самой простой в изготовлении в домашних условиях является походная ракетная печь

Данный вид печи позволит нагреть пищу или воду в любых условиях. При сгорании дров в бункере нагревается дымовая труба, где и происходит догорание газа. Для сгорания их без остатка труба должна быть длинной.

Для более эффективной работы топливный отсек должен равняться горизонтальному участку. Для изготовления походной ракетной печи вам понадобятся:

  • две квадратные трубы длиной 45 см и 30 см другая
  • 4 стальные полос 300*50*3 мм
  • 2 стальные полосы 140*50*3 мм
  • решетка из металла 300*140 мм.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

4 Ракетное отопление из баллона – поработаем со сварочным аппаратом

Для сооружения ракеты выбираем жаропрочный и невзрывоопасный баллон. Оптимально для этих целей подходит цельнометаллический 50-литровый резервуар, в котором хранят пропан. Такой баллон имеет стандартные размеры: высота – 85 см и сечение – 30 см.

Такие параметры идеальны для самостоятельного изготовления печи. Скромные размеры и небольшая масса баллона не затрудняют работу с ним. При этом в готовой ракете разрешается сжигать любое древесное топливо. Можно также брать пропановые баллоны на 27 либо 12 л. Из них получаются компактные переносные печки. Но мощностные показатели подобных устройств невелики. Использовать их для обогрева комнат, дачных домиков нецелесообразно.

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

  • трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);
  • профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);
  • 3-миллиметровый по толщине лист металла;
  • плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

В интернете представлены различные чертежи для создания печки из баллона. Мы предлагаем руководствоваться этой схемой.

Алгоритм изготовления ракетной баллонной установки прост. Сначала стравливаем весь газ из емкости. Затем выворачиваем вентиль, наполняем резервуар водой (доверху) и обрезаем по шву верхнюю его часть. Вырезаем с двух боковых сторон газового баллона окошки, которые требуются для подключения дымохода и монтажа топливной камеры.

После этого вставляем профильное трубное изделие в емкость, соединяем ее с каналом (вертикальным). Последний выводим через дно резервуара. Далее выполняем все необходимые действия, ориентируясь на представленный чертеж, а также на видео, которое мы предлагаем домашним мастерам для ознакомления.

В конце работ привариваем обрезанную часть емкости на ее место, анализируем все полученные швы на проницаемость. В сделанную конструкцию нельзя допускать бесконтрольного попадания воздуха. Если швы надежные, подсоединяем к самодельной системе дымовую трубу. К днищу баллона-ракеты привариваем ножки. Устанавливаем печку на стальной лист с параметрами 1,5х1 м. Агрегат готов к применению!

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

  • Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
  • Высокий КПД;
  • Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
  • Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
  • Экономичное горение и малый расход древесины;
  • Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

  • Установка змеевика для подогрева воды снижает тепловую эффективность печи;
  • Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
  • Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Горелка или печь?


Самодельная капельная печь на отработке

Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках, позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.

Усовершенствование конструкции

Лежанка с газоходом внутри — это не единственный вариант модернизации печи-ракеты. Конструкцию можно усовершенствовать водяной рубашкой, подключаемой к отопительной системе, в которой циркулирует вода. Этой части конструкции желательно придать вид змеевика, созданного из медной трубы, закручивающейся на дымоходе.

Такая конструкция даёт ещё больше тепла

Иной способ улучшения реактивной печи связан с организацией поступления в жаровую трубу нагретого вторичного воздуха. Это увеличит КПД теплогенератора, но приведёт к отложению в первичной дымовой трубе большого количества сажи. Поэтому лучше сделать так, чтобы крышку барабана при необходимости можно было демонтировать.

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

  1. Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
  2. Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
  3. Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
  4. Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
  5. Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
  6. К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
  7. Из кирпича делают жаровую трубу. Как правило, она квадратная.
  8. Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
  9. Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
  10. Оборудуют корпус печи с помощью кирпича или камня.
  11. Обустраивают переднюю часть печи. Выкладывают необходимый контур.
  12. На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
  13. С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
  14. К нижней трубе подсоединяют патрубки теплообменника.
  15. Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Дальше следует придать печке формы лежанки. Наружный дымоход оборудуют уловителем пала и дегтя. Когда все материалы высохли, можно испытать конструкцию.

Реактивная печь — что это такое

Домашнее тепло, которое исходит от реактивной печи, не даст ни один современный обогреватель

Реактивная, или, как её ещё называют, ракетная печь, на самом деле ничего общего с современными технологиями не имеет. Единственное, что делает этот отопительный агрегат похожим на космический транспорт, это интенсивный поток пламени да гудение, связанное с неправильным режимом работы. Тем не менее нельзя сказать, что печь-ракета является совсем уж отсталым в техническом плане устройством. Несмотря на простую конструкцию, в ней используются самые передовые методы сжигания твёрдого топлива:

  • пиролитическое горение газов, выделяющихся при сухой перегонке твёрдого топлива;
  • движение газообразных продуктов по каналам печи, не требующее принудительной эжекции за счёт тяги.

Так выглядит простейшая печь на реактивной тяге

Простейшая «ракета» представляет собой изогнутый отрезок трубы большого диаметра. В короткий горизонтальный участок закладывают дрова или другое топливо и поджигают. Сначала отопительный прибор работает как самая обычная буржуйка, но это только до тех пор, пока не поднимется температура более длинной вертикальной части, которая выполняет роль дымовой трубы. Разогретый докрасна металл способствует повторному воспламенению горючих веществ и появлению разрежения в верхней точке дымохода. За счёт усиления тяги увеличивается приток воздуха к дровам, что значительно повышает интенсивность горения. Для того чтобы от этого оригинального устройства добиться ещё большей эффективности, топочный проём оборудуют дверцей. При уменьшении сечения воздушного канала подача кислорода к дровам прекращается и начинается их пиролитическое разложение на газообразные углеводороды. Вот только сгорать в такой простой установке они будут не полностью — для этого потребуется обустроить отдельную зону для дожигания уходящих газов. К слову, именно это, а также теплоизоляция дымовой трубы позволяет более сложным «ракетам» успешно конкурировать с другими твердотопливными агрегатами. Что же касается рассматриваемой нами простейшей конструкции, то её нередко используют для приготовления или разогрева пищи. Всё, что для этого требуется — оборудовать на вертикальном участке печи удобную площадку для котелка или чайника.

География применения ракетных отопительных агрегатов

Являясь простым и удобным отопительно-варочным агрегатом, печь-ракета широко используется как в мобильном, так и стационарном исполнении. Чаще всего её применяют:

  • для обогрева жилых помещений;
  • в качестве оборудования для сушки фруктов;
  • для отопления теплиц;
  • для обеспечения нормальных условий работы в мастерских или гаражах;
  • для поддержания плюсовой температуры на складах, в хозблоках и т. д.

Благодаря своей простоте, неприхотливости и надёжности, реактивный отопительный прибор пользуется заслуженным уважением у рыбаков и охотников, любителей автопробегов и выживальщиков. Существует даже специальное исполнение, о назначении которого говорит название — «Робинзон».

Преимущества и недостатки печи-ракеты

Несмотря на незамысловатую конструкцию, печь-ракета обладает массой достоинств:

  • коэффициент полезного действия на уровне лучших образцов современного отопительного оборудования, работающего на твёрдом топливе;
  • экономичность — для достижения требуемой температуры реактивный агрегат израсходует в четыре раза меньше дров, чем печь традиционной конструкции;
  • температура нагрева выше 1000 °С;
  • возможность использования твёрдого топлива любого типа, включая сухие растительные отходы, шишки, хвою и стружку;
  • полнота сгорания и экологичность — во время работы температура пламени возрастает настолько, что загорается сажа. Дым ракетной печи состоит преимущественно из водяного пара и углекислого газа;
  • возможность дозагрузки топлива для непрерывной работы отопительного прибора;
  • простота и надёжность;
  • наличие переносных конструкций, предназначенных для мобильного использования.

Не лишён отопительный агрегат и недостатков. Эксплуатация прибора связана с риском проникновения в жилище угарного газа. Печь не получится использовать для отопления большого дома, а попытки установить в зону горения водяной теплообменник приводят к снижению тепловой мощности и нарушению нормального режима работы. К минусам можно отнести и низкую эстетическую ценность конструкции, что, впрочем, весьма неоднозначное утверждение, поскольку для любителей этно-стиля дизайн печи является настоящей находкой.

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Достоинства и недостатки

Чтобы полностью разобраться с механизмом работы печи-ракеты и приступить к ее изготовлению, стоит изучить все плюсы и минусы подобного оборудования.

Среди главных преимуществ реактивной печи для обогрева дома, сделавшие ее такой популярной, отмечают следующее:

  • минимальное количество используемого материала и простота изготовления;
  • высокая теплоотдача печи с дожигом выделяемых газов благодаря принципу пиролиза в работе;
  • невысокая цена необходимых строительных материалов, а значит, низкая себестоимость агрегата;
  • возможность закладывать в топку горючее, не останавливая работу печи;
  • равномерное распределение тепла в большом помещении благодаря изолированному дымоходу, проложенному по периметру или через комнату;
  • неприхотливость в работе, возможность саморегуляции движения газов по дымоходу посредством тяги.

В то же время в работе реактивных печей имеются следующие недостатки:

  • для топки простейшего устройства используется только сухая древесина, поскольку наличие дополнительной влаги может привести к неправильной работе агрегата и даст обратную тягу; если использовать топливо с излишней влагой в более сложной конструкции, отопительное устройство не прогреется до температуры, оптимальной для процесса пиролиза;
  • во время работы реактивного агрегата есть необходимость постоянно находиться рядом, следя за соблюдением правил техники безопасности;
  • мощности печи-ракеты достаточно для поддержания комфортной температуры помещения, но не хватает для парилки, потому в бане ее использовать не удастся.

Почему – кирпичная печь?

В отличие от разнообразных твердотопливных котлов, кирпичные печи для водяного отопления создают в доме своеобразный, здоровый микроклимат. Мало кто будет спорить с тем, что в доме, обогреваемом печью, появляется ощущение особого комфорта и уюта. Приятен особый запах древесины, даже тепло пахнет как-то по-особенному. Обогрев жилища источником тепла, работающим на дровах, — это, в первую очередь, здоровье.

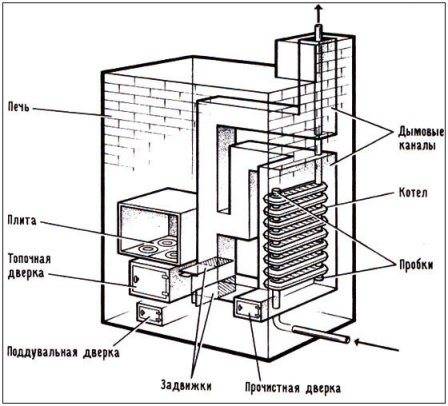

Печь из кирпича с водяным контуром для системы отопления

Благодаря массивности и теплоемкости конструкции печью с водяным отоплением длительное время сохраняется тепло. Правда, это касается лишь помещений, граничащих с источником тепла, так как при потухшей топке нагрев теплоносителя прекращается. Тем не менее нагретые воздушные массы от стен еще долгое время будут поддерживать тепло в других комнатах.

Каменные печи для отопления дома не столь уж дороги в изготовлении, как можно было бы предположить. Качественный твердотопливный или пеллетный котел может обойтись не меньше, а то и больше строительства печки. А вот долговечность этих различных источников тепла даже и сравнивать не стоит, притом, что цена предположительно одинаковая.

Перечисленные виды печей – самые распространенные, в действительности разновидностей подобных источников тепла существует немало, что дает возможность подобрать для своего жилища самый подходящий. Для этого рекомендуется проконсультироваться с опытным мастером – печником. Что же касается их недостатков, то самый существенный – необходимость постоянно подкладывать дрова или уголь, это неизбежно. Даже самая вместительная топка хорошо горит 3—4 часа, не более того.

По величине КПД отопительные печи из кирпича не могут соперничать с высокотехнологичными котлами, самые лучшие их показатели едва достигают 70%. Это связано с недостаточно эффективным отбором тепловой энергии у дымовых газов. Но как раз печки с водяным контуром выдают наилучшие показатели, поскольку металлический змеевик теплообменника хорошо понижает температуру продуктов горения, передавая их тепло сетевой воде.
