Как сделать парагенератор в баню своими руками

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

• электрическую дрель и свёрла;
• рулетку;
• элементы для фиксации;
• круговую отрезную машину;
• изоляцию;
• ножницы по металлу;
• ключи.

Инструменты для создания парогенератора ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора ФОТО: sc-master.ru

Особенности эксплуатации и принцип работы парогенератора

Установка традиционной печи-каменки в русской бане представляет собой трудоемкое и сложное дело, которое требует обустройства фундамента под отопительное оборудование, проектирования и прокладки дымоотводящего канала, обеспечения пожарной безопасности при эксплуатации печи.

 Парогенераторы для бани – современная альтернатива, которая позволяет сократить расходы и пространство, ужать их до размеров миниатюрной, домашней парной.

При этом топка каменки требует особого мастерства и таланта. Для получения мягкого приятного пара и создания благоприятного микроклимата в парной нужно знать огромное количество нюансов. Функциональный парогенератор для бани и сауны позволит избежать этих трудностей и проблем.

Парогенератор избавляет от необходимости постоянно подливать воду на раскаленные топочные камни для поддержания оптимального уровня влажности и жара в бане. По принципу работы устройство схоже с электрическим чайником. Для нагрева воды и выделения пара прибор оснащен электронагревателем.

В бытовом применении наибольшую популярность среди потребителей европейских стран приобрели электрические устройства генерации пара.

При вскипании воды (спустя несколько минут после включения) устройство в автоматическом режиме генерирует пар. Паровая пушка способна генерировать пар в любом температурном диапазоне (от 35 до 95 градусов) в зависимости от индивидуальных настроек работы оборудования, заданных на блоке управления.

Регулировка работы парогенератора для бани осуществляется с помощью специального клапана на крышке. Для создания атмосферы настоящего турецкого хаммама необходим теплый пар с высокой степенью влажности, а для традиционной русской бани – сухой горячий пар.

Основными конструктивными элементами устройства являются:

• Резервуар для воды.
• Насос для подачи пара.
• Блок генерирования пара.
• Датчик/индикатор безопасности.
• Пульт управления.
• Электронагреватель.

При использовании совместно с каменкой парогенератор подает горячий влажный пар в парную и дополнительно на топочные камни. Благодаря использованию устройства достигается значительная экономия воды, понижается температура нагрева камней, а также снижается нагрузка на каменку, что ведет к продлению срока ее службы.

При эксплуатации парогенератора самостоятельно без традиционной банной печи возрастают затраты электрической энергии на его работу. При этом прибор может использоваться не только для создания особого целебного микроклимата, но и для комплексного обогрева парной.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

• Камни в печи обязательно разогреть до определённой температуры;
• Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
• Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

• Ёмкость для воды;
• Систему очистки жидкости;
• Нагревательный элемент;
• Парообразователь;
• Насосы для подачи воды и пара;
• Контрольно-измерительные приборы;
• Аварийные датчики и клапаны;
• Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

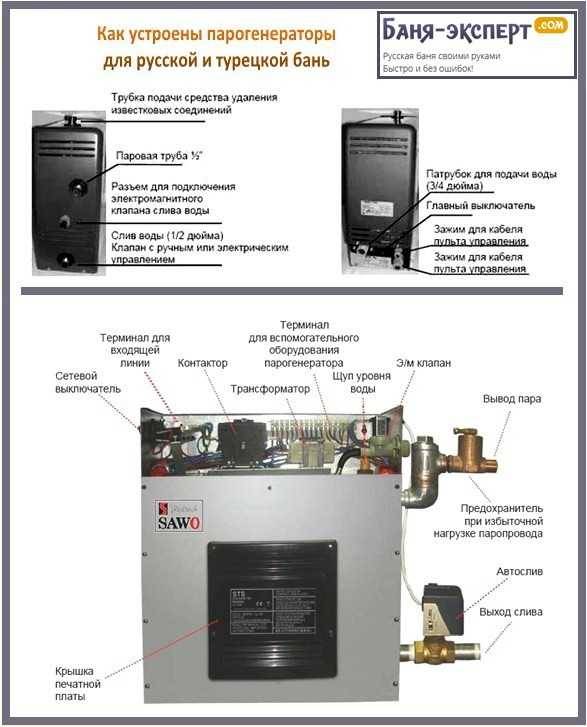

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Как сделать своими руками?

Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.

Инструменты и материалы

Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.

Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.

1. Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
2. Гофрированную трубку из нержавейки длиной около 2,5 метров.
3. Сантехнический тройник ½ в количестве 3 штук.
4. Переходной уголок ½ в количестве 2 штук.
5. 4 соединителя – бочонка.
6. Фитинги для фиксации гофротруб в количестве 6 штук.

Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.

Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:

• ножницы по резке листов стали;
• ножовка;
• ключи в виде разводного и сантехнического;
• рулетка;
• электрическая дрель со сверлами;
• саморезы, у которых крупные шляпки.

Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.

Техника изготовления

После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.

1. Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
2. Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
3. Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
4. Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
5. От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
6. В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
7. Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.

Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.

Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.

В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.

В следующем видео вас ждет большой тест парогенераторов для бани и сауны.

Парогенераторы для бань и саун – верное решение

Парогенератор для бани часто включают в обязательный перечень оборудования сауны. Настоящие ценители знают, что мягкий густой пар дарит особое удовольствие от парения. Он позволяет создать нужный уровень влажности и пар даже при небольшой температуре или печи, которая сильно сушит воздух, и является незаменимым для оснащения хаммама – традиционной турецкой бани. Но, обо всем по порядку, ниже.

Виды парогенераторов для бань и саун

На сегодня имеется два вида парогенераторов для парной. Первый тип, устанавливается в турецких банях, для которых, в отличие от финских саун, характерна температура порядка 35-50°С и влажность от 80% до 100%. В таких условиях парогенератор для сауны насыщает помещение влажным паром, заменяя котлы с кипящей водой, которые справлялись с этой задачей в классическом хаммаме. И нужно отметить, что для этого вида парогенераторов, необходимо выделять отдельное техническое помещение и сложное подключение сантехники.

Второй тип парогенератора, служит дополнением к электропечи. Он позволяет расширить возможности финской сауны, по желанию, превращая ее в русскую баню. Здесь парогенератору для сауны отведена особая роль: он смягчает сухой воздух влажным паром, кардинально меняя ощущения от посещения парной.

Особенности размещения и работы парогенератора для бани

Парогенераторы для бань и саун отличаются способом установки. В хаммаме, как было отмечено ранее, их размещают в отдельном подсобном помещении. При этом пар подается по специальным трубкам, а управление парогенератором осуществляется с отдельного пульта управления, с помощью которого, задается не только температура и влажность, но и управляется освещение и вентиляция.

Существуют модели электрокаменок со встроенными парогенераторами, которые устанавливаются в парилке, и имеют компактные размеры, что позволяет экономить свободное пространство. Вне зависимости от модели, каждый парогенератор работает одинаково: при включении вода наполняет встроенный бак и нагревается тэнами. Образовавшийся при этом пар подается в парилку. Когда уровень воды в емкости падает, открывается электромагнитный клапан, и она пополняется.

Приобрести парогенератор предназначенный для бани объемом – от 2 до 21 м³ не составит труда. Но есть решения и для парных большего объема: их можно оснастить несколькими парогенераторами, которые подключены параллельно и управляются с единой панели.

Важные вещи и приятные мелочи

Вы можете расширить функциональные возможности, которыми обладает парогенератор для бани, купить опционное оборудование, делающее использование парогенератора проще, а парение – приятнее. Например, форсунку для подачи пара, дренажный клапан, осуществляющий промывку парогенератора в автоматическом режиме и удаляющий известковый налет.

Также парогенератор для сауны позволяет принимать баню с ароматическими жидкостями и эфирными маслами. К парогенераторам, которые идут в дополнение к электрокаменкам, предусмотрены специальные каменные чаши для жидких ароматизаторов, а пакетированные, выкладываются на паровую решетку. Парогенератор для турецкой бани также можно оснастить дополнительным устройством для подачи ароматической жидкости, который продается в нашем магазине.

Парогенераторы для бань и саун – верное решение Парогенераторы для увлажнения воздуха в банях и саунах, каталог с ценами на парогенераторы для бань и саун, купить парогенераторы по доступной цене.

Как сделать паровую пушку в бане

Детали для изготовления паровой пушки

Паровая пушка для банной печи своими руками изготавливается еще быстрее. Потребуется:

• воронка из нержавейки;
• гофрированная труба длиной в 2,5 м;
• тройник, переходной уголок, соединитель (бочонок) ½ дюйма;
• фитинги для соединения;
• обратный клапан;
• ножовка по металлу, ножницы;
• сварочный аппарат;
• электродрель со сверлами с диаметром от 2 до 5 мм;
• ключи.

Обратный клапан можно сделать самостоятельно. Для него понадобится стальной лист 10*10 см и пружинная проволока.

Монтируют испаритель, пользуясь указаниями поэтапного руководства.

1. Из уголков, тройников и соединителей монтируют конструкцию нужной конфигурации. Схему последней выбирают в зависимости от объема и формы каменки.
2. Отрезают фрагмент гофрированной трубы длиной в 50–100 см и соединяются уголком на фитинг.
3. Монтируют обратный клапан и фитинг – резьбовой, и подсоединяют к гофрированной трубе для подачи воды. Вместо гофрированной можно взять обычную водопроводную, но тогда нужно нарезать по краям резьбу.
4. В горизонтальной части устройства, которая будет подавать воду на камни, высверливают отверстия диаметров 1–3 мм. Расстояние между ними до 5 см.
5. Паровую пушку укладывают на дно сетки и заполняют ее камнями. Лейка должен оставаться выше уровня горки.

Тестируют устройство с небольшим количеством жидкости при разогреве печи на половину мощности. Если проверка удачная, выполняют повторную пробу на полной мощности.

Преимущества паровой пушки сложной конструкции

Установка паровой пушки в каменке

Схема усложненной паровой пушки для бани своими руками включает несколько усовершенствований. Они позволяют получить пар более высокого качества.

Вертикальная часть конструкции имеет минимальную площадь

Трубы не раскаляются так, как нагревается дно каменки, поэтому важно доставить воду к горизонтальной части как можно быстрее

Улучшает качество пара любое устройство, позволяющее заливать кипящую воду в воронку.

Важный элемент – запорный клапан. При его отсутствии часть пара под давлением будет выходить обратно из лейки, причем охлаждаясь на стенках устройства. Такой пар будет более тяжелым. Запорный клапан препятствует обратному выходу пара. Он под давлением вырывается из мелких отверстий и повторно разбивается о камни в сетке. Так получают мелкодисперсный пар.

Выбор и монтаж оборудования в хамаме – важные этапы строительства парных

У газового парогенератора для хамама универсальная конструкция, позволяющая использовать устройство в отдельной парилке, небольшом косметическом салоне, на личной жилплощади многоквартирного дома.

Парогенератор, функционирующий на газу, по структуре идентичен электрическим моделям. Оборудование состоит из следующих деталей:

• бойлера, который обеспечивает наполнение системы водой;
• элементов для нагрева жидкости;
• камеры для испарения жидкости;
• канала для пара;
• блока управления;
• корпусной части, изготовленной из металла.

Недостаток воды в системе восполняют за счет открывания затворных клапанов. При помощи встроенного блока управления проводится контроль над установленным уровнем температуры, влажностью выделяемого пара, наполняемости бойлера.

Упрощенный принцип работы делает парогенератор удобным в использовании, не требующего пристального контроля над этапами образования пара.

При выборе газового парогенератора для установки в хамаме нужно учитывать следующие технические характеристики:

1. Мощность агрегата. Подбирается в соответствии с габаритами помещения, в котором будет располагаться парогенератор. Для больших помещений требуется установка устройств, способных выдержать повышенную нагрузку. При недостатке мощности устанавливается несколько параллельно соединенных агрегатов.
2. Вид используемого топлива. Если поблизости не проходит газомагистраль, целесообразность в приобретении парогенератора, работающего на голубом топливе, сводится к минимуму. Безусловно, можно использовать газовые баллоны, но тогда затраты на эксплуатацию возрастут.
3. Размеры оборудования.
4. Наличие тюнера для автоматического управления системой.
5. Возможность запрограммировать оборудование на требуемый режим температуры, влажности.

Строительство турецкой бани хамам проводится в несколько этапов. Первый из них – проектирование. После осмотра места, где планируется оборудование турецких парных, проведения замеров и расчетов обсуждается и определяется:

• список и схема коммуникаций (водопровод, канализация, вентиляция, электропроводка, система подогрева поверхностей);
• материалы для создания гидро- и теплоизоляции, традиционной интерьерной отделки;
• необходимое оборудование для формирования нужной атмосферы.

В базовый комплект устройств монтажа входит парогенератор, пульт управления (панель, на которую выводятся все системы и устройства), размещаемый в подсобном помещении, влаго- и термозащищенные светильники. Они обеспечивают не только нужный световой поток, но и выполнение особых решений светодизайнера – создание спецэффектов.

Если проводится подключение к системе электроснабжения, для которой характерны перепады или перебои с подачей электроэнергии, рекомендуется устанавливать стабилизаторы, трансформаторы, даже собственные генераторы. Список необходимого оборудования хамамов обсуждается на этапе составления проектной документации.

Какой парогенератор подойдет для разных бань

Отбрасывая различия в традиционных способах строительства и выборе материалов для каждого вида бани, можно выделить главные особенности русской, финской парной и хамама, заключающиеся в действующем режиме температуры и влажности воздуха:

1. В русской бане нужно обеспечить температуру в среднем 60 и примерно такую же влажность воздуха в процентах.
2. необходима самая высокая влажность (до 90%), но невысокая температура (40-45).
3. В финской сауне сухой горячий (100) воздух с влажностью около 10-15%.

В хамаме, где требуется большое количество пара невысокой температуры, можно создать такой режим, выливая на горячие камни много воды, но нужен большой объем печи. Здесь незаменим парогенератор, который гарантирует выработку легкого дисперсного пара, а не тяжелого и сырого.

Русская парная является комбинацией сауны и хамама, вбирая их лучшие стороны. Добиваться нужных показателей можно с помощью достаточно производительного парогенератора, вырабатывающего пар повышенной температуры.

Дополнительным преимуществом использования парогенератора является ускоренный нагрев помещения (особенно это актуально в холодное время) и продолжительное сохранение тепла.

Заключительные работы

Когда изготавливается парогенератор для турецкой бани, на следующем этапе следует осуществить сборку конструкции. В металлической крышке скороварки следует проделать проем, в который устанавливается переходник для монтажа шланга. Последний можно позаимствовать, например, у бывшего в эксплуатации пылесоса.

Тестирование генератора пара

Первоначально необходимо убедиться в том, что в двух емкостях нет течи в тех местах, где было произведено соединение. Теперь можно проанализировать, одинаковое ли количество воды в данных сообщающихся сосудах. После этого мастер может произвести подключение к электросети. Если изготавливался парогенератор для бани своими руками, то в процессе тестирания вы сможете увидеть, что количество пара соответствует необходимому.

Это указывает на то, что работы были осуществлены правильно.

Пошаговые действия при использовании газового баллона

1. Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
2. К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
3. Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
4. Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
5. Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
6. На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
7. Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.

Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.

1. Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
2. Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
3. С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
4. В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
5. Готовая паровая пушка помещается в печь и закладывается сверху камнями.

Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.
