Как выбрать обратный клапан для отопления: шаровой, лепестковый, схемы и конструктивные особенности

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт. Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

  • вода поступает в аппарат и давит на запорный орган;
  • пружина, прижимающая запорный орган к седлу сжимается;
  • запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
  • при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

  • подъемные;
  • лепестковые;
  • двустворчатые;
  • гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Установка и регулировка кранов

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

  • Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
  • На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Особенности и схемы лучевой системы в многоквартирном жилом доме

Главная сложность применения коллекторно-лучевой схемы в многоквартирном доме, в котором теплоноситель подаётся по традиционной вертикальной двухтрубной схеме — это влияние лучевого контура отдельной квартиры на тепловую нагрузку вышерасположенных квартир, в которых эта схема не реализована. Такие квартиры будут недополучать тепло.

Для подключения без ущерба для соседей коллектора в общедомовую систему есть некоторые способы.

Использование в лучевой системе теплообменника

Теплообменник не имеет сопротивления по гидравлике и подключается как простой радиатор, через который теплоноситель проходит без участия циркуляционного насоса.

Тепловые потоки, проходящие через коллекторный контур, в котором установлен теплообменник, не смешиваются с теплоносителем центрального отопления.

Подключение первично-вторичными кольцами

При таком подключении центральная система отопления дома выполняет функцию первичного кольца, а коллекторно-лучевая система отопления играет роль вторичного кольца.

Подключение производится к трубопроводу, идущему от конвектора.

Алгоритм устройства такой врезки следующий:

  1. Для прямой подачи теплоносителя на коллектор делается первая врезка на расстоянии 30 см от перемычки радиатора.
  2. Врезается обратная линия контура на расстоянии 60 см от перемычки.
  3. На врезках монтируются запорные краны.
  4. Устанавливаются трёхходовой клапан и насос.
  5. На обратной трубе монтируется клапан, через который теплоноситель поступает лишь в одном направлении.

Горячая вода проходит через коллектор по петлям контура, затем часть её подаётся в обратную трубу центрального отопления, а часть возвращается в коллектор через трёхходовой клапан. Этот клапан отвечает за распределение теплоносителя.

При такой схеме теплоноситель отбирается равномерно, не создавая разряжения в центральном трубопроводе отопления и не изменяя тепловой баланс квартир.

Для врезки в общий стояк отопления жилого дома необходимо индивидуальное проектирование и разрешение управляющей компании.

Нюансы грамотного монтажа

В процессе монтажа запорной арматуры следует неукоснительно соблюдать несколько правил:

  1. Клапан устанавливается строго по направлению тока теплоносителя. Во избежание ошибки на корпусе изделия обязательно присутствует маркировка в виде стрелки, указывающей рабочее направление.
  2. Для уплотнения соединений можно использовать паронитовые прокладки, при условии, что они не уменьшат диаметр проходного отверстия. Иначе клапан будет оказывать гидравлическое давление большее, чем планировалось.
  3. Устройство должно быть установлено так, чтобы другие элементы системы отопления не оказывали дополнительное давление на его корпус.
  4. Перед обратным клапаном крайне желательно поставить сетку для грубой очистки. Это даст возможность предотвратить попадание твердых частичек в запорный механизм, что, в свою очередь, может привести к нарушению герметичности прибора в закрытом состоянии.

Еще один важный момент: перед монтажом нужно еще раз убедиться, что клапан выбран правильно.

Например, для схем с принудительной циркуляцией подойдет любой тип устройства, а для гравитационных систем только поворотный лепестковый без пружины. Поскольку двигающийся самотеком теплоноситель не сможет справиться с сопротивлением пружины.

Основные виды воздухоотводчиков

Автоматические воздушные клапаны позволяют удалить скопившиеся газы в трубах, не давая им прийти в неисправность. В продаже есть 3 вида воздухоотводчиков – рычажные, мембранные и цилиндрические.

Рычажные

Расположенный внутри конструкции рычажный механизм более чувствителен к загрязнению рабочей среды. Устройство считается производительным, применяется на трубопроводах и системах отопления, использующих воду.

Традиционный рычажный воздухоотводчик состоит из:

  • латунного корпуса;
  • полого пластикового поплавка, перемещающегося внутри;
  • коромысла, которое шарнирно связано с поплавком;
  • эластомерного золотника, расположенного в конце коромысла;
  • подпружиненной пружины;
  • фиксируемой обоймы;
  • рычажного механизма.

Модель с боковым подключением

Вместе со снижением уровня воды, поплавок начинает опускаться и тянет за собой рычаг. Тот, в свою очередь, открывает овальное выпускное отверстие. Благодаря такому процессу лишний воздух выходит наружу. Такие приспособления считаются распространенными и подойдут для системы водоснабжения или отопления.

Мембранный

Аэраторы мембранного типа производят из поливинилхлорида. Наиболее частый случай использования – вход в систему, там, где необходимо избавиться от излишков воздуха и воздушных карманов, а также предупредить перепады давления. Некоторые мастера предлагают использовать перепускной клапан, который поддерживает давление среды на требуемом уровне. Происходит это благодаря перепуску через ответвление трубопровода. Образовавшийся воздух не сможет снова поступить в систему из-за закрытия отверстия мембраной.

Цилиндрический

Воздухоотводчик цилиндрической конструкции имеет продолговатую форму. Такие модели зачастую производятся автоматическими, в их устройстве находится поплавок в виде цилиндра. Модели имеют боковое или прямое подключение, в их строении имеется корпус с крышкой, поплавок, жиклер и золотник. Внизу расположен отсекающий клапан, через него происходит подключение изделия к системе водопровода или отопления. В конструкции обязательно должно присутствовать уплотнительное кольцо, защищающее его от протечек.

Виды клапанов

Они определяются типом запирающего устройства и бывают следующими:

Тарельчатые клапаны – действующий элемент диск, садящийся на седло с уплотнителем, перекрывая рабочее сечение. Тарелка изнутри крепится на шток, имеющий возможность свободного перемещения в корпусе.

Обратный клапан тарельчатого типа с латунным диском

Между телом и тарельчатым элементом устанавливается коническая или цилиндрическая пружина, обеспечивающая плотное прилегание диска к уплотнителю. При изменении направления давления диск сжимает пружину, и поток возобновляется в нужную сторону.

Гравитационный обратный клапан

Гравитационные клапаны – действующим элементом является свободно закрепленный на одном шарнире лепесток. В нормальных условиях лепесток удерживается в открытом положении потоком воды, при изменении направления потока запирающий элемент под силой тяжести перекрывает отверстие. Чем сильнее давление противопотока, тем плотнее он прижимается к корпусу.

Возможно, Вам пригодится статья о том, как установить обратный клапан на воду.

Как отремонтировать керамическую кран буксу, Вы можете узнать здесь.

А эта статья расскажет, как выбрать накопительный водонагреватель.

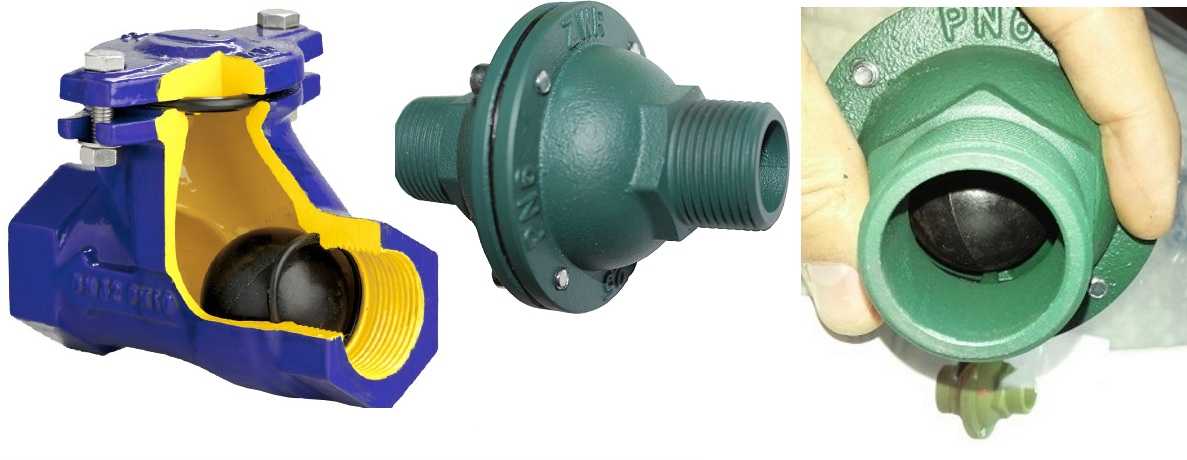

Шаровой клапан в разрезе. Под крышкой перекрывающий элемент – шар с действующей пружиной

Шаровой (поплавковый) обратный клапан, является аналогом тарельчатого, с той разницей, что роль запирающего устройства выполняет шар. Он обычно изготавливается из легких сплавов на основе алюминия или из каучука.

Шарик может перемещаться по наклонному каналу под крышкой при нормальном токе воды. При изменении направления пружина прижимает шар к седловине и поток теплоносителя прекращается.

Одностворчатый лепестковый клапан с пружиной

Лепестковый механизм производит запирание канала мягкой пружиной, опускающей лепесток на посадочное место с уплотняющей манжетой. В принципе, такой клапан может работать и без пружины под воздействием на лепесток силы тяжести и под воздействием динамического давления обратного потока.

В этом случае удерживание его в открытом положении происходит усилием потока теплоносителя в правильном направлении. Гидравлическое сопротивление потоку минимально и не изменяет его динамических характеристик.

Возьмите на заметку: двустворчатые лепестковые механизмы применяются в трубопроводах большого сечения и для систем с повышенным давлением воды. Принцип работы тот же – давление потока раскрывает створки. При падении давления створки закрываются.

Особенность такой конструкции состоит в том, что эти изделия могут применяться только в горизонтальном положении.

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

  1. Тройник с внутренней резьбой.
  2. Для седла затвора нужно взять муфту с наружной резьбой.
  3. Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
  4. Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
  5. Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
  6. ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

  1. Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
  2. Через противоположное отверстие сначала вставляют шарик, а затем пружину.
  3. Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
  4. Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

  1. При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
  2. Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
  3. Стрелка на корпусе прибора должна совпадать с направлением движения воды.
  4. Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
  5. Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
  6. Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

  1. Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
  2. Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
  3. В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
  4. В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Принцип работы и виды обратных клапанов

В системах водоснабжения обратный клапан играет важную роль. Он обеспечивает непрерывную подачу воды и поддерживает ее давление.

Чаще всего конструкция устанавливается перед насосной станцией или на самом насосе. Зависит место установки от особенностей и характеристик системы.

Принцип работы прибора состоит в том, что находящийся в нем золотник, пластина или другой запор препятствует движению воды назад к насосу и удерживает при этом в водопроводе необходимое давление.

Существует несколько видов обратных клапанов для насоса, которые различаются по назначению и внутреннему устройству.

Межфланцевые дисковые клапаны – пружинный и двустворчатый

Среди всех видов клапанов пружинная конструкция является самой компактной. Затвором в ней служит оборудованная пружиной пластина (диск). Размеры такого прибора могут быть от 15 до 200 миллиметров.

В случае понижения давления в трубопроводе пружина прижимает пластину к седлу, тем самым перекрывая проточное отверстие. После того как давление восстанавливается, пружина отжимается и воде обеспечивается свободный проток.

В сложных и больших гидросистемах применяются двустворчатые конструкции с амортизаторами. Они смягчают гидроудар при остановке насоса, который может нанести повреждения системе.

Принцип их действия в том, что под действием потока среды запорная пластина складывается пополам. Обратный поток прижимает пластину к седлу, возвращая ее в исходное положение. Размеры конструкции могут быть от 50 до 700 миллиметров.

Преимущества межфланцевых обратных клапанов:

  1. Небольшой вес и маленькие размеры. В конструкции отсутствуют фланцы, за счет чего ее длина меньше в 6–8 раз, а вес в 5 раз стандартных обратных клапанов идентичного проходного диаметра.
  2. Возможность установки не только на горизонтальных, но и на вертикальных и наклонных участках водопровода.
  3. Простота эксплуатации и монтажа.

Недостатком межфланцевого устройства является то, что для его ремонта необходим полный демонтаж.

Обратный подъемный клапан

В таких конструкциях роль затвора играет подъемный золотник. Если давление воды в трубопроводе небольшое, то золотник опускается на седло, перегораживая тем самым среде обратный путь. При высоком давлении клапан поднимается, пропуская воду.

Подъемные конструкции применяются только на горизонтальных участках трубопроводов, при этом ось золотника должна располагаться вертикально.

Обратные подъемные конструкции разделяются по способу крепления:

  1. Устройства с межфланцевым креплением не имею своего крепежного узла, поэтому устанавливаются между фланцами труб. Используются на ограниченных по габаритам участках.

  2. Приборы с муфтовым креплением монтируются в системы небольшого диаметра с помощью резьбовой муфты.

  3. Конструкции с фланцевым креплением оборудованы специальными фланцами с уплотнителями, с помощью которых их устанавливают в водопровод.

  4. Устройства с креплением под приварку монтируются при помощи сварки и применяются в агрессивных средах.

При поломке прибора его можно ремонтировать без демонтажа всей конструкции. К минусам обратного подъемного клапана относится их высокая чувствительность к загрязненности воды.

Обратный шаровой клапан

Запорным элементом в конструкции является шар, оборудованный пружиной, которая прижимает его к седлу. Принцип действия шарового устройства идентичен работе межфланцевого пружинного прибора, однако в габаритах проигрывает.

Обратные шаровые клапаны чаще всего используются в сантехнике в трубах с небольшим диаметром.

Обратный поворотный или лепестковый клапан

Роль запорного элемента в такой конструкции играет золотник, который называется «захлопка». Ее ось располагается выше проходного отверстия, поэтому под напором воды «захлопка» откидывается и вода проходит беспрепятственно. В случае понижения давления в водопроводе золотник падает, перекрывая канал.

В поворотных устройствах большого диаметра золотник ударяется о седло, что может привести к быстрой поломке конструкции. Поэтому лепестковые клапаны подразделяются на две группы:

  1. Безударные конструкции оборудованы специальными устройствами, которые смягчают посадку «захлопки» на седло.

  2. Простые клапаны устанавливаются в тех системах, где ударные явления на работу конструкции и самой системы не влияют.

Обратные поворотные клапаны для насосов нечувствительны к загрязнению среды и могут быть установлены в системах с большим диаметром.

Минус такой конструкции большого диаметра – обязательное применение демпфера.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм. на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм. в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Заключение

Как видно из вышеизложенного – данный прибор просто необходим для сетей частного дома, именно он позволяет избежать возникновения нештатных ситуаций и вовремя предотвратить возможный разрыв труб.

Вместе с ним дополнительно рекомендуется устанавливать:

  • Кран Маевского. Установку необходимо произвести на каждый радиатор, предназначен для стравливания воздушных пробок;
  • Манометр. Устанавливается после котла и позволяет следить за давлением в системе;
  • Аварийный клапан. Вступает в действие, если по ряду причин давление в трубах становится критическим;
  • Клапан для травки воздуха. Также устанавливается на вертикальном отводе после котла, служит для штатного вывода воздуха попавшего в трубы или образовавшегося в них.

Все описанные выше устройства, работая в комплексе, обеспечат достаточный уровень защиты труб, котла, насоса, и остальных элементов системы. Следовательно, вашу безопасность. Экономить на них не нужно, они приобретаются один раз и на весь срок эксплуатации сетей отопления.

Перед насосом рекомендуется установить также фильтр, отсекающий мелкий мусор, который по тем или иным причинам попадает внутрь сетей отопления. Грамотно спроектированная и построенная сеть прослужит верой и правдой многие годы, в то время как халатное отношение на этапе проектирования и монтажа может повлечь за собой печальные последствия.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
