Установка противопожарных клапанов в системе вентиляции

Ассортимент клапанов

Сегодня на рынке представлен широкий ассортимент клапанов огнезадерживающих с электроприводом различных видом и торговых марок. Можно купить российские и импортные модели. Высоким спросом пользуется продукция: Belimo, Клоп, КПУ. Устройства бывают не только стандартными по типу заслонки, но и многоступенчатыми. Они характеризуются минимальными вылетом за пределы корпуса, то есть могут устанавливаться в стесненном пространстве. Различаются изделия с разной геометрией: цилиндрические и прямоугольные. Устройство могут иметь одну или несколько секций, соединенных через теплоизоляционный материал, от его параметров зависит общая огнестойкость конструкции. На оборудовании используются электрические приводы различных типов:

  • плавкая вставка;
  • электромеханический привод;
  • тепловой замок;
  • электромагнитный электропривод;
  • реверсивное устройство.

Этот модуль позволяет клапану работать в автономном режиме. Высоким спросом пользуются устройства с ручным приводом, приводящимся в действие с пульта оператора. Не менее популярны модели, где заслонка работает по нескольким сигналам, например, от теплового замка и реверсивного привода. На российских гражданских и промышленных объектах преимущественно устанавливаются такие модели: 125 ОКС, 230-T, BLF, BLF-230, BLF230, L-BF230-T.

Веза с электрическим приводом

Производители клапанов в России

На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:

  • ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.

  • ЗАО «Вингс-М» — специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.

  • ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.

  • ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.

Выбор клапана

Для выбора клапана учитываются несколько характеристик:

  • тип и назначение — клапан дымоудаления или противопожарный;
  • предел огнестойкости, который является основной характеристикой, которая определяет пожарные и технические свойства устройства; его можно узнать в документации к конкретному изделию;
  • размеры, которые зависят от воздуховода, места установки и скорости движения воздуха;
  • тип привода, который приводит в движение заслонку клапана;
  • сопротивление;
  • вес;
  • цена.

Все характеристики подбираются во время проектирования исходя из многих факторов. Также не стоит забывать о сопротивлении на противопожарном клапане, от которого зависят потери давления в сети и, как следствие, необходимость выбора более мощного вентилятора. Сопротивление рассчитывается по тем же принципам, что и для других устройств в вентиляционной сети.

Каждое изделие отличает коэффициент местного сопротивления, который используется при расчете. Аэродинамические характеристики каждого типа клапана отличается. Это является также одним из факторов, которые влияют на выбор. Все данные по каждому клапану обычно указаны в каталогах производителя, с которыми необходимо ознакомиться при проектировании.

Назначение противопожарных клапанов

В соответствии с нормативными документами противопожарный клапан для систем общеобменной вентиляция, кондиционирования и отопления воздухом является устройством для предотвращения попадания в комнаты продуктов сгорания, или удаления их из места возгорания.

Противопожарный клапан для вентиляции в некоторых модификациях применяется для удаления задымлений, газа, или продуктов сгорания из жилых и общественных помещений, тамбуров, коридоров, лифтовых шахт и других мест.

В общем, согласно технической литературы, противопожарным клапаном называется дистанционно или автоматически управляемое устройство для перекрывания вентиляционных воздуховодов или отверстий в ограждающих конструкциях здания. Как классифицируются и какие бывают клапаны?

Советы по выбору

Перед тем как купить ту или иную модель, необходимо определиться с тем, для чего конкретно нужна заслонка для вентиляции, где она будет монтироваться и какие функции она должна выполнять.

В первую очередь следует обратить внимание на следующие критерии:

Тип вентиляции. Например, в случае естественного воздухообмена со слабым потоком воздуха может быть более рациональным установить вытяжной вентилятор и уже дополнительно к нему подобрать обратный клапан.
Конструктивные особенности вентиляции. Так, для канала с квадратным сечением, заслонку рекомендовано брать также квадратную.
Размер устройства зависит от габаритов вентиляционного короба. Для частных домов чаще всего подходят устройства с сечением 10 см.
Условия окружающей среды

Особенно важно учесть температуры вне помещения. Некоторые модели не приспособлены для работы при морозе.
Наличие или отсутствие вентилятора

При установке клапана в систему принудительной вентиляции параметры устройств соответствовать друг другу. Сила потока, которую создает вентилятор, должна быть достаточной для открытия створок клапана.
Материал, из которого изготовлена заслонка, должен соответствовать материалу воздуховода.

Правильно подобранный клапан улучшит воздухообмен в помещении, а срок его эксплуатации будет максимально долгим.

Разновидности

Вентиляционные противопожарные клапаны разделяются на разновидности:

  • Нормально закрытый – характеризуется применением в системах, отвечающих за вывод результатов горения. На начальной стадии заслонка закрыта, чтобы обеспечить блокировку доступа кислорода к каналам. При пожаре происходит открытие заслонки, и дым забирается из помещения, в котором начинается распространение огня;
  • Нормально открытый – располагается в классических вентсистемах на междуэтажных пространствах. Первоначально заслонка открыта. В ситуации возникновения пожара заслонка происходит закрытие заслонки, которая перекрывает канал. В результате исключается площадь наличия возгорания;
  • Дымовой дроссель – рассчитан для установки в больших помещениях, где предполагается размещение огромного числа людей (коридор, холл, зал). Функционирует при пожаре, удаляя газовые смеси;
  • Клапан двойного действия – представляет собой сочетание открытого и закрытого устройства. На начальном этапе дроссель закрыт. При появлении пожара происходит закрытие заслонки для предотвращения распространения пожара. При прекращении огня изделие в открытом состоянии отсасывает вещества горения из помещения.

Применительно к зоне крепления клапан вентиляционный противопожарный разделяется на две категории:

  • Канальный – размещается в вентиляционной системе и шахте лифта;
  • Стеновой – устанавливается на внешних стенах здания.

В отдельную категорию выделен газовое устройство, применяемое в помещении, где есть доступ газа. Его функционирование осуществляется посредством преграждения газа в автоматическом режиме при возникновении огня. Изделие оснащено датчиком, который чувствителен к увеличению температуры. При повышении температуры происходит остановка поступления газа к таким устройствам как котел, газовая плита. Клапанный элемент размещается возле приборов и техники.

Еще известен отсекающий вид клапана, монтаж которого осуществляется в местах пересечения воздушными каналами стен или иных конструкций. Изделие способствует ограничению перемещения дыма из главного воздуховода к периферии.

Клапаны классифицируется, также, по климатическому признаку. Изготавливаются устройства, которые будут применяться при низких температурах воздуха. Они считаются морозостойкими. Для работы в морских условиях производятся клапаны морского типа, эксплуатируемые при повышенной влажности.

Главные принципы

Поскольку продукты горения насыщены токсическими веществами, их хаотическое распространение нужно остановить. Плотность дыма выше, и он стремительно распространяется из очага возгорания как внутри помещения, так и в смежные зоны, включая лестничные пролеты и коридоры — наиболее вероятные пути эвакуации.

Иногда достаточно даже маленького очага тления, чтобы заполнить дымом огромное пространство, поэтому во время пожара система вентиляции не должна работать в обычном режиме.

Система дымоудаления выводит наружу скопившийся дым с минимальным распространением за воздуховоды дымоудаления. Одновременно системой подпора воздуха создается избыточное давление в соседствующих с очагом пожара участках и на путях эвакуации, чтобы препятствовать задымлению этих зон и способствовать работе спасателей.

По принципу работы выделяют системы дымоудаления статистического и динамического типа:

Статистическая система дымоудаленияБлокирует дым в одном месте за счет отключения вентиляции. Ограничение притока воздуха сдерживает, а то и вовсе гасит пожар, а дымоудаление производится механическим путем, например, через фрамуги оконных проемов или дымовые люки.
Динамическая система дымоудаленияРассчитана на частичное отключение вентиляции при пожаре, чтобы за счет работы вентиляторов и клапанов погасить огонь перепадом давления. В этом случае необходима не только автоматика дымоудаления, но и нагнетание воздуха в определенные зоны, чтобы остановить распространение дыма или создать безопасный коридор для эвакуации.

Также нужно учесть, будет ли система дымоудаления с естественным (фрамуги, дымовые люки, оконные проемы для подвальных помещений и т.п.) или искусственным побуждением (состоит из щита управления, вентиляторов и , каналов вентиляции, вентиляторов подпора воздуха, ).

При срабатывании пожарной сигнализации автоматически или вручную открываются вентиляционные люки и окна, чтобы вывести наружу дым, избыточное тепло и продукты горения. Благодаря этому пути эвакуации и другие помещения свободны от дыма, что способствует спасению людей и имущества.

Поскольку фонари и люки дымоудаления обычно монтируются в верхней части здания, перемещение воздуха в их направлении усиливается за счет открытия приточных окон.

В более сложных системах ту же функцию может выполнять противопожарная вентиляция, совмещающая изоляцию возгорания, автоматику дымоудаления и нагнетание воздуха по вентиляционным каналам.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

  • электровентилятор;
  • фильтры для очистки воздушного потока;
  • нагревательные элементы.

Такие устройства обладают следующими плюсами:

  • способность работать независимо от общей системы проветривания;
  • добавочная очистка воздуха;
  • контроль уровня влагосодержания.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

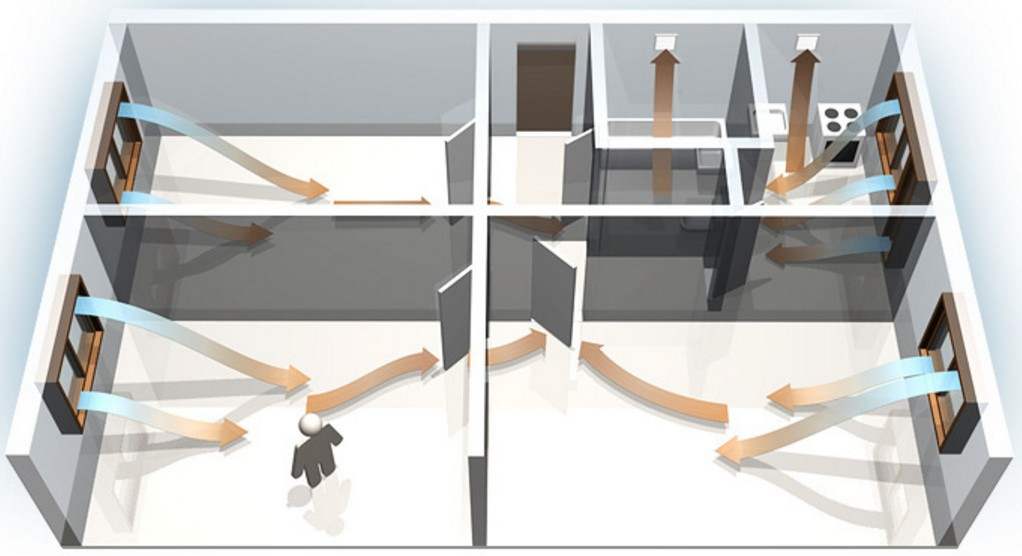

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Виды воздушных клапанов для вентиляции


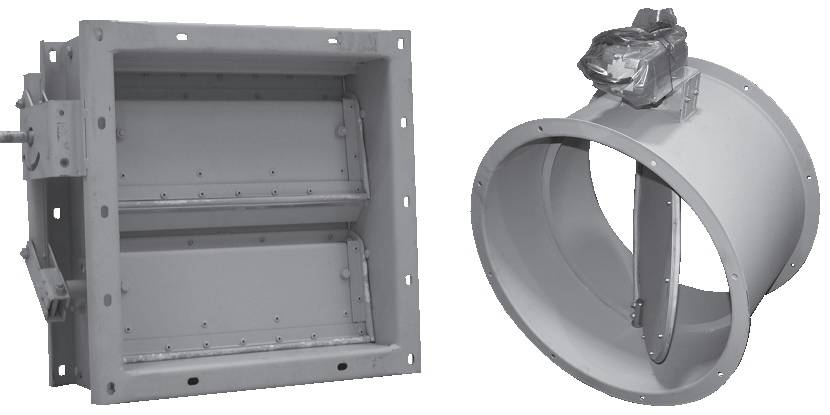

Некоторые виды вентиляционных клапанов

Существует несколько классификаций, по которым подразделяются заслонки для вентиляции:

  • по назначению;
  • по форме;
  • по функциям;
  • по способу управления.

В делении по назначению принято выделять следующие группы устройств:

Воздушные клапаны. Их основное назначение – регулировка подачи газа. Их используют при работе с негорючими газами, дымами и взвесями. Температура перемещаемого потока не должна превышать 80 °С.

Максимально допустимое давление — 1500 Па. Область применения: склады, квартиры, овощехранилища и прочее.

Противопожарные клапаны. Выпускаются 2 модели клапанов: дымовые и огнезадерживающие.

Взрывозащитные. Особая разновидность противопожарных заслонок. Конструкция выполнена таким образом, чтобы исключить прохождение через нее искры.

Унифицированные. Самый распространенный тип. Применяют в системах кондиционирования и воздушного отопления. Нашли применение как в быту, так и в промышленности.

По форме можно выделить устройства:

  1. круглые;
  2. прямоугольные;
  3. квадратные.

По принципу монтажа выделяют встраиваемые и накладные модели.

Устройства могут различаться по типу привода:

Оснащенные ручным приводом. Они имеют маркировку «Р». На выведенном конце оси расположена или рукоять, или специальный профильный наконечник (в этом случае поворот осуществляется с помощью специального ключа).

Оснащенные электроприводом.  В этом случае наносится маркировка «Э». управление осуществляется посредством сервопривода, находящегося на корпусе клапана. Чаще всего устанавливается в вентиляционные каналы и шахты увеличенного диаметра.

Оснащенные пневматическим приводом. На корпус устройства наносится маркировка «П». От моделей, оснащенных электроприводом, отличаются только самим устройством привода.

Важно упомянуть классификацию, связанную с функциями, выполняемыми клапанами:

  • обратный клапан;
  • аварийное устройство;
  • нормально открытые;
  • нормально закрытые;
  • подпружиненные;
  • вытяжного типа;
  • прочие модели.

Управление клапаном может быть как ручным, так и автоматическим или с помощью пульта управления.

Где устанавливаются противопожарные клапана системы вентиляции?

Для определения мест установки клапанов существуют нормативные документы и требования. Месторасположение устройства зависит от его назначения. Нормально открытые клапаны, которые выступают в качестве огнезадерживающих преград, обычно располагаются в ограждающей конструкции или около нее. Можно выделить три монтажные схемы противопожарных клапанов:

  • непосредственно в стене или другой ограждающих конструкции, при этом к устройству подключаются воздуховоды;
  • в некотором отдалении от ограждающих конструкций, но при этом участок воздуховода от клапана до стены или другого элемента должен обладать пределом огнестойкости не менее чем сам клапан;
  • в строительной конструкции без подключения к воздуховодам, такой клапан обеспечивает переток воздуха между соседними помещениями.

Нормально закрытые (дымовые) клапаны устанавливаются чаще всего в дымовых вентиляционных каналах. Они также должны обладать требуемым уровнем огнестойкости, а внешняя часть, которая видна из помещения может быть закрыта декоративными решетками или другими элементами.

Выбор противопожарных клапанов во время проектирования является важной частью обеспечения безопасности здания. Подбор правильного и качественного оборудования способен спасти жизни и сохранить имущество во время пожаров

Техобслуживание системы

Необходимо учитывать, что в любом случае всем автомобильным системам и деталям требуется со временем обслуживание, включая и ГБЦ. Важным фактором в подобной ситуации является своевременная диагностика

Особое внимание стоит уделять следующим факторам:

качественной работе прокладки, обеспечивающей герметичность;
отрабатыванию клапанов;
важно проверять работоспособность сальников клапанов;
нужно контролировать качество сальников распредвала.

Если с прокладкой случатся неприятности, то масло из системы смазки проникнет в систему охлаждения, а антифриз попадет в полости циркуляции масла. При таком взаимном проникновении мотор станет работать с пониженной эффективностью.

Когда часть масла станет циркулировать с антифризом, то проявится такое явление, как строение двигателя. Через некоторое время двигатель просто перестанет заводиться. Одновременно на приборной панели по индикаторам будет проявляться повышенная температура мотора.

Наличие антифриза в системе смазки окажет негативное влияние на состояние свечей. При выкручивании их можно заметить по нагару, что их «заливает».

КЛОП 1

Клапан противопожарный КЛОП 1 блокирует попадание дыма и его распространение по вентиляционным каналам, использующимся в системах воздушного отопления и централизованного кондиционирования. Может использоваться как в общественных зданиях или промышленных строениях различного предназначения, так и для систем вентиляции устроенных в частном доме.

Производится устройство канального типа с системой управления, оборудованной двумя фланцами и силовым электрическим приводом, размещенным вне воздухоносного канала. Предел огнестойкости зависит от материалов, из которых изготовляется корпус и заслонка устройства. Наиболее популярные модели IE60 и IE90 способные выдержать 60 и 90 мин прямого воздействия огня.

Различные модификации изделия КЛОП 1 могут быть укомплектованы:

  • Автоматическим термальным блокиратором, срабатывающим при 72°С;
  • Силовым агрегатом на электромагнитных катушках, активизирующихся термодатчиком при 72°С;
  • Механическим замком с пружинным приводом, активирующимся тепловым датчиком 72°С или 141°С доукомплектованный микропереключателем между режимами.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Регуляция

Для регуляции положения заслонок сейчас используют сервоприводы. Они контролируются подачей напряжения на устройство. Их выпускают нескольких типов с разными модификациями. Не все из них пригодны для устройства противопожарной и огнезадерживающей вентиляции.

Нужно отметить, что раньше нормально закрытый клапан, который назывался клапан противопожарный огнезадерживающий, допускал применение пружинных приводов с тепловым замком и плавкой вставкой. Он срабатывал при повышении температуры, когда плавкая вставка разрушалась и клапан захлопывался. Но из-за того, что он не может управляться дистанционно в сегодняшних действующих нормативных документах их применение не допускается

Испытание дымоудаления и подпора воздуха

Для выполнения работ требуются анемометры с классом по точности не ниже 1,0 (для замера скорости движения воздуха), манометры с классом по точности не ниже 1,0 (для замера показателей давления) и толщиннометр для замера параметров огнезащитных покрытий. Аэродинамические испытания дымоудаления допускается производить при автоматическом инициировании работы системы после предварительного отключения питания.

Приборы для замера показаний испытаний дымоудаления

Проверка значения выполняется в нескольких точках, количество и размещение которых учитывает размеры и использование помещений. На основании полученных данных вычисляется среднее значение и проверяется на соответствие расчетным параметрам. Проверка показателей дополнительно проводится на наиболее далеко расположенных от вентилятора дымоприемных устройствах по формуле Lвыт = Fвыт * Vвыт * 3600, м3/ч, где:

Lвыт – количество вытягиваемого сквозь приемник воздуха, м3/ч;

Fвыт – площадь отверстия для приема дыма, м2;

Vвыт – скорость удаляемого воздушного потока, м/с.

В лестничных клетках без дыма надземного расположения повышенное давление замеряется в двух вариантах:

  • двери закрываются, замеры выполняются на последнем и нижнем этажах;
  • открывается дверь, выводящая людей из здания.

Количество повторных замеров скорости воздушного воздуха должно быть не менее шести при использовании анемометров крыльчатого типа и не менее десяти при использовании термоанемометров. Места замеров должны располагаться на одинаковом расстоянии друг от друга. Допустимые отклонения от расчетных параметров не могут превышать 15%.

Параметры повышенного давления воздуха для производственных и промышленных зданий устанавливается в пределах:

  • в лестничных проходах 20–150 Па;
  • в лифтах 20–150 Па;
  • в шлюзах 20–150 Па.

Показатели подпора воздуха в лифтах и шлюзах замеряются при открытых дверях лифтовых холлов.

Смотрите видео по теме:

Устройство балансировочного вентиля

Клапаны состоят из нескольких ключевых элементов:

  • корпус с патрубками для присоединения труб и внутренним круглым каналом с расширением вверху (седло);
  • рукоятка регулировки;
  • штуцеры для замеров расхода;
  • шпиндель с конусом (конус опускается в седло при завинчивании и ограничивает проход источника тепловой энергии).


Вид, комплектация и функциональное наполнение балансировочного клапана может различаться в зависимости от выбранной модели. Некоторые модели дополняются сливным патрубком или расходомером.

Парой измерительных штуцеров, которые позволяют замерить объем подачи жидкого источника тепловой энергии на входе и выходе снабжают большинство современных моделей. Также некоторые модели модернизируют за счет запорного сферического механизма, который позволяет полностью ограничить поток теплоносителя или осуществить слив отработанной жидкости.

Автоматизированные вентили имеют вместо вращающейся головки следящий привод. Этот элемент толкает запирающий механизм, а степень перекрытия определяется величиной поданного напряжения.

Типы и размеры

Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:

  • Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
  • Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.
  • Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
  • Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
  • Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.

Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:

  • Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
  • Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
  • Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.

Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.

Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.

Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.

Особенности

Для любого рода технических систем, связанных с обеспечением безопасности при пожаре, очень важно строгое соблюдение норм и стандартов — даже более строгое, чем для «обычных» вещей. Все основные технические стандарты направлены на то, чтобы вентилирующая система дольше оставалась свободной от газообразных и твердых продуктов горения

С этим связана и другая важная задача, которую решают разработчики огнезащитных комплексов – как повысить стойкость продукции к сильному нагреву

Потому довольно большое внимание уделяется отбору материалов и проверке их теплофизических свойств. Продолжительность сохранения качеств при определенной температуре также закреплена официально. Государственный стандарт для пожарных вентиляционных установок был выработан еще в 1969 году

Государственный стандарт для пожарных вентиляционных установок был выработан еще в 1969 году.

Требования ГОСТ 15150 указывают, что при использовании таких устройств:

  • должен строго выдерживаться проектный тепловой режим;
  • недопустим контакт заслонок с влагой, будь то конденсирующейся или поступающей иным образом;
  • необходимо также предотвратить увлажнение управляющих узлов и внешней части.

Категорически запрещено применять аппараты, не имеющие должной защиты, для комплексов трубопроводов, удаляющих агрессивные и едкие вещества. Также подобные аппараты нельзя ставить там, где концентрация разъедающих реагентов в воздухе ведет к потере коррозионной сопротивляемости корпусов.

Принято выделять:

  • нормально открытые клапаны;
  • нормально закрытые клапаны;
  • дымовые устройства;
  • раскрытые и герметичные блоки взрывозащищенного исполнения.

Нормативные требования к противопожарным клапанам

Кроме профильного назначения устройства имеют и дополнительное: контроль качества удаления продуктов горения и огнетушащих веществ. Компоненты системы ППБ регламентируются такими стандартами:

  • СП60.13130.12 — о вентиляции в общественных и производственных помещениях;
  • СП7.13130.13 – о требованиях пожарной безопасности вентиляций;
  • НПБ241.97 – о порядке проверок клапанов;
  • ГОСТ Р53301.13 – о тестировании клапанов на огнестойкость.

Эти нормативы устанавливают требования к любым типам устройств, вплоть до параметров потери плотности при сопротивлении огню.

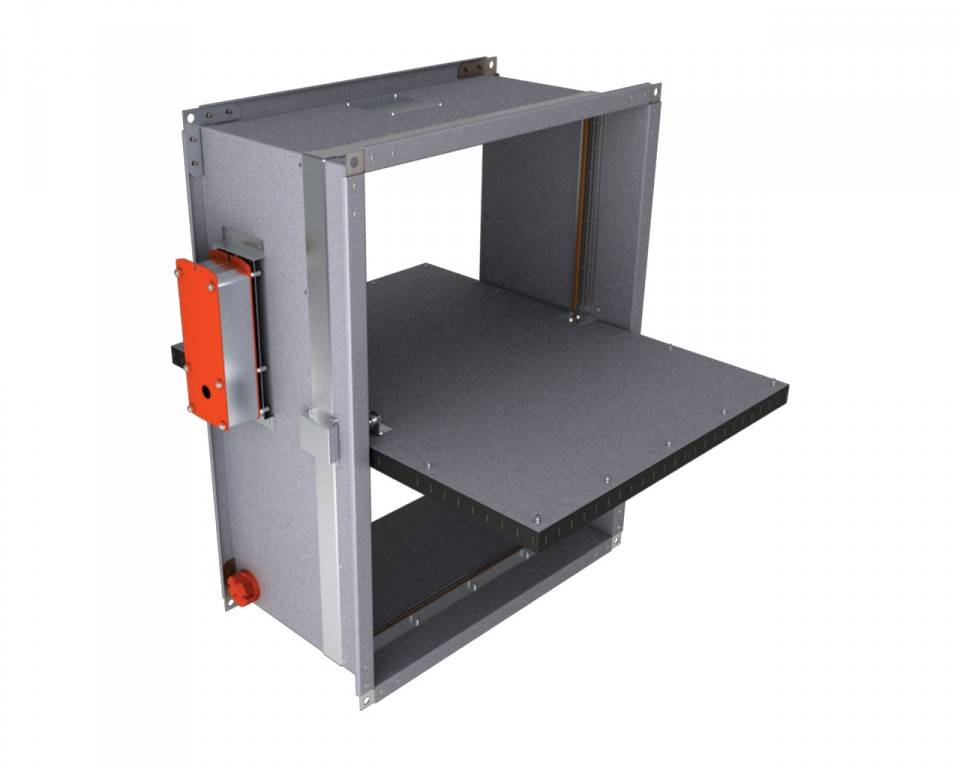

Открытый клапан с электроприводом

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
