Для чего нужен обратный клапан в системе водоснабжения

На что обратить внимание

Обязательно оцените материал лепестка, наличие и материал уплотнения, в применении к характеристикам своей схемы: давлению и максимальной температуре

Задайте себе вопрос, насколько вам важно, чтобы устройство было максимально герметичным. К примеру, если вы подыскиваете арматуру для системы отопления, протечки недопустимы, а материал уплотнения должен выдерживать температуру порядка 130 °С

Другое дело, если вам нужно погружным насосом подкачать воду из колодца в накопительную емкость на даче, но при этом не хочется вынимать насос из колодца. На шланг можно надеть аппарат пружинного типа с пластиковым лепестком. Если оно будет пропускать несколько десятков капель воды в минуту, это не страшно.
При наличии парового отопления вам придется выбирать арматуру без уплотнительных колец и манжет, поскольку сложно найти уплотнительный материал, способный выдержать воздействие температуры горячего водяного пара долгое время. Такой вариант уплотнения называется «металл по металлу». Седло и поверхность лепестка в таких устройствах достаточно плотно притираются друг к другу для обеспечения необходимой герметичности.

В любом случае, будет не лишним выслушать советы и рекомендации специалистов, внимательно изучить инструкцию по монтажу, описание и характеристики изделия. Это позволит не совершить ошибки при выборе достойной модели.

Для чего нужен обратный клапан: назначение и устройство

Независимо от конструкции все рассматриваемые фитинги действуют автоматически, передавая поток жидкости лишь по нужному направлению. Срабатывают они от величины давления жидкости, которое должно быть предварительно настроено. В этом случае путь жидкости открывается, а при соответствующем изменении давления – закрывается. Точность регулирования определяется конструкцией устройства.

Устройства продолжают функционировать даже тогда, когда движение жидкой среды в приводной магистрали (например, бойлера) прекращается. Например, вследствие внезапного отключения энергоносителя – сжатого воздуха или электричества. Обратные клапаны работоспособны при действии в разных средах от жидких до газообразных, включая пар или конденсат. В системах канализации они удовлетворительно работают даже если жидкость засорена мелкими фракциями песка.

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

  • вода поступает в аппарат и давит на запорный орган;
  • пружина, прижимающая запорный орган к седлу сжимается;
  • запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
  • при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

  • подъемные;
  • лепестковые;
  • двустворчатые;
  • гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Принцип работы и виды клапанов

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

  1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
  2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

  • встроенным термоэлементом
  • термоголовкой с выносным температурным датчиком
  • сервоприводом.

Как это происходит, показано на схеме и подробно расписано в другой нашей публикации.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Критерии выбора

Технические характеристики:

номинальный диаметр DN (в РФ – Ду) – приблизительно соответствует трубе. Считается в миллиметрах или дюймах;

  • диаметр посадочного элемента;
  • пропускная способность;
  • тип крепежа;
  • класс герметичности;
  • диапазон температуры эксплуатации.

Перед выбором составляется перечень характеристик трубопровода, где будет использоваться обратный клапан.

Базовые параметры, под которые выбирается запорная арматура:

  • возможности конструкции для подбора крепления;
  • уровень давления;
  • размеры участка.

Маркировка

В соответствии с положениями Центрального конструкторского бюро арматуростроения отечественные изделия обозначаются буквенно-цифровой маркировкой:

  • тип изделия;
  • материал:

тип привода:

материал уплотнителя:

Рекомендованные места установки:

  • после насоса, погруженного в скважину или колодец;
  • после водомерных устройств;
  • перед нагревателем;
  • перед каждым сантехническим изделием.

Правила установки

Разные конструктивные особенности, а также характеристики требуют индивидуального подхода, как установить и какой способ выбрать при строительстве или дома. Прежде всего, надо учитывать поток воды по трубопроводу. Для этого на клапане нанесена стрелка, указывающая правильную ориентацию арматуры.

Требования:

  • межфланцевые изделия крепятся между фланцами с обязательной герметизацией уплотнителями;
  • подъёмные устройства точно ориентируются по вертикали, иначе действие золотника окажется неэффективным;
  • муфтовые навинчиваются на резьбу трубы.

Возможные ошибки:

  • невнимательность к направлению потока;
  • неудовлетворительная герметизация – появляются протечки при закрытом запоре;
  • неправильный подбор сечения – возникновение стуков;
  • монтаж недалеко от размещения насоса – появление дребезжания;
  • много льна для обмотки резьбы – угроза раскола муфты;
  • забывчивость при извлечении заглушки или снятии фиксатора запора.

Продлить срок эксплуатации практически в два раза можно за счёт размещения на входе устройства сетчатого фильтра.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

Установка и регулировка кранов

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

  • Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
  • На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Обзор популярных моделей

Вот небольшой список моделей обратных клапанов, сочетающих в себе разумную стоимость и хорошее качество.

Модельописаниецена
V107Присоединяется посредством муфт. Используется преимущественно в водопроводных сетях. Материал изготовления – латунь и нержавеющая сталь. Также возможно применение для масляных жидкостей. Монтируется в  вертикальном и горизонтальном положениях. Трехлетний срок службыОт 76 рублей до 760.
19ч21брКлапан дискового типа, который можно устанавливать на водопровод с холодной водой. Фланцевый тип соединения. Деталь производится из резины, бронзы и чугуна.От 360 рублей до 445
16ч42рМодель используется для работы с насосными установками. Есть сетка, которая фильтрует воду. Материал изготовления – чугун и резина. Достаточно дорогая модель, однако она полностью оправдывает себя.От 2200 рублей до 3600

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Зачем и где нужны такие клапаны

Есть целый ряд ситуаций, когда использование устройства не просто желательно, а необходимо. Давайте узнаем, где и зачем чаще всего устанавливают эти устройства.

Во-первых, на водопроводы в домах, где горячая и холодная вода подаются раздельно – через свои стояки с разными уровнями давления. В процессе открытия смесителя, когда подается и холодная, и горячая вода одновременно, жидкость продавливается от большего к меньшему давлению, в результате чего горячая вода может попасть в стояк для холодной или наоборот. Исключить это поможет только запорный клапан.

Во-вторых, в газовых или электрических бойлерах. Такие накопительные приборы заполняются посредством напора холодной воды, которая при последующем нагревании повышает давление в системе и, уже будучи горячей, начинает стремиться назад в холодную магистраль – клапан перекроет неверный ход жидкости.

Схема: подключение обратного клапана

В-третьих, в системе автономного отопления с несколькими контурами, отличающимися назначением и теплоносителями. В этом случае у кожного отдельного контура собственное гидравлическое сопротивление и свой циркуляционный насос разной мощности – запорный клапан не позволит мощному насосу спровоцировать возвратное движение воды в контуре с более слабым насосом.

В-четвертых, на глубинный насос скважины. Тут все просто: насосное оборудование может размещаться на глубине в десятки метров – в случае прекращения работы установки при отсутствии запорного клапана вода будет стремиться «выйти» из трубопровода в скважину, что недопустимо.

Теперь вы знаете, что функционирование систем водоснабжения и отопления без обратного клапана было бы очень затруднено. Это устройство призвано поддерживать бесперебойную работу системы и предотвращать аварийные ситуации, а значит, оно способно принести огромную пользу: существенно облегчить и обезопасить ваш быт.

Автоматический воздухоотводчик

На рынке представлены в основном итальянские и немецкие модели автоматических воздушников. Это – Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. В основном встречаются воздушные клапаны так называемого поплавково-клапанного типа.

Конструкция

В корпусе из латуни или нержавеющей стали находиться поплавок. К нему одним из краев присоединен простейший шарнирный механизм, который имеет название «коромысло». К другому краю механизма прикреплена игла (стержень). Когда корпус заполнен водой, то игла находится в спокойном состоянии и клапан остается перекрыт. Но как только в корпусе воздухоотводчика накапливается воздух, то уровень воды, а вместе с ним и поплавок, опускается. Игла вместе с «коромыслом» приходит в движение. Когда игла заходит в подпружиненный золотник, то нажимает на шток, который перемещаясь, открывает отверстия для выпуска воздуха. Так работает автоматический воздушник.

Чтобы была возможность снять автоматический воздухоотводчик, не опорожняя всю систему, его резьбовую часть (G1/2″, G1/4″) присоединяют к трубе отопления через клапан-отсекатель.

Это несложное устройство представляет собой бобышку с пластиковой заслонкой. При ввинчивании воздухоотводчика заслонка автоматически открывается, при вывинчивании — закрывается.

При монтаже воздухоотводчика используют обычный рожковый ключ, нижняя часть корпуса воздушника выполнена в форме шестигранника. Во время установки колпачок воздушного ниппеля должен быть перекрыт.

Неисправности клапана и способы их устранения


то воду не сливают

Чтобы автоматический воздухоотводчик не засорялся, имеет смысл поставить непосредственно перед ним механический фильтр.

Очень часто воздухоотводчик делают разборным. Соединение корпуса и крышки происходит через специальное кольцо. Если оно разрушается, то это приводит к протечке. Купить такое кольцо в розницу вряд ли получиться. Проще воспользоваться фум-лентой или силиконовым герметиком.

Если воздушник смонтирован с отклонением от вертикали, то он будет подтекать. Тут одно спасение — демонтировать, заглушить штуцер и установить в новом месте строго вертикально.

Причиной течи может быть перекосившийся поплавок. Его легко поправить самому, при разборке.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

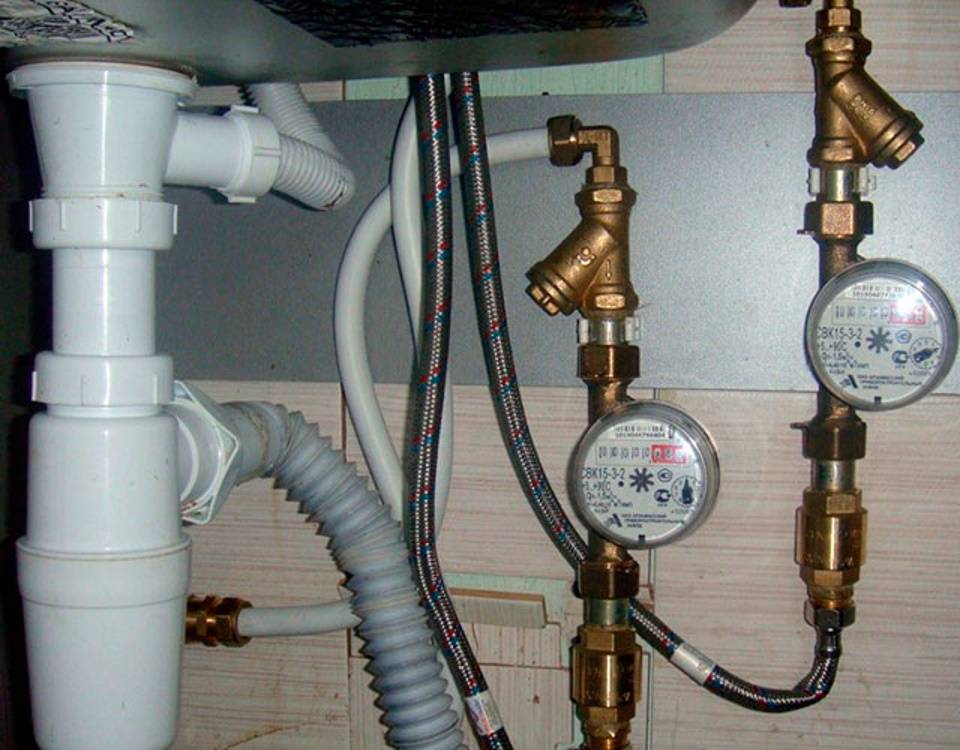

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Тип подключения

  1. Нередко в системе присутствуют паразитные потоки жидкости. Именно они предполагают установку устройства с высоким гидравлическим сопротивлением, каким является лепестковый обратный клапан. Лепестковый клапан должен монтироваться строго горизонтально, иначе его затвор не будет работать, что способствует оттоку воды в обратную сторону.
  2. Если предусмотрен байпасный узел, лучше всего использовать здесь шариковый обратный клапан, поскольку его гидравлическое сопротивление равняется нулю.
  3. Если вы собираетесь ставить обратный клапан в точке подпитки системы отопления, то здесь лучше установить устройство с тарельчатым затвором, рассчитанное на работу с высоким давлением жидкости.
  4. Отдавайте предпочтение современным типам устройств, к которым относятся обратные клапаны в корпусе из латуни и нержавеющей стали.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

Рис.1.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

  • Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
  • Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
  • В замкнутых системах на устройствах подпитки;
  • Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Виды конструкций

Мы разобрались,зачем нужен обратный клапан на водопроводе и как он может крепиться в системе, теперь рассмотрим основные разновидности, применяемые в системах водообеспечения чаще всего.

Межфланцевые клапаны

Рассмотрим основные особенности подобных систем:

Их главные преимущества – небольшие размеры и достаточно демократичная цена

Этот вариант наиболее компактен, что особенно важно в местах, где наблюдается острый дефицит пространства.

Инструкция по установке крайне проста: элемент просто зажимается в крепежном узле, главное – поставить его в правильном положении, чтобы система открывалась по направлению движения потока.

Основной рабочий узел – прижимной диск, который держит пружина определенной жесткости. Под давлением потока система открывается, а когда он ослабевает – пружина закрывает диск и предотвращает вытекание жидкости.

Системы, в которых существует вероятность гидроудара, используют двухстворчатые механизмы, с их помощью достигается высокая степень защиты

Система представляет собой два полукруга, укрепленных на оси, которые закрываются в случае возникновения обратного потока, для смягчения ударов на многих механизмах предусмотрены амортизирующие узлы.

Двухстворчатые системы очень быстро реагируют на изменение направления потока

Лепестковые конструкции

В таких системах запорный узел реализован следующим образом:

  • Главный элемент – специальный золотник-захлопка, ось которого располагается выше проходного отверстия. Под давлением потока захлопка поднимается и система наполняется.

  • При снижении давления, конструкция захлопывается, что приводит к повышенному износу, поэтому лучше выбрать вариант с амортизирующей системой.
  • Главное преимущество подобных вариантов – способность работать в трубопроводах больших диаметров.

Так выглядит обратный поворотный клапан изнутри

Шаровые механизмы

Этот вариант отличается от других по следующим критериям:

  • Система представляет собой узел, внутри которого располагается шар, двигающийся по специальной наклонной полости.
  • Поток может поднять шар, двигаясь только в одном направлении, когда оно меняется, шар опускается – и перекрывает полость.

Еще один интересный вариант системы

Обратные подъемные клапаны

Этот тип изделий используется довольно часто и работает следующим образом:

  • Главный элемент – подъемный золотник, двигающийся вверх-вниз. При достаточном давлении воды в трубах он поднимается и пропускает поток, при падении давления он опускается в седло и перекрывает систему.
  • Если вы проводите монтаж своими руками, помните, что узел должен располагаться на горизонтальных участках трубопровода так, чтобы ось клапана находилась в строго вертикальном положении.

Помните, что этот вид плохо переносит среды, в которых присутствуют механические частицы и другие загрязнения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
