Какие бывают водяные насосы для отопления

Описание и особенности

Насос циркуляционный для отопления – это небольшой узел замкнутого отопительного контура, который применяется в сочетании с пластиковыми и металлическими трубами. От его места установки будет зависеть интенсивность движения воды в контуре, направление движения воды и успех общей системы отопления.

К особенностям относят движение воды только в одну сторону. Поэтому в зависимости от поставленной задачи, насос ставят на подачу или обратку. Таким образом, он либо забирает нагретую воду от котла и толкает ее к батареям, либо стоит на обратке и доставляет остывшую воду обратно в котел.

Характеристики циркуляционного насоса

Очевидно, что современные системы отопления нельзя строить без насосов циркуляции. Это связано с тем, что трубы из пластика, которые сегодня активно применяются, чаще скрывают под полом и в стенах. Именно поэтому нельзя соблюсти наклон для естественной циркуляции. Поэтому ставят насосы, которые толкают воду в контуре принудительно.

Еще, сегодня распространены такие системы отопления, как водяной теплый пол. Без насоса, он попросту работать не будет. Для справки, под одним этажом дома 10 на 10 может быть до 400 метров трубы соответствующего диаметра. Воду в трубах теплого пола сможет толкать только насос или группа установленных насосов в контуре.

В зависимости от того, насколько большой контур отопления, выбирается циркуляционный насос для дома нужной мощности. Нередко, для лучшей циркуляции, контур отопления делят на теплый пол, первый и второй этаж, где на каждое направление ставится отдельная единица оборудования движения воды.

Обязательное условие работы – это наличие розетки 220 В. Кстати, большинство насосов должного качества поставляется без шнура. Придется купить его отдельно и поставить самостоятельно. Еще одной особенностью является то, что насос никогда не вваривается в замкнутый контур наглухо.

Американки для установки циркуляционного насоса

Т.е, его нужно поставить так, чтобы иметь возможность извлечь его в любой момент. Поэтому в контуре применяются американки. Это своего рода гайки, имеющие небольшой ход для доступа к оборудованию. Несмотря на это, соединение американок – это резьба, которая прижимает насос плотно, не давая утечки под прокладку.

Подключение

Посредством центрального винта из труб выведите лишний воздух. При правильно проведенных работах из специального отверстия начнет сочиться жидкость. Для насоса с ручным управлением следует вывести воздух перед началом работы: его надо включить на пару минут и открыть клапан, повторив действия пару раз.

Насосный агрегат подключается после запуска системы, когда трубы заполнены и выпущен весь воздух. Это нужно делать перед каждым запуском устройства.

В системах с естественной циркуляцией при подключении к электросети используют предохранитель-автомат, чтобы можно было производить отключение. Его устанавливают на расстоянии от котла не менее 0,5 м.

В конструкциях с принудительной циркуляцией устройство начинает работать, когда включается тепловое реле. Когда производится установка дополнительного насоса в систему отопления дома, необходимо, чтобы он и встроенный прибор работали одновременно. Для этого новый агрегат также подключите к реле или к встроенному параллельным способом.

Если у вас электрокотел – насос подключите сразу к нему. Это позволит циркуляционному устройству срабатывать только тогда, когда осуществляется подогрев воды.

Безопасная эксплуатация циркуляционного агрегата возможна при использовании розетки с заземлением.

Самостоятельная установка насоса в систему отопления дома возможна только соблюдая все правила монтажа и учитывая нюансы подключения.

К этому вопросу нельзя относиться легкомысленно, понадеявшись на «авось», чтобы не подвергать риску свою семью. Точное следование всем требованиям обеспечит вашему дому тепло и комфорт.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Тепловой насос Просто и недорого 1

Watch this video on YouTube

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух – вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

  1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
  2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
  3. Подключить терморегулирующий клапан и заизолировать его.
  4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Монтаж

Заниматься самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Виды котлов

Для отопления частного дома используются 3 вида котлов:

  • Газовые;
  • Электрические;
  • Твердотопливные;

Газовые агрегаты выгодно использовать, если регион газифицирован. Существуют одноконтурные и двухконтурные модели котлов, различающиеся возможностями. Одноконтурные только согревают теплоноситель, двухконтурные одновременно предоставляют горячую воду. Однако объем жидкости ограничен, не подойдет для постоянного использования. Достоинства газовых котлов: невысокая стоимость, компактность, низкая масса. Недостаток: сложность ремонта в случае повреждения теплообменника.

Электрические модели работают за счет преобразования электроэнергии в тепловую. Стоимость ниже, чем у газовых. Намного безопаснее, работают без шума, не выделяют продуктов горения. Существует три вида нагревательных котлов, работающих на электричестве: на трубчатых электронагревателях, электродные, индукционные. Наиболее дорогие и совершенные — индукционные. Практические не образуется накипь, способны работать с любым теплоносителем. Жидкость прогревается быстро. Коэффициент полезного действия — 99%.

Твердотопливные котлы работают как традиционные печи, в которые добавляют водный контур для обогрева жидкости. Работают на торфе, дровах, угле. Устройство котла потребует установки дымохода.

Существует несколько видов отопительных сетей, различающихся эффективностью, принципом работы. Выбор зависит от размеров помещения. Перед монтажом необходимо подготовить план работ. Для циркуляции лучше смягчить воду. Можно использовать устройства – смягчители, дистиллированную воду.

Средняя оценка

оценок более 0

Поделиться ссылкой

Производители

Насосы этой категории, вне зависимости от фирмы, после окончания эксплуатационного срока подлежат замене, так как велика вероятность остановки из-за внезапных поломок

Разделение агрегатов проводится по производителям, так как каждый из них акцентирует внимание на производительности, стоимости и надежности, то и конечные характеристики насоса отличаются

Европейские – как правило, все работают в среднем или высоком ценовом сегменте и предлагают высокое качество. Снижение цены происходит за счет оптимальных конструктивных решений и маркетинговой политики, в том числе и переноса производства в Китай.

  • Высоким качеством и работоспособностью выделяется немецкий производитель Grundfos – эти модели оснащаются энергосберегающими технологиями. Заявленный срок эксплуатации не менее 10 лет.
  • Компания Wilo также выпускает качественные промышленные и бытовые модели, в основном с электронным управлением.
  • DAB – Италия. При регулярной профилактике, насосы работают безотказно. Компанией затрачивается много средств для устранения шума в насосах сухого типа.


Европейские производители циркуляционных насосовИсточник obzortop.com

Китайские – кроме цены стоит обратить внимание на компанию. Хорошо зарекомендовали себя модели компании Oasis

В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации

Хорошо зарекомендовали себя модели компании Oasis. В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации.

Российские – также как и остальные участники, работают согласно европейских ГОСТов и выполняют все требования по безопасности.

  • Среди российских производителей наиболее известна фирма «Саблайн Сервис» бренд UniPump. Изготавливает насосы различной направленности. Модели отличаются невысокой стоимостью и использованием наиболее рациональных технологий.
  • Wester принадлежит компании «Импульс». Выпускает продукцию в ограниченном ассортименте. Насосы отличаются хорошей сборкой и использованием деталей с высоким запасом прочности.
  • Компания Джилекс модели «Хозяин» и «Циркуль». В линейке присутствуют насосы для небольших контуров и 2;-3 этажных систем.

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

  • Q – объем теплоносителя, который прокачивает насос в м3/час.
  • P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
  • Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
  • 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

  • Р = 100 х 173 = 17300 Вт;
  • далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Рекомендации по правильной установке насоса

Чтобы доступ для обслуживания насоса был удобным, следует осуществить правильное подключение агрегата. На практике при монтаже насоса следует учитывать основные правила установки:

После установки циркуляционного насоса к нему должен иметься всегда доступ, чтобы в случае поломки, его можно было беспрепятственно починить или поменять.

  1. Обе стороны насосного агрегата должны обязательно быть оснащены специальными шаровыми кранами, необходимыми при осуществлении технического обслуживания всей системы отопления или в процессе демонтажа агрегата.
  2. Необходимо оснастить всю систему фильтром с целью ограждения устройства от воздействия мелких частиц, приводящих к повреждению установки и ее компонентов.
  3. Поскольку вода, проходящая через систему отопления, является далеко не идеальной, то для нормальной работы насосов потребуется дополнительная защита. Поэтому отопительный байпас сверху необходимо снабдить клапаном, который должен быть вмонтирован. Выбрать можно любой клапан: автоматический или ручной. Его предназначение — это выпуск воздушных пробок, образующихся в трубах, его клеммы должны быть направлены четко вверх.
  4. Относящийся к виду мокрых моделей насос требуется установить в горизонтальном положении, чтобы он был полностью погружен в воду, а не только отдельной частью. Неправильная установка может нанести рабочей поверхности агрегата повреждения, а проведенная установка окажется бессмысленной.
  5. Для повышения рабочего потенциала конструкции необходимо выполнить специальную обработку всех креплений и соединений в системе средством для герметизации.
  6. Необходимо следить за соблюдением последовательности в процессе соединения насоса и креплений.

Эксплуатационные особенности

Устройство водяного насоса для отопления должно подбираться в соответствии с отопительной системой. Так, если купить насос большей мощности, то получится большее потребление электричества, что спровоцирует шумы в трубах. Хотя такой шум не всегда возникает из-за неправильной работы прибора, нередко их провоцируют пустоты в трубах и батареях, то есть воздушные подушки. Для удаления этих проблем есть специальные клапаны.

После того, как воздух выведется, а система будет запущена, ей придется поработать некоторое время, после чего вновь повторить процедуру по спуску воздуха. После того, как система будет очищена, а водяной насос для отопления дома отрегулирован, систему можно запускать на полную мощь.

Еще недавно было настоящей проблемой запустить отопительную систему после простоя в теплый период из-за скопившихся отложений. Об этом можно забыть.

Это значит, что вам будет достаточно включить режим «деблокировка», и проблема решена.

Современный водяной насос для отопления дома чаще всего имеет стальной корпус и валы с подшипниками из керамики. Такой выбор материала позволяет агрегату работать практически бесшумно.

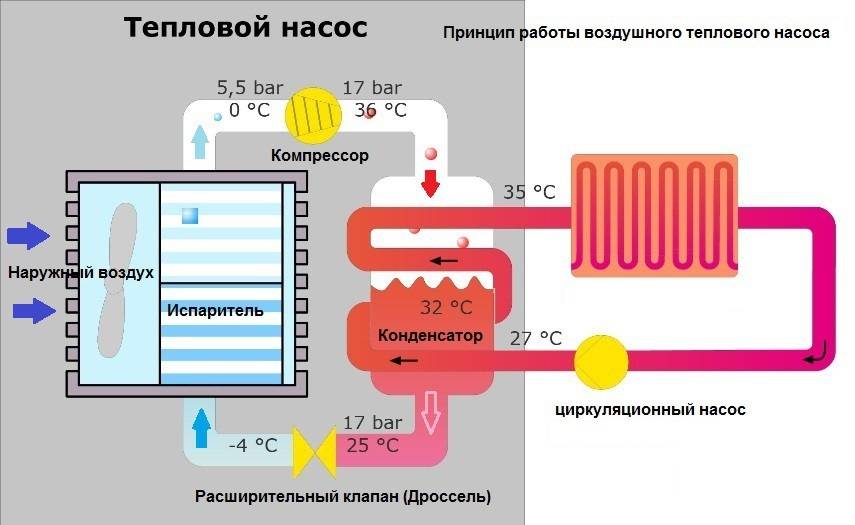

Что такое тепловой насос (ТН)

Возьмем для примера обычный бытовой холодильник. Внутри морозильника вода быстро превращается в лед. Снаружи находится горячая на ощупь радиаторная решетка. От нее тепло, собранное внутри морозильной камеры, передается комнатному воздуху.

То же самое, но в обратной последовательности, делает ТН. Радиаторная решетка, расположенная снаружи здания, имеет гораздо большие размеры, чтобы собрать достаточно тепла из окружающей среды для обогрева жилья. Теплоноситель внутри трубок радиатора или коллектора отдает энергию отопительной системе внутри дома, а затем нагревается снова вне дома.

Устройство

Обеспечить дом теплом — это более сложная техническая задача, чем охладить небольшой объем холодильника, где установлен компрессор с морозильным и радиаторным контурами. Почти так же просто устроен воздушный ТН, который получает тепло из атмосферы и подогревает внутренний воздух. Добавляются только вентиляторы для обдува контуров.

Получить большой экономический эффект от установки системы «воздух-воздух» сложно из-за малого удельного веса атмосферных газов. Один кубический метр воздуха весит всего лишь 1,2 кг. Вода примерно в 800 раз тяжелее, поэтому теплотворная способность тоже имеет многократную разницу. Из 1 кВт электрической энергии, потраченной устройством типа «воздух-воздух», можно получить только 2 кВт тепла, а ТН «вода-вода» дает 5–6 кВт. Гарантировать такой высокий коэффициент полезного действия (КПД) может ТН.

Состав компонентов насоса:

  1. Система отопления дома, для которой лучше применить теплые полы.
  2. Бойлер для горячего водоснабжения.
  3. Конденсатор, передающий энергию, собранную вовне, к теплоносителю внутридомового отопления.
  4. Испаритель, отбирающий энергию у теплоносителя, который циркулирует во внешнем контуре.
  5. Компрессор, который перекачивает хладагент от испарителя, переводя его из газообразного в жидкое состояние, повышая давление и охлаждая в конденсаторе.
  6. Расширительный клапан, устанавливается перед испарителем для регулирования потока хладагента.
  7. Внешний контур укладывается на дно водоема, закапывается в траншеи или опускается в скважины. Для ТН типа «воздух-воздух» контуром служит наружная радиаторная решетка, обдуваемая вентилятором.
  8. Насосы перекачивают теплоноситель по трубам снаружи и внутри дома.
  9. Автоматика для управления по заданной программе обогрева помещения, которая зависит от изменений температуры наружного воздуха.

Внутри испарителя теплоноситель внешнего трубного регистра охлаждается, отдавая тепло хладагенту компрессорного контура, а затем насосом перекачивается по трубам на дне водоема. Там он нагревается и цикл вновь повторяется. В конденсаторе происходит передача тепла системе отопления коттеджа.

Альтернативное топливо для насосов

Использовать углеродное топливо в виде дров, угля, газа для работы ТН вовсе не нужно. Источником энергии служит рассеянное в окружающем пространстве тепло планеты, внутри которой находится постоянно действующий ядерный реактор.

Твердая оболочка материковых плит плавает на поверхности жидкой раскаленной магмы. Иногда она прорывается наружу при вулканических извержениях. Вблизи вулканов встречаются геотермальные источники, где даже зимой можно купаться и загорать. Тепловой насос способен собирать энергию практически повсеместно.

Для работы с различными источниками рассеянного тепла существует несколько типов ТН:

  1. «Воздух-воздух». Извлекает энергию из атмосферы и нагревает воздушные массы внутри помещения.
  2. «Вода-воздух». Тепло собирается внешним контуром со дна водоема для последующего использования в вентиляционных системах.
  3. «Грунт-вода» (геотермальные). Трубы для сбора тепла располагаются горизонтально под землей ниже уровня промерзания, чтобы даже в самый сильный мороз получать энергию для подогрева теплоносителя в отопительной системе здания.
  4. «Вода-вода». Коллектор раскладывают по дну водоема на глубине от трех метров, собранное тепло нагревает воду, циркулирующую в теплых полах внутри дома.

Существует вариант с открытым внешним коллектором, когда можно обойтись двумя скважинами: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой. Такой вариант возможен только при хорошем качестве жидкости, потому что фильтры быстро засоряются, если в составе теплоносителя имеется слишком много солей жесткости или взвешенных микрочастиц. Перед монтажом надо обязательно сделать анализ воды.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильная работа ТН обеспечивается бурением большего количества отверстий в земле. В них опускают петли герметичного внешнего контура. Затем скважины закупоривают с помощью тампонажа из смеси глины и песка.

Маркировка насоса

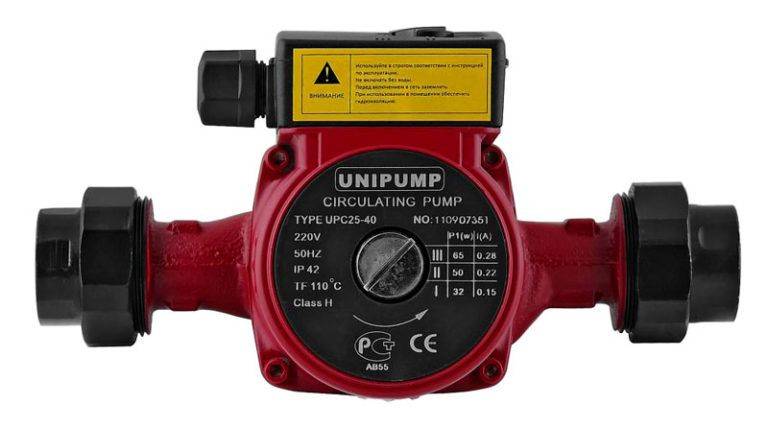

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

  • тип устройства (чаще всего это UP — циркуляционный);
  • тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
  • диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
  • напор в дециметрах или метрах (может отличаться у разных производителей);
  • монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

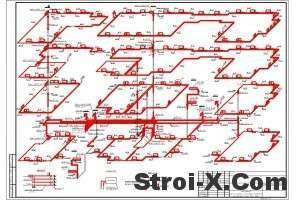

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

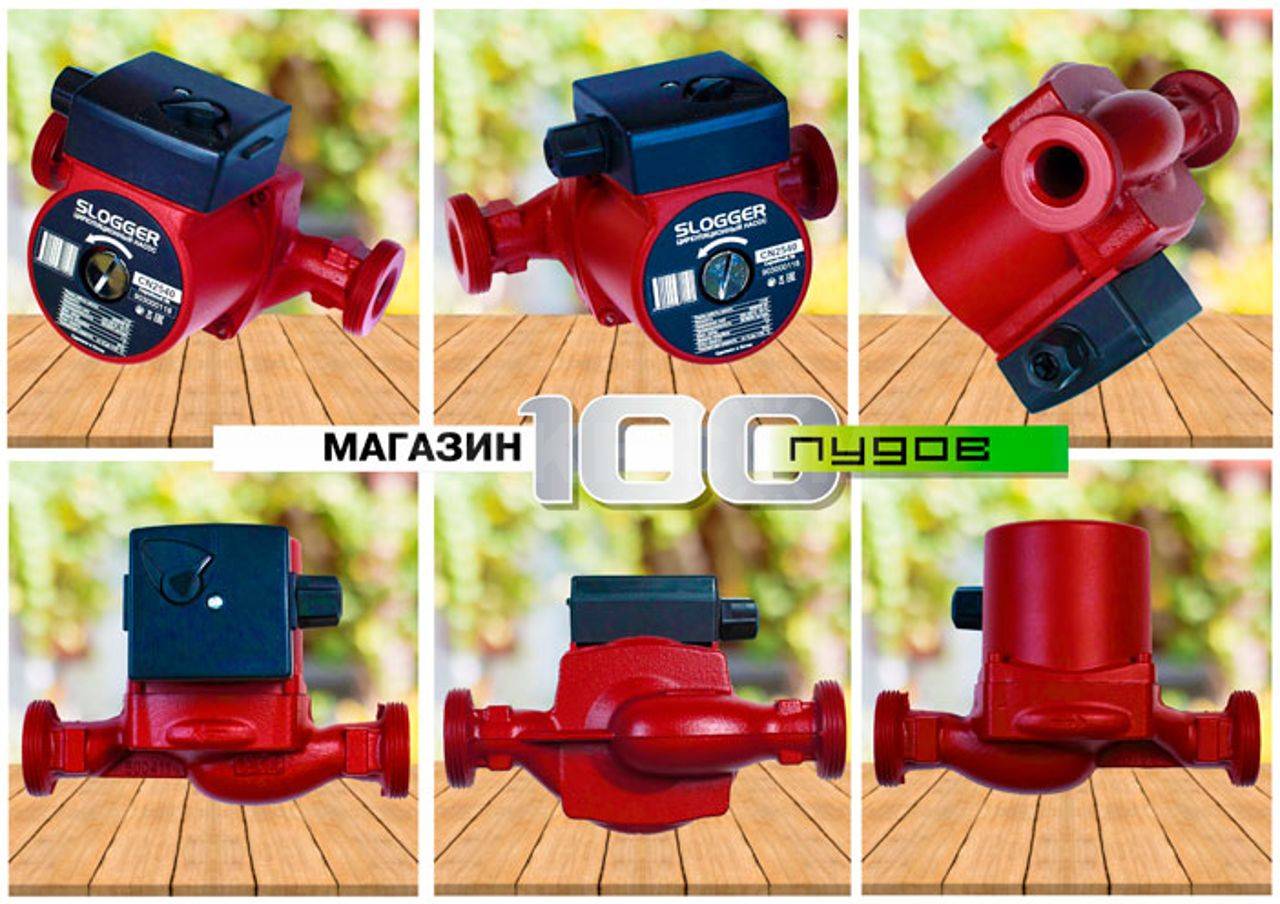

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

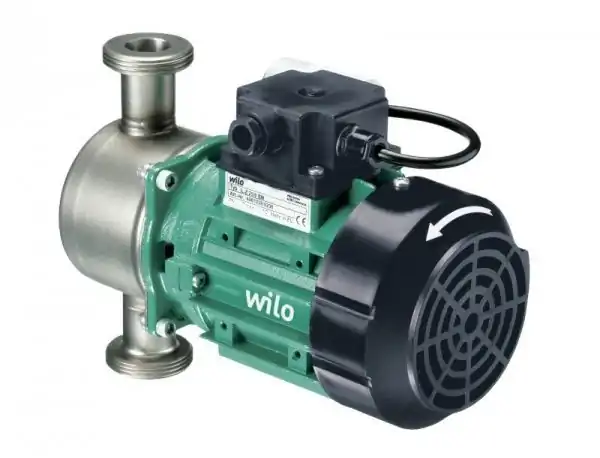

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Подводим итоги

Существует две основные точки зрения на отопительные системы. Так, люди старой закалки, в пользовании у которых находятся советские обогреватели АГВ против того, чтобы в системе были лишние элементы. Пользователи с современным видением не понимают, как отопительная система может работать без водяного насоса.

Что можно сказать по этому поводу? Правда есть на обеих сторонах! А дело все в том, что отопительные системы старого и нового образца работают по разному принципу. К примеру, современные агрегаты практически все рассчитаны на то, чтобы совместно работать с водяными насосами. Именно поэтому грамотный выбор насоса для системы отопления будет влиять на тепло и уют вашего дома, причем без разницы, в каком регионе нашей большой страны вы живете.
