Правильная глубина заложения канализации в доме: нормы СНиП, ошибки и примеры расчетов

Как снизить стоимость прокладки труб

Для снижения финансовых вложений в устройство канализационной системы, с целью получения экономической выгоды минимальная глубина заложения канализации может быть выполнена по возможности на предельной наименьшей отметке.

  • раскройте возможность подсыпки земли в определенных участках сети
  • применяйте качественные, с улучшенными прочностными свойствами, канализационные трубы
  • разыщите возможность заложения коммуникаций на меньших глубинах, используйте перекачивающие насосные станции

Выполнение вышеперечисленных мероприятий поможет значительно сократить расходы, объемы, сложность работ.

Ревизия при заложении канализации фото

После строительства канализационной системы ее хозяин находится в состоянии волнения по поводу возможного возникновения каких-либо инженерных проблем в сети. В процессе эксплуатации канализационных сетей проблемы могут возникнуть, но для их избегания в проекте должны быть запланированы работы по сооружению сети в соответствии с требованиями СНиП и другой нормативной документацией. При воплощении проекта в жизнь необходимо строго проследить тщательное выполнение проектных изысканий строительной бригадой.

Как неоднократно повторялось в данной статье, наиболее значимой величиной в проектировании строительства канализационной сети является глубина заложения трубопровода канализации и уже от ее запланированной величины на различных участках территории укладки канализации зависят следующие основные составляющие проектов – это ее стоимость, сложность конструкции и объемы выполняемых работ.

Укладка и утепление канализационной трубы видео

Принципы определения минимального уклона

Итак, для того, чтобы определить уклон ливневой канализации по СНиП, обращается внимание на:

  • тип водовода;
  • диаметр прокладываемых труб;
  • покрытие поверхностей.

Как было сказано, при использовании 200 мм труб уклон должен быть не менее 0,7 см, причем уклон должен обеспечиваться на каждом погонном метре. Что касается труб d=150 mm, то здесь уклон уже немного больше, порядка 0,8 см/м.

Стоит отметить, что в строительных нормах и правилах также прописан пункт о том, что если есть острая необходимость, то величина уклона на определенных участках может быть уменьшена. Для труб 200 мм минимальный показатель составляет 0,5 см, а для 150 мм он не должен быть меньше 0,07 см.

В этом же документе регламентируется и максимальная величина уклона, она составляет 1,5 см/м.

Труба ливневой канализации, диаметром 200 мм

Все нормы и правила нужно соблюдать, потому что в противном случае может существенно повыситься риск засорения.

Например, если сделать сильно большой уклон, то вода будет уходить слишком быстро, соответственно, оседающий с нее песок будет заиливать поверхность трубы изнутри.

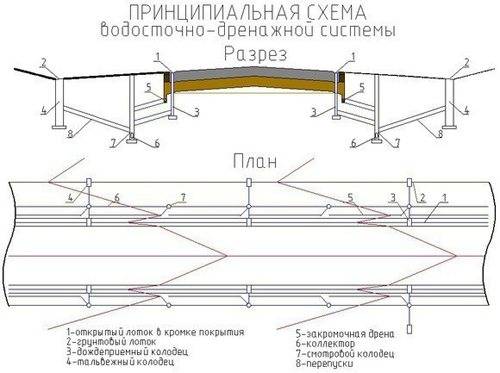

Уклон ливневой канализации открытого типа

Что касается уклона ливневой канализации открытого типа, то его величина определяется типом поверхности, например, там, где канавы асфальтированные — 0,3 см/м, а где со щебнем и булыжником, то 0,04-0,5 см/м.

Правила укладки канализационных труб

Начинают монтаж чугунных канализационных труб от того места, где труба выходит из здания и продолжают до места соединения трубы с центральной канализации или до патрубка септика.

От стен здания трубы укладывают в траншею, разворачивая каждую раструбом против движения стоков. То есть в наклонной траншее раструб должен быть соответственно ниже гладкого конца трубы.

Когда трубы разложены, их старательно очищают со всех сторон от земли и прочих загрязнений. После этого проверяют наличие и целостность всех уплотнителей из резины,  проводят предварительный замер вхождения трубы в раструб. Для облегчения процесса используют смазку на основе силикона или жидкое мыло.

Предварительный замер вхождения трубы в раструб

При соединении труб их вставляют друг в друга не до упора, а оставляя сантиметровый зазор (можно заранее для удобства поставить метку).

Возможно, Вас заинтересует информация-монтаж канализации в квартире

Если у трубопровода предусмотрены повороты, то в таких местах используют повороты с углом градусов. Использование отводов с прямым углом 90 градусов не разрешается.

Варианты укладки канализационных труб

При укладке труб обязательно следует проверять правильность уклона.

На этапе монтажа труб устанавливают ревизионные (смотровые) колодцы для контроля работы канализационной системы и облегчения процесса чистки при возникших засорах.

Монтаж трубопровода и ревизионной трубы

Монтаж трубопровода и ревизионной трубы

После монтажа рекомендуется провести проверку герметичности с помощью мыла (следует смазать места соединения труб, чтобы убедиться в герметичности соединений), произвести пробный запуск системы, затем подумать об утеплении наружных канализационных труб вспененным полиэтиленом (Стенофлекс) или другим материалом.

Монтаж канализационных труб

Утепление канализационных труб

В качестве утеплителей, необходимых для бесперебойной работы канализационной системы в холодное время года, применяют утеплители формового типа или рулонные. Первые производят непосредственно под форму труб и укладывают вместе со слоем гидроизоляции, вторые просто наматывают на трубы вручную.

Также для защиты канализации от промерзания успешно применяют нагревающий кабель, который при установке надежно изолируют от попадания влаги из грунта. Впрочем, всегда можно сэкономить средства и время, если приобрести канализационные трубы для укладки в землю с уже вмонтированным утеплителем.

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

  • пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
  • острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
  • комплекты монтажных резиновых уплотнителей.

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

  • отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
  • переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
  • тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
  • переходные муфты обеспечивают плавный переход между трубами различных диаметров.

Виды канализационных соединений

Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

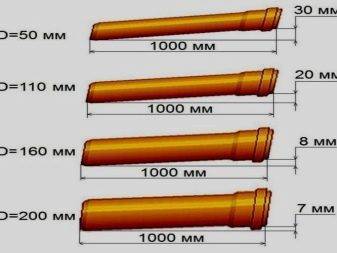

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.


При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

  1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
  2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
  3. Измеряется высота траншеи с обеих сторон до троса.
  4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Важные моменты при монтаже

Важно начинать монтаж канализационной системы с верхних точек. Таким образом выдерживать нужный уклон будет намного легче

При этом раструбы должны быть расположенными против течения сточных вод. На протяжении выполнения всей работы контролируется угол наклона канализационных труб. Это делают либо с помощью уровня или отметок на стене.

Поскольку старая канализация сделана из чугунных труб, то естественно, что современные пластиковые трубы будут в некоторых местах стыковаться со старыми чугунными. Для этого используют специальные фитинги, с помощью которого в отрезок чугунной трубы, находящейся в вертикальном положении, вставляют пластиковую трубу.

При монтаже канализационной системы важнее всего обратить внимание на участки, где труба, лежащая в горизонтальном положении, соединяется с вертикальным стояком. В этом случае нельзя делать это соединение под углом в 90 градусов

Чтобы система идеально работала и при стоке воды не возникали силы турбулентности, делают два перехода в виде колен находящихся в наклонном положении под углом в 45 градусов.

Использование двух переходников с уклоном 45° для перехода трубы из вертикали в горизонтальИсточник rinnipool.ru

Видео описание

Наглядно про нюансы проектирования и монтажа канализации в загородном доме смотрите в следующем видеоролике:

Заключение

На первый взгляд, работа по установке канализационных труб достаточно простая. Но без наличия соответствующих знаний и опыта, нужный результат и правильная работа всей системы не гарантируются. Если знать, как правильно рассчитать угол наклона канализации и выдержать его при монтаже, то вся система будет работать надежно и без сбоев.

Правила установки внешней канализационной системы

При самостоятельном монтаже внешней части ассенизационного трубопровода важно следовать правилам, исполнение которых позволит пользоваться канализаций много лет, не зная проблем

  • Перед монтажом составляют проект, в котором отражают общую схему трубопровода и рассчитывают параметры и количество стройматериалов.
  • Система водоотведения должна быть защищена от переохлаждения в холодный период, поэтому трубы либо укладывают на глубину промерзания почвы, либо утепляют.
  • Идеальная геометрия канализации – прямая, соединяющая вывод внутридомовой канализационной сети с местом сброса нечистот. Если проложить прямолинейный трубопровод невозможно, его рассчитывают таким образом, чтобы число поворотов было минимально.
  • Поворотов под прямым углом следует избегать, если это невозможно, для изменения направления используют два угловых элемента по 45 градусов.
  • Все углы и ответвления оборудуются ревизионными колодцами: тройниками с выведенной выше уровня почвы трубой с заглушкой. Наличие участков ревизии упростит обслуживание системы, контроль за ее состоянием и очистку.
  • Под трубу и по бокам от нее обязательно засыпают и утрамбовывают слой амортизации, сверху трубы засыпают без утрамбовывания – плотные нижний и боковые слои способствуют сохранению геометрии трубопровода, верхний слой – защищает от внешних нагрузок.
  • Ассенизационную сеть можно оборудовать насосом, если его нет, выполняют самотечную систему под уклоном от дома к сборному колодцу.
  • Объем резервуара для сточных вод рассчитывают с учетом количества проживающих в доме людей, объема расходования воды, вида сборного колодца и планируемой частоты откачивания нечистот.

Рекомендуем ознакомиться: Виды дымоходов для печей с системой длительного горения и какой лучше выбрать

Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

  • Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
  • Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
  • В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

  • применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
  • осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.
