Самостоятельное изготовление роликов для ворот откатного типа

Инструкция по сборке откатных ворот

Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

Болтами М8 соединяется угловая рама и откатное полотно.

На отверстия на раме и воротах устанавливаются пластиковые заглушки.

К нижней части откатного полотна прикрепляется направляющая шина.

Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.

В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).

Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты

Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

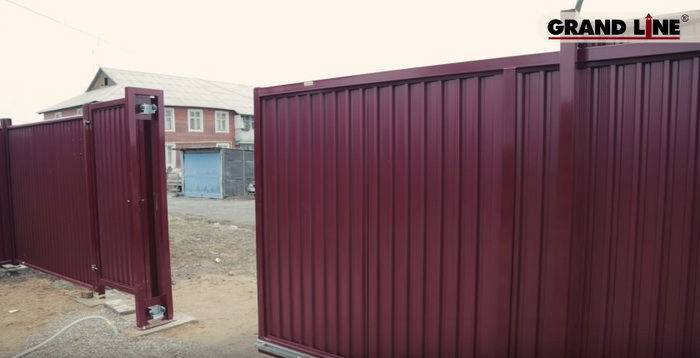

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.

Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

После подготовки крепежей выполняется установка роликовых опор.

В опорную рамку проводится монтаж роликов с помощью небольшой шины.

Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).

По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.

Со стороны уголка надо установить заглушку.

С противоположной стороны установите опорный ролик.

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.

После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.

Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

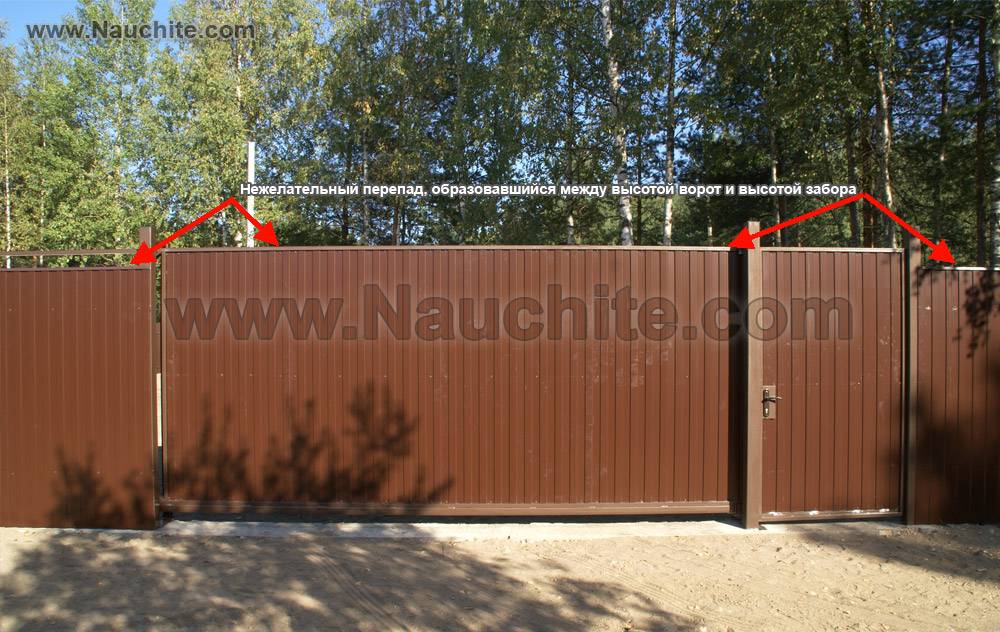

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

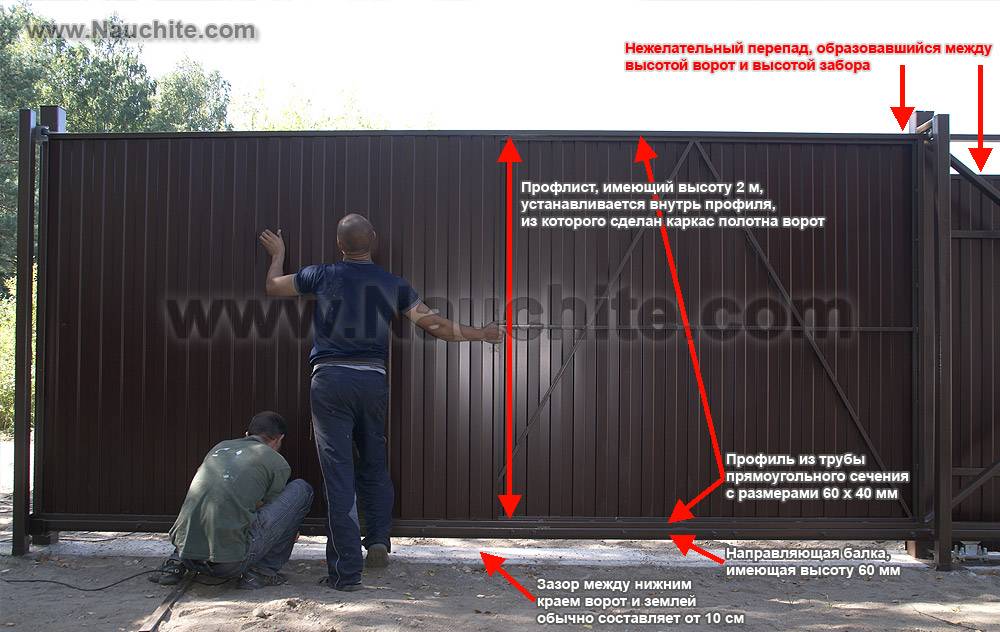

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

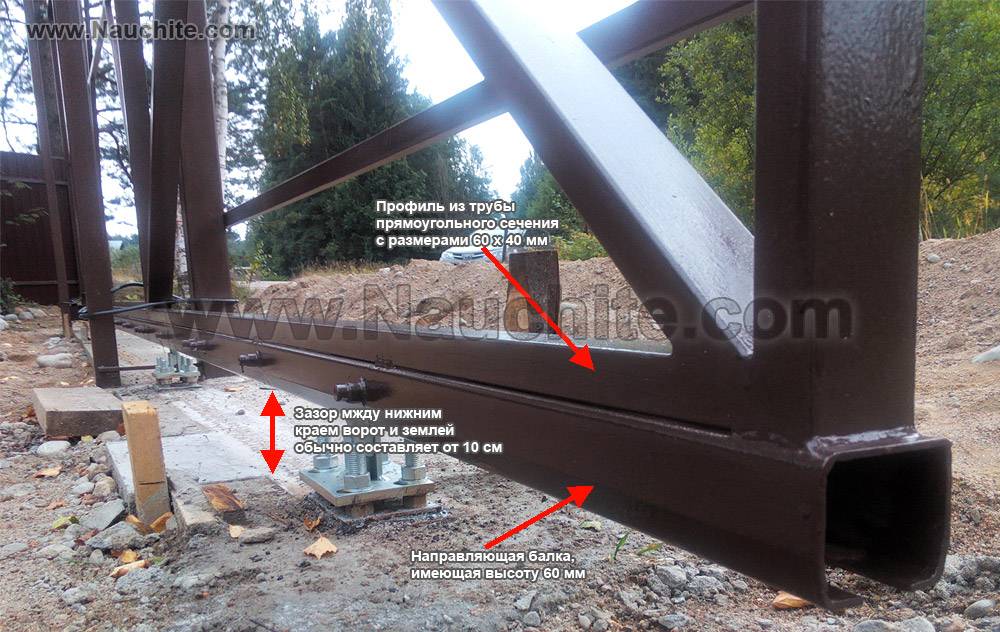

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Это интересно: обслуживание откатных ворот.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора .

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Схемы и чертежи

Ниже приведены примеры эскизов, схем различных вариантов откатных ворот.

Если ширина проезда до 4 м при общей длине ворот до 6 м, а для обшивки берутся легкие материалы, то стандартного набора фурнитуры будет достаточно. Вам не придется делать усиленный вариант.

На схеме выше наглядно показано расположение основных деталей ворот (отмечено цифрами), указаны ключевые размерные параметры (обозначены большими английскими буквами).

Чертеж откатных ворот для ширины проема 4 метра

Если вы решили сделать раскатный механизм сами, то строители советуют брать консоль 70*60*3,5 или 86*94*5 мм.

На картинке выше показана подробная схема размещения всех элементов фурнитуры для смонтированных откатных створок.

Вот вариант откатного механизма с фундаментом.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Механизм для откатных ворот: купить или сделать своими руками

Откатными воротами все чаще пользуются владельцы частных домов и загородных участков.

Такой тип ограждения удобен в эксплуатации в любое время года и при разных погодных условиях, а также отличается прочностью.

И если соблюдать несколько важных правил, ворота откатного типа можно установить самостоятельно.

Это гораздо дешевле, чем заказ услуг специальной монтажной компании. Собственноручно можно монтировать механизм для откатных ворот весьма качественно и быстро.

Правильный выбор при покупке фурнитуры для откатных ворот

Материалы и фурнитура должны быть качественными, чтобы ворота могли хорошо функционировать при любых климатических обстоятельствах, возможных в нашей местности.

Откатные ворота

Чтобы сделать правильный выбор, при покупке необходимо взять к сведению такие особенности:

Фурнитура должна иметь немалый вес. Это дает гарантию, что запчасти сделаны из качественного металла
Однако если они будут чрезмерно тяжелыми, их будет тяжело передвигать, этот факт тоже нужно учитывать.
Нужно подобрать оптимальные габариты створок.
Следует взять во внимание то, насколько часто будут использоваться ворота

От этого зависит выбор материала, из которого сделано главное полотно.
Важно определить, какая ожидается скорость движения ограждений.

Порой немалую роль играют и погодные условия, в которых механизм будет использоваться. А также сложность его установки. Все эти факторы необходимо учитывать, выбирая механизм откатных ворот. Купить его можно у разных производителей, но лучше сотрудничать с фирмами, которые имеют хорошую репутацию и опыт.

Приобретение какой фурнитуры необходимо

Роликовые опоры

Комплект для установки ворот откатного типа состоит из следующих деталей:

  • Направляющего профиля (обычно габариты одного составляют около семи метров).
  • Полимерных или металлических роликовых кареток (комплект должен состоять из двух экземпляров).
  • Роликов для предотвращения качания ворот.
  • Улавливателей створок, которые фиксируют накатной ролик.
  • Концевого ролика (в наборе должна быть заглушка для его монтажа).

Если планируется монтаж автоматических откатных ворот, в комплекте должно быть наличие таких запчастей:

  • Двигателя. Благодаря ему ворота открываются и закрываются. Мощность двигателя зависит от того, какого размера ворота, и какой их вес. Дополнительные консультации можно получить у консультанта непосредственно при покупке товара.
  • Редуктора. Самыми популярными и практичными являются редукторы червячного типа, поскольку они продлевают срок использования ворот.
  • Электрических кольцевых выключателей, преимущественно магнитных, поскольку они отлично работают при разной погоде.
  • Блока управления, который не отличается сложностью механизма и множеством функций. Главное. Чтобы он выполнял несколько простых функций.
  • Пультов для управления на расстоянии.
  • Камер для безопасности, которые не позволят закрыться воротам, пока автомобиль не проехал.
  • Сигнальной лампы, которая показывает водителям и другим людям, двигающимся мимо, что из ворот выезжает автомобиль. Данный элемент приобретать не обязательно, так как он никак не влияет на работу общей системы. Однако его монтаж будет полезен и повысит безопасность эксплуатации автоматических откатных ворот.
  • Зубчатых реек (зачастую их должно быть около четырех метров в наборе). Лучше. Если эта деталь будет из оцинкованной стали, так как данный материал отличается долговечностью и износостойкостью.

Собственноручный монтаж механизма

Монтаж откатных ворот

Чтобы выполнить работу без помощи специалистов необходимо применять все советы, изложенные в инструкции к комплекту, который вы приобрели. Каждый вид откатных ворот имеет свои особенности, из-за чего метод сбора и монтажа может отличаться. Если общая масса всех деталей будет составлять около четырехсот килограммов, то будет достаточно не усиленной системы.

Но когда вес запчастей достигает от шестисот до восьмисот килограммов, фурнитура должны быть особо прочной, чтобы выдерживать такое давление.

Установить механизм для откатных ворот своими руками можно качественно, если заранее продумать все особенности выбора фурнитуры и приобрести качественные материалы и детали у проверенной и надежной компании.

Как сделать ролики для откатных ворот самостоятельно – представлено в видеоматериале:

Установка роликов, кареток и направляющих

Мы рекомендуем использовать для изготовления откатных ворот готовые комплекты, состоящие из роликов, кареток, ловушек и направляющих. Чтобы подобрать нужные комплекты в магазине, учитывайте, что каждый метр ширины ворот дает нагрузку в 100–140 килограмм, в зависимости от высоты и длины полотна. Если высота ворот составляет 2 метра, а ширина ворот 4 метра, то оптимальны ролики и каретки для нагрузки до 500 кг, а длину направляющих определяют исходя из ширины полотна. Для ворот шириной 5 метров оптимальны каретки и ролики под максимальную нагрузку до 600 кг. Длина нижней направляющей должна соответствовать полному ходу роликов, то есть длина полотна плюс ширина ворот и плюс небольшой запас. Длина верхней направляющей равна ширине ворот и расстояния от края заднего столба до каретки или ролика. Обычно это расстояние составляет 1–2 метра.

Подобрав каретки и ролики, а также определив места их установки и длину направляющих, приступайте к установке этих деталей на полотно и опоры. Это одна из самых ответственных операций, поэтому точность установки роликов, кареток и их направляющих должна быть не менее 0,5 мм. Сначала устанавливают ролики и направляющие, затем измеряют расстояние между ними и находят высоту верхней направляющей. Если же вы сначала установите направляющие, а потом под них будете крепить каретки и ролики, то может потребоваться частичная переделка полотна. Каретки и ролики, в зависимости от конструкции, крепят как с помощью болтов и гаек, так и с помощью сварки. При установке кареток недопустимо даже небольшое отклонение от направления движения полотна, в противном случае полотно будет двигаться с трудом, а ресурс кареток и подшипников снизится.

Тщательно подбирайте место для установки ограничительных роликов и ловушек. Отклонение даже на 1 мм от направляющей приведет к тому, что эти детали не смогут выполнять своей задачи и закрывание/открывание ворот сильно усложнится. Поэтому часть мастеров, не слишком уверенных в своих способностях, устанавливать эти детали лишь после навески полотна и регулировки роликов и кареток. В последнюю очередь обработайте зачистным диском (где возможно) и закрасьте грунтовкой все швы, с помощью которых вы крепили ролики, направляющие и другие элементы к опорам.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

  1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
  2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
  3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
  4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
  5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
  6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

  1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
  2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
  3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
  4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
  5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
  6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
  7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

  • лопаты: совковая и штыковая;
  • бетономешалка;
  • сварочное оборудование;
  • шуруповерт (клепочник);
  • рулетка;
  • молоток;
  • болгарка;
  • маркер.
