Как самостоятельно установить распашные ворота

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Как установить распашные ворота

Распашные ворота со съемной конструкцией можно устанавливать аналогично предыдущему варианту. В таком случае выставить высоту створок ворот и калитки значительно легче. Главное, перед тем, как установить распашные ворота, перевязать проволокой навесы, чтобы они не сползли вниз, когда под створки устанавливаются шаблоны, обеспечивающие нижний зазор.

Еще один вариант — заранее установить стойки, а потом прикрепить к ним створки. В этом случае навесы также желательно зафиксировать на стойках и створках на земле, а затем снять створки и выставить столбики

Важно, чтобы верхушки стоек находились на одной линии, иначе их высота будет отличаться. При незначительных перепадах, например до 2 см, просевшие стойки можно приподнять, вставив в навесы шайбы, либо перевесить навесы полностью

Если ворота легкие, то не исключено крепление навесов и на уже установленные стойки. Если же створки имеют большой вес, то лучше воспользоваться первым или вторым вариантом.

Устанавливая тяжелые ворота на стойки с кирпичной или каменной кладкой, многие, даже опытные мастера, допускают грубую ошибку, жестко скрепляя опору и кладку между собой. Это приводит к тому, что все динамические и вибрационные нагрузки, возникающие при открывании и закрывании ворот, а также от внешнего воздействия ветра или человека, передаются на стойку, а от нее — на кладку, которая постепенно разрушается.

Именно поэтому стойки ворот и опоры для пролетов ограждения объединять не следует.

Если возникает необходимость скрыть стойки для ворот, то можно соорудить выпуск кладки.

Особенности установки и настройки автоматики

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

• Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
• Блок управления.
• Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие – ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
• Провода.
• Пульты управления.
• Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

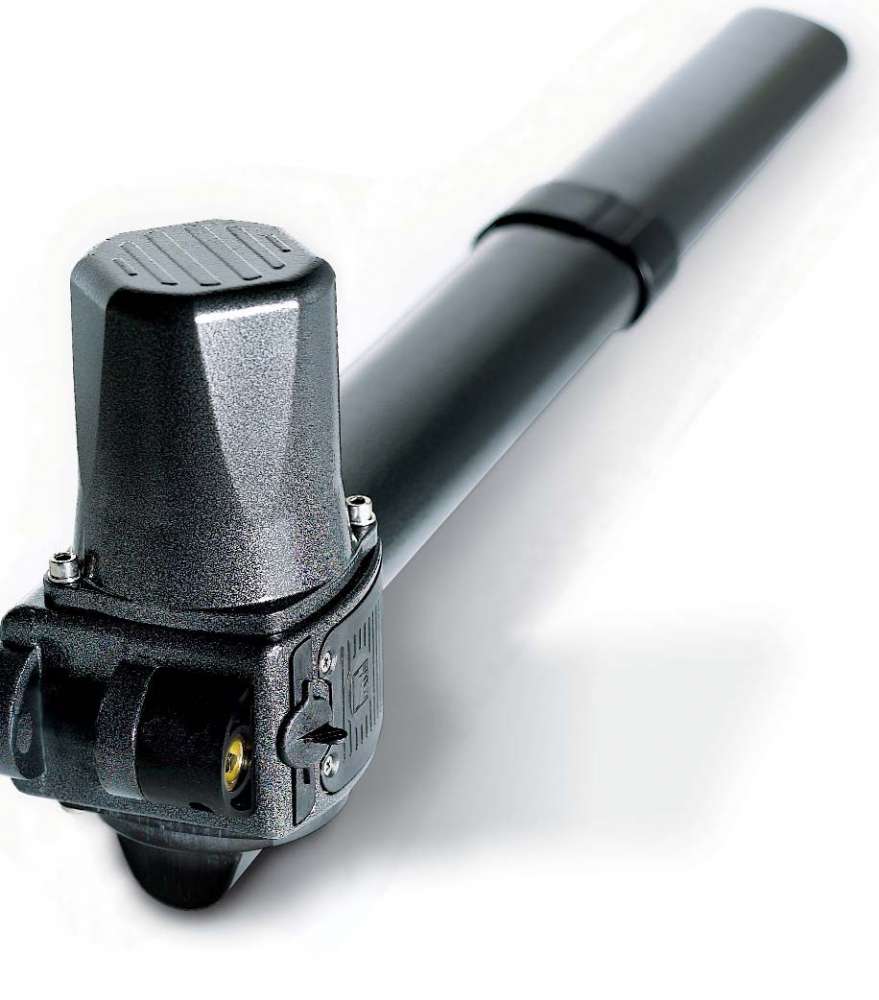

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика.
Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба

Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба.

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Нюансы подключения и настройки

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т.д. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Виды кованых ворот: описание конструкции, фото и эскизные картинки

1. Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
2. Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.
3. Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
4. Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Ворота откатные кованые с фото моделей

1. Опора – специальная опорная закладка для всего механизма ворот.
2. Каркас – рама изделия.
3. Внутренняя зашивка – это часть обычно состоит из ковки и декоративных элементов. Обычно используют разные материалы для оформления таких конструкции. Ведь откатный механизм не всегда может выдержать вес полноценного металла. Зашивка, как мы выяснили может состоять из единого полотна, так и из отдельных элементов. Очень часто для снижения веса используют профлист.
4. Фурнитура и комплектующие.

Подбор материалов для распашных ворот

Это, пожалуй, самый важный момент. Даже великолепно исполненные ворота могут совершенно не смотреться на участке, если они не гармонируют с ограждением участка или цветом крыши дома. Важен единый стиль оформления.

Наиболее распространены изделия из металла в различных сочетаниях.

Несложными в изготовлении являются ворота, выполненные из трубы профильной 60х40 мм и профнастила

В этом случае сочетание кирпича, деревянного штакетника и коричневого профнастила представляется сомнительным. Такое решение может гармонировать только с деревянным домом на участке.

На фото ниже представлен пример более удачного сочетания ворот с ограждением по цвету и стилю. Этот вариант выполнен практически из тех же материалов. Элементы простейшей ковки из прутка доступны для самостоятельного изготовления.

Металлические ворота из профнастила можно украсить элементами ковки

Успешным нужно признать применение в комбинации с металлом сравнительно нового материала — сотового и монолитного поликарбоната.

В конструкции распашных ворот можно использовать вставки из поликарбоната и украсить их художественной ковкой

Достоинствами этого материала являются его высокая прочность, лёгкость в обработке и большой выбор тонировок и степени прозрачности.

Невозможно перечислить или показать всё разнообразие комбинаций различных материалов для изготовления распашных ворот. Успешное решение при минимуме затрат зависит только от исполнителя.

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

I вариант II вариант

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

• плоскогубцы;
• изолента;
• метр (или рулетка);
• электродрель, но может пройти и ручная;
• шуруповерт с разными насадками;
• молоток.

Дополнительные устройства

Въездные конструкции не нуждаются в каких-то дополнительных устройствах. Но могут возникнуть случаи, когда все изделие может быть подвергнуто тяжелым нагрузкам. В частности, это имеет прямое отношение к сплошным воротинам во время ураганов. По этой причине лучше всего использовать самые простые засовы, расположенные в нижней области ворот. Как правило, они изготавливаются из остатков главного изделия. Также это могут быть металлические загнутые прутки, диаметр которых составляет около 1,5 см. Для замочных петель можно применить полоску металла, толщина которой равняется 4 см.

Стоит отметить, что перед изготовлением необходимо заранее сделать схему распашных ворот, подготовить основные инструменты и материалы. Красивая, правильно сделанная конструкция станет не только украшением дачного участка, но и охранным устройством. Самостоятельно сделать ее может при желании абсолютно любой.

Выбор автоматики для распашных ворот

Наиболее часто в качестве устройства для открывания/закрывания ворот применяются линейные и рычажные приводы на электрической тяге, а также гидравлические приводы.

Линейные приводы

Популярность линейных механизмов обусловлена их меньшей стоимостью по сравнению с рычажными и более высокой мощностью и устойчивостью в работе. Их доля на рынке составляет порядка 95%.

Линейный привод нужен для автоматического открытия и закрытия распашных ворот

Особенность конструкции таких механизмов заключается в использовании червячного винта, что позволяет переносить повышенные нагрузки. Важным фактором, определяющим популярность линейных приводов, является также возможность использовать их для открытия ворот как внутрь, так и наружу. Дополнительным достоинством является возможность их установки на узкие столбы.

Приводы ворот рычажные

Главной особенностью таких механизмов является плавная работа при открывании и закрывании, что обусловлено особенностями конструкции.

При выборе рычажного привода необходимо учитывать размеры и вес створок ворот

Мотор-редуктор через червячную передачу приводит в движение рычаги, связанные со створками. Открывание/закрывание производится в любую сторону на угол до 110°.

Подготовка к установке

Перед тем как сделать распашные ворота своими руками, необходимо подготовиться к основным этапам работы. От этого будет зависеть результат сборки и установки конструкции. Подготовительные работы заключаются в нескольких моментах:

1. Разработка эскизного проекта заезда со всеми деталями и составлением списка необходимых материалов.
2. Проверка уже имеющихся дома материалов, которые могли остаться от предыдущих строительных работ, а также включение подходящих элементов в свой проект.
3. Покупка стройматериалов, в соответствии со списком.
4. Изготовление деталей, приобретение необходимых инструментов и недостающих материалов.

Пошаговая инструкция по изготовлению и монтажу ворот

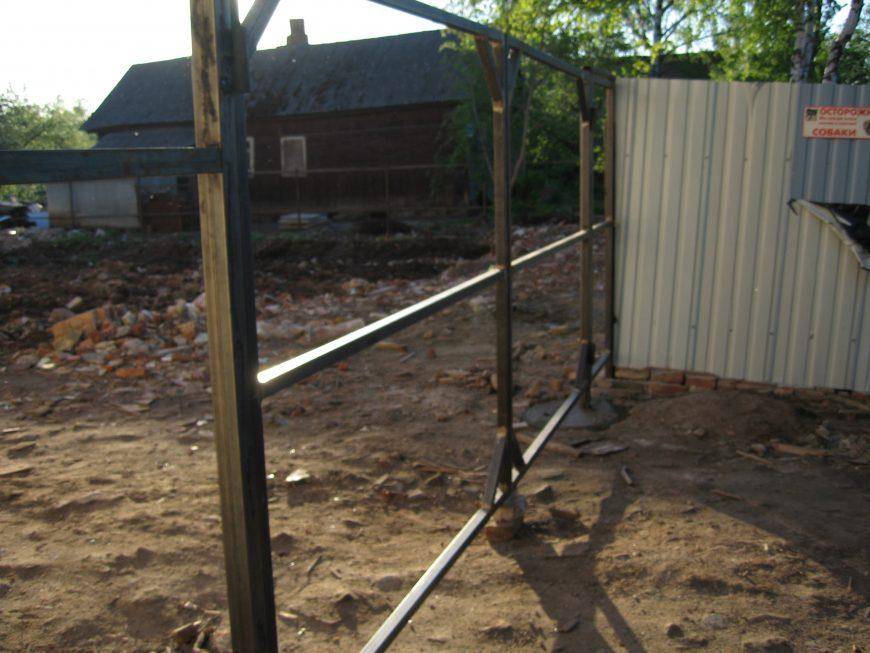

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.
