Устройство ливневки вокруг дома своими силами

Куда обратится, чтобы провести канализацию

Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

Как спроектировать и рассчитать ливневый слив

Для того, чтобы сделать всю работу своими руками, но не потратить лишних денег, необходимо провести заранее все расчеты. Иначе можно получить следующие неприятности:

  • Не просчитать все нюансы. Система не будет справляться с необходимым объемом работы;
  • Сделать все с запасом на глаз. Будут потрачены лишние деньги.

Наиболее точный расчет получится, если имеются следующие данные:

  • Осадки (объем), которые характерны по местности. Их можно разыскать, если изучить СНиП.
  • Когда потребуется удаление талых вод, то информация об уровне снегового покрытия. Здесь же будет нужна частота дождей.
  • Площадь сбора сточных вод.
  • Параметры грунта на участке.
  • Расположение имеющихся в земле коммуникаций.

Когда у вас будут все данные, то вы сможете выполнить все подсчеты по количеству отводимых стоков. В расчете используется следующая формула:

Проект также должен учитывать способ перемещения жидкости к коллектору. Если имеет место такая ситуация, что уклон ливневой канализации недостаточный для самотека, то потребуется использовать принудительный метод с применением насосов.

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

  • Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
  • Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
  • Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

  • Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

  • Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

  • Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Основные понятия

Состоит ливневая канализация из колодцев, соединённых между собой посредством труб. Такая система предназначена не только для сбора лишней воды с дорожек приусадебного участка, но и для защиты фундамента дома от подтоплений, которые могут вызвать его разрушение. Кроме того, перед выводом вод в сточный коллектор или за пределы придомовой территории обеспечивается их очистка от мусора, песка, различных примесей.

1. Элементы. Ливневка в частном доме комплектуется из:

  • расположенной на крыше системы водостоков. Это — водосточные желоба, закреплённые вдоль скосов. Там собираются атмосферные осадки с крыши. Стекают вниз они через смонтированные воронки по водосточным трубам;
  • приёмников осадков. Обустраиваются они на грунте. К их числу относятся пескоуловители, линейные водоотводы, дождеприёмники, приёмные воронки. Расставляются они так, чтобы приём осадков осуществлялся максимально эффективно. Воронки или точечные приёмники обычно размещают под водосточными трубами. В местах с уложенной тротуарной плиткой, на асфальтированных, бетонированных площадках размещают несколько приёмников;
  • линейных приёмников. Ставят их вдоль дорожек с небольшим уклоном. Так обеспечивается нормальное стекание воды;
  • системы хранения, сброса или перераспределения осадков.

Проблема, куда девать с неимоверной быстротой прибывающие осадки, вызывает больше всего вопросов. Во-первых, их можно аккумулировать с целью дальнейшего полива произрастающих на участке зелёных насаждений. Для этого необходимо свести все трубы в одну или несколько больших ёмкостей. В систему полива воды перекачиваются оттуда с помощью насоса.

Современный мир использует ливневку для накопления природной влаги, чтобы использовать ее в хозяйственных нуждах

Во-вторых, когда поливать нечего или девать такой большой объём жидкости просто некуда, ливневые воды можно отводить в расположенный поблизости водоём, сточную канаву или централизованную канализацию. Если реализовать такие варианты невозможно, обустраивается система сброса  воды в грунт, состоящая из закопанных в землю пластиковых перфорированных труб.

2. Типы ливневой канализации. Ливневая канализация загородного частного дома бывает трёх видов:

1. Надземной. Ливнёвка данного типа представляет собой водоотводящие жёлобы в покрытии. Вода по ним выводится в огород/сад или стекает в определённое место.

2. Подземной. Все компоненты системы прокладываются ниже уровня грунта.

Обустраивать такую систему целесообразно лишь на этапе строительства либо при полной переделке участка.

Подземная ливнёвка, в свою очередь, подразделяется на:

  • промерзающую. Зимой и ранней весной она не работает, зато её устройство проще – глубина прокладки менее метра при допустимом минимуме 30 сантиметров;
  • незамерзающую. Укладывается такая ливнёвка ниже отметки промерзания грунта. В каждом регионе она своя. Средней Полосе России характерно значение данного показателя где-то на уровне 150-170 сантиметров. Основной недостаток – высокая стоимость.

3. Смешанной. Часть дождевой канализации делается в грунте, часть – на поверхности земли. Это — оптимальный вариант по объёму расходуемых средств, а также по внешнему виду.

Для устройства подземной системы необходимы траншеи, глубина которых будет зависеть от разных факторов

Каждый конкретный случай предполагает проектирование своей собственной схемы – единой методики нет.  Устройство ливневой канализации в частном доме зависит от особенностей участка: впитывающей способности грунта, рельефа, застройки, планировки.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

  1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
  2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
  3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
  4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
  5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
  6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
  7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
  8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

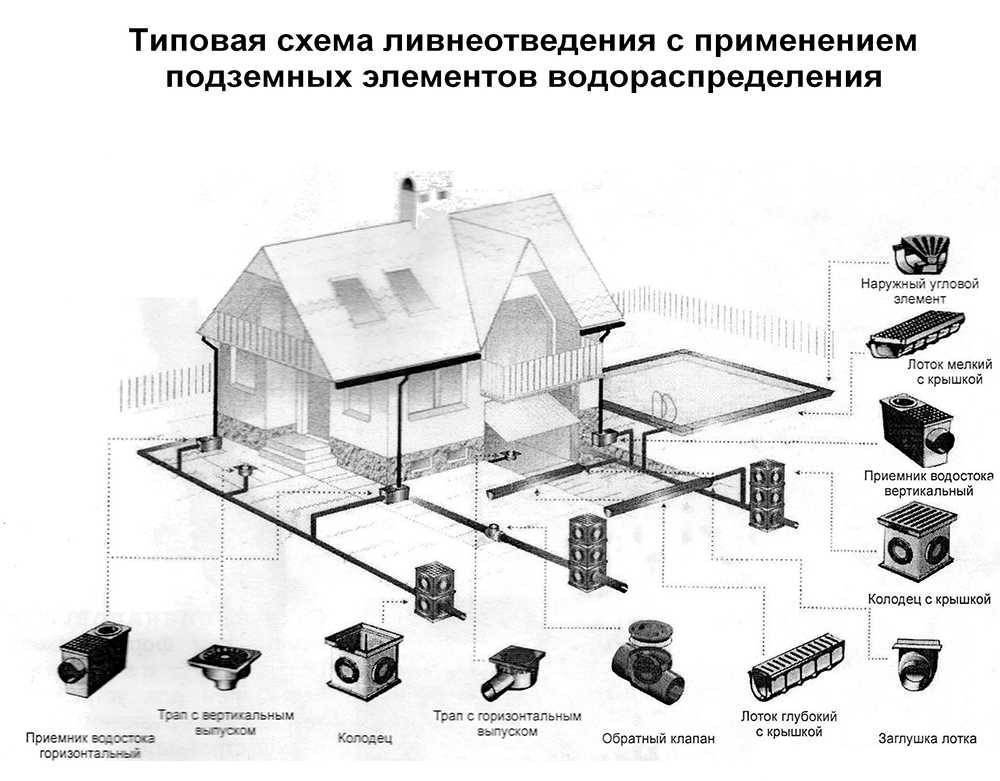

Ливневая канализация в частном доме, схема устройства

Система имеет все устройства, при необходимости и в зависимости от участка можно проектировать канализацию любой сложности и конфигурации.

Все элементы создают систему, она должна включать:

Колодец. Он должен иметь максимально возможный объем. Размер напрямую зависит от возможного количества дождевой воды, габаритов участка и кровли. Удобно его изготовить из бетонных колец. Их вкапывают в почву, над колодцем делают плиту с люком. Если взять бетонную плиту с люком – сверху можно насыпать почву 4-5 см толщиной и высадить газонную траву. Газон, растущий над колодцем, будет немного отличаться по густоте и цвету, если насыпать слой земли 15-20 см, то разницы вы не заметите;
Люк колодца. Эти элементы изготавливают из разных материалов – сталь, чугун, пластмасса или резина, выбирают только с учетом личных предпочтений хозяина дома

Неважно из чего вы делаете колодец, он должен быть на такой глубине, чтобы его верхний срез находился на 15-20 см ниже поверхности почвы. Для установки люка часто из кирпича делают небольшую горловину, это позволит вырастить газон, который не будет отличаться от остальной территории;
Точечные водоприемники

Емкости небольших размеров, их размещают в местах скопления воды – в низких местах площадок, под водостоками. Их изготавливают из бетона или пластика. Бетонные изделия используют при создании глубокой ливневки. Их устанавливают вертикально один на один, до необходимой высоты. Сейчас начали продавать надстраиваемые водоприемники из пластика;
Дренажные каналы. Бетонные или пластиковые желоба, размещают в местах, где собирается много дождевой воды – возле садовых дорожек, вдоль свесов кровли, если нет водостоков. Иногда их устанавливают под водостоки, это удобно, если делая отмостку возле жилого дома, не предусмотрели укладку труб сброса дождевой воды. Ставят такие приемники возле края отмостки. Это позволяет создать ливневую канализацию, не повредив бетонную отмостку;
Пескоуловители. Приспособления, предназначенные для улавливания песка и грязи. Обычно используют пластиковые изделия, они надежны и стоят недорого. Стоять должны эти устройства на длинных участках трубопровода с промежутками друг от друга. Периодически их необходимо чистить, но зато система не засорится и ее не придется чистить;
Решетки. Необходимо брать решетки с крупными отверстиями, чтобы быстрее уходила вода, они бывают:

  1. Чугунные – хороший материал, но с него быстро слезает краска (продержится не более 2-3 лет);
  2. Стальные – самый плохой материал для таких изделий, они быстро разрушаются от коррозии;
  3. Алюминиевые – служат дольше других изделий, хорошо выглядят, самые дорогие;
  • Трубы. Желательно использовать для ливневой канализации пластиковые трубы (рыжего цвета). У них гладкие стенки, благодаря чему осадки быстро стекают. Диаметр труб зависит от количества ответвлений системы, и объема поступающей дождевой воды. Минимальный диаметр изделий равен 150 мм, чем толще трубы вы уложите, тем лучше. Их располагают с уклоном 3% минимум (труба должна опускаться на 3 см на каждый погонный метр) в сторону в сторону колодца;
  • Лотки (открытые желоба), размещают на поверхности почвы или располагают в траншеях закрытые каналы. Их нужно монтировать с учетом необходимого уклона в сторону водосборного колодца. Вода по ним перемещается за пределы участка или в водосборники;
  • Ревизионные колодцы. Бетонные или пластиковые колодцы небольшого объема, их размещают на длинных участках трубопровода, в точках поворота и в местах разветвления труб. Если потребуется с их помощью можно удалить засор.

Совмещенная или отдельная система

В частном доме ливневая канализация бывает открытой, точечной и смешанной. У любой из них есть свое предназначение, и они отличаются по устройству.

Канализация открытого типа

Эта конструкция эффективна и несложна в изготовлении. Система изготавливается как сеть пластиковых, бетонных или стальных желобов размещенных на поверхности почвы. С их помощью вода из водосточных труб, поступает в специальную емкость или общую канализацию. Желоба должны быть накрыты сверху специальными декоративными решетками, предотвращающими попадание в них мусора. Части желоба соединяются и обрабатываются герметиком. Этот вид ливневки способен собирать влагу с очень большой площади, в нее можно направить воду не только с крыши жилого дома, но и с разных площадок, тротуаров и садовых дорожек.

Точечная канализация

При использовании в частном доме точечной ливневой канализации, все трубопроводы необходимо размещать под поверхностью земли. Вода, поступающая с крыш, стекает в дождеприемники, защищенные декоративными решетками, а из них поступает в подземный трубопровод. По ним она уходит в места сбора, или за границы приусадебной территории.

Смешанная ливневая канализация

Эти системы используются при желании снизить затраты труда и денег. В ней могут использоваться элементы любых систем ливневой канализации.

Нередко разные канализационные системы находятся на участке рядом или расположены параллельно, поэтому появляется желание сберечь деньги и совместить разные системы. Например, подключить все системы в уже существующий колодец. Нужно предупредить, что так поступать не стоит, при сильном дожде в колодец поступает много воды – примерно 10 м 2 в час, и он наполнится очень быстро, иногда вода даже начинает переливаться. Если к нему подключена канализация из дома, то вода будет затекать в канализационные трубы, в результате у вас стоки не будут уходить из сантехнических приборов. Когда уровень воды в колодце спадет – внутри останется много мусора, его придется чистить, иначе канализация из дома не сможет нормально работать.

При поступлении дождевой воды в дренажный колодец, все будет еще хуже. Дождевая вода во время ливня поступает в систему, все трубы наполнятся, и она начнет поступать под фундамент. Последствия вас не обрадуют, дополнительно произойдет заиливание дренажа. Чистить эту систему нереально, а чтобы заменить трубы придется потратить много денег.

Вывод один – для ливневой канализации обязательно нужно делать собственный вместительный колодец.

Варианты ливневой канализации

Подземная

Это когда все составляющие устройства расположены ниже уровня земли.

Если этот вопрос рассмотреть с эстетической точки зрения, то здесь есть много положительных моментов.

Но, с другой стороны, чтобы выполнить подземную ливневку, придется проделать большой объем земельных работ и выложить значительную сумму денежных средств.

Такую систему, как правило, оборудуют в случае строительства дома или при основательной переделке всего участка.

Данная установка бывает двух типов:

  • промерзающая,
  • незамерзающая.

Первая разновидность имеет простое устройство, но здесь есть значительный недостаток (название говорит само за себя).

Эта система зимой и ранней весной не функционирует.

Для того, чтобы сделать незамерзающую ливневую канализацию, укладка труб должна вестись ниже уровня промерзания грунта.

О конкретных цифрах говорить не приходится, так как для каждого региона они, разительно отличаются друг от друга. В среднем, эти показатели колеблются в пределах 150 – 180 см.

Наземная

Она не сложная в изготовлении, и при этом, довольно, эффективная.

Что собой представляет данная установка?

Это структура поверхностных желобов, выполненных из:

  • металла,
  • пластика,
  • бетона.

Вода, которая течет по водосточным трубам, сначала попадает в эти каналы.

Только потом она направляется в специальные емкости (рейтинг лучших септиков для загородного дома) или в общую канализационную магистраль.

Поверх лотков должны быть уложены решетки, которые будут препятствовать попаданию в желоба мусора.

Защитная металлическая сетка выполняет, вдобавок ко всему, еще и декоративную функцию.

Материал, из которого она производится:

  • чугун,
  • сталь,
  • алюминиевый сплав.

Наибольшим спросом пользуются решетки из алюминия – у них самый красивый внешний вид и длительный срок службы.

Для предотвращения проникновения осадков внутрь желобов через места стыковки, они заделываются герметиком.

Такая ливневка на участке загородного дома занимает много места по периметру. В нее стекает вода с:

  • крыши строения,
  • дорожек,
  • тротуаров и других площадок.

Следует помнить!

При обустройстве наземной ливневой канализации своими руками, нужно правильно и очень точно рассчитать уклон желобов.

Иначе, не взирая на присутствие поверхностных проточин, вода не сможет по ним стекать.

Она, просто, не будет успевать проникать в водосборники и скапливаться на поверхности грунта и садовых дорожек.

Совмещенная

Это наиболее оптимальное сочетание по внешнему виду и вложению капитала.

К данному виду производства работ прибегают, в основном, когда есть острая необходимость в экономии трудовых и денежных ресурсов.

В смешанную систему входят элементы схемы точечной канализации и компоненты системы открытого типа.

Для системы ливневой канализации, лучше всего, подойдут полиэтиленовые трубы светло-коричневого цвета (они предназначены для наружного применения).

У них намного больший диаметр, чем у аналогичной продукции из другого материала.

В некоторых случаях используют изделия из чугуна или асбеста.

Минимально, допустимый диаметр труб для ливневки – 150 мм.

А вообще-то, чем больше, тем лучше.

При их монтаже нужно соблюдать уклон не менее 3%.

В зависимости от каждого, конкретного случая, необходимо разрабатывать свою собственную методику – в этом случае единых рекомендаций вам дать никто не сможет.

Все земельные наделы имеют определенные особенности, а именно:

  • впитывающий потенциал грунта,
  • топография,
  • застройка,
  • схема расположения здания и т.д.

Для всех владельцев загородных коттеджей будет уместным придерживаться одного общего правила – по возможности, воду нужно отвести, как можно дальше от постройки. Например, ее можно сбросить в пруд, выполненный в форме уличного бассейна для дачи (написано здесь).

Это предписание обязательно к выполнению.

При желании, можно построить ливневую канализацию для нужд частного дома любой конфигурации и сложности.

Особенности прокладки кровельного водостока

Этапы выполнения монтажа ливневой сточной системы аналогичны с принципом прокладки обычной наружной канализации. Но если в частном доме отсутствует кровельная водосточная система, то начинать все мероприятия нужно с её сооружения. Монтаж кровельного водостока предусматривает проведение определённых этапов.

  1. В перекрытии домостроения проделываются отверстия для дождеприёмников. После монтажа и надёжной фиксации элементов дождеприёмника проводится их герметизация в местах примыкания.
  2. Выполняется монтаж сточного трубопровода и стояков.
  3. Все отдельные элементы стыкуются и фиксируются к конструкции частного дома посредством специальных хомутов.

Далее выполняется монтаж лотков в случае с линейной системой отвода дождевой воды или отводной трубопровод, если система точечного типа.
