Ливневка в частном доме

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно
отличается от систем бытового или промышленного типа. Здесь не допускается
присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя
фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается
оттуда по мере наполнения. Это важный момент, поскольку система функционирует
только во время дождя. Если внутри труб окажутся посторонние предметы, они
быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

  • открытая, представленная сетью лотков, по которым отводятся излишки воды;
  • закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке
дачного или частного дома представляет собой смешанную систему. Она состоит из открытого
участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и
очистка дренажных лотков не требует особых усилий и выполняется в течение
небольшого времени. Закрытая часть используется только для подведения стоков к
коллектору или дренажным колодцам.

Основными объектами защиты
являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный
контур из лотков открытого типа. Он соединен с приемными элементами водосточной
системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда
направляются в коллекторы. Если позволяет состав грунта, из колодцев вода
впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не
всегда. Поглощение влаги — процесс медленный, во время сильного ливня
коллектор быстро переполнится, и стоки разольются по всей площади участка. В
таких ситуациях либо выбирают емкость, соответствующую максимальному объему
стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на
участке глинистый и не позволяет воде впитываться, прокладывают подземные
трубопроводы с присоединением к магистральной ветке ливневой канализации.

Расчет ливневой канализации

Укладка ливневой канализации требует предварительное проведения расчетов для того, чтобы обеспечить эффективную работу устройства и выполнение всех задач.

  • Для того чтобы провести расчет ливневки, вам потребуются данные о среднем количестве осадков, которые фиксируются метеорологами на вашей местности. Обнаружить данную информацию, которая включает в себя данные о периодичности дождей и снегопадов, их мощности, можно в СНиП 2.04.03-85.
  • Также вам нужно знать о площади стоков. В случае с точечной ливневкой – это неполная площадь кровли (проекция в плоскости). В случае с линейной – сума площади всех объектов, которые присутствуют на вашем участке.
  • Необходимо владеть информацией о физико-механических характеристиках почвы и наличии ранее проложенной подземной канализационной конструкции.

После того как вы узнаете все эти данные, вам необходимо будет провести расчеты, используя форму для расчета расхода атмосферных осадков.

Формула: Q=q20xFxY, в которой:

Q – объем сточных вод, которые должны пройти через систему;

q – интенсивность осадков;

F – площадь поверхности, с которой будут отводиться ассенизационные стоки;

Y – коэффициент (материал, из которого изготовлено покрытие площадок).

Поправочный коэффициент, если у вас территория покрыта щебнем – 0,4; если бетоном – 0,85; если асфальтом – 0,95. Для крыши он равен 1. Используя эту формулу, вы получите значение объема. Далее посредством СНиП вы сможете определить необходимый диаметр трубопровода и то, на какую глубину закапывать канализационную трубу.

Требования к ливневой канализации предполагают обязательный учет таких параметров, как уклон ливневой канализации и глубина ливневой канализации. Прокладывать дождеприемники и трубопровод следует на такой глубине, на которой они устанавливаются на вашей территории. Узнать вы конкретные данные сможете либо в строительной компании, либо у соседей, у которых уже есть ливневка. Если ваш участок находится в средней полосе, то уклон ливневой канализации на 1 м – 0,3 м в случае, если диаметр системы трубопроводов 50 см. Если у лотков и трубопровода габариты больше, тогда глубина ливневки должна быть около 0,7 м.

Устройство,принцип работы,монтаж септика Чисток можно найти на этой странице

Устройство,принцип работы,монтаж септика Юнилос можно найти на здесь

Устройство,принцип работы,монтаж септика Лидер можно найти на этой странице

Советуем вам утеплять ливневку посредством слоя геотекстиля и щебня, если вы монтируете ее на незначительную глубину, для того чтобы защитить устройство от промерзания.

Также обязательно подводите каналы к элементам сбора и очистки дождевых и талых вод под специальным уклоном. Если ваши трубы имеют диаметр 150 мм, тогда уклон трубы должен быть 0,008 мм. Если 200 мм, то уклон – 0,007. Обязательно меняйте угол в зависимости от монтажа трубопровода. Например, при установке дождеприемников для ливневой канализации и подсоединению к ним каналов, угол должен быть максимальным – 0,02. Это нужно для того, чтобы увеличить скорость самотека ассенизационных сточных вод. А вот перед пескоуловителями сделайте уклон минимальным для того, чтобы замедлить скорость самотека. Это позволит мусору, песку и другим осадкам осесть в конструкции.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

  1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

  1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

  1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
  • диаметр 50 мм, уклон 0,03;
  • диаметр 63 мм, уклон 0,02;
  • диаметр 75 мм (и выше), уклон 0,01.

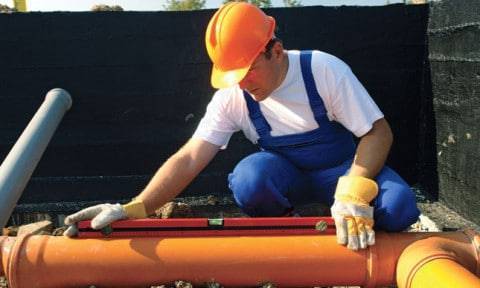

Уклон трубы обратно пропорционален ее диаметру

  1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

  1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

  1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

  1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Каким должен быть порядок строительства ливневой канализации

Сначала создается проект. Если  не можете себе позволить пригласить для этого опытных специалистов, которые могут составить хороший проект, тогда вы можете сами нарисовать его, но в большом масштабе либо на листке бумаги, либо с помощью компьютерной программы. Благодаря этой схеме вы сможете самостоятельно рассчитать свою закупку сырья. Только после данного процесса уже можно будет начинать вплотную заниматься работой, чтобы произвести установку ливневой канализации в частном доме.

После этого устанавливается система водостоков. Теперь уже можно приступать к монтированию ливневой канализации, при этом начать процесс укладки сливной и канализационных систем для вашего частного дома. Затем вы должны переходить к проведению процедур по подготовке к укладке дорожек и отмостки, снимая грунт, что рекомендуется делать сразу же. После этого уже можно выкапывать траншеи, которые должны быть только глубокими, во всяком случае, больше требуемой глубины от 9 до 17-18  см.

На дно траншей высыпьте щебенку, затем уже уложите трубы и установите канализационные устройства, и она будет оставаться подвижной, а это значит, что при наполнении он будет двигаться с места на место. А вот те устройства, что вы в него установите, нагрузки почти не ощутят. Когда будете устанавливать дождеприемники, забетонируйте их обязательно. У каждого дождеприемника нужно будет поставить опалубку, прежде чем вы зальете их слоем бетона. Этот слой должен составлять 15-20 см (не больше, не меньше – это обязательно условие). Однако учтите, что толщину этого слоя нужно правильно рассчитать, иначе финишное покрытие, которое обязательно нужно настелить, ляжет неправильно.

Проектирование системы и устройство ливневой канализации в частном доме

Перед созданием любой системы водоотведения, необходимо заранее составить чертеж, подготовить планы территории и сделать подробные схемы конструкции. Иначе вы сильно осложните работу, наверняка на одном из участков ошибетесь с уклоном. Если вы не сможете сделать эффективно работающую систему, то лучше не начинать это дело, иначе вы зря израсходуете средства, а если вы изготовите слишком мощную ливневку – то потратите зря много денег.

Чтобы точно выполнить расчеты и подготовить проект, потребуются такие данные:

  • Среднее количество выпадающих осадков;
  • Частота выпадения осадков;
  • Толщина снега зимой;
  • Площадь кровли;
  • Площадь стока;
  • Характеристики почвы на участке;
  • Чертеж расположения подземных коммуникаций;
  • Расчет возможного количества сточных вод.

После этого производят расчеты по формуле Q = q20 *F*K, в которой:

  • Q – количество воды, которая должна быть удалена ливневой канализацией;
  • q20 – количество осадков (нужны данные для определенной местности);
  • F – площадь, с которой удаляются осадки;
  • К – коэффициент, на который влияет материал покрытия:
    • Щебень – 0,4;
    • Бетон – 0 0,85;
    • Асфальт – 0,95;
    • Кровли зданий – 1,0.

Эти данные сравнивают с требованиями СНиП и решают, какой необходим диаметр труб для качественного водоотведения.

Часто дороговизна земляных работ становится причиной того, что люди неглубоко укладывают трубы – это оправдано, нет особой необходимости слишком глубоко зарывать трубы. Смотровые колодцы и коллектора нужно заглублять ниже глубины промерзания почвы, как это указано в ГОСТах. Можно их уложить выше, но потребуется трубы утеплить теплоизолирующим материалом, к примеру, можно использовать геотекстиль. Уменьшение глубины заметно снижает себестоимость устройства ливневой канализации.

Нельзя пренебрегать запросами по минимальному уклону трубопровода, по ГОСТу предусмотрены такие нормативы:

  1. Трубы 15 см диаметром, нужно класть с уклоном не менее 0,008 мм на метр погонный;
  2. Трубы 20 см диаметром, нужно класть с уклоном не менее 0,007 мм на метр погонный.

Уклон может изменяться с учетом особенностей территории на участке возле дома. К примеру, в точке соединения дождеприемника и трубы, нужно увеличить скорость воды, для этого необходимо увеличить уклон на 0,02 мм на метр погонный. На участке где стоит пескоуловитель нужно снизить скорость потока, иначе взвешенные частицы песка не задержатся, и их унесет поток воды, по этой причине уменьшают угол уклона трубы.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

  • Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
  • Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
  • Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

  • Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

  • Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

  • Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Как правильно рассчитать число труб для водостока

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Система труб для ливневки

Трубы, используемые для отведения осадков, классифицируются по используемому материалу. Среди них встречаются:

  • чугунные;
  • металлопластиковые;
  • асбестоцементные;
  • стеклопластиковые.

Чтобы правильно подобрать трубу, необходимо знать свойства каждого вида.

Чугун

Надежные металлические трубопроводы эксплуатируются продолжительный срок, они прочны и легко справляются с давлением грунта. Недостатками материала являются:

  • значительный вес;
  • сложный монтаж с привлечением специального оборудования;
  • шероховатость стенок провоцирует засоры;
  • чугун имеет высокую стоимость.

Асбестоцемент

Материал популярен при производстве отводящих труб, но из-за неблагоприятного влияния асбеста на окружающую среду он запрещен в некоторых странах для использования в жилых районах

Асбестоцементные трубы имеют большой вес и требуют осторожного обращения из-за хрупкости. Среди достоинств:

  • отсутствие коррозии;
  • гладкая поверхность труб;
  • продолжительная эксплуатация.

Пластик

Для изготовления трубопроводов используется ПВХ, полиэтилен, полипропилен и стеклопластик. Каждый из полимеров имеет свои минусы и плюсы. ПВХ не выдерживает воздействие химических веществ, но может устанавливаться на значительную глубину. Полиэтилен чувствителен к низкой температуре, но прост в монтаже и транспортировке. Эффективно использование двухслойных гофрированных труб, имеющих гладкую внутреннюю поверхность. Стеклопластик отличается высокой прочностью. Общими преимуществами полимеров являются:

  • низкий вес;
  • доступная стоимость;
  • долговечность;
  • простой монтаж.

Металлопластик

Изделия из этого материала стали использоваться для ливневки недавно, они состоят из слоя полиэтилена и алюминиевой фольги. Среди плюсов металлопластика:

  • гибкость;
  • механическая прочность;
  • долговечность.

Ливневому трубопроводу не приходится транспортировать горячую воду, поэтому ему не требуется термостойкость. Отсутствие напора не предполагает стойкости к высокому давлению. Подведя итог, можно выделить основные требования к трубам для монтажа ливневой канализации:

  1. Прочность для противостояния давлению грунта.
  2. Высокая пропускная способность.
  3. Устойчивость к низкой температуре.
  4. Нечувствительность к ультрафиолетовому излучению.
  5. Сопротивляемость коррозии и воздействию химических составов.
  6. Гладкие внутренние стенки, сводящие к минимуму риск засорения.

Двухслойные полимерные трубы
