Печь из кирпича с котлом водяного отопления своими руками

Способы монтажа системы комбинированного отопления

С возведением новой печи. Необходимость возведения нового прибора отопления дает возможность выбрать наиболее подходящую модель печи и теплообменник, а также разработать грамотную схему магистрального проекта.

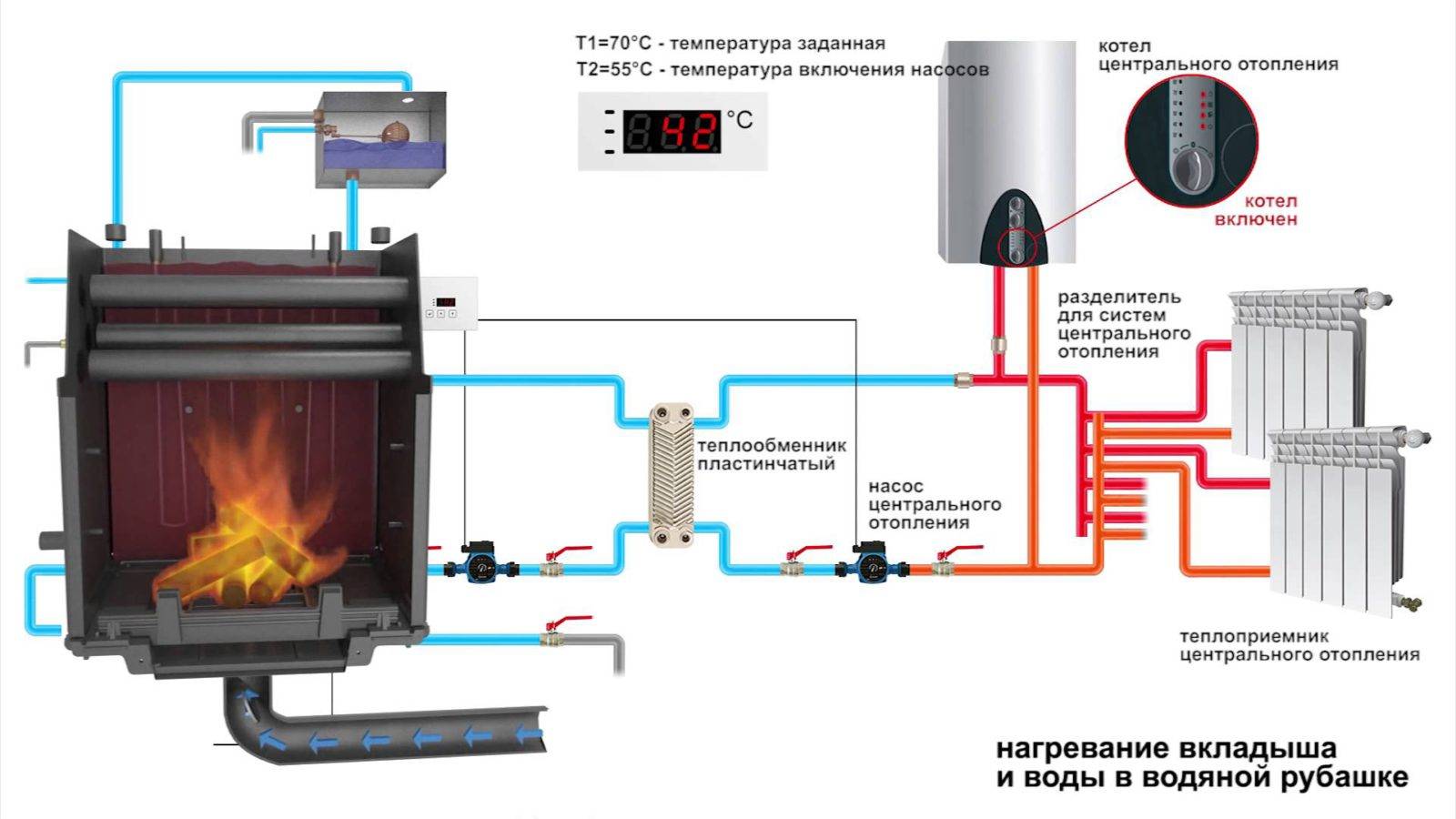

Схема: устройство отопительной печи с водяным контуром

  • Установка теплообменника в готовую печь. Этот вариант осуществить сложнее всего. Прежде всего это связано с необходимостью правильно рассчитать размеры, по которым изготовить змеевик. После этого придется разобрать часть печи, установить регистр и, если тяга была нормальной, собрать все в прежнем порядке. Сделать это можно и своими руками, если есть некоторый опыт печника или хотя бы каменщика.
  • Монтаж заводской печи с готовым выводом на водяной контур. В продаже уже давно можно найти камины, буржуйки и печи с установленным водяным контуром. Остается только создать замкнутую систему, подсоединить трубы, радиаторы и необходимое оборудование.

Правила безопасного использования котла водяного отопления

Чтобы прибор с нагревательным водяным контуром работал с наиболее высоким КПД, рекомендуется следить за соблюдением ряда правил:

  • Печь никогда не растапливают при слитом теплообменнике — это приводит к его необратимому повреждению.
  • Если растопить печь и подать холодную воду в уже нагревающийся теплообменник, это приведет к его деформации и растрескиванию металла.
  • При отсутствии циркуляционного насоса снизится скорость продвижения воды по трубам и соответствующее качество теплоотдачи.
  • Для того чтобы избежать застывания воды в трубах, расположенных вблизи внешних стен, в зимнее время в контуре используются специальные антифризы.
  • Если прекратить продвижение воды по трубам при еще работающей печи, существует риск взрыва перегретого теплообменника.

При соблюдении всех правил эксплуатации печь Кузнецова с водяным контуром обеспечит наиболее качественное отопление помещения и длительный срок службы всех систем.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

  • Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
  • Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

  • Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
  • Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
  • Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
  • Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

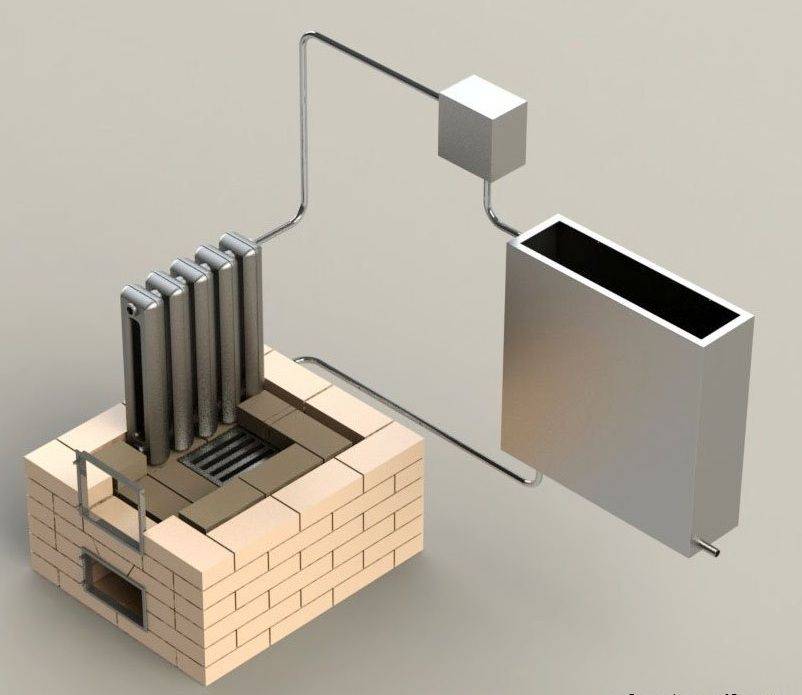

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Как рассчитать мощность и установить дровяную печь

В зависимости от модели и производителя, печи обладают различной мощностью и функционалом. Если прибор будет использоваться не только для обогрева, но и для приготовления пищи, необходимо выбирать модель с варочной плитой. Если помимо чисто отопительной функции устройство призвано стать украшением интерьера, то лучше всего подойдет печь-камин.

Рассчитать мощность печи можно только, зная объем отапливаемого помещения. В инструкции для любой модели печи есть сведения о том, какую площадь прибор может обогреть. Тем не менее, полезно знать, что, например, печь-камин расходует 3 кг. топлива в час для выработки 9 кВт энергии. Этим количеством можно обогреть 60 м2 помещения с высотой потолков в 3 м. При стандартной 2,5 метровой высоте потолков достаточно 1 кВт энергии на 10 м2 площади.

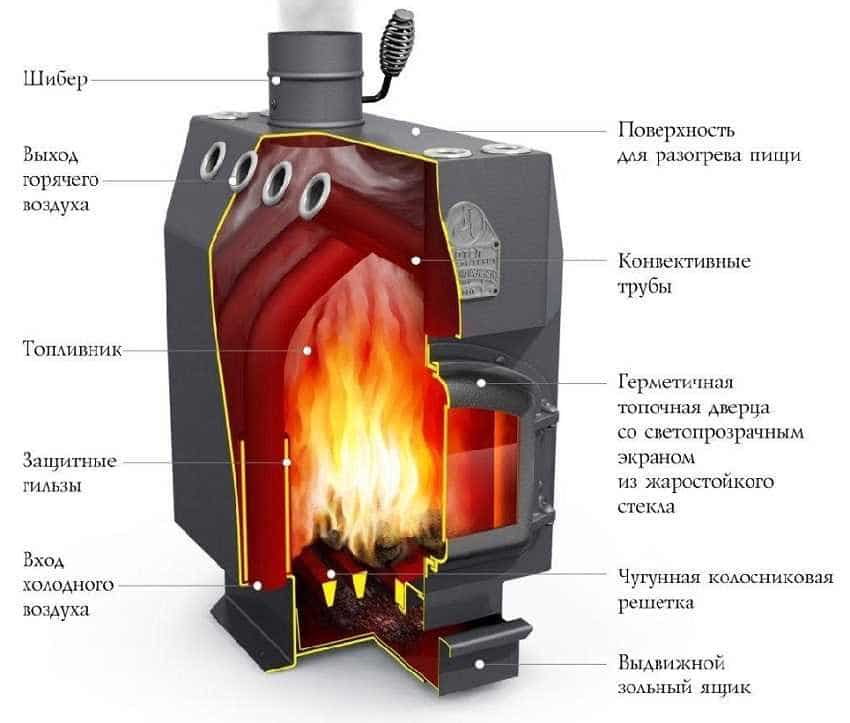

Схематическое изображение печи длительного горения производства компании «Професоръ Бутаковъ».

Установка печей для дома на дровах длительного горения производится по следующему алгоритму:

  1. Так как все печи такого типа выполнены из металла, то нагреваются они очень сильно в отличии от кирпичных. Для установки агрегата необходимо выбрать подходящее место. Оно должно быть достаточно удалено от стен, особенно деревянных. Печь не должна находиться на пути движения людей и мешать проходу.
  2. После выбора места, необходимо его оборудовать. Для этого на полу нужно смонтировать огнеупорную прослойку. Ее можно сделать из кирпича, керамики, бетона или листовых жаростойких материалов. Площадь ее должна быть несколько большей, чем занимает печь.
  3. Если деревянные стены находятся близко к печи, необходимо их тоже изолировать огнеупорным материалом.
  4. Дымоход нужно делать прямым из сэндвич-трубы. В местах прохода через межэтажные и чердачные перекрытия требуется изоляция материалами, защищающими от нагрева деревянные поверхности.
  5. После всех этих работ печь устанавливается на место и соединяется с дымоходом.

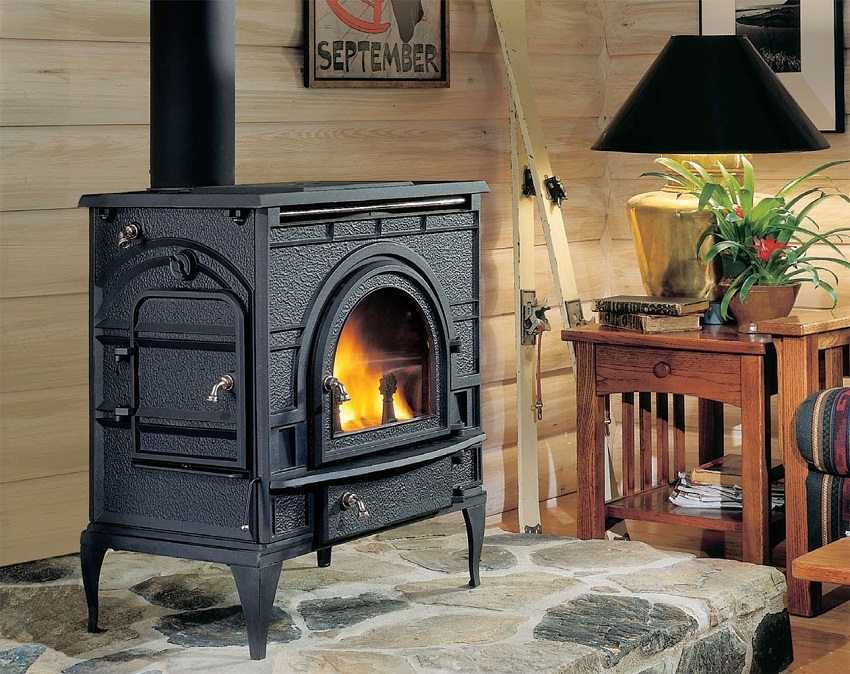

Неповторимый уют живого огня.

Если печь без водяного контура, то на этом работы по монтажу можно считать законченными. В противном случае необходим монтаж отопительной системы. Она сооружается по общим правилам из металлических или пластиковых компонентов. На приборе имеются входной и выходной патрубки. К ним крепятся соответствующие трубы системы отопления.

На заметку! Лучшим материалом для изготовления печей длительного горения является чугун. Толстые стенки из этого материала способны долго хранить тепло. Такая печь, хоть и стоит дороже, но не подвержена коррозии и имеет более привлекательный внешний вид.

Использование печей для дома на дровах длительного горения позволяет не только создать в помещении уют «живого» тепла, но и сильно сэкономить на энергоносителях.

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

  1. Полная энергонезависимость – для открытой и комбинированной схемы;
  2. Повышенный КПД по сравнению с традиционными печами;
  3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
  4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
  5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

  1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
  2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
  3. Высокая пожароопасность;
  4. Возможность попадания в помещения угарного газа;
  5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
  6. Наличие горячих поверхностей у металлических печей.

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

  • Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
  • Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменникаИсточник ogon.guru

  • Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
  • Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
  • Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
  • Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Основные параметры, чертежи, схемы и порядовки

Мы уже неоднократно акцентировали внимание на том, что отличная производительность и высокие эксплуатационные показатели шведских дровяных теплогенераторов во многом обусловлены точными расчётами их конструктивных параметров. Пришло время поделиться с вами размерами канонической шведки:

  • плита — 710х410 мм;
  • топочная камера: высота 280–330 мм, ширина 300–350 мм, глубина 400–500 мм;
  • духовка: высота 280–300 мм, ширина 330–380 мм, глубина 400–500 мм;
  • расстояние от передней поверхности духовки до края колосников составляет 190–250 мм (от ¾ до 1 кирпича).

Поскольку духовка находится в высокотемпературной зоне, к толщине её стенок предъявляются повышенные требования. Здесь не подойдёт тонкий металл, поскольку он прогорит в течение нескольких сезонов. Слишком толстый материал также брать не рекомендуется — массивная конструкция прогреваться будет намного хуже, что чревато не столько снижением теплоотдачи, сколько недожогом. В итоге печь отличается повышенным сажеобразованием и пониженным КПД. Лучшим материалом для духовки является конструкционная сталь толщиной 3–4 мм.

Для постройки шведской печи с духовкой и варочной плитой лучше всего воспользоваться порядовками и схемами, которые мы приводим ниже.

Чертёж внутренних каналов печи

Чертёж внутренних каналов печи

Размеры печи-шведки

Размеры шведки

Порядовки классической шведской печи

В случае когда тыльную сторону обогревающего агрегата планируют оборудовать камином, его хайло выводят в общий со шведкой газовый канал или же устанавливают отдельный дымоход. В первом случае топить одновременно оба прибора не получится, поскольку не позволит проходное сечение газохода. Печь придётся оборудовать дополнительной заслонкой, которая будет отсекать неработающий агрегат. Второй способ потребует дополнительных затрат труда и материалов, но даст уникальную возможность в одном термодинамическом пространстве эксплуатировать два отопительных прибора.

Достоинства печного отопления

  1. Основным достоинством печного отопления с водяным корпусом является отсутствие необходимости покупки дорогостоящих агрегатов и комплектующих.
  2. За долгие годы пользования печи понадобится только небольшой косметический ремонт. Это гораздо дешевле и проще, чем везти в сервис дорогое оборудование.
  3. Свободный дизайн. Мастера могут соорудить печь любой формы и размера, а хозяин по желанию может украсить ее по своему вкусу.

    Печь может прекрасно вписаться в дизайн комнаты

  4. Если сравнивать печное отопление с водяным контуром с твердотопливными котлами, то и здесь есть дополнительные плюсы за счет того, что печь нагревает не один теплоноситель, а и дымовые отводы. Непосредственно при топке выделяемое тепло передается к радиаторам отопления, а после печь еще какое-то время отдает тепло до тех пор, пока не остынет окончательно.
  5. Теплообменник можно встраивать в уже существующую конструкцию. Кроме того, даже варочная печь может стать основой вашей системы отопления.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

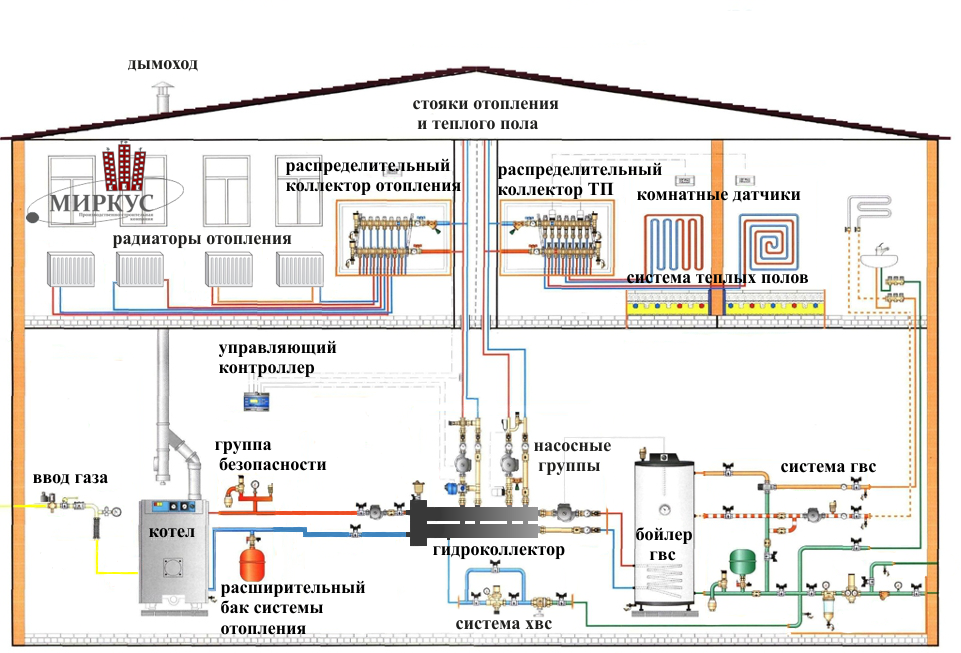

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Немного цифр.

Килограмм хорошо высушенных дров при сгорании выделяет, в среднем 4 киловатт энергии. Для поддержания процесса горения в топке, дрова должны сгорать с определенной скоростью, достаточной для поддержания воспроизводства огня на уровне саморегуляции. Почему не может сгорать значительно меньше дров? Потому что в килограмме даже самых высушенных дров (а это дрова 15-20% влажности) содержится стакан воды. Достаточно большое количество энергии должно быть выделено, чтобы эту влагу испарить. Плюс должна быть энергия для поддержания процесса горения. Скорость сгорания дров не может быть меньше определенного количества. Влажные дрова дают много сажи и смолы, которые оседают на стенках кассеты и дымохода, что увеличивает риск пожара в дымоходе.

Умножив это значение на коэффициент полезного действия печи, камина или котла, можно посчитать, сколько энергии в виде тепла, будет выделяться за 1 час при таком режиме. Порядка 1,5-3 киловатта в час. Средние теплопотери современного загородного дома в 40м2 (100м3) будут составлять те же 1,5-3 кВт. Соответственно работа печи или камина в режиме длительного горения, будет направлена не на нагрев, а на поддержание тепла в помещении на  достаточном уровне. Если речь идет о доме, где теплопотери составляют 8-10 кВт в час, то и печь камин должны в режиме минимальной мощности выдавать 10 кВт. Это уже средние приборы с максимальной мощностью в 20 кВт. Отдельно хочется оговорить, что если дом не теплоизолирован, то сначала нужно решить вопрос с его изоляцией, а потом подбирать отопительные прибор.

Как сделать печь с водяным контуром самостоятельно

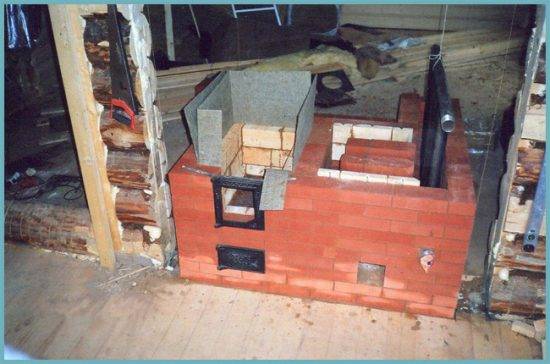

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

  • красный кирпич — 720-730 шт;
  • шамотный кирпич типа ША-8 — 70-75 шт;
  • дверца для топки21×25 см;
  • дверца поддува14×25 см;
  • дверца для чистки14×14 см (7 штук);
  • 2 колосниковые решетки25×30 см;
  • чугунная плита71×41 см;
  • листовая сталь для водного контура толщиной 4-5 мм;
  • задвижки размерами 13×25 и 13×13 см;
  • стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
  • стальной уголок 50×50 мм длиной 2 м (2 штуки);
  • лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

  • болгарка;
  • электродрель;
  • мастерок;
  • кельма;
  • шпатель;
  • терка;
  • полутерок;
  • правило;
  • киянка;
  • молоток;
  • напильник;
  • стамеска;
  • ножовка по металлу;
  • отвес;
  • строительный уровень;
  • металлическая линейка;
  • рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

  1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
  2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
  3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
  4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
  5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
  6. На 5-м ряду устанавливаются дверцы для чистки.
  7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
  8. В 9-м ряду отводится труба от теплообменника.
  9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
  10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
  11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
  12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
  13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

  1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
  2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
  3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
  4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
  5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
  6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
