Печь шведка своими руками: изучаем чертежи, как делается порядовка печи для самостоятельного строительства

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.


Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

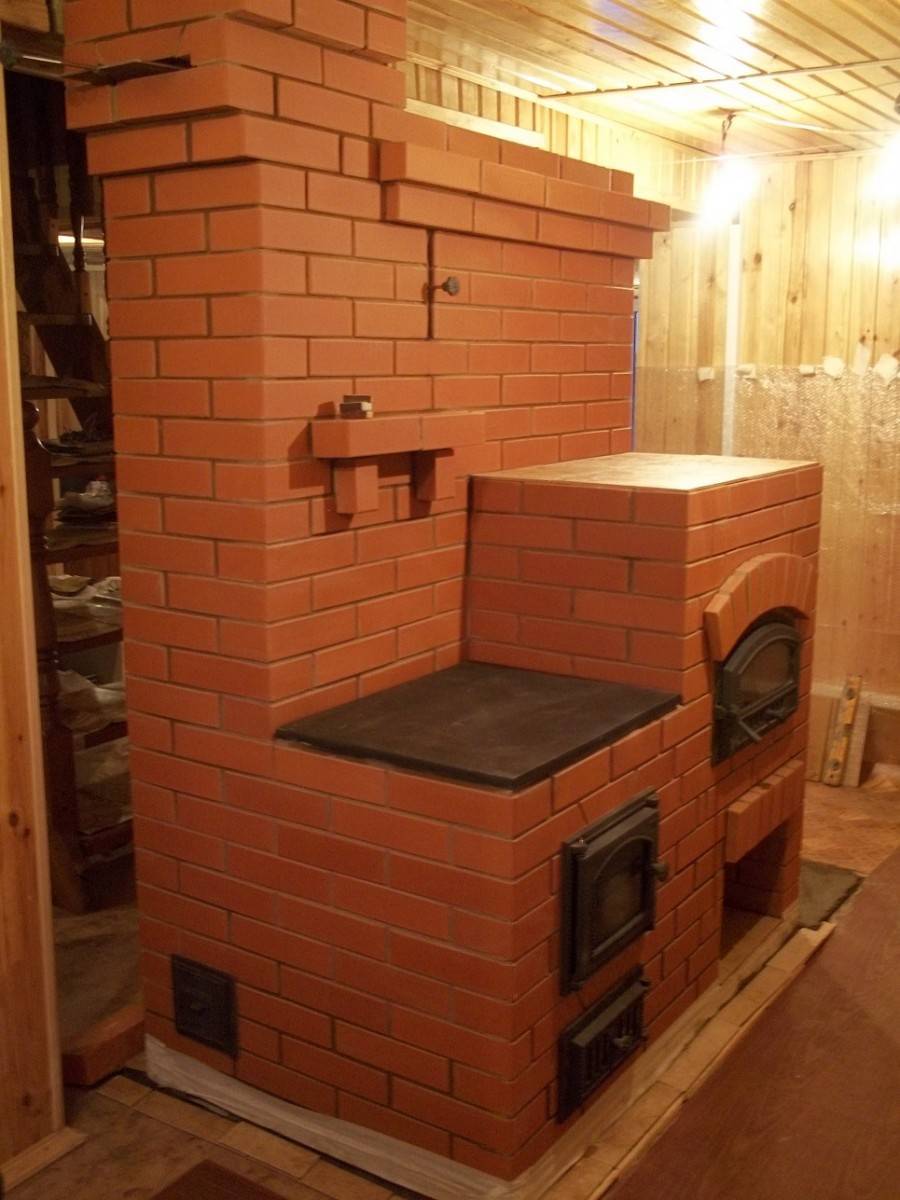

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.


Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.


Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

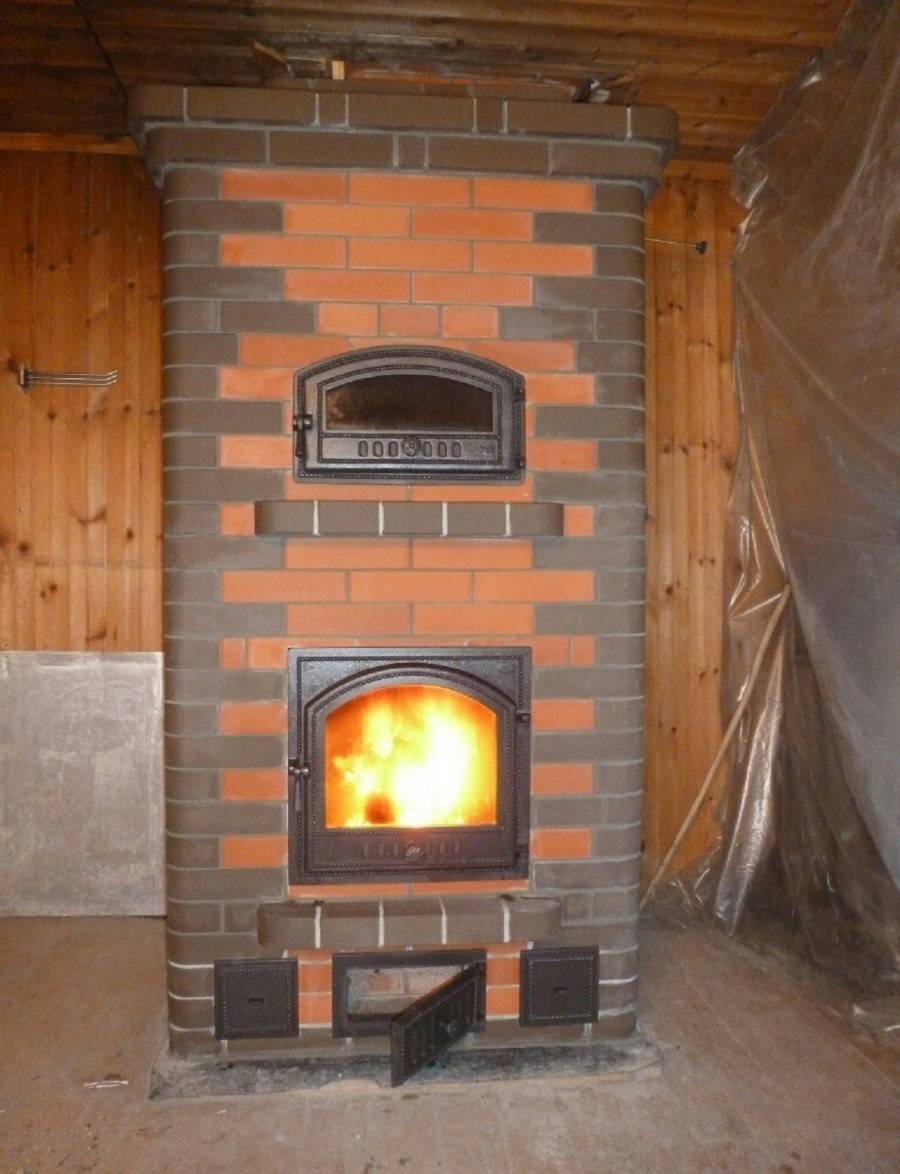

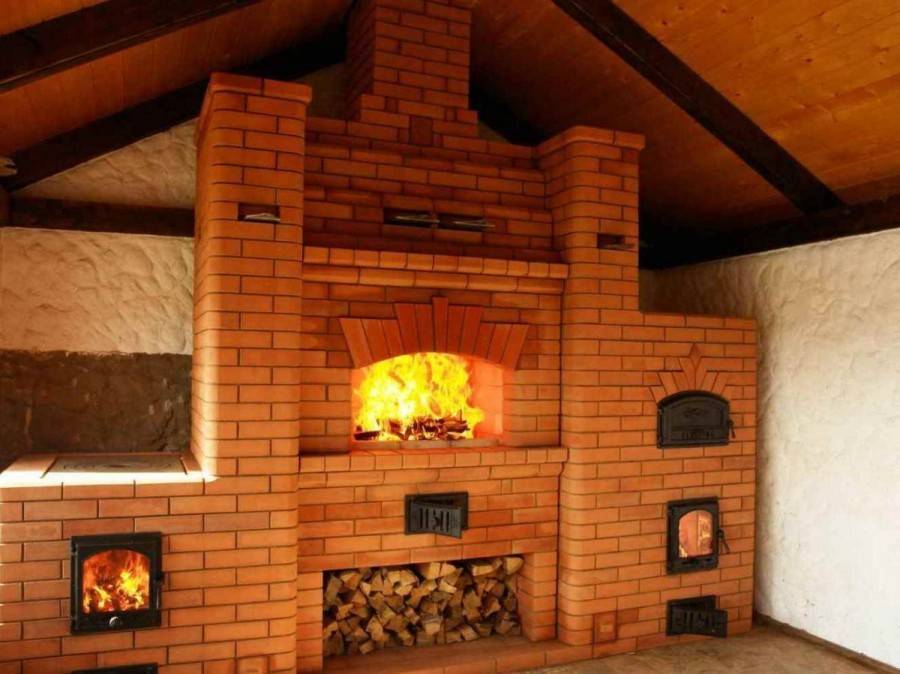

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Так устанавливаются металлические задвижки

  • С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
  • На 27 ряду устанавливается вторая задвижка дымохода.
  • Далее идет кладка дымовой трубы.

Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.

Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами. Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.

Видео: пример строительства печки-«шведки» с лежанкой

Немного стоит сказать и о кладке дымоходной трубы

При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие

Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.

После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.

Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление — размер таковой увеличится до 50 кв.м).


Для работы необходимо сделать закупку следующих материалов:

  • кирпич шамотный (ША-8) в количестве 33-х штук;
  • керамический кирпич полнотелый — 552 штуки;
  • устройство духовки с размерами 45х25х29 сантиметров;
  • решетка колосникового формата — 20х30 сантиметров;
  • панель для варки из чугуна — 410х710 миллиметров;
  • топливная дверца — 21х25 сантиметров;
  • резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
  • заслон для зольника — 14х25 сантиметров;
  • задвижка для дымохода — 25х13 сантиметров;
  • заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

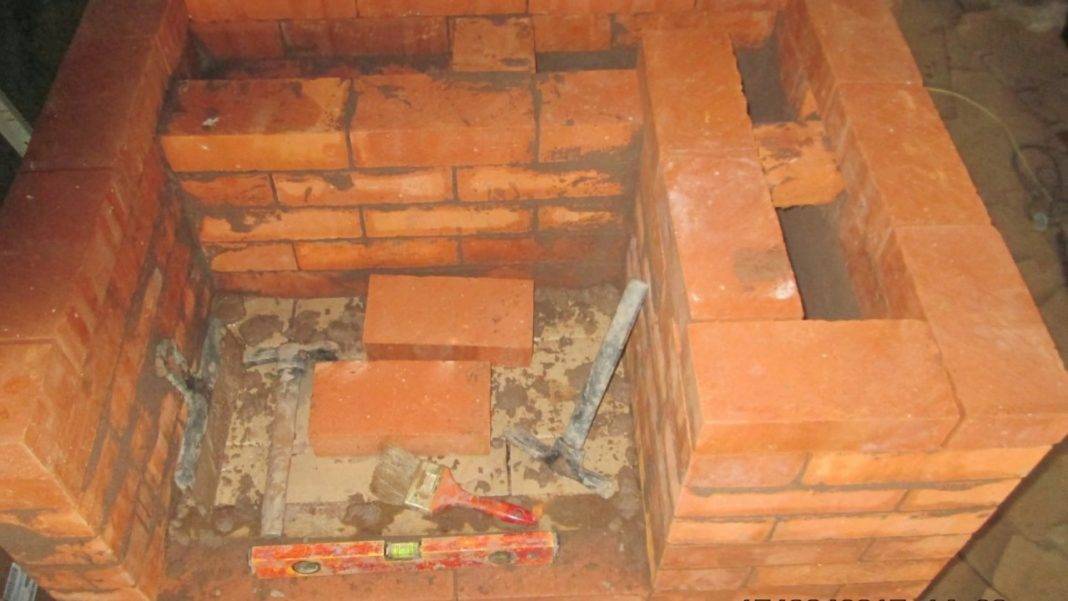

Порядовка печи шведки маленькой

Рассмотрим порядовку шведки-малютки с варочной плитой и выделим основные моменты:

  • Первые и последние два ряда шведки можно выложить с небольшими выступами. Это делает внешний вид более интересным.
  • 1 ряд основной конструкции печи выкладывается сплошняком.
  • На 2 ряду шведки начинаются нижние дымоходы.
  • На 4 и 5 рядах нижние ряды перекрываются сплошными рядами кирпича.
  • В 6 и 7 рядах печи формируется поддувало. Начиная с 7 ряда, часть кладки в зоне топки ведется шамотным кирпичом.
  • На 8 ряду устанавливается колосниковая решетка.
  • На 13 ряду устанавливается чугунная плита. Для монтажа плиты в кирпичах, на которых она лежит, выпиливают четверти. Между краем плиты и кирпичом оставляют температурные зазоры.
  • Выше плиты начинается варочная камера высотой 42 см. Такого размера вполне достаточно для того, чтобы было удобно ставить и снимать с плиты кастрюли и ведра.
  • На 21 ряду устанавливается задвижка для проветривания варочной камеры. На этом же ряду предусмотрена и задвижка летнего хода. Выше перекрытия варочной камеры расположены горизонтальные дымоходы, способствующие прогреву верхней части печи.
  • На 27 ряду устанавливается основная задвижка печи шведки.
  • Далее остается только сделать дымовую трубу с учетом всех требований пожарной безопасности.

Подведем итог. Основное преимущество маленькой печи шведки с плитой заключается в наличии продуманной и хорошо развитой конвективной зоны.  Ее дымовые обороты располагаются не только в основании печи и сбоку, но и над варочной камерой. Поэтому КПД и теплоотдача у нее высокие. Отдельно стоит отметить, что в зависимости от конструкции топливника, топить печи можно дровами, торфом и углем. Но рассмотренная в обзоре модель шведки-малютки для использования угля и торфа не приспособлена. Также не рекомендуется переводить печь на газовое топливо — даже при небольших неисправностях оборудования газ может накопиться в дымоходах и колпаках, и при очередной топке взорваться.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Разновидности

Важно понимать, какие бывают шведские печи, поскольку от этого будет зависеть схема кладки и расположения в доме. Популярны такие модели:

  • с камином, когда плита для варки развернута в сторону кухни, а в гостиную будет направлен каминный очаг;
  • печь шведка с плиткой и духовкой – используется для отопления помещения полностью;
  • с лежанкой для комфортного отдыха с одновременным обогревом дома.

Вне зависимости от выбранного вида конструкции, требуется правильно определить параметр сечения трубы. Для этого нужно узнать:

  • габариты топочной камеры посредством умножения длины топки на ее ширину и высоту;
  • удельную теплотворность топлива – применяются табличные данные.

При расчете теплоотдачи теплотворность в удельных единицах умножают на объемные характеристики топки. Полученное значение множат на:

  • КПД – 40%;
  • уровень сгорания – 80%;
  • степень загрузки топливом – 63%.

Основные параметры, чертежи, схемы и порядовки

Мы уже неоднократно акцентировали внимание на том, что отличная производительность и высокие эксплуатационные показатели шведских дровяных теплогенераторов во многом обусловлены точными расчётами их конструктивных параметров. Пришло время поделиться с вами размерами канонической шведки:

  • плита — 710х410 мм;
  • топочная камера: высота 280–330 мм, ширина 300–350 мм, глубина 400–500 мм;
  • духовка: высота 280–300 мм, ширина 330–380 мм, глубина 400–500 мм;
  • расстояние от передней поверхности духовки до края колосников составляет 190–250 мм (от ¾ до 1 кирпича).

Поскольку духовка находится в высокотемпературной зоне, к толщине её стенок предъявляются повышенные требования. Здесь не подойдёт тонкий металл, поскольку он прогорит в течение нескольких сезонов. Слишком толстый материал также брать не рекомендуется — массивная конструкция прогреваться будет намного хуже, что чревато не столько снижением теплоотдачи, сколько недожогом. В итоге печь отличается повышенным сажеобразованием и пониженным КПД. Лучшим материалом для духовки является конструкционная сталь толщиной 3–4 мм.

Для постройки шведской печи с духовкой и варочной плитой лучше всего воспользоваться порядовками и схемами, которые мы приводим ниже.

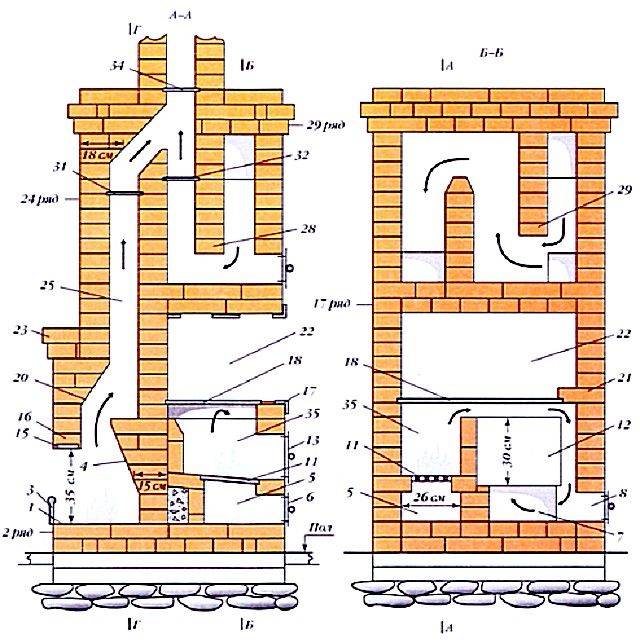

Чертёж внутренних каналов печи

Чертёж внутренних каналов печи

Размеры печи-шведки

Размеры шведки

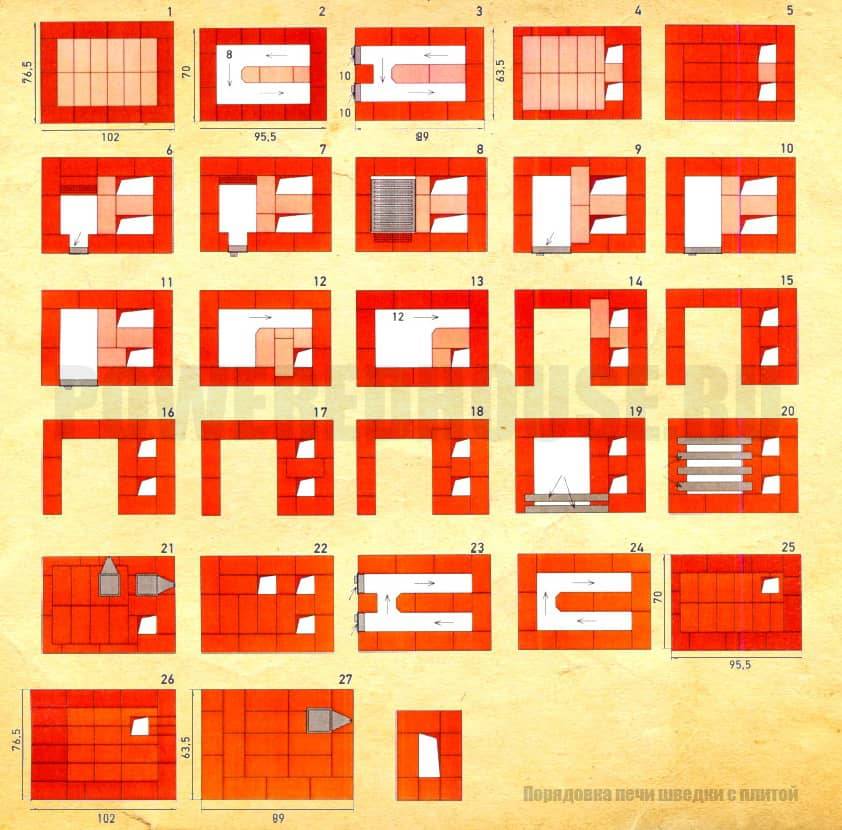

Порядовки классической шведской печи

В случае когда тыльную сторону обогревающего агрегата планируют оборудовать камином, его хайло выводят в общий со шведкой газовый канал или же устанавливают отдельный дымоход. В первом случае топить одновременно оба прибора не получится, поскольку не позволит проходное сечение газохода. Печь придётся оборудовать дополнительной заслонкой, которая будет отсекать неработающий агрегат. Второй способ потребует дополнительных затрат труда и материалов, но даст уникальную возможность в одном термодинамическом пространстве эксплуатировать два отопительных прибора.

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.


На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами
