Обустройство дымохода – пошаговое руководство
Размеры дымохода зависят от типа каминной топки: в металлических топках его подбирают в соответствии с размером патрубка, для кирпичной топки выполняют расчет сечения дымоходного отверстия.
Правильные параметры дымохода обеспечивают хорошую тягу и не позволяют теплу вылетать наружу. Дымоходный канал соответствует размеру очага, в частности для топки 60*75 см требуется дымоход сечением 20*25 см или 25*25 см.

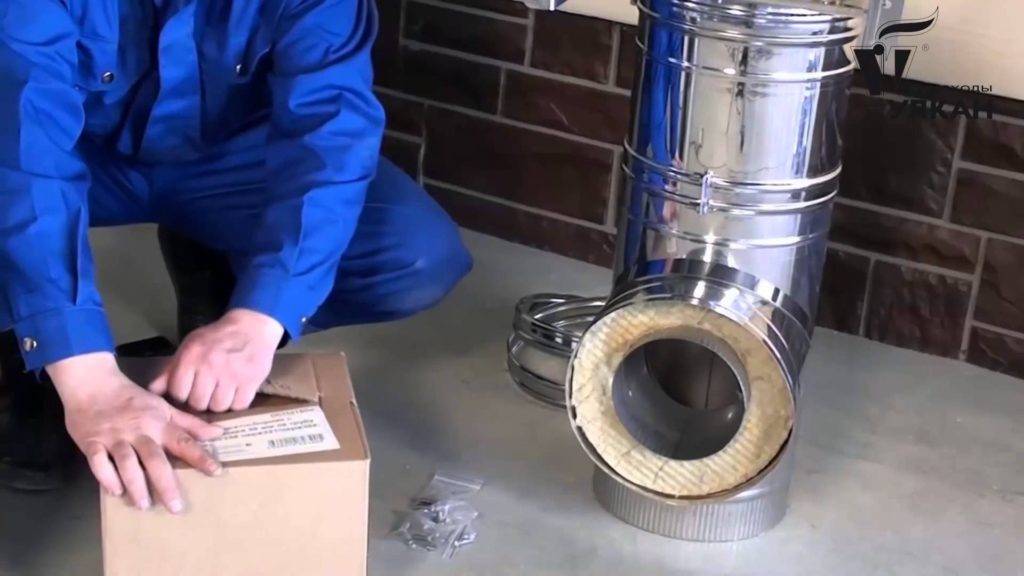

Продолжением топки является металлическая труба, которую надевают на патрубок топки. В целях пожарной безопасности между трубой и горючими деревянными стенами необходимо установить прокладку, устойчивую к сильному нагреванию.
На одном из этапов решения вопроса, как делают камины из кирпича, дымоходную трубу можно замаскировать с помощью декоративного экрана. Для его изготовления используют огнестойкие гипсокартонные листы, которые закрепляют на каркасе из металлических профилей.
К месту, где дымоходная труба будет проходить через потолочное перекрытие, предъявляются особые требования. Поэтому необходимо сделать короб, который защитит деревянные элементы от сильного нагревания и предотвратит возгорание. Расстояние от трубы до стенок короба должно составлять не меньше 20 см, это пространство заполняют любым негорючим материалом, например, минеральной ватой или керамзитом. С внешней стороны короб закрывают специальным приспособлением, металлическим проходом. Специализированные магазины предлагают широкий ассортимент готовых проходов. Также с помощью прохода можно защитить оголовок дымохода, расположенный над поверхностью крыши, от негативного воздействия атмосферной влаги.
Для производства проходов используется гибкий материал, который при монтаже способен повторять форму кровли с неглубоким рельефом. Наибольшей популярностью пользуются проходы из материалов, устойчивых к поражению ржавчиной.
В качестве защитного элемента на дымоходной трубе устанавливают специальный зонтик. Это приспособление предотвращает попадание грязи и осадков внутрь трубы.
Кладка кирпичной дымоходной трубы выполняется по определенной схеме, для оформления также используются металлические проходы. Их монтаж выполняется по аналогии процесса, как сделать в доме камин с металлической трубой.
Камин из кирпича может оснащаться металлической трубой, ее в большинстве случаев также закрывают кирпичной кладкой.
Советы и рекомендации
Топливник является основным элементом камина. Ведь здесь сгорают дрова, отсюда поступает основное тепло. Основная задача топливника – сохранение конфигурации и целостности при больших температурах. Они могут быть выполнены из кирпича, чугуна или железа, это зависит от устройства.
Если ваша задача – обогрев дома посредством этого устройства, то надлежит выбирать топливник с теплонакапливающими компонентами, которые будут греть комнату даже после угасания огня. Отдельные дровяные печи оснащаются даже водяным контуром отопления.
Если детально рассматривать структуру устройств в частных домах, то необходимо уделить пристальное внимание дымоходам. Они бывают двух конфигураций:
Они бывают двух конфигураций:
- дымоход прямой – самый ходовой тип вытяжки, которую монтируют непосредственно в процессе постройки дома;
- дымоход наклонный является вынужденной формой, которую применяют, если приходится устанавливать камин в уже выстроенном здании. Такая форма дает возможность подключиться к имеющейся вентиляционной системе.
Если она будет круглой, это позволит снизить сопротивление и предупредить формирование густого налета копоти. Вся система функционирует благодаря разной насыщенности горячего дыма и уличной атмосферы. Область разрежения высасывает дым из трубы.
Задача дымоотвода – устранение из комнаты продуктов сгорания: копоти, угарного газа и дыма
Важно проконтролировать, чтобы все стыки кирпичей либо труб в вытяжке были качественно герметизированы. Только так обеспечивается хорошая тяга
Еще одним условием для хорошей вытяжки является правильный оголовок (верхняя часть) трубы камина. Самое большее, что можно применить – дефлектор от дождя. Излишнее тяготение к украшениям может отрицательно отразиться на функционировании дымохода.
Немаловажный элемент – колосник. Обычно это массивная решетка из чугуна, она ставится на низ очага. Сверху на нее помещаются дрова. По мере сгорания зола осыпается сквозь решетку, не препятствуя планомерному распределению огня.
Различные стили каминов в интерьере гостиной: фото-примеры и лучшие идеи
Камины идеально вписываются в каждый интерьер и предлагаются практически в любом существующем стиле, начиная от классики и заканчивая модерном.
Дровяные камины в интерьере High-Tech
High-Tech – это необычные решения дизайнеров и архитекторов. Хай-тек дровяной камин может быть как центральным, так и встроенным, пристенным или угловым, но всегда он стильный и модный.
Дровяной камин в стиле хай-текИсточник pinterest.com
Особенность:
- Неожиданный стильный дизайн, задающий тон и характер всему пространству, где он установлен.
- Основная их задача не тепло, а эстетика.
Камины хай-тек притягивают взгляд каждого, кто находится в комнате. Они значительно «удорожают» пространство, делая интерьер эксклюзивным и невероятно чарующим. Такие дровяные камины для дома имеют необычную конструкцию, но сочетают традиции подачи живого огня в современных тенденциях дизайна.
Классика
Классический стиль не устаревает и гармонично сочетается с модными тенденциями в дизайне помещений. Главным отличием классических каминов от других стилей считается устоявшийся традиционный внешний вид. Имеют веками устоявшуюся форму. Классика – боковые банкетки и балка. Такая конструкция проверена не одним поколением.
Дровяной камин в классическом стилеИсточник imperiyatepla.ru
Модели бывают пристенными, встроенными или угловыми, выполнены с применением различных стройматериалов.
Подходящий вариант по размерам и стилю оформления помещения, для ценителей классики – угловая конструкция камина.
Модерн
Оригинальный современный стиль. Такое оборудование для каминной комнаты оснащено традиционной системой сжигания дров и при этом имеет превосходные внешние данные. В отличие от классики, основной отличительной особенностью современного камина является его оригинальность.
Дровяной камин в стиле модернИсточник nordica.su
Особенности:
- Дизайн в стиле модерн, что является довольно смелым шагом в данном случае.
- Отделка современными материалами (чаще искусственный или натуральный камень).
- Уникальные и необычные сочетания материалов.
Современные камины для дома – идеальное сочетание функционала и красоты. По способу размещения в продаже есть встроенные, угловые, фронтальные и другие.
Подборка красивых каминов в различных интерьерах – в этом видео:
Критерии выбора дровяных каминов
Выбирая модель под себя, учитывайте:
Тип камина. Открытие – декоративные, с закрытой топкой – для обогрева.
Цвет
Выбор колора огромен, но важно, чтобы он сочетался с общим дизайном каминной комнаты.
Форму. Камин создает уют, но, выбирая модель, продумайте, насколько гармонично она будет смотреться в пространстве
Этот объект ключевой и не останется не замеченным.
Мощность. Проконсультируйтесь со специалистом, какая комплектация подходит для конкретного помещения.
В зависимости от целей объекта, выбирают вид: двусторонний, центральный или другой подходящий.
Дровяные камины для загородного дома – очень стильный акцент в его интерьере. Выбор на рынке огромен, ведь интерес к традиции не ослабевает. Материалы для дровяного камина – на любой вкус и кошелек
Важное требование в использовании и при монтаже основных элементов такой конструкции – это соблюдение мер противопожарной безопасности и привлечение специалистов к монтажу и периодическому обслуживанию
Самостоятельная установка
Установка дымохода
Дровяные камины для дачи, выполненные своими руками, в независимости от типа конструкции, должны быть оборудованы центральным элементом – топкой. Монтаж выполняется строго в соответствии с произведенными чертежами и расчетами. Устранить дефекты и неровности в дальнейшем будет невозможно.
После подготовки фундамента, основания и постамента, устанавливается П-образная плита из огнеупорного материала. Открытое пространство должно быть направлено к стене. При установке рекомендуется слегка углубить срезы. Проверив ровность укладки плиты, можно приступать непосредственно к монтажу топки
Важно сохранить небольшое расстояние между стеной
После установки топки дровяного камина для дачи следует выполнить внешнее оформление конструкции. Боковая кладка фасада не должна соприкасаться с поверхностью топливника, плотно примыкая лишь в области стены. Все соединения, стыки, тщательно обрабатываются огнеупорным герметиком, или гипсовой штукатуркой. На уровне высоты кладки, превышающей топку на два ряда, укладывается и закрепляется вторая термостойкая плита.
Монтаж фундамента
Габариты фундамента должны превышать параметры размеров камина на 30-40 см. Заглубление элемента выполняется не менее чем на 50 см. Слишком тонкое основание может не выдержать весовую нагрузку конструкции. В случае, если пол строения из дерева, потребуется снять покрытие вместе с лагами.
Далее выполняется цементная заливка фундамента. Первоначально выливается часть смеси, армируется при помощи сетки, разравнивается, укладывается второй слой раствора. Вариантом фундамента под камин может выступить кирпичная кладка с перевязкой. Основание обязательно выравнивается и гидроизолируется.
Основание для камина
Независимо от типа конструкции, стандартные, или мини дровяные камины для дачи, выполненные своими руками, требуют создания прочной и надежной основы. Весовая нагрузка топки, корпуса может вызвать просадку, трещины, нарушение целостности покрытий. Основание должно быть выполнено из негорючих материалов.
Участок деревянной стены возле камина потребуется закрыть кирпичной кладкой и обшить огнеупорным утеплителем. Далее выполняется разметка в соответствии с шириной камина. Основание в полу должно учитывать параметры кладки фундамента.
Постамент
Постамент подразумевает выкладку П-образного элемента из красного кирпича. В качестве раствора применяется смесь на основе песка и глины. Кирпич можно заменить газобетонными блоками, в случае возникновения высокой степени нагрузки в области перекрытия. Процесс кладки следует регулярно контролировать уровнем, не допуская неровностей и перепадов. Кирпичи поправляются резиновым молотком. Рекомендуется сразу устранять излишки раствора.
После выполнения четвертого ряда укладываются ребром металлические уголки, выступами к верху. Закладка кирпичами производится на 2/3 постамента, сохраняя пространство у стены свободным. После укрепления поверхностей раствором, плоскости выравниваются под уровень.
Дымоход
Монтаж дымохода предусматривает создание выреза в потолке, который должен соответствовать отверстию в топливнике камина. В области между топкой и потолком закрепляются листы металлического профиля, которые также являются каркасом дымохода.
В созданное отверстие вставляется труба и выводится через потолок на чердачное помещение. Обеспечить вертикальность установки помогут специальные хомуты
Важно выполнить теплоизоляционную обшивку дымохода и покрыть в завершение каркас фольгой. Снаружи можно выполнить отделку при помощи гипсокартона, или панелей
Необходимо обязательно предусмотреть монтаж воздуховодов.
Внешняя отделка
Внешняя отделка подчеркнет декоративность дровяного камина. На заключительном этапе возведения конструкции выполняется облицовка топки камнем, или плиткой. Поверхность пола вокруг камина также требует оформления. Настилать ламинат, или паркет, рекомендуется на расстоянии не менее чем в 50 см от топки.
Ажурные кованые экраны, щипцы, подставки для дров, придадут конструкции завершенный вид. Оригинальный дровяной камин, сделанный своими руками, привнесет в интерьер нотки домашнего уюта и тепла.
Камины для дома — роскошь или необходимость
Бытует мнение, что камины для дома — имеют репутацию экологически вредных приспособлений для обогрева, из-за их неэффективности и выбросов, которые также могут иметь неблагоприятные последствия для здоровья. Однако это не больше чем очередной миф, в который верить не стоит.
Правильный выбор камина и умелое обращение с топливом исключают риск возникновения пожара и уменьшают наличие выбросов до минимального уровня, абсолютно безвредного для здоровья человека.
Вопросы, которые обязательно нужно учитывать при обустройстве камина в доме
- Выбросы. Сжигание древесины по сравнению со сжиганием этанола или газа требует различных дополнительных приборов из-за производимых продуктов сгорания. Эти выбросы могут вызвать проблемы со здоровьем и другие проблемы не только для вас, но и для ваших соседей.
- Вентиляция. Когда вы используете древесину, газ или уголь в качестве источника топлива, выбросы необходимо выводить через дымоход. Этанол является очень чистым сжигающим топливом и не требует дымовой трубы. Однако необходимо знать о проблемах с вентиляцией, связанных с местами сжигания этанола.
Для полного сжигания топлива дымоход должен иметь отличную тягу
Стильный камин с оригинальными нишами под дрова
Закрытый тип камина считается наиболее безопасным
Камин в доме не только источник тепла, но и красивое украшение интерьера
Строительные нормы регулируют строительство каминов и дымоходов, поэтому следует проконсультироваться со специалистом перед началом работы, поскольку правила различаются.
Затраты на электроэнергию
Выбирая камин, необходимо учитывать стоимость, доступность и хранение различных видов топлива для вашего камина. Дерево доступно из многих источников, некоторые из которых являются бесплатными (например дрова из упавшего в лесу дерева). Однако древесина громоздка и требует большого объема пространства для хранения. Газ также легко купить и хранить, но необходим доступ к газопроводу, или закупка его в баллонах.
Если вы подключены к газовой сети, газ будет относительно дешевым, но если у вас есть только доступ к бутилированному газу, затраты на отопление могут быть такими же дорогими, как и электричество. Этанол легче и дешевле покупать, потому что возобновляемые источники энергии становятся очень популярными.
Интересно знать! Вопреки распространенному мнению, переносные нагревательные конструкции на основе этанола могут производить значительное количество тепла.
Необычной камин, выполненный из черного матового металла идеально впишется в скандинавский стиль интерьера
Веселый камин в форме старого телевизора идеально впишется в интерьер в стиле ретро
Красивый подвесной камин открытого типа
Как выбрать?
Неопытный покупатель может запутаться в выборе камина-печи для отопления загородного дома, потому что в продаже имеется огромное количество отопительных устройств. Чтобы избежать ошибок при приобретении печи-камина, нужно проанализировать ассортимент, представленный на рынке, а также определиться с моделью, подходящей по всем параметрам.
Чтобы печное устройство отлично вписалось в интерьер маленькой дачи или загородного дома, нужно правильно рассчитать ряд параметров:
- Размер и мощность печи. Чем больше комната, которую нужно обогревать, тем выше должны быть оба показателя. Если попытаться схитрить и сэкономить – печное устройство перегреется и сломается.
- Коэффициент полезного действия устройства. Чем выше показатель, тем меньше будет расходоваться и перерасходоваться топливо. Менее 60% недопустимо.
- Для разных модельных рядов печных устройств типы топлива различаются. Перед покупкой обязательно нужно уточнить, какой тип используется в приглянувшейся модели: угольное, дровяное или торф в брикетах.
- От того, чем облицована печь-камин, зависит и скорость нагрева воздуха в помещении. Лучше всего сохраняют тепло печи с керамическим или каменным корпусом, но надо помнить, что они дольше прогреваются.
- От диаметра трубы зависит то, насколько безопасной будет конструкция: если дымоход узкий, вся гарь выйдет внутрь комнаты. Нужно помнить, что на 1 киловатт мощности надо 8 см2 сечения.
Кроме того, при приобретении печного устройства есть смысл прислушаться к следующим рекомендациям:
- Нужно разместить печное устройство на безопасном расстоянии от легко возгорающихся предметов. Это может быть от 20 см до 1 м. В инструкции по эксплуатации должно быть указано рекомендуемое расстояние.
- Необходимо рассчитать диаметр дымоходной трубы. Если дымохода нет – его нужно обязательно купить.
- Перед печью должна быть размещена напольная пластина из стали. Это нужно для того, чтобы вылетающие из камина искры не испортили покрытие на полу и не спровоцировали пожар.
- Лучше приобретать модели, в которых можно заменить огнеупорные кирпичи или чугунные пластины в топке.
- Перед покупкой обязательно нужно проверить, насколько качественно укомплектовано устройство: плотно ли прилегает стеклянная дверка к отверстию в топке, нет ли неплотностей по периметру прилегания, не деформирован ли корпус и внутренние отсеки, есть ли термоизоляция на рукоятках регулировки и ручке и свободно ли открываются и закрываются движущиеся части.
- В комплекте с устройством должны идти все требуемые сертификаты. Речь идет о пожарном, сертификате изготовителя и гигиеническом заключении.
- Также нужно убедиться, что на товар имеется гарантия, и уточнить, какие случаи являются гарантийными и где это закреплено.
Как сделать уличный камин из камня своими руками: пошаговая инструкция с видео
Уличный камин из камня очень удобен в использовании и довольно практичен. Чтобы топка в такой конструкции могла выдерживать любые термические нагрузки, в нее вмонтирована шамотная каминная вставка. Карниз (выступающая часть перекрытия) вокруг каминной вставки облицовывают влагостойкими клинкерными плитами, которые отлично поддаются чистке.
Цемент и песок необходимы только для отливки фундамента. Соединение элементов конструкции осуществляют с использованием влагостойкого клеящего раствора, дюбелей и болтов. Дымоуловитель из листовой меди толщиной 1 мм и гриль-вставку, необходимые для использования камина в качестве жаровни, можно сделать самостоятельно или заказать в мастерской.
Для того чтобы сделать уличный камин, потребуются 5 бетонных плит (75 х 50 х 5 см), 2 бетонные плиты размером (50 х 50 х 5 см), 3 газобетонных блока (65 х 40 X 10 см), 1 шамотная каминная вставка для создания топки, минераловолокнистая плита, листовая медь толщиной 1 мм, латунный уголок (20 х 20 х 2 мм), полосовая латунь, 10 стальных оцинкованных кронштейнов (150 х 150 х 5 мм), облицовочные кирпичи (в том числе для задней стенки), 10 л клеящего раствора для газобетонных блоков, 15 л клеящего раствора для облицовочного кирпича и клинкерных плит, 20 клинкерных плит (20 X 20 см), медные заклепки с потайной головкой, винты, шурупы, дюбели универсальные, гипс, базальтовое волокно, вязальная проволока и пруток квадратного сечения (8×8 мм).
Перед тем как сделать уличный камин своими руками, необходимо начать обустройство площадки с закладки ленточного фундамента, глубина заложения которого зависит от местных условий (типа почвы, влажности, расположения участка и т. п.). Затем на фундамент следует уложить две бетонные плиты для мощения дорожек, которые будут являться основанием камина. Сделать качественный уличный камин своими руками поможет пошаговая инструкция, сопровождаемая видео – в нем показаны все технологически сложные моменты:
Цоколь сооружения должен быть устроен из газобетонных блоков, которые можно подогнать по размеру с помощью обычной пилы по дереву. Используя шпатель, клеящий раствор равномерным тонким слоем необходимо нанести на соприкасающиеся между собой поверхности и поставить блоки на плиты основания. В качестве перекрытия рекомендуется использовать две бетонные плиты, закрепив их с помощью дюбелей и шурупов на вертикально установленные газобетонные блоки цоколя.
Элементы шамотной каминной вставки нужно разместить поверх теплоизоляции и временно соединить между собой вязальной проволокой. Вместо шамотной вставки можно использовать огнеупорный кирпич.
Три плиты для мощения дорожек необходимо соединить, используя дюбели и шурупы, в П-образный элемент, который располагают вокруг каминной вставки или шамотной кладки. Свободное пространство между очагом и ограждением должно быть заполнено минераловолокнистыми плитами. Затем можно переходить к облицовочным работам. На цоколь и ограждения с помощью зубчатого шпателя следует нанести клеящий раствор и вдавить в него лицевой кирпич. При необходимости кирпич можно слегка постукивать молотком.
Лучшие пристенные электрокамины
Отдельной категорией считаются пристенные камины, они по своему дизайну максимально приближены к классическим дровяным топкам. Они подразумевают декоративный корпус и электрическую установку внутри, созданную для имитации настоящего пламени. Благодаря такой опции камин создает ощущение тепла и комфорта в помещении. Сегодня ведущие изготовители таких порталов предлагают варианты с обрамлением из дерева, пластика, шпона, природного камня и МДФ, некоторые декорированы гипсом и мрамором. В обзор экспертов попали 2 модели от известных брендов.
Electrolux Sphere EFP/P — 2620RLS
Заявленный электроочаг выделился отличной панорамой, создающей впечатление объемности и глубины пламени. Благодаря инновационной технологии Real Fire, устройство максимально правдоподобно имитирует картинку горящего огня, а разработчик предлагает запустить таймер для работы на срок от 30 минут до 5 часов. Режим декорации без сопутствующего прогрева помещения будет потреблять всего 6 Вт электроэнергии. За безопасный и равномерный обогрев отвечает термостат. Владельцу предложена возможность регулировать яркость подачи огня в 4 режимах. Экран составляет 26 дюймов, прибор защищен от перегрева, площадь обогрева составляет 25 м².
Достоинства:
- Управление на расстоянии специальным пультом;
- Таймер программирования;
- Возможность смены яркости картинки;
- Панорамный вид;
- Приемлемая цена;
- Реалистичность эффекта пламени;
- Эффект кирпичной кладки.
Недостатки:
- Быстро перегорает лампа;
- Короткий шнур для работы от сети.
Модель может устанавливаться самостоятельно около стены или встраиваться в нишу. Использовать разрешено круглый год, зимой для обогрева и создания уюта, летом только для имитации горящего очага.
Гленрич Лада
Недорогая, но качественная и многофункциональная модель отечественного производителя. Во время разработки и создания были задействованы современные качественные материалы и технологии. Преимущество модели заключается в абсолютной ее безопасности, а благодаря изоляционной внутренности поверхность устройства не нагревается и может служить подставкой. Помимо эффекта живого огня можно наслаждаться удобным управлением, надежной службой и экономией электроэнергии, так как мощность составляет 1,5 кВт, а нагрев обеспечивается в помещении до 15 м².
Достоинства:
- Стильный классический дизайн;
- Невысокая цена;
- Работа обогрева и декорирующей функции независимо друг от друга;
- Регулировка яркости;
- Диммер в комплекте.
Недостатки:
- Большой вес 85 кг;
- Громоздкий размер 169×128×40.5 см.
Гленрич Лада станет украшением интерьера в помещении, где достаточно просторно. Устройство изготовлено из экологически чистых и высококачественных материалов, оно прослужит не один год.

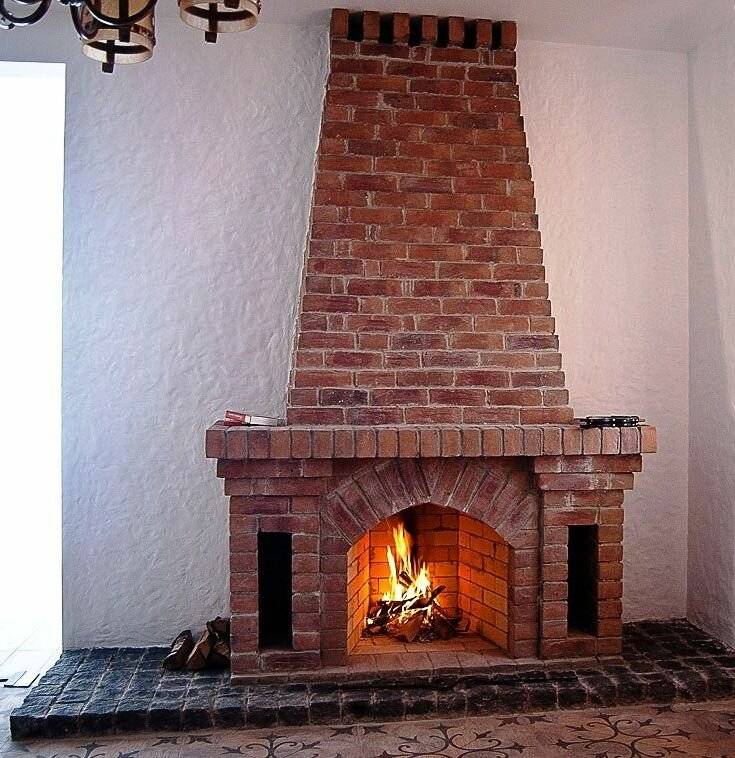

Кладка камина
- Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
- Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
- Выложить подовую часть топки 3 и 4 рядами;
- Стенки камеры сгорания с 5 по 11 ряд;
- На 12 ряд уложить металлические уголки для опоры передней стенки;
- 13-15 ряды — дымосборник и выступ задней стенки (зуб);
- В 16 ряд вставляется прочистная дверца;
- Из 17 по 23 рядов создается тело камина;
- 24-26 ряды – дымоход;
- В 26 ряд вставляется задвижка;
- Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.
Устройство и конструкция
Из-за своей конструкции, дровяной портал может быть установлен только в частном доме. Не каждая квартира позволяет осуществить монтаж дымохода, который потребуется для работы отопительного агрегата. Также, это связано с типом топлива, которое применяется в дровяных порталах. Его эксплуатация в многоквартирном доме не допускается по требованиям пожарной безопасности.
При монтаже камина, вам потребуется учитывать, что для поленьев потребуется дополнительное место. Если все вышеперечисленные требования будет затруднительно исполнить в многоквартирных домах, то в загородном коттедже портал воссоздаст уникальную атмосферу и будет играть роль дополнительного источника тепла или даже средства для готовки еды.
Камин является печью, в которой есть прямой дымоход и топка. Данные элементы относятся к ключевым деталям конструкции агрегата. Непосредственно в топке сгорает топливо, за счет чего осуществляется работа всего агрегата. Дымоход, который представляет собой вертикальную трубу, которая отвечает не только за вывод продуктов горения наружу, но и за тягу.
Кроме данных элементов, конструкция содержит в себе другие детали:
- дымосборник. Он является особой камерой, под которой расположена открытая топка. Деталь контролирует плавность отведения газов в трубу;
- портал. Это фронтальная часть камина, которая является декоративным элементом. Существуют различные типы портала, они могут обладать формой буквы «П» или «Д»;
- колосниковая решетка, выполненная из чугуна. На нее укладываются поленья;
- зольник. Данный компонент конструкции отвечает за сбор золы;
- дымовой зуб. Он располагается на задней стене и оберегает жилище от поступления дыма, холодных потоков воздуха с улицы.
Подобной конструкцией обладают современные камины их камней и кирпича. На сегодняшний день порталы могут производиться из металла, например, чугуна. Строение чугунного камина будет отличаться, от описанного выше варианта. В нем, помимо топки и дымохода, имеются другие элементы:
- портал, выполненный из огнестойких материалов;
- радиатор;
- дверцы (часто встречаются модели со стеклянной топкой, где дверцы изготавливаются из огнеупорного стекла, на котором не остается копоть и сажа);
В специализированных салонах предлагается широкий ассортимент каминов, среди которых можно выбрать вариант, совпадающий с вашим вкусом и финансовыми возможностями. Чтобы не путаться в различных типах порталов, необходимо знать их основные категории.
Принцип работы печи камина длительного горения
Подробно разбирая схему камина и печи, мы не раз говорили, что одним из основных элементов отопительной конструкции является топка, дымоход и зольник.
Так вот особенность печей длительного горения как раз и заключается в том, что в ней отсутствует зольник, через который происходит забор холодного воздуха.
Схема печи длительного горения
Зольник выполняет функцию не только поддувала, но и позволяет производить систематическую очистку от золы и пепла камин. Здесь же принцип работы таков, что продуктов горения практически не остается.
А кислородом, напрямую участвующим в процессе горения печи, дровяная печь камин снабжается через специальное отверстие. Это своеобразный приточный патрубок, который позволяет регулировать приток кислорода и, соответственно, влиять на интенсивность горения печи.
Чугунная печь длительного горения
Ключевым моментом печи камина длительного горения является необходимость обеспечения достаточного количества кислорода. Это позволит поддерживать стабильное горение топлива в камере и обеспечит экономичный расход дров.
Принцип работы дровяной печи камина длительного горения похож на пиролизный агрегат, где основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. И хотя в этой статье мы рассматриваем конструкции, отапливаемые дровами, принцип у всех агрегатов длительного горения будет аналогичным.
Сам процесс горения происходит в закрытом пространстве, откуда через специальную трубу, высвобождается древесный газ. Дальше нагретый газ идет во вторую, где происходит смешивание с вторичным воздухом, закаченным вентилятором.
Это обеспечивает беспрерывный процесс, который происходит до тех пор, пока полностью не сгорят дрова. При этом температура горения порой достигает 1200 градусов. При этом сырье расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого камина печи.
Высокий КПД (80-85%) печей каминов продолжительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку.
Устройство помогает равномерно прогревать водяной контур по всему периметру, увеличивая теплоотдачу. Температура отходящих газов обычно не превышает 130-150 градусов. Тепло, выделяющееся в камине, максимально эффективно прогревает теплоноситель.
Конструкция печи
Учитывая то, что тление происходит крайне медленно, камины длительного горения, в отличие от пиролизных печей и котлов, не так требовательны к качеству и влажности топлива. Конечно, производительность тоже уменьшится при влажных дровах (более 30%), но не так сильно упадет, как в пиролизном котле.
Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов. Но это скорее заводские модели. А вот конструкции, выполненные своими руками, лучше отапливать все же дровами.
Сама модель печи длительного горения появилась на рынке сравнительно недавно. В начале 21 века компания Stropuva благодаря инженеру Эдмунтасу Штропайтис нашла решение проблемы постоянного добавления топлива в котел.
Именно он первым придумал подачу кислорода сверху, благодаря чему став возможен реализации длительного горения. На сегодняшний день это наиболее практичное устройство для обогрева дачи, уровень производительности которого достигает 70, а иногда и 100%.
Расчет камина
При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия
В данном случае учитывается:
В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:
- Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
- Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
- Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
- Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
- Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
- Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.
Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.
Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео
Возможные схемы-порядовки

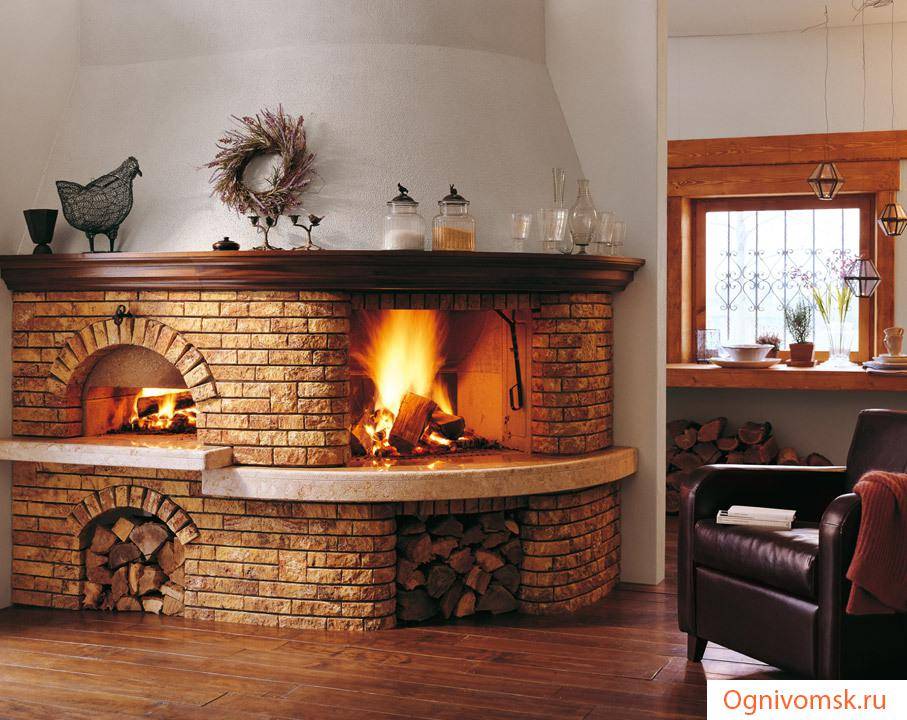

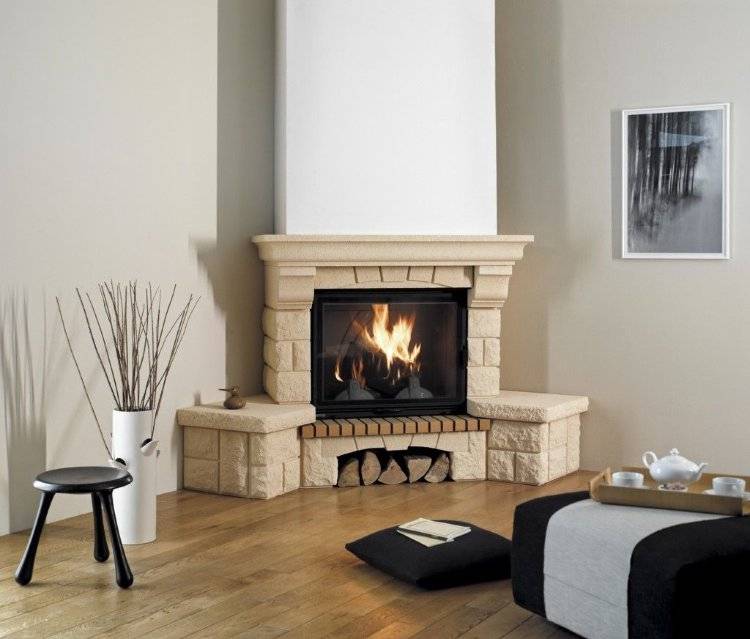

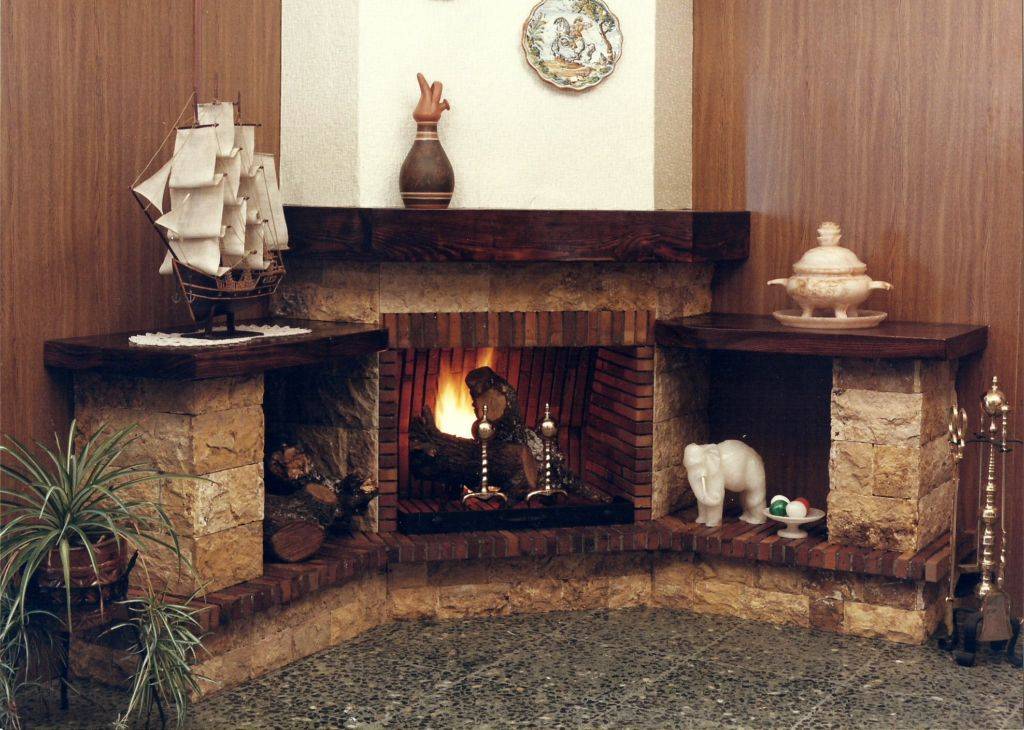

Если вы хотите сделать небольшой камин из кирпича своими руками для гостиной или спальни, можно остановиться на угловом варианте. Он не только эффективен, но и позволяет сэкономить место. Габаритные размеры камина будут 1×1 м. Для выкладки внешних стен понадобится 200 керамических красных кирпичей, а топку нужно будет сделать из 100 огнеупорных кирпичей. Для кладочного раствора понадобится цемент, песок и глина. А для заливки фундамента необходимо будет замешать бетонный раствор.
Достаточно просто можно будет изготовить маленький камин своими руками из кирпича с габаритными размерами 65×115 см. С этой работой справится даже неопытный человек. Несмотря на свой небольшой размер, такой камин способен отопить помещение с площадью до 35 м2. Для сооружения стен такого камина потребуется 250 керамических кирпичей, а также 100 шамотных кирпичей для топки. Для раствора потребуется немного цемента, 3-4 мешка речного песка, 2 мешка глины. Кроме того, нужно приобрести уголки для свода топливной камеры, а также трубную заслонку.
Для того чтобы выложить большой классический камин из кирпича, от мастера требуется наличие определенного опыта работы с кирпичом, а также внимательность. Чтобы не допустить ошибок, нужно четко следовать схеме порядовки.
Для возведения такой сложной конструкции потребуются следующие материалы:
- керамический красный кирпич для стен – 300 штук;
- огнеупорный кирпич – 130 штук;
- печная глина – 2 мешка;
- цемент – 1 мешок;
- песок – 4 мешка;
- уголки и полоса из стали – 3 куска по 1 м;
- печная дверка для чистки дымовой трубы;
- заслонка для топки.
Существует очень много разнообразных схем кладки камина своими руками с разной степенью сложности. Выбирать для себя стоит вариант, наиболее подходящие вам по размерам помещения, а также тот, с которым вы сможете справиться, учитывая опыт кладочных работ. В любом случае не стоит пренебрегать рекомендациями профессионалов.
