Как совместить теплый пол и радиаторное отопление

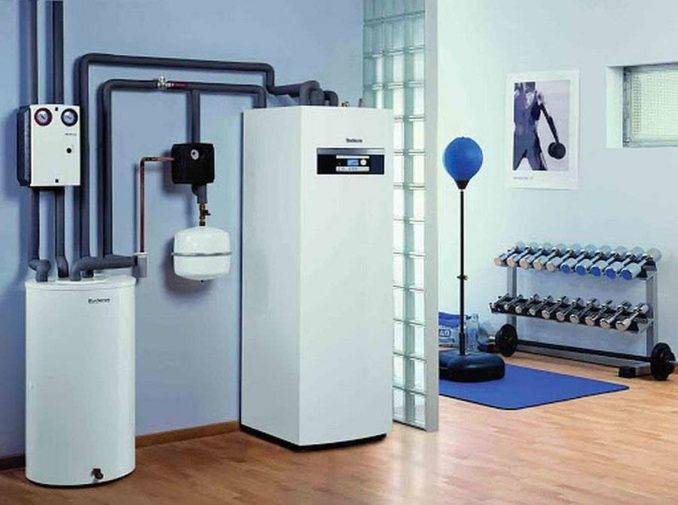

Особенности создания системы с применением газового котла

С выбором самого котла особых проблем возникнуть не должно

Важно только, чтобы оборудование по своей мощности подходило для определенного помещения, чтобы обеспечить эффективный и качественный обогрев. Если есть несколько комнат, то они должны обогреваться равномерно

Для одного помещения выбирается не слишком дорогое и сложное оборудование.

  • Трубы. Лучше всего для дома выбирать полипропиленовые трубы, а вот встраиваемые в пол радиаторы лучше всего устанавливать из сшитого полиэтилена. Это обусловлено тем, что полипропилен является недорогим и гибким материалом. Его монтаж является простой работой. Теплый пол считается оптимальным при использовании сшитого полиэтилена. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
  • Батареи. Оптимальным выбором считаются алюминиевые батареи с подходящим количеством секций. Располагаются они в помещениях под каждым окном. Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. Если будет выбрано маленькое число радиаторов, то они не смогут справляться с поставленными задачами. Если же их будет слишком много, то будет нерационально использоваться теплоноситель. Алюминиевые батареи считаются экономичнее других вариантов. Они имеют приемлемую стоимость, хорошую теплоотдачу и хорошую прочность.
  • Запорная арматура. К ней относятся термостатические головки, которые подключаются к радиаторам. Также должны применяться отсекающие вентиля.

Преимущества теплого пола

Водяной теплый пол характеризуется двумя основными особенностями:

  • низкая температура нагревающейся поверхности;
  • значительная тепловая инерция.

Что это значит на практике? В случае подогрева пола температура нагретой поверхности, как правило, находится в диапазоне 24-28 °C, в то время как температура радиаторов, по крайней мере, в два раза выше. То есть, в случае напольного подогрева нет сильной конвекции, или интенсивного движения теплого воздуха в вертикальном направлении. Пол нагревается очень равномерно, что обеспечивает значительный тепловой комфорт.

Основные преимущества теплого пола

Комфорт. Равномерное отопление позволяет теплу греть в основном ноги, в то время как самым холодным будет воздух на уровне головы. Согласно физиологи, распределение температуры в обогреваемом помещении таким образом, является наиболее подходящим для человеческого тела. Это помогает нам дышать более холодным воздухом и чувствовать себя лучше. Люди, которые любят тепло, в полной мере оценят теплый пол – такая поверхность очень приятная на ощупь, даже если на ней нет лохматого ковра. В результате, на полу вы можете разместить, например, керамическую плитку, которая легкая в уходе и в осенне-зимний период будет греть ноги, а летом принесет приятную прохладу. Схема. Распределение температур в случае обогрева батареями и теплым полом

Экономичность. Эксперты считают, что на вопрос, что лучше – теплый пол или радиаторы с точки зрения экономии можно с уверенностью утверждать: водяные полы с подогревом гарантируют значительную экономию тепла. Предполагается, что в помещениях с отоплением в виде водяного теплого пола, при меньших затратах на нагрев теплоносителя можно создать комфортную температуру воздуха за счет более рационального распределения тепла. Это означает, что в течение года, благодаря системе теплого пола можно сократить потребление энергии более чем на 8%.

Эстетичность. Глядя на пол с подогревом, можно с уверенностью заявить, что он будет радовать эстетов, так как отсутствие радиаторов – это большой плюс в интерьере, который позволяет выполнить любой дизайн. Дизайнер не будет зависеть от расположения батарей, расставляя мебель и технику в комнате. Конструкция отопления пола полностью скрыта, а система управления установлена в технических помещениях (котельная, прачечная и т.д.).

Подойдет для аллергиков. Хорошо подходит для людей, страдающих аллергией – с теплым полом в воздухе нет плавающей пыли. Напольное отопление передает тепло излучением, а батарея рассеивает тепло за счет конвекции, то есть интенсивного движения воздуха, при этом в воздухе появляется больше пыли
Если обратить внимание, то всегда можно увидеть грязь и пыль на стенах над батареями, телевизорами и другими устройствами, которые отдают тепло таким образом. При напольном отоплении возникает явление «припекания» пыли к теплой поверхности, поэтому подогрев пола особо рекомендуется для людей, страдающих аллергией.

Равномерное распределение температуры
В каждой комнате теплый пол обеспечивает одинаковую температуру. При таком отоплении нет теплых и холодных зон. В случае традиционного топления, самый теплый воздух возле батареи и вверху, чем дальше от батареи, тем холоднее.

Более высокая влажность воздуха. Более низкая температура воздушного потока при системе теплого пола не так сушит воздух, как батареи традиционного отопления

В результате не пересушиваются слизистые оболочки носа и горла, что особенно важно для детей раннего возраста.

Схема распределения и циркуляции воздуха при разных видах отопления (традиционные радиаторы и теплый пол)

Какое отопление лучше: теплый водяной пол или батареи

что лучше теплый водяной пол или радиаторы

В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.

Экономичность

Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.

Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.

Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.

Что дешевле водяной теплый пол или радиаторы

В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.

Инерционность

Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.

Ремонтопригодность

Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.

Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.

Виды батарей

Радиаторы делают из разных материалов. Они бывают:

  • чугунные;
  • стальные;
  • алюминиевые.

У каждого металла – свои плюсы и минусы, которые необходимо учитывать при замене.

Чугунные

Они имеют рабочее давление от 9 бар. Что касается других характеристик, то они такие:

  • высота – 350-1500 мм;
  • глубина – 50-140 мм.

Такие батареи, хотя и начали использоваться очень давно, до сих пор весьма популярны. Их основные преимущества:

  • сравнительно невысокая цена;
  • возможность добавлять секции;
  • долговечность;
  • возможность использовать с любым теплоносителем;
  • высокий КПД.

Если же говорить о недостатках, который надо принять во внимание при сравнении, что лучше теплый пол или батареи из чугуна, то они тоже весьма существенны:

  1. Комната долго нагревается после того, как батареи включили.
  2. Теплоотдача чугунных батарей составляет 110 Вт на секцию, что довольно мало.
  3. Нужно много теплоносителя.
  4. Такие батареи много весят.
  5. Как правило, дизайн разнообразием не отличается.

Алюминиевые и биметаллические

Они появились позже чугунных, но быстро завоевали популярность. Пользователи ценят:

  • высокую теплоотдачу;
  • удобство монтажа
  • экономичность;
  • маленький вес.

У биметаллических батарей большинство этих недостатков устранено.

Стальные

Такие батареи бывают двух видов::

  • панельные;
  • трубчатые.

Рабочее давление может составлять от 5 до 16 бар. Стальные радиаторы дают температуру до 120°С. Габариты у них могут быть такие:

  • высота – 200-900 мм;
  • глубина – до 225 мм.

Стальные батареи по сравнению с другими намного долговечнее. Есть у них и другие преимущества:

  • высокая теплоотдача;
  • надежность;
  • прочность;
  • невысокая стоимость;
  • простой монтаж;
  • разные варианты подключения.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

  1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
  2. Использовать для этого нужно трубу DN
  3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
  4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
  5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
  6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котлаТехнические параметры

Газовый

Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.

Электрический

Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна.
Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.

Твердотопливный

Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

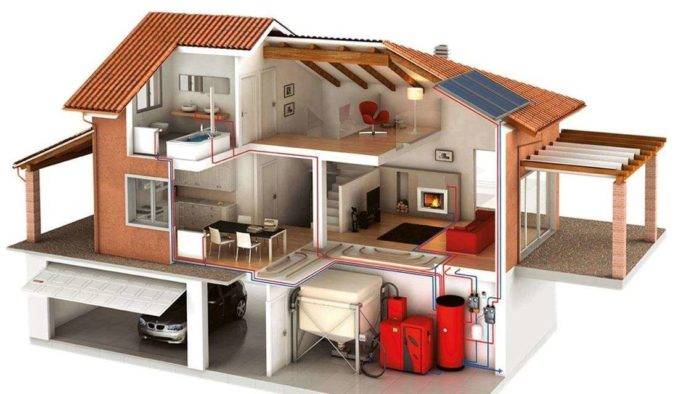

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Монтируем водяной пол

В частном доме поставить гидравлический теплый пол вам никто не запретит. Но смонтировать его нужно качественно, ведь от этого зависят и комфорт, и безопасность, и долговечность самой системы, и экономия.

Подготовка помещения

Любое важное дело надо начинать с подготовки, в данном случае – помещения:

  1. Отметьте уровень верхнего слоя вашего пола.
  2. Высверлите отверстия под трубы.
  3. Сделайте технологические ниши.
  4. Подготовьте черновой пол – его надо выровнять, чтобы перекос не превышал 5°.

Теплоизоляция

После того, как помещение готово, необходимо уложить теплоизоляцию.

Для этого подходят пенопласт, полиуретан и другие подобные материалы. Лучше же всего пароизолирующая – например, из полистирола.

Пароизолятор нужно закрепить и склеить, для чего используется демпферная лента из вспененного полиэтилена. Она крепится по периметру и на стыки немного выше стяжки. Затем укладывается теплоизолятор – монтажная плита.

Укладка труб

Для теплого пола используются самые разные трубы:

  • медные;
  • стальные;
  • полихлорвиниловые;
  • из металлопластика;
  • полиэтиленовые высокой прочности.

При укладке труб нужно соблюдать некоторые правила:

  1. От внешней стены необходимо отступить 15 см.
  2. Нельзя укладывать трубы на стыки панелей перекрытий.
  3. На середине помещения возможна укладка с большим шагом.

Что касается типов укладки, то их несколько:

  • змейка;
  • двойная змейка;
  • улитка.

  • подключение к распределительному коллектору;
  • опрессовка;
  • заливка бетоном;
  • установка деформационного шва.

Первый вариант – для медных или полиэтиленовых труб, второй – для стали и металлопластика. Опрессовка проводится до заливки бетоном, поскольку на этом этапе проверяется качество всей системы.

Без заливки

Не так давно появился, так называемый, беззаливочный гидравлический пол. Он пока еще не очень популярен, да и КПД у него ниже, но зато его можно использовать в многоквартирных домах. Монтировать его значительно проще и быстрее:

  1. Теплоизоляция укладывается на перекрытие.
  2. Сверху укладывается слой ДСП или плит из полистирола.
  3. Укладывается основной слой и пластинами-теплораспределителями.
  4. Пластины накрываются виброизолирующим слоем.
  5. Все это закрывается внешним слоем, обычно ламинатом.

Все начинается с расчета

В устройстве теплого пола можно выделить две основные составляющие: собственно пол, на который укладываются трубы с теплоносителем и распределительный узел, через который происходит подключение к отопительной системе.

Эффективность работы теплого пола как отопительной системы зависит от его теплоотдачи, в свою очередь определяемой количеством тепловой энергии, поступающей от котла. Здесь зависимость простая: чем больше длина труб, тем большее количество тепла они передадут поверхности бетонного пола.

Определить оптимальную длину труб можно с помощью расчета. Проще всего воспользоваться специальным онлайн-калькулятором для расчета теплого пола. Если теплый пол используется в качестве вспомогательной системы отопления, онлайн-калькулятора может быть вполне достаточно. Если речь идет об основном отоплении, расчеты придется делать со специалистами. Определившись с длиной труб, можно переходить к подготовке поверхности пола к монтажным работам.

Какие трубы подойдут для комбинированного отопления

Водяной контур для теплого пола очень удобно укладывать из труб из сшитого полиэтилена. Благодаря гибкости материала, изделия можно укладывать в помещениях со сложной конфигурацией, а не только строго по прямой. Допускается монтаж таких труб в стяжку. В места продажи изделия поступают в бухтах, так что доставить их на место работы несложно.

Что касается подключения радиаторов, то для этих целей подойдут полипропиленовые трубы. Они достаточно дешевые и с ними удобно работать. Для их установки нужно будет подготовить фаскосниматель, насадки, раструбный сварочный аппарат и шейвер, если трубы с армированием. Кроме того, для монтажа радиаторов нужны еще и запорные элементы.

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

  • К трубам подключаются соединители (№6).
  • К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
  • Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

  • Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
  • Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
  • Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
  • Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

  • Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
  • Для хорошей работы системы длина петель должна быть примерно одинаковой.
  • В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

  • Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
  • Насос должен работать в сторону смесительного клапана под номером 2.
  • Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
  • Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

  • 1 смесительный узел Combimix (VT.COMBI.0.180);
  • 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
  • циркулярный насос 180 мм;
  • 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

  1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
  2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
  3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
  4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.
