Правила установки канализационного патрубка

Сферы использования

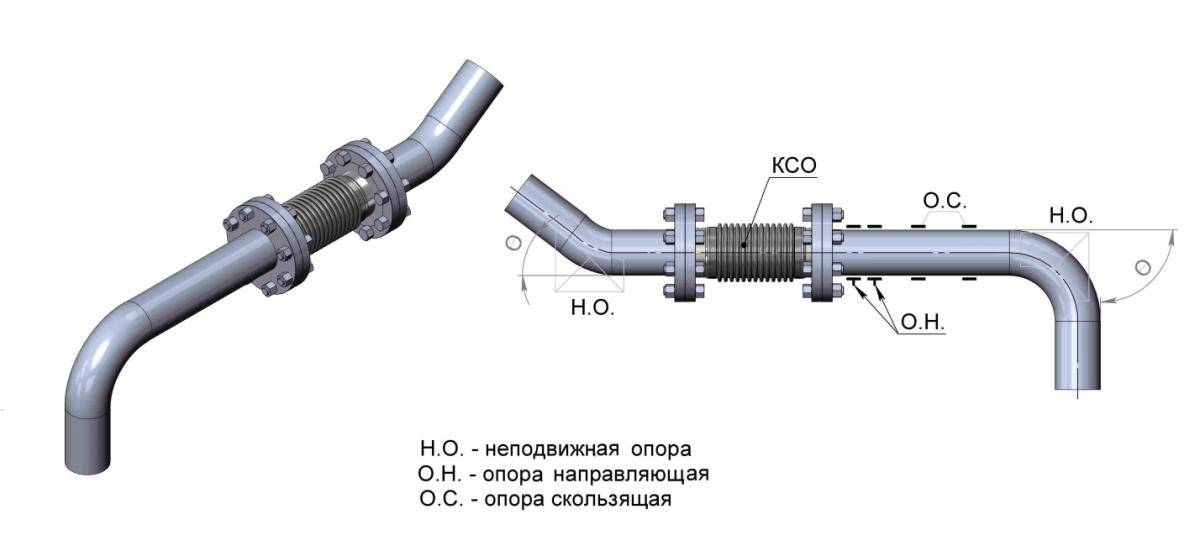

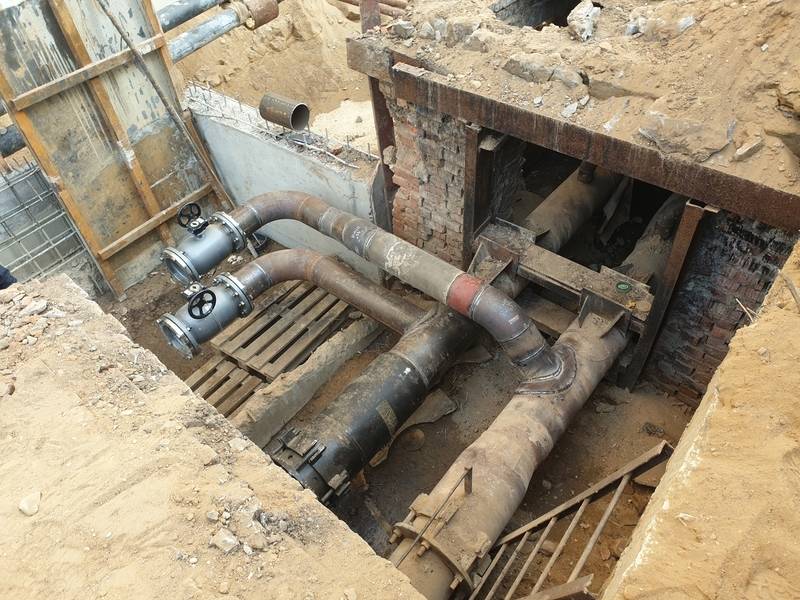

Компенсаторы необходимы для защиты ПП трубопровода. Использоваться они могут не только в водоснабжении, но также и в канализации или отоплении. Более того, они вполне могут применяться с целью компенсировать линейное расширение как в жилых, так и административных зданиях, на производстве, проч. Зачастую эти устройства устанавливаются посередине трубопровода, между неподвижными его участками (опорами, к примеру, разделяющими магистраль).

Этот способ монтажа популярен в сфере строительства по причине легкости и простоты. А благодаря незначительному весу никаких специальных инструментов или оборудования для установки не нужно.

Обратите внимание! Компенсаторы могут использоваться не только для горизонтальных, но и для вертикальных участков

Особенности врезки

Перед тем как ремонтировать канализацию в квартире, нужно предупредить соседей по стояку, чтобы они не пользовались сантехническими приборами. После этого собрать все нужные инструменты и материалы (компенсатор, герметик, ножовку, напильник, а при сварочной методике – паяльный аппарат). Затем отключают водопровод и расчищают техническую зону от ненужных предметов.

Врезка фитинга из полимеров доступна и непрофессионалу, если действовать последовательно:

1. Подрезается часть трубы, к которой будет присоединен канализационный патрубок. Срез обрабатывается напильником или крупной наждачкой от заусенцев.
2. Верхняя часть трубы покрывается силиконом.
3. Надевается компенсатор до упора.
4. Покрывается герметиком нижняя часть стояка.
5. Закрепляется устройство с заводом в раструб трубопровода, где проверяется наличие резинового уплотнения.
6. Подключается система и закрепляется стояк.

Надежное крепление патрубка исполняется путем жесткой фиксации к стене разъемным хомутом на шпильке. Крепеж ставится на трубу выше компенсационного устройства вплотную к нему.

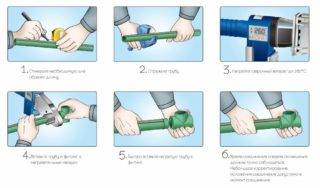

Присоединение при помощи пайки

Чтобы повысить прочность соединения полимерных трубных отрезков с толстыми стенками, используется сварная методика врезки.

Для качественного соединения потребуется сварочный аппарат для пайки полипропилена. Процесс происходит следующим образом:

1. Торец компенсационного устройства, входящий в пластиковую трубу, тщательно зачищают от заусенцев и неровностей.
2. Паяльный аппарат подключают к электросети и нагревают до температуры примерно 260 градусов. Когда прибор готов к сварке, его индикатор погаснет.
3. На насадки сварочного аппарата, подходящие по сечению, надевают подготовленный конец трубы и торец компенсатора. Когда они размягчатся, их соединяют.

Нюансы монтажных работ

Чтобы установить компенсатор правильно на канализационную трубу, следует учесть определенные нюансы монтажа:

• распил труб производят мелкозубчатой ножовкой по металлу, так на разрезах будет меньше заусенцев;
• шлифовку и герметизацию проводят только после очистки и высушивания деталей;
• все образовавшиеся полости закрывают силиконовым герметиком.

Силиконовый состав для герметизации обладает повышенной эластичностью и не станет мешать компенсационным подвижкам, а также сохранит целостность конструкции при перепадах температур.

Компенсатор позволяет сделать ремонт канализационной системы без полного демонтажа. Установка полимерных моделей не составит труда. Для монтажа устройства не потребуется даже сантехнический опыт.

Принцип работы канализационного насоса

Работа оборудования заключается в попадании сливной жидкости с продуктами отходов в резервуар. При достижении стоков определённого уровня в резервуаре устройства срабатывает механизм принудительной откачки (с помощью поплавка). Вслед за ним начинает функционировать измельчитель, который дробит на мелкие части крупные фракции канализационных отходов.

При эксплуатации насоса в помещении отсутствуют неприятные запахи. Это обусловлено герметичностью корпуса, наличием обратного клапана и угольного фильтра.

Дополнительного обслуживания агрегат не требует. Вполне достаточно промывать периодически резервуар.

Нюансы, возникающие при эксплуатации

Как и любое другое оборудование, насос имеет некоторые несовершенства, основным из которых является зависимость от бесперебойного электропитания.

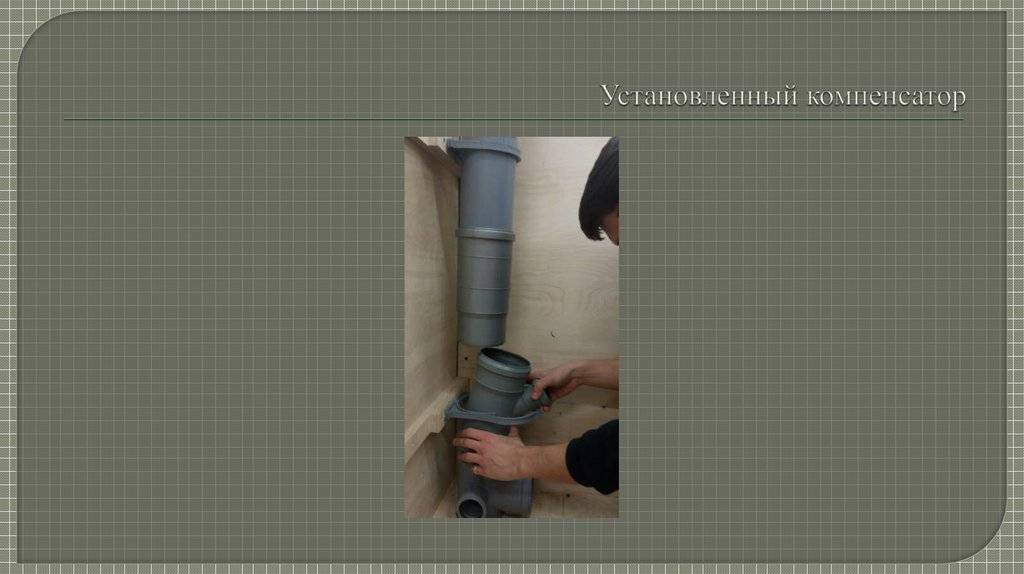

Способ врезки

Монтаж муфты во время первичной сборки системы никаких вопросов не вызывает. Единственным условием станет размещение раструба навстречу потоку (на стояке он направлен вверх, на лежаке — по направлению от стояка). Это важный момент, так как обратное положение соединительного элемента создает опасность возникновения постоянного засора.

Рассмотрим‚ как поставить компенсатор на канализацию, если она уже собрана и запущена в эксплуатацию. Порядок действий:

• в месте установки фитинга болгаркой вырезают участок трубы. Его размер должен быть на 10 см меньше полной длины компенсатора. Обычно разрезают только в одном месте, второй конец вынимают из тройника. Это лучший вариант;
• край обрезанного трубопровода очищают от заусенцев, обрабатывают наждачной бумагой;
• раструб муфты одевают на свободный конец трубы и смещают вверх так, чтобы нижнюю часть можно было вставить в раструб тройника. Смещают фитинг вниз до упора, соединяя его внутренний элемент с тройником.

Некоторые источники рекомендуют перед установкой нанести на внутренние поверхности раструбов силиконовый герметик. Если компенсатор идет слишком туго, можно нанести на трубу немного жидкого мыла или шампуня — работа пойдет намного легче. Перед началом монтажа необходимо оповестить соседей о времени и характере работ, чтобы они не пользовались канализацией. Иначе все стоки окажутся на полу и придется производить генеральную уборку помещений.

Что это такое

Компенсаторы для канализационных труб — это фитинги, предназначенные для изменения в небольших пределах длины участка сети. Чаще всего они используются на линиях, собранных из ПВХ. Этот материал показывает самый большой коэффициент температурного расширения. При сливе горячей воды, длина труб увеличивается, а при охлаждении — уменьшается. Компенсатор принимает на себя эти изменения, сохраняя в целости соединения и элементы стояка. Это основная, но не единственная задача, которую решает муфта. Есть у нее и другие полезные возможности:

• она позволяет изменить положение тройника относительно вертикальных и горизонтальных частей системы. Во время ремонта уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники меняется. Для подключения к системе приходится менять высоту установки тройника, что легко сделать, если есть компенсатор;
• замена частей стояка представляет собой сложную задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких минут;
• упрощается переход с одного диаметра трубопровода на другой.

Как правило, на вертикальной части квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нужен стояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одна часть которого является раструбом с резиновым уплотнителем, а другая — соединительный элемент для установки внутрь раструба. По сути, это укороченный отрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясь до самого начала узкой (внутренней) части. Это позволяет поглощать излишки длины при нагреве, или отдавать некоторую часть при сильном охлаждении.

Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.

У нас вы сможете заказать:

• герметичные соединения для канализационных труб разных диаметров;
• манжеты для соединения пластиковых и чугунных труб;
• соединения сливных шлангов унитазов и бытовой техники;
• уплотнительные кольца для пластиковых труб разного диаметра;

и многое другое без чего просто не обойтись при монтаже канализации.

Весь спектр представленных товарных позиций подобран с учетом потребностей потребителя. Предложенные уплотнения, манжеты и соединения соответствуют современным стандартам, подходят для популярных моделей сантехники. Весь представленный ассортимент отличается высоким качеством и доступными ценами.

Удобное сотрудничество, нацеленное на развитие

Компания ДТРД специализируется на поставках продукции для водоснабжения, сантехники и канализации сетей строительных магазинов и рынков. Политика предприятия учитывает все потребности наших партнеров. Все заказы комплектуются индивидуально. Есть возможность составных паллет, на которые загружаются разные позиции.

Все поставки составляются с учетом товарооборота и спроса. Грамотная логистика позволяет нам обеспечить своевременную доставку и удобные условия хранения товара. Все товары упакованы в индивидуальную упаковку, что гарантирует не только ее сохранность в время транспортировки, но и привлекательный вид на витринах. У нас вы сможете приобрести:

• сифоны;
• шланги;
• приборы учета;
• уплотнения и манжеты сантехнические;
• и многое другое.

Политика предприятия настроена не на получение единовременной прибыли с одной-двух сделок, а на долгосрочное взаимовыгодное сотрудничество. Высокий контроль качества товаров и сервиса, постоянное увеличение ассортимента и расширение спектра услуг позволяет не только находить новых партнеров, но и стимулировать развитие и рост продаж постоянных клиентов. Также мы внимательно следим за новиками в сфере устройства водообеспечения и канализации и продвигаем перспективные и интересные покупателям новинки. Постоянно расширяющийся ассортимент товара, высокое качество и стабильные сбалансированные цены — главные условия для привлечения новых покупателей и расширения круга постоянных клиентов.

В бытовых канализационных трубопроводах стоки транспортируются в большинстве случаев самотеком, то есть повышенного давления в системе не предусмотрено. Но даже в таких условиях без должной герметизации стыков течей не избежать. Для уплотнения соединений трубы, фасонных элементов и патрубков сантехнических приборов применяются резиновые манжеты, надежно оберегая стыки от протеканий. Что собой представляют уплотнительные резинки, какими бывают и как используются на практике, узнаете, прочитав статью.

Чтобы герметизация была эффективной, манжеты должны обладать такими свойствами:

• эластичность;
• упругость;
• способность выдерживать температурные перепады в определенных пределах;
• прочность и длительный срок службы.

Этими свойствами в полной мере обладают резиновые изделия, поэтому уплотнительные муфты и манжеты для ассенизационных труб и переходных фасонных элементов выполняются разновидностями этого материала, такими как:

• собственно резина;
• паронит;
• каучук;
• силикон.

Иногда производители в состав резины добавляют полимерные вещества, что делают уплотнительные резинки для труб канализации более жесткими, менее удобными при монтажных работах, однако при этом износоустойчивыми и долговечными.

Некоторые виды манжет, например те, которыми оснащены переходные муфты для подключения слива унитаза к канализационной трубе, выполнены полиэтиленом. В условиях большого диаметра соединяемых отверстий (не менее 110 мм) зачастую неправильной геометрии, этот материал демонстрирует лучшую герметичность и износоустойчивость (резиновые манжеты после демонтажа приходится заменять аналогичными).

Материалы изготовления

Для облегчения визуального выбора детали внутридомового предназначения выпускаются в сером цвете, в то время как элементы для внешних работ имеют коричневую окраску. Это существенно упрощает подбор необходимой детали и исключает ошибки при монтаже. Фитинги для наружного применения имеют более высокую прочность и утолщенные стенки.

Способность таких элементов выдерживать давления грунтов и не разрушаться под воздействием подземных вод и стоков обусловлена высоким показателем кольцевой жёсткости моделей, рассчитанных на большие объёмы жидкости и экстремальные внешние условия их эксплуатации. Их размеры несколько превосходят габариты внутридомовых деталей, что обусловлено более серьёзной нагрузкой на внешние коммуникации и неблагоприятными условиями, в которых они используются.

Соединение пластиковых фитингов осуществляется на основании клеевого, сварочного и резьбового способа. Для обеспечения полной герметичности стыка все модели из ПВХ оснащены уплотнительными резиновыми кольцами, что позволяет создать надёжное соединение и избежать протечек.

В некоторых случаях на особо сложных участках стыки рекомендуется укреплять при помощи силиконового герметика. Это обеспечит прочность соединения в случае рассыхания резины и предотвратит просачивание жидкости. В случае если раструб не укомплектован уплотнительными кольцами, следует воспользоваться специальным клеем, который после высыхания образует структуру, практически идентичную структуре пластиковой трубы.

Пластиковые элементы легко переносят температуру жидкости в 75, а в случаях кратковременного воздействия и до 95 градусов. Это позволяет смело использовать изделия из ПВХ для обустройства сливов из стиральных и посудомоечных машин. При монтаже таких видов коммуникаций следует учитывать расширение элементов от термического воздействия. Поэтому соединение деталей «до упора» не допускается. Воздействие отрицательных температур также не оказывает влияния на целостность и работоспособность фитингов: в случаях промерзания труб фасонные части не растрескиваются и не деформируются.

Кроме стоимости, веса и простоты монтажа, пластиковые изделия также не склонны к образованию засоров. Это обусловлено абсолютно гладкой внутренней поверхностью элементов, где твёрдым частицам просто не за что зацепиться. Система, смонтированная из пластиковых элементов, не требует расходов на её обслуживание и не нуждается в ремонте на протяжении длительного времени.

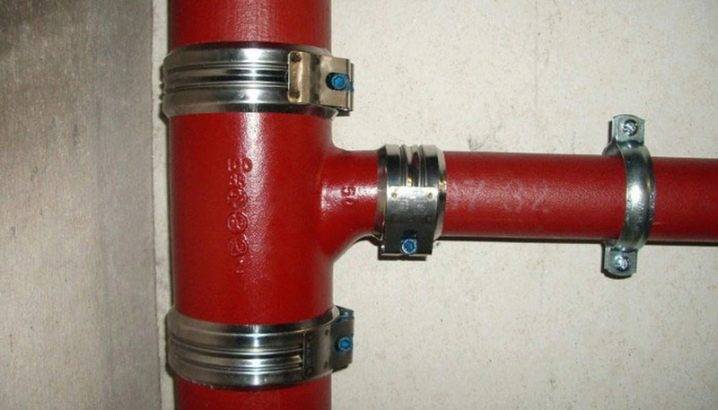

Фасонные части из чугуна предназначены для соединения чугунных труб в системе канализации. Для их производства используется высокопрочный чугун с шаровидным графитом. Модели выпускаются в широком ассортименте с большим разнообразием форм и размеров. В качестве уплотнительных элементов фитинги комплектуются манжетами или специальным стопором. Внутренние стенки чугунных деталей выполнены из цементно-песчаного покрытия, защищающего металл от коррозии и повышающего герметичность соединений.

Внешняя часть элементов имеет цинковое напыление и дополнительно покрывается битумным лаком. Такое покрытие обеспечивает высокую устойчивость деталей к агрессивному воздействию внешней среды и значительно продлевает срок их эксплуатации.

Чугунные фитинги могут эффективно использоваться как с чугунными, так и с некоторыми полимерными трубопроводами. Изделия часто применяются в промышленном водоснабжении, при обустройстве канализации и для оснежнения горнолыжных склонов. Благодаря устойчивости к диаметральным прогибам и сохранению герметичности во время больших дорожных нагрузок изделия из чугуна могут укладываться в любой тип грунта и использоваться в любых климатических условиях без ограничений.

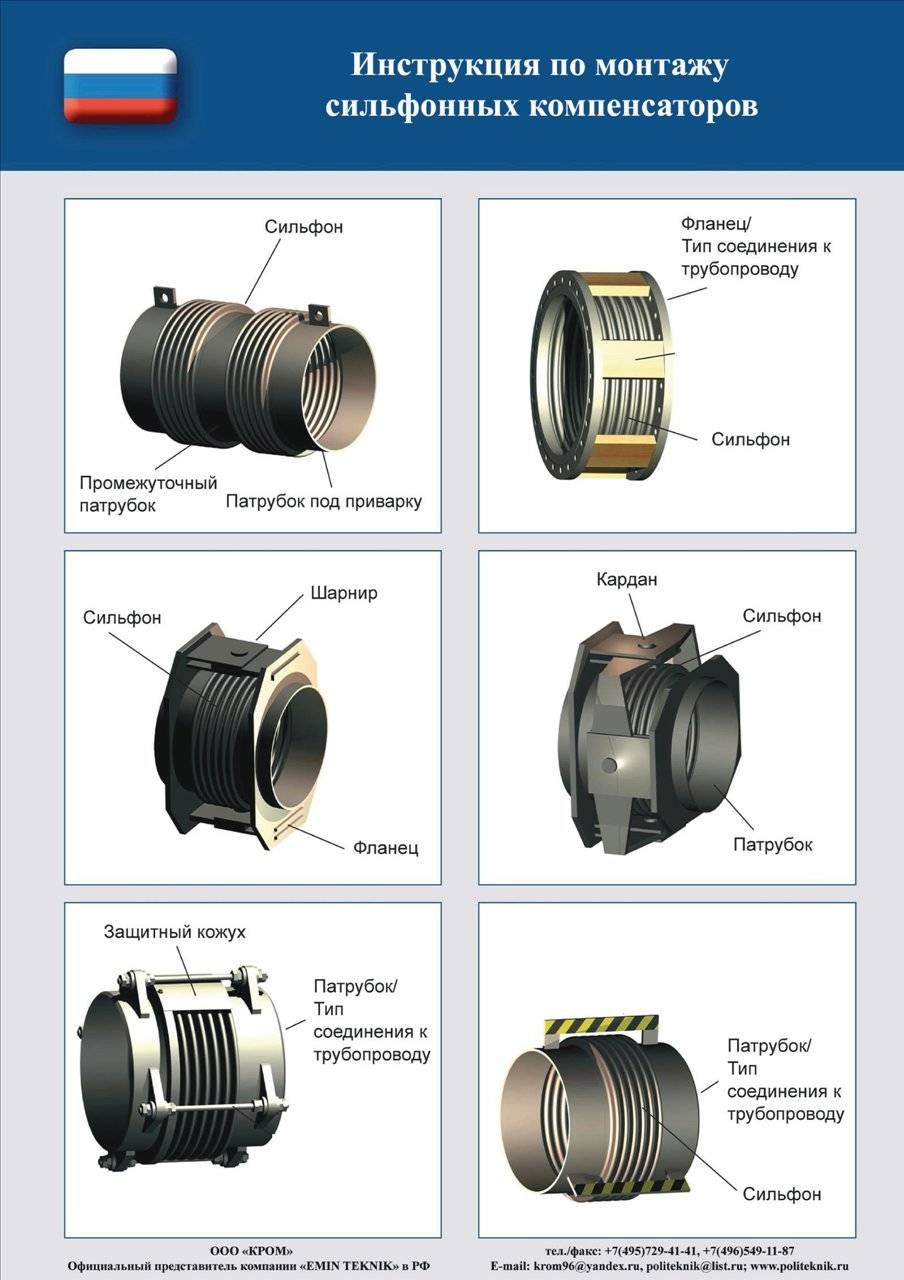

Виды компенсаторов

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

• металл: сталь и чугун;
• формованный железобетон;
• асбестоцемент;
• керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

• он очень тяжелый;
• установка металлического трубопровода сложная и трудоемкая;
• стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

• полипропиленовые изделия;
• полиэтиленовые аналоги;
• поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

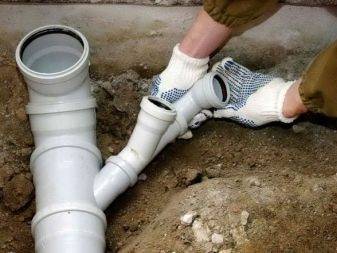

Определение и назначение канализационного отвода

Пластиковый однораструбный отвод

Отводом для коллектора называют элемент трубы, изогнутый под определенным углом. Второе название фитинга – уголок, колено. Основная функция изделия — менять направление канализационного потока в сторону центрального стояка или септика от входа из стены дома и на других его участках. Как правило, отвод имеет то же сечение, что и труба канализации.

В качестве дополнительных фитингов при устройстве канализации используют заглушки и тройники. Первая способствует ограничению движения потока воды. Вторая позволяет разветвлять коллектор, если система прокладывается для двух-трех зданий одновременно либо в общий приемник будут стекаться ливневые и фекально-бытовые стоки из двух разных систем.

5.3.5. Системы с отведением очищенных сточных вод в поверхностные водоемы

5.3.5.1 Отведение очищенных сточных вод в поверхностный водоем рекомендуется применять при водонепроницаемых или слабофильтрующих грунтах на участке и при наличии водоема, который может быть использован для этой цели. В таких системах сточная вода, очищенная в септиках, после механической очистки на песчано-гравийных фильтрах, в фильтрующих траншеях или в очистных установках заводского производства отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. В районах с расчетной зимней температурой наружного воздуха до минус 20 °С возможно использование системы очистки в естественных условиях.
5.3.5.2 Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.
5.3.5.3 Отведение очищенных сточных вод в поверхностные водоемы должно осуществляться с соблюдением требований СанПиН 2.1.5.980.
5.3.5.4. В месте сброса очищенных сточных вод в водоем следует проводить мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока, например, путем укрепления грунта каменной подсыпкой или бетонными плитами.
