Что такое канализационный пятерник

Классификация

Помимо классификации по предназначению, фитинги могут различаться и по множеству других признаков. В первую очередь, это материал, из которого делаются как трубы, так и фитинги для них. Все преимущества пластика уже были рассмотрены выше. Но не всегда российские жители по тем или иным причинам отдают предпочтение трубопроводам из ПВХ-материалов. В нашей стране наибольшим доверием пользуются металлические конструкции.

Чугун – самый традиционный из материалов, но имеющий множество недостатков. Из плюсов можно выделить самый долгий срок службы – около 80 лет. Большинство чугунных канализационных систем в России существуют еще с советских времен. За эти годы на внутренних стенках таких труб образовались многочисленные наросты, затрудняющие проходимость воды. При их замене редко используется тот же материал. Виной тому – значимые минусы чугуна: он имеет высокую стоимость и большой вес, который усложняет установку. Чугунные фитинги редко используются в бытовых целях по тем же причинам.

Существуют альтернативные варианты, которые тоже имеют свои недостатки, из-за чего все реже применяются в строительстве. К примеру, медь – самый дорогой из материалов. Весьма устойчив перед коррозией и воздействием щелочной среды. Для прокладывания водопровода медные трубы не используются из-за своего свойства менять запах и цвет воды. А для канализации можно найти материалы и подешевле. Другая альтернатива – нержавеющая сталь, которая, наоборот, уязвима для коррозии.

Из неметаллических материалов можно выделить асбестоцемент и керамику. Первый вариант практически лишен недостатков, которыми страдают металлические трубы. Системы из асбестоцемента не страдают от коррозии, имеют небольшой вес и долго служат. Но данный материал довольно хрупок, его легко повредить при монтаже. Керамика – самый близкий к идеальному материалу вариант, так как имеет длинный ряд преимуществ. К тому же керамические системы могут похвастаться разнообразием доступных фитингов. Но большую часть этих плюсов перечеркивает один минус – слишком высокая цена.

Из-за различных недостатков перечисленных материалов, ПВХ-трубы на фоне прочих аналогов выглядят наиболее выгодным и практичным решением. Различаются фитинги и по своим размерам. Выбирая их, следует учитывать параметры труб, которые нужно соединить. Их вес и длина, например, роли не играют. Главными показателями в данном случае являются внутренний и внешний диаметры труб. Они могут варьироваться от 25 до 110 мм и более.

Отводы для гофрированных труб Корсис

Гофрированные трубы Корсис – изделия, выполненные по новейшим технологиям, особенностями конструкции является двухслойная структура с гладкими внутренними стенками и наружной гофрой черного цвета, защищающей поверхность от ультрафиолетового излучения. Благодаря такой структуре, трубы имеют высокую кольцевую жесткость, позволяющую эксплуатировать их на больших глубинах. Материалом трубных внутренних стенок является полипропилен – это позволяет эксплуатировать изделия при температурах протекающих жидкостей около 65 С.

Рис. 8 Трубы Корсис, раструб с кольцом уплотнительным – конструкция и внешний вид

Материалы гибких труб для канализации

Эластичность труб в первую очередь зависит от материала, а также в небольшой степени и от конструкции. К примеру, самой распространенной гибкой канализационной трубой является конструкция с гофрированными стенками. Такие изделия чаще изготавливаются из материалов, которым изначально такое свойство, как эластичность, не присуще, например, поливинилхлорид.

Более совершенными считаются трубы, выполненные из эластичных материалов, таких как полипропилен и полиэтилен.

Полиэтилен – это один из типов пластика. Так же как и все полимеры, он отличается следующими преимуществами:

  1. Ему несвойственна коррозия. Он отлично подходит для работы в условиях, характерных постоянным соприкосновением с водой.
  2. У труб из пластика более гладкая внутренняя поверхность, что уменьшает вероятность засоров.
  3. Полимеры не боятся воздействия агрессивных химических веществ, из-за чего заметно облегчается уход за ними. Также благодаря этому свойству трубы из пластика можно использовать даже на нефтеперерабатывающих и химических заводах.
  4. Полиэтилен выдерживает температуру до +75°С, благодаря чему их часто применяют для соединения стиральной и посудомоечной машины с общей системой сбора сточных вод.
  5. Установка довольно быстрая и легкая.
  6. Небольшой вес облегчает транспортировку.
  7. Срок службы не менее 20-30 лет, гарантия от производителя – минимум 10 лет.
  8. Сравнительно небольшая цена.

Отдельно стоит рассказать про эластичность труб, и в каких ситуациях она полезна.

Гибкая труба для канализации, как уже было сказано, может быть применима как во внешнем, так и во внутреннем участке системы.

Во внешней канализации она особенно полезна, ведь этой части системы приходится постоянно сталкиваться с перепадами температуры. Без должных мер утепления трубы под землей могут легко промерзать. Если системой не пользоваться довольно долго, может даже сформироваться ледяной засор.

Избавиться от него довольно просто, но сделать это нужно как можно быстрее. К сожалению, не всегда получается отличить ледяной засор от обычного, поэтому сначала многие прибегают к разным типам прочистки трубы, теряя при этом драгоценное время.

Вода, как известно из школьного курса физики, при замерзании расширяется. Трубы из твердых материалов от такого давления могут попросту треснуть. Полиэтиленовые — расширяются вместе с водой.

Все те же свойства присущи и полипропилену, но он имеет несколько отличительных особенностей.

В первую очередь этот материал более неприхотлив к жаре. При постоянной нагрузке максимальная работа его эксплуатации — +75°С, но непродолжительное время такие трубы работают и при +90°С.

В случае с полипропиленовыми трубами доступен вариант армирования. Между несколькими слоями основного материала укладывается слой стекловолокна. Это заметно увеличивает стойкость труб к перепадам давления. И делает их идеальным вариантом для установки во внешнюю напорную канализацию, то есть ту часть системы, где постоянно или переменно работает насос.

Поливинилхлорид – это самый популярный материал ряда канализационных труб, но он негибкий. Такого свойства можно добиться только при создании гофрированной трубы.

Обратите внимание, что поливинилхлорид нормально работает только при температуре от -15° до +65°С, а, значит, он не подходит для установки в ряде участков канализации, особенно тех, где бывают постоянные перепады температуры и промерзания

Назначение крестовины и материал изготовления

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

От чего зависит цвет канализационных труб

Для полимера, а это материал, из которого изготавливаются современные канализационные трубы, вовсе не важен цвет. Вернее, на его характеристики никак не влияет окраска: она нужна, чтобы сообщить о свойствах полимера, а не изменить их.

Серая

Может быть не только серая, но и белая. Изделия такого типа применяют только для внутреннего трубопровода. Они рассчитаны на использование при температуре около 60 °С, кратковременно температура может доходить до 95 °С. Толщина 2,7 мм, диаметр 32, 40, 50, 110, 125, 150 мм. Соединяются раструбом, некоторые производители наносят деления для удобства монтажа.

Оранжевая

К этому классу относятся коричневые или рыжие. Трубы предназначены для наружного использования. Они гораздо прочнее и жестче серых, обычно многослойные. Первый класс таких труб имеет толщину стенки 3 мм, второй, рассчитанный на большую глубину, – 3,2 мм. Температура рабочей среды не должна быть выше 45 °С.

Зеленая

Иногда синяя. Применяют ее под дренаж. Они гибкие, при этом жесткие. Выдерживают относительно высокие перепады температур. Продукция с зеленой маркировкой предназначена для напорных магистральных трубопроводов. Выпускается диаметром 110 мм или 160 мм.

Черная

Эти трубы не рассчитаны для использования под давлением. Применяют их для безнапорных стоков. Черная используется для ливневого водоотведения.

Виды и отличия

Существуют следующие разновидности муфт:

  1. соединительные — применяются для стыковки отрезков труб одинакового диаметра;
  2. защитные — используются в качестве защитного кожуха участков пластиковых труб, прокладываемых через стенки колодца или других ЖБ изделий. Герметизация прохода внутри фитинга выполняется посредством резинового уплотнительного кольца;
  3. компрессионные — устанавливаются на приготовленную резьбу и закрепляются с помощью накидной гайки. ;
  4. редукционные — обеспечивает переход с труб большого диаметра на меньший. Присоединяется к трубопроводу соединительными муфтами или с помощью сварки;
  5. электросварные. Их особенностью являются наличие встроенных в корпус электронагревательных элементов, которые после подключения к сварочному устройству нагреваются до высокой температуры и плавят материал самой муфты и обеих концов труб. Пластик, расширяясь во время плавки, плотно стыкуется между собой. После остывания в месте стыка образуется однородная масса. Как выглядит такая муфта можно посмотреть на следующем фото:

Виды фитингов для устройства наружных канализационных систем

Стыковочные ПВХ элементы наружной канализации, чтобы не путать, изготавливают оранжевого (коричневого) цвета. Они еще отличаются прочностью, утолщенными стенками, имеют высокий класс жесткости и большие размеры. Основные виды фасонных частей совпадают в обеих канализационных системах, изменяется лишь диаметр. Есть комплектующие, специально изготовленные для наружной системы, к ним относятся:

  • трехраструбный тройник – обеспечивает слияние трех оводов меньшего диаметра в трубу основного стока большей окружности;
  • переходник между разными диаметрами и материалами труб;
  • обратный клапан – предотвращает циркуляцию стоков в обратном направлении по причине засорения или переполнения системы. Одного клапана достаточно для наружной канализации небольшого приватного дома, но не для многоэтажки, где он может быть установлен только на отдельную квартиру;
  • сифон с двумя коленами – гидрозатворное соединение, включаемое в трубопровод перед приемником стоков;
  • седёлка – деталь, оформленная как седло с входным отверстием посередине, служит подключением дополнительного отвода к уже рабочей системе. Седёлка приклеивается, обхватывая основную трубу, а ее раструб соединяется с отводом.

Некоторые типы фасонных частей позволяют сделать отвод от действующего трубопровода

Напорная канализационная сеть с давлением 6-11 атм., предполагает применение фланцевой стыковки, то есть специальных фитингов (в основном муфт), снабженных резиновой прослойкой и болтовой стяжкой. Соединение отличается особой прочностью, защитой от протечки, возможностью быстрой дальнейшей замены.

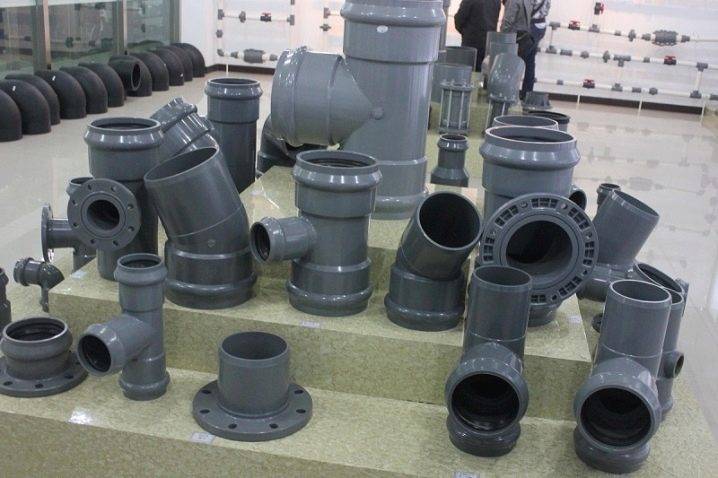

Основные фитинги для канализации

Ассортимент фитингов

Основные соединительные фитинги разделены на 4 группы:

  1. Муфта прямолинейная двусторонняя. Предназначена для соединения двух участков. В ее конструкции присутствуют два раструба с резиновыми манжетами.
  2. Отвод или колено. С его помощью соединяют два участка, которые подходят друг к другу под углом 90 или 45 градусов. Отсюда и два вида отводов.
  3. Тройник предназначен для соединения трех участков. Два из них прямолинейные и соединяются в одном прямолинейном контуре, а третий является боковым. Кстати, тройники также делятся на две группы — первый с отводом бокового участка под углом 90 градусов к основному, второй под углом в 45 градусов.
  4. Крестовины — соединяют 4 участка под разными углами или в перпендикулярных плоскостях.

Это основные соединительные фитинги, но есть и другие, которые выполняют разные функции. Это ревизия, зонты разных размеров, обратные клапаны, заглушки, редукции и прочее.

Виды муфт

Муфта компрессионная соединительная представлена на рынке широким ассортиментом моделей из разных материалов. В первую очередь они классифицируются по конструктивным особенностям:

  • прямые;
  • угловые;
  • тройные;
  • крестовые.

Затем разделение происходит на группы по типу соединений:

  • с цангами одинакового диаметра;
  • с разным сечением на концах;
  • для стыковки металлических и пластиковых труб;
  • для соединения трех и четырех труб.

В зависимости от функциональных характеристик муфты бывают:

  • соединительные;
  • переходные с разных диаметров;
  • переходные с разного вида труб;
  • для монтажа сантехнической арматуры;
  • глухие.

К этой же группе многие относят тройники и крестовины, которые являются разновидностью соединительных фитингов.

Главная отличительная особенность компрессионных муфт от аналогичных изделий — способ крепления. Установка не требует сварных этапов процесса монтажа, в результате чего стыковку можно в любое время рассоединить. Такие модели стали спасением при монтаже магистралей из труб, на которых невозможно нарезать резьбу или сварить концы.

Инструменты

Какой инструмент нужен, чтобы превратить поливинилхлоридные трубы и фасонину в функционирующую канализацию?

Самый простой:

ИнструментФункции
Болгарка с любым абразивным режущим кругомРезка труб по размеру. Кроме того, болгарка с кругом по металлу при необходимости поможет демонтировать старую чугунную канализацию
Перфоратор с буромБурение отверстий под крепеж
Острый ножСнятие фасок с труб
Маленький разводной ключ или отверткаКрепление хомутов или клипс

Болгарка очень удобна для резки пластиковой канализации.

С отрезанных по размеру труб обязательно снимаются фаски.

Кроме того, вам пригодится жидкое мыло для смазки резиновых уплотнителей. Смазка упростит сборку соединений. В некоторых случаях бывает полезным и силиконовый герметик, способный обеспечить дополнительную герметизацию соединений.

Гайка Г 50-ПНД ГОСТ 22689.2

17.1. Лента прокладочная полиэтиленовая предназначена для установки между наружной поверхностью канализационного трубопровода и внутренней поверхностью металлических креплений.

17.2. Конструкция и размеры прокладочной ленты должны соответствовать указанным на черт. 49.

Мерт. 49

Масса 1 м — 0,020 кг

Условное обозначение прокладочной ленты из ПВД: Лента ЛП-ПНД ГОСТ 22689.2

17.3. Лента должна изготовляться из полиэтилена высокого давления по ГОСТ 16337.

18. КОЛЬЦА УПЛОТНИТЕЛЬНЫЕ

18.1. Резиновые уплотнительные кольца предназначены для комплектации канализационных фасонных частей из ПНД и ПВД.

18.2. Конструкция и размеры уплотнительных колец должны соответствовать указанным на черт. 50 и в табл. 20.

Черт. 50

ММ
Номинальный диаметр трубы D dt
50,0 «Д.5 6+0.4
90,0 89±Ь:1 7 + 0,4
1110,0 109Д;* 7+0,4

Пример условного обозначения уплотнительного кольца для комплектации фасонной части с номинальным диаметром 50 мм:

Кольцо Куп 50 ГОСТ 22689.2

18.3. Резина для уплотнительных колец должна иметь твердость по Шору в пределах 30—45 и относительную остаточную деформацию после старения в воздушной среде при сжатии на 40 % и температуре 70 °С в течение 24 ч не более 25 %.

19. ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ

19.1. Уплотнительные прокладки предназначены для комплектации канализационных фасонных частей из ПНД и ПВД с резьбовыми раструбами.

19.2. Конструкция и размеры уплотнительных прокладок должны соответствовать указанным на черт. 51 и в табл. 21.

5
/

1

1
3

Черт. 51

Таблица 21

мм

Номинальный диаметр трубы 01 Пред. откл. Dx Пред. откл. S
40,0 39 + 1,0 45 -1,2 2
50,0 49 + 1′.0 55 -1,2 2
90,0 93 + 1,4 102 -1,4 3
110,0 112 + 1,4 122 -1,4 3

Пример условного обозначения уплотнительной’ прокладки для канализационной фасонной части с номинальным диаметром резьбового раструба 50 мм:

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Правила монтажа

Соединение выполняется несколькими способами. Выбор зависит от возможности расчеканки крепежа. Кроме жесткого фитинга используют резиновые канализационные изделия – манжеты или редукции. Они находят своё применение при подключении стиральных машин и посудомоечных агрегатов, сливные отверстия которых имеют диаметр 32 мм.

Специалисты не рекомендуют при состыковке пластиковых изделий использовать силикон, льняные тросы или герметики. Их с успехом заменяют уплотнительные резиновые кольца. Если после установки появляются протечки, следует поправить перекосившееся кольцо.

Эластичные уплотнители имеют довольно большую жёсткость, поэтому возникают трудности при монтаже. В этом случае конец, на который надевается уплотнитель, обмазывают жидким моющим средством.

Резиновая манжета

Если старую трубу вытащили из раструба легко и сохранили целостность чугунной поверхности, в расширение заводят конец пластиковой трубы на 3 или 8 см. Быстрое и качественное соединение может прослужить 8 лет.

Для сантехнических приборов, которые располагаются недалеко друг от друга, имеется 2 вывода в стояк. Один с диаметром 100 мм используется при подключении стоков из биде и унитаза, второй – с d 50 мм, для раковин, ванн и душа.

Алгоритм присоединения полимерной разводки к чугунному раструбу:

  1. внутреннюю часть манжеты очищают от ржавчины и грязи;
  2. для исключения протечек наносят герметик с внешней стороны резинового изделия;
  3. вставляют тапе.

На последнем этапе осуществляется соединение с полимерной трубой.

Пластмассовый фитинг

Используются канализационные переходники с чугуна на пластик в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметры, отличные от стандарта, например, 60 мм. Соединение выполняют с помощью тапера 50/72 мм.

По схеме сборка выглядит так: пластиковая труба, соединительная муфта 50/50, резиновое кольцо, сам переходник 50/72, эластичная манжета, уплотнитель, чугунный трубопровод d 60 мм .

Порядок действий:

  1. старую металлическую трубу ровно обрезают;
  2. на зачищенный конец надевают резиновую манжету;
  3. наносят герметик на её внутренний край и верхнюю часть пластикового фитинга;
  4. вставляют переходник в уплотнитель.

Остаётся в подготовленный конец через соединительную муфту вставить полимерную трубу. Размер манжеты и тапера должны соответствовать друг другу.

Зачеканка с помощью асбестового шнура

Асбестовый шнур

Метод используется при соединении чугунных изделий, так как конфигурации фитингов из литья ограничены. Порядок работы:

  1. верёвку наматывают на пластик;
  2. обмотанный конец трубы вставляют в очищенное отверстие, помогая отвёрткой закрыть щели асбестовым материалом;
  3. готовят раствор из воды, цемента и клея ПВА;
  4. обмазывают стыковку цементирующим составом.

Рекомендуется перед использованием канализации выждать сутки для просушки. Этот способ имеет высокую надёжность и гарантирует работу без протечек в течение долгого времени. Так соединяют чугунные раковины с пластиковым трубопроводом.

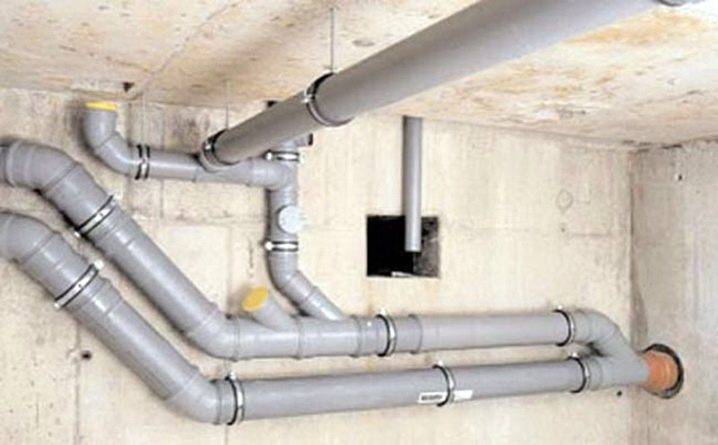

Способы монтажа канализации из ПВХ

  1. С уплотнительными резиновыми кольцами.
  2. Предназначенные для соединения с использованием клея.

Практические рекомендации по применению фитингов с уплотнительными кольцами

Для монтажа изделий, оснащенных резиновыми прокладками, используется следующая схема:

  1. Ветошью очищают деталь от пыли.
  2. Убеждаются в том, что резиновое кольцо расположено внутри детали правильно.
  3. Прикладывают ее к трубе и маркером отмечают на ней требуемую глубину установки фасонного элемента.
  4. Внутреннюю поверхность детали и уплотнитель смазывают силиконовым герметиком.
  5. Стыкуют элементы, ориентируясь на отметку глубины установки.

Отводы

  • для стыковки горизонтальной и вертикальной ветви используют колено с углом 90°;
  • для выполнения поворота магистрали под прямым углом потребуются два колена с углом 45°;
  • для поворотов в одной плоскости предназначены отводы под углами 45° и 22,5°;

Муфты

Во время проектирования инженерной сети рекомендуется минимизировать количество стыков. Поэтому мест соединения с помощью муфт должно быть немного. Эти изделия используют, когда требуется обойти имеющееся на пути магистрали препятствие.

Сифоны

U-образные изделия, предназначенные для изъятия и удержания попавших в систему мелких предметов и мусора. Также используются для устройства гидрозатвора. Производители предлагают два типа сифонов: с заглушкой и без таковой.

Сифоны первого типа монтируют, если имеется свободный доступ к этой части инженерной сети, предоставляющий возможность очистки фитинга.

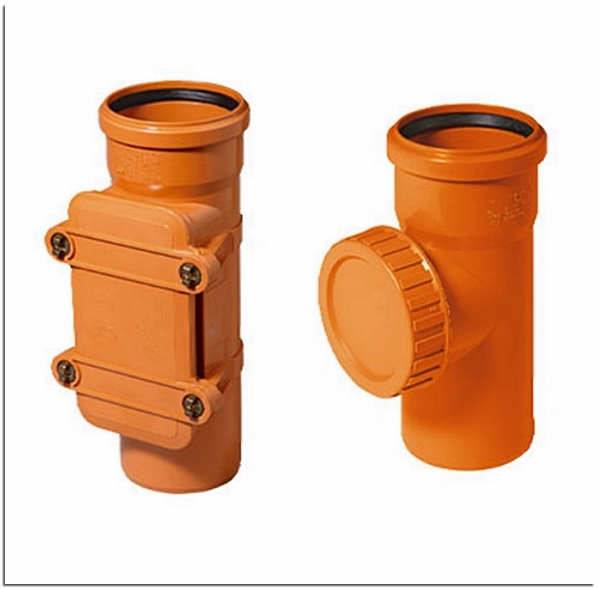

Ревизия

Используется для обеспечения доступа к прочистке системы.

Практические рекомендации по применению фитингов с клеевым соединением

Канализационные фитинги с клеевым соединением бывают сечением 50 и 110 мм. Для обеспечения герметичности соединения используют клеевые составы и обезжириватели Tangit, Gebsoplast, Griffon и др.

  1. Отрезать трубу нужной длины.
  2. С обеих сторон среза сделать фаску. Можно использовать острый короткий нож или специальное приспособление для обработки среза пластика.
  3. Сухой чистой ветошью убрать пыль и стружки.
  4. Смочить тканевую салфетку обезжиривателем и обработать им деталь и срез трубы.
  5. Кисточкой нанести клеевой состав на внутреннюю часть присоединяемого фасонного элемента и внешнюю часть трубы.
  6. Аккуратно их соединить.

Фитинги канализации с клеевым соединением

Советы и рекомендации специалистов

Чтобы монтаж инженерной сети был качественным, необходимо учесть следующие нюансы:

  1. Нарезку пластиковых труб рекомендуется осуществлять с помощью ножовки с мелкозубовым полотном по металлу.
  2. Место распила зачищают мелкозернистой наждачкой.
  3. Нельзя отпиливать ножовкой и обрабатывать наждачкой мокрый пластик.
  4. Для того чтобы снять с трубы приклеенный к ней фасонный элемент, используют долото и молоток.
  5. Клей удаляют с помощью специального растворителя, который идет в комплекте с составом.
  6. Если не удается снять фасонный элемент, его отпиливают ножовкой и монтируют новый.
  7. Для соединения фитингов с резиновым уплотнителем рекомендуется использовать водостойкий силиконовый герметик.

Монтаж фитингов ПВХ достаточно прост. Если соблюдать все требования технологии, инженерная сеть прослужит долгие годы.

Источник

Особенности демонтажа старого чугунного стояка

Запомните, что работая с чугунными изделиями, стоит соблюдать осторожность. Этот материал чрезвычайно хрупок. Если вы проводите индивидуальную замену канализационных труб с чугуна на пластик, высок риск повреждения чугунного стояка у соседей

Поскольку демонтаж подразумевает работу кувалдой, то труба запросто может треснуть, а это чревато потопом у соседей. Именно по этой причине рекомендовано проводить работы одновременно

Если вы проводите индивидуальную замену канализационных труб с чугуна на пластик, высок риск повреждения чугунного стояка у соседей. Поскольку демонтаж подразумевает работу кувалдой, то труба запросто может треснуть, а это чревато потопом у соседей. Именно по этой причине рекомендовано проводить работы одновременно.

Запомните, что оставлять некоторые участки чугунных труб между перекрытиями опасно и неправильно. Даже сели видимых повреждений нет, изношенный материал мог покрыться микротрещинами, из-за которых в будущем внутри стены может возникнуть «ароматная» протечка. А за нее, конечно же, придется отвечать хозяину, недобросовестно выполнившему реконструкцию канализации.

Если соседи все же не соглашаются на замену канализационных чугунных труб, то вопрос легко решается через управляющую компанию. Так, в сумму дальнейших коммунальных счетов будет входить пункт «Капитальный и текущий ремонт водопроводной системы». Если оформить сделку таким способом, оплата за замену канализационной системы проводится из уплаченных жильцами средств.

Чугунные трубы наряду с преимуществами обладают и массой недостатков. Потому сегодня рекомендовано установить более дешевый, но отнюдь не худший вариант – пластиковую канализацию.

Классификация

Помимо классификации по предназначению, фитинги могут различаться и по множеству других признаков. В первую очередь, это материал, из которого делаются как трубы, так и фитинги для них. Все преимущества пластика уже были рассмотрены выше. Но не всегда российские жители по тем или иным причинам отдают предпочтение трубопроводам из ПВХ-материалов. В нашей стране наибольшим доверием пользуются металлические конструкции.

Чугун – самый традиционный из материалов, но имеющий множество недостатков. Из плюсов можно выделить самый долгий срок службы – около 80 лет. Большинство чугунных канализационных систем в России существуют еще с советских времен. За эти годы на внутренних стенках таких труб образовались многочисленные наросты, затрудняющие проходимость воды. При их замене редко используется тот же материал. Виной тому – значимые минусы чугуна: он имеет высокую стоимость и большой вес, который усложняет установку. Чугунные фитинги редко используются в бытовых целях по тем же причинам.

Существуют альтернативные варианты, которые тоже имеют свои недостатки, из-за чего все реже применяются в строительстве. К примеру, медь – самый дорогой из материалов. Весьма устойчив перед коррозией и воздействием щелочной среды. Для прокладывания водопровода медные трубы не используются из-за своего свойства менять запах и цвет воды. А для канализации можно найти материалы и подешевле. Другая альтернатива – нержавеющая сталь, которая, наоборот, уязвима для коррозии.

Из неметаллических материалов можно выделить асбестоцемент и керамику. Первый вариант практически лишен недостатков, которыми страдают металлические трубы. Системы из асбестоцемента не страдают от коррозии, имеют небольшой вес и долго служат. Но данный материал довольно хрупок, его легко повредить при монтаже. Керамика – самый близкий к идеальному материалу вариант, так как имеет длинный ряд преимуществ. К тому же керамические системы могут похвастаться разнообразием доступных фитингов. Но большую часть этих плюсов перечеркивает один минус – слишком высокая цена.

Из-за различных недостатков перечисленных материалов, ПВХ-трубы на фоне прочих аналогов выглядят наиболее выгодным и практичным решением. Различаются фитинги и по своим размерам. Выбирая их, следует учитывать параметры труб, которые нужно соединить. Их вес и длина, например, роли не играют. Главными показателями в данном случае являются внутренний и внешний диаметры труб. Они могут варьироваться от 25 до 110 мм и более.

Какие используются переходники для соединения пластиковых и чугунных труб?

Провести соединение рассматриваемых труб можно путем использования следующих переходников:

  1. Довольно часто используются внутренние резиновые переходники. Они устанавливаются в раструб чугунной трубы, после чего можно использовать различные манжеты. Для герметизации шва используется специальный герметик.
  2. Наружный пластиковый переходник также используется довольно часто. Герметизация шва проводится путем использования специального герметика.

При использовании переходников следует исключить вероятность воздействия различных изгибающих сил

Также нужно обращать внимание на то, что отсутствие резьбового соединения определяет малую прочность и устойчивость к гидроударам

Особенности

Для начала рассмотрим, в каких случаях эти самые фитинги используются. В последние годы особой популярностью при строительстве пользуются ПВХ-трубы.

Они изготавливаются из полипропилена или полиэтилена и имеют целый ряд преимуществ:

  • такие трубы намного дешевле металлических;
  • они имеют относительно небольшой вес, что заметно облегчает доставку и процесс монтажа;
  • ПВХ-материалы обладают удивительной прочностью, благодаря которой трубы будут верно служить десятки лет.

Фитинги – это наиболее выгодная альтернатива на сегодняшний день. Изготавливаются они, как правило, из тех же материалов, что и трубы. Следовательно, они обладают теми же преимуществами, а именно: низкой ценой, простотой установки и запасом прочности. Столь долгий срок службы обусловлен тем, что на данные материалы не действуют уровень влаги, перепады температур или коррозия. В итоге вам не придется беспокоиться о замене фитингов на протяжении 40 лет и более.

Для монтажа таких элементов вам не понадобится ни специальное оборудование, ни опытный в этом деле человек. Установку вы сможете выполнить своими руками. Она практически не отличается от сборки детского конструктора. Нужно лишь понимать, какая разновидность детали вам требуется в данной ситуации.

Виды и размеры устройств

Одноплоскостная крестовина

Крестовины относятся к разновидностям фитингов для канализации. Их еще именуют фановыми разветвителями. По конфигурации в пространстве устройства подразделяются на три типа:

  • Одноплоскостные фитинги нужны для подключения вспомогательных ответвлений к основному трубопроводу в одной плоскости.
  • Двухплоскостные разветвители применяются для установки отводов в двух плоскостях – от главных магистралей к сантехприборам.
  • Трехплоскостной вид канализационных крестовин применяется при обустройстве сантехнических помещений нестандартной планировки. Фитинг позволяет соединить в единый комплекс сразу несколько трубопроводов.

Двух или трехплоскостное канализационное устройство с пятью выходами именуют пятерником.

Также разделяют фановые разветвители на прямые и косые. Первый вариант применяется для соединения между собой канализационных труб, находящихся в перпендикулярных плоскостях относительно друг друга. Во втором случае углы ответвления могут иметь разное значение – 90 и 135 градусов.

Различаются устройства и по размерам, что указывается в маркировке. Крестовины простого типа маркируются трехзначно 110х110х110. Это сообщает о том, что все выходы имеют сечение 110 миллиметров. Такая деталь может подойти для монтажа с лежачей системой. Деталь с большим или меньшим сечением можно подсоединить только при помощи особой вставки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
