Стоимость геотермального отопления и цена его монтажа

Примеры выполненных работ

Геотермальное отопление Московская область, Солнечногорский район, д.Черная Грязь
Установленный на этом объекте тепловой насос использует в качестве источника тепла две геотермальные скважины глубиной 75 метров каждая. Отбор тепла происходит посредством геотермального контура заканчивающегося зондом четырехтрубной конструкции, соединенной на молекулярном уровне с помощью электросварных муфт. Читать дальше

Геотермальное отопление Московская область, Лотошинский район, с.Ильинское

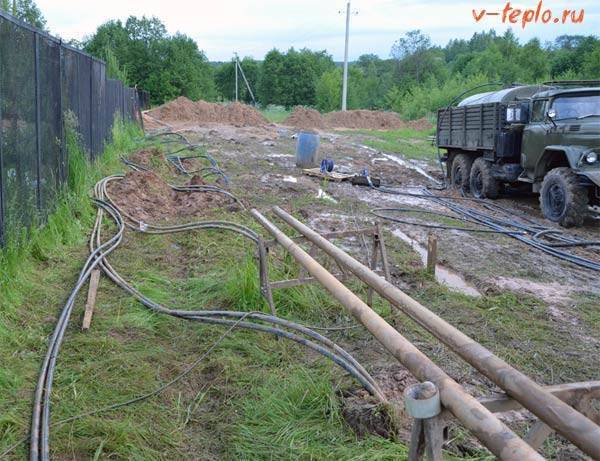

Бурение геотермальных скважин и загрузка зондов для теплового насоса производились буровым станком УРБ 2А2. Диаметр каждой скважины при этом составил 159 мм. Читать дальше

Геотермальное отопление, пример выполненных работ в Московской области, Нарофоминском р-не, д. Апрелевка
Проект предполагал установку Теплового насоса немецкой компании Buderus (Robert Bosch GmbH) модель Logatherm WPS- 22, теплопроизводительностью 21 кВт. Читать дальше

Геотермальное отопление, пример выполненных работ в Московской области, г. Котельники.
Согласно проекту для обеспечения дома в 800 м2 потребовалось суммарная глубина скважин в количестве 420 метров (восемь скважин, каждая глубиной 53 метра). Длина первичного геотермального контура, включая грунтовые магистрали, составила 1020 метров. Читать дальше

Принцип работы геотермальных тепловых насосов

Алгоритм работы теплонасоса «грунт-вода» предполагает следующие этапы:

  • Испаритель — это теплообменник, в котором циркулирует хладагент, он поглощает тепло от окружающей среды, например, земли.
  • Компрессор — в нем происходит сжатие хладагента для увеличения его давления и повышения температуры.
  • Конденсатор — это теплообменник в котором нагретый хладагент отдает свое тепло системе отопления (воде), а сам при этом конденсируется.
  • Терморасширительный вентиль — с его помощью происходит резкое понижение давления хладагента и цикл повторяется заново.

Поскольку количество энергии, получаемой из грунта, в 4 раза превышает затраты на электроэнергию, которая питает компрессор и циркуляционные насосы, решение купить геотермальный насос для дома выгодно, ведь его цена довольно быстро окупится. Стоит отметить, что агрегат функционирует и в режиме охлаждения, однако в этом случае его производительность снижается на 15-20%.

Геотермальное отопление: цена

Ниже мы привели усредненные цены на оборудование и монтажные работы по обустройству такой системы в доме. условия: площадь отапливаемого помещения примерно 200 метров квадратных, тепловая мощность насоса – 15 киловатт. Цены в рублях.

  • Тепловой компрессор – около 260000.
  • Буфер – 45000.
  • Емкость косвенного нагрева – 50000.
  • Циркуляционный насос – 10000.
  • Трубопровод, фитинги и прочее вспомогательное оборудование – 25000.
  • Электропроводка, утеплители – 10000.

Добавьте ко всему этому стоимость установки – минимум 60000. Получается, что все оборудование с земляными работами и монтажом котельной обойдутся в среднем в 480000 рублей.

Насколько перспективен геотермальный обогрев?

Системы отопления данного типа не очень популярны среди населения ввиду высокой себестоимости. Цены, которые мы привели выше – это лишь минимум.  В целом же если устанавливать такую систему под ключ, то стоимость ее может резко возрасти до одного миллиона рублей! 1/3 этой суммы, как известно, занимает тепловой компрессор.

И тут хотелось бы в качестве примера привести западноевропейские страны. В них, если кто не знает, если владелец участка оборудовал себе геотермальное отопление дома, то есть, самовосстанавливающееся, то правительство обязано компенсировать ему определенную часть потраченных средств.

Вместе с тем, такая система способна окупиться всего за пять лет. Кроме того, она не требует при работе вмешательства человека, ввиду полной автономности, так что это не только экономно, но еще и предельно удобно, особенно по сравнению с другими способами отопления.

Особенности монтажа таких систем

Вне всяких сомнений, едва ли найдется желающий бурить полуторакилометровую скважину для того, чтобы отопить частный дом. Но если вы проживаете в местности, где горячая вода буквально бурлит из-под земли и это не имеет никакого отношения к коммунальным службам, то можете оборудовать на участке геотермальное отопление без каких-либо особых затрат. То есть, не очень больших.

Этап 1. Для начала необходимо определить, где именно и на какой глубине находятся подземные горячие воды.

Этап 2. Затем необходимо пробурить скважину соответствующей глубины, а лучше сразу двух. Одна из них будет предназначаться для того, чтобы снабжать жилье горячей водой, а вторая – чтобы отводить в почву уже остывшую воду.

Этап 3. Последний этап – монтаж теплового насоса и его дальнейшая настройка. Более того, нужно установить трубопровод в соответствии с приведенными в данной статье схемами.

Отопительное оборудование, которые устанавливаются в сам дом, будет вполне традиционным. Как уже говорилось, это может быть либо теплый пол, либо самые обычные радиаторы.

Обратите внимание! Всем известно, что в геотермальных источниках вода едва ли является чистой и дистиллированной. В ней могут присутствовать соли и прочие механические примеси, из-за чего подавать ее напрямую в отопительные магистрали нельзя

Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы. Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого.

Эффективность такой системы очень быстро перекроет все расходы на ее установку. А если учесть, что она еще и полностью безопасна в экологическом плане, да и источник тепла все время самовосполняется, то вывод напрашивается один: геотермальное отопления дома рекомендуется всем, у кого на участке есть доступ к горячей воде.

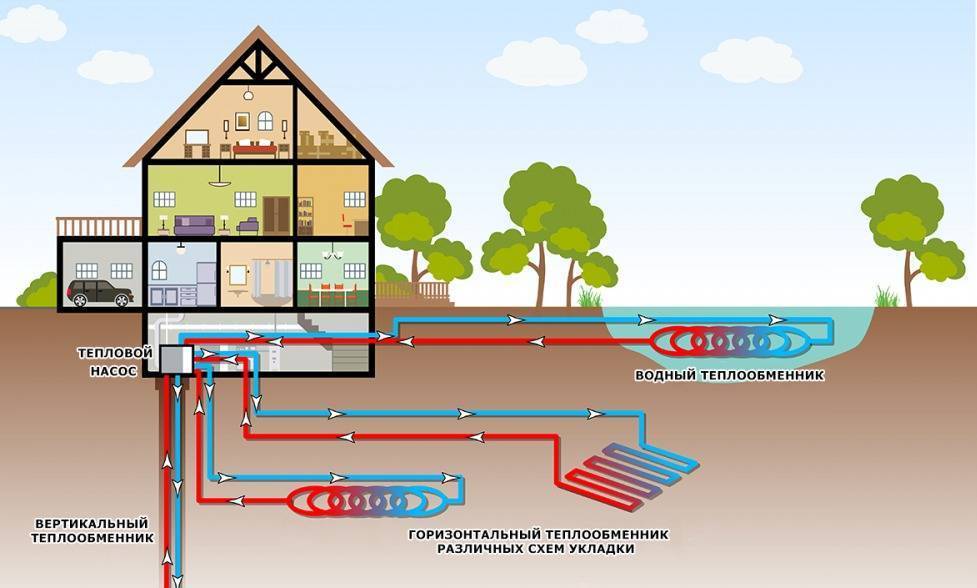

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов. От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

  • высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
  • неограниченные запасы тепловой энергии земли;
  • отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
  • автономность работы без контроля и вмешательства со стороны;
  • безопасность и экологичность, исключающие использование углеродов и горючих элементов;
  • возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Установка теплового насоса под ключ

Монтаж тепловых насосов – сложная процедура, включающая в себя серьезные буровые и земляные работы на участке. Установка не ограничивается одной лишь отопительной системой – задействуются также элементы водоснабжения и электрификации, все это влияет на цену монтажа. Наша компания берет на себя все заботы по проектированию, согласованию и получению разрешающих документов в надзорных органах.

На этапе подготовки проекта мы выполняем целый ряд инженерных расчетов и других процедур, которые включают:

  • расчет тепловых потерь;
  • выбор оптимального теплообменника и теплового насоса;
  • спецификацию и комплектацию оборудования (при этом учитываются все требования заказчика по обогреву здания);
  • подсчет уровня потребляемой электроэнергии и определение ожидаемой экономии.

Стоимость монтажаЦена установки теплового насоса зависит от выходной мощности, отапливаемой площади и особенностей архитектуры здания, глубины бурения, близости грунтовых вод, ландшафта участка и характеристик грунта.

Как проходит монтаж теплового насоса После проведения всех подготовительных мер и оформления окончательного проекта мы приступаем к монтажу теплового насоса, который происходит в несколько этапов.

  1. Подготовка территории – изучаем участок возле дома, наносим разметку под бурильные работы.
  2. Обустройство наружного теплового контура – бурим скважины, удаляем лишний грунт и укладываем трубы.
  3. Обвязка распределительного колодца – когда трубы разложены, обустраиваем и обвязываем тепловой коллектор.
  4. Опрессовка коллектора – заправляем теплообменник рабочим хладагентом.
  5. Обвязка насоса – подводим коммуникации к дому и обустраиваем котельную.
  6. Монтаж отопительной системы – в зависимости от требований заказчика: устанавливаем радиаторы, монтируем теплые полы, подводим горячее водоснабжение и т.д.
  7. Монтаж электрических систем – подключаем агрегаты к электросети.

Наша компания оказывает полную инженерную поддержку. При возникновении неполадок наши штатные мастера выезжают на объект, проводят диагностику неисправностей и в большинстве случаев сразу же приступают к ремонту.

Разновидности геотермального оборудования

Какой бы ни была разновидность системы геотермального отопления, она будет отличаться исключительно внешним почвенным коллектором. Таких разновидностей есть всего четыре, давайте вкратце рассмотрим каждую из них.

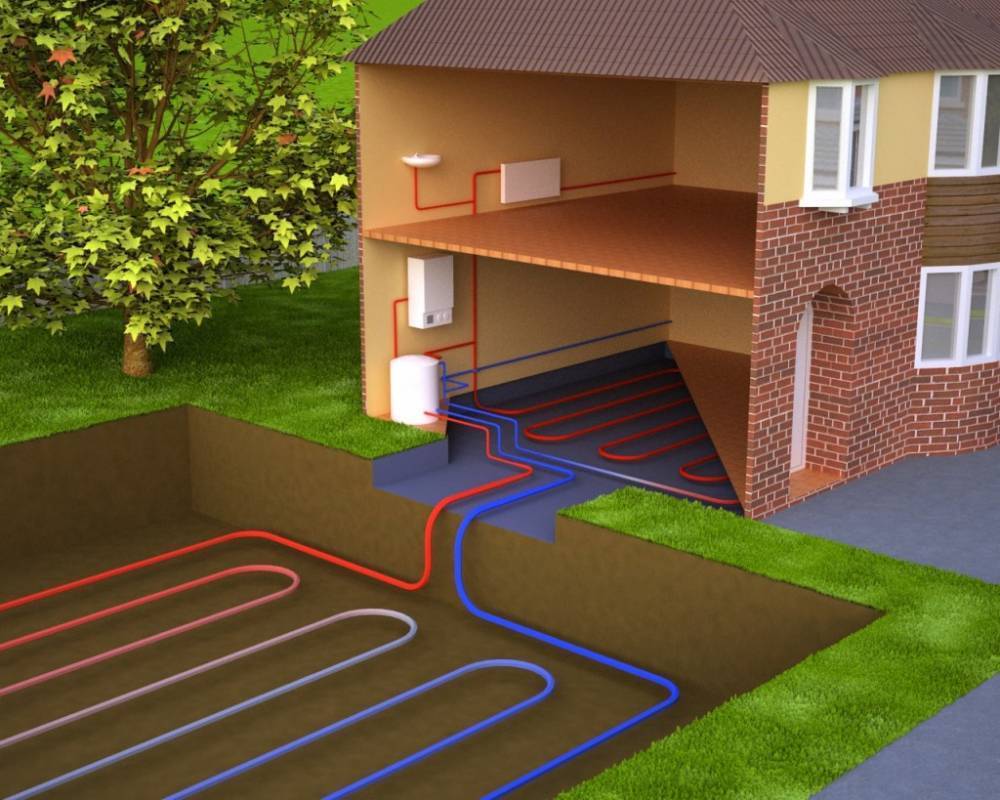

Горизонтальная конструкция

В данном случае насос должен располагаться несколько ниже того уровня, где промерзают подземные воды – примерно метр-полтора, все зависит от того, в какой части страны вы проживаете. Трубы, использованные здесь, могут быть выполненными из следующих материалов:

  • металлопластик;
  • ПВХ;
  • медь.

Отдача тепла в данном случае такова, что дабы получить 8-9 киловатт теплоэнергии, необходимо, чтобы коллектор был общей площадью от 400 до 500 м. кв.; более того, здесь важны и особенности установки (о них мы поговорим ниже). А особенности таковы, что траншеи

Вертикальная конструкция

Она состоит из ряда пробуренных скважин, имеющих различные наклоны и направления. В каждую из них устанавливается геотермальный зонд, что позволяет достигнуть теплоотдачи в 50 ватт на погонный метр. Получается, что для тех же 8-9 киловатт тепла требуется примерно 200 метров таких скважин.

Обратите внимание! В данном случае никакого ущерба ландшафту вы не нанесете, поскольку монтаж всей системы потребует уж слишком мало места

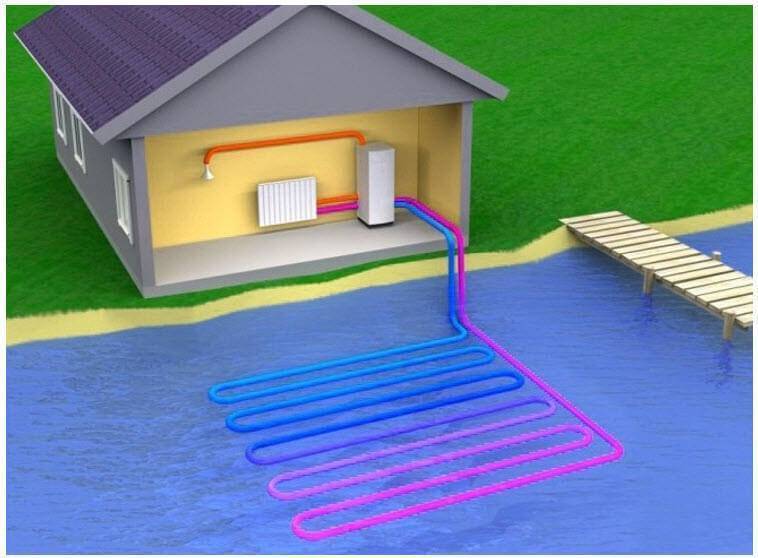

Конструкция, размещенная в воде

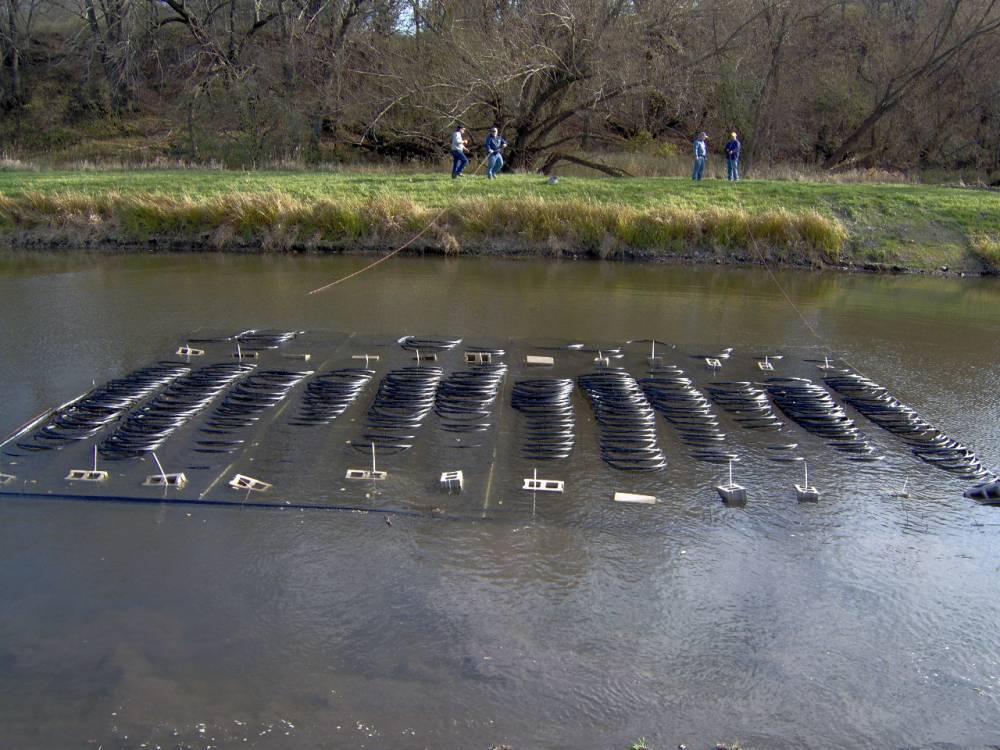

Внешний обменник тепла необходимо устанавливать в близлежащий водоем на двух- либо трехметровую глубину. Важнейшим требованием к установке контура подобного рода является то, что дом должен быть отдаленным от водоема максимум на 100 метров. Более того, водоем этот должен иметь площадь минимум 200 метров квадратных.

Воздушная конструкция

Контур в данном случае получает тепловую энергию из воздуха. Такое геотермальное отопление дома особенно целесообразно в южных регионах нашей страны. Основное достоинство «воздушного» обогрева – это полное (почти) отсутствие каких-либо монтажных или земляных работ. Но есть и минус – при температуре окружающей среды минус 15 градусов КПД снижается до стопроцентной отметки. Если она падает дальше, то уже при минус 20 работоспособность системы равняется нулю.

Горизонтальный и вертикальный теплообменник

Есть различные теплообменники, самые популярные – вертикальные и горизонтальные. Особенности горизонтального теплообменника в том, что трубы укладывают в глубокие траншеи. Но самое главное, что глубина каждой траншее должна быть глубже, чем уровень промерзания земли, для конкретной территории.

Недостаток такой системы в том, что она занимает много места, а еще если на территории есть и другие постройки кроме дома, а еще плюс деревья, то нужно учесть много нюансов, чтобы использовать такую систему. Геотермальные системы отопления, цена их получается небольшой, несмотря на то, сколько работы необходимо проделать для такой системы.

Для вертикальных используют немного другую структуру, она намного проще, хотя это не касается цен – геотермальное отопление дома, стоимость которого значительно выше, если использовать такую систему. Для установки такой системы нужно использовать бурильные машины, которые будут бурить землю, а потом туда будут опускать специальные трубки, которые будут использовать грунтовые воды для обогрева дома. Зато это очень компактный вариант, и для него не нужно много места. Этот вариант хорошо подойдет тем, у кого площадь самого участка небольшая, или тем, у кого участок уже обустроен и просто невозможно использовать горизонтальную систему.

Как не получить иллюзии теплового насос?

Одна из основных причин – это снижение стоимости как оборудования, так и монтажных работ. Если с насосом дела по экономии обстоят сложнее, — единственный путь, занизить мощность, то с работами гораздо проще:

  • можно выполнить траншею не той глубины или (и) малой длины;
  • пробурить скважину недостаточной глубины;
  • использовать некачественные трубы или другого диаметра;
  • вмешательство в конструкцию зонда и другие подобные причины.

Применение геотермального отопления сулит существенные выгоды в процессе эксплуатации, — экономия на внешних источниках энергоносителей и почти полная независимость от электроэнергии, но требует значительных начальных инвестиций.

Чем отличаются геотермальные системы?

Если оборудовать такую систему в загородном доме, то она будет состоять из приведенных ниже контуров.

  • Почвенный коллектор. Следовательно, он находится в почве и состоит из трубопровода и специального циркуляционного насоса. Температура носителя тепла в нем колеблется от 3 до 7 градусов, хотя для эффективного обогрева дома вполне достаточно и 4. Обычная вода не может в данном случае выступать теплоносителем, по крайней мере, в чистом виде. Зачастую она смешивается с этиленгликолем, или последний используется без воды.
  • Насосный комплекс забирает тепловую энергию от описанного выше коллектора и перенаправляет ее на отопительную систему дома. Его мощность может быть разной (максимум – 3,5 тыс. киловатт), все в данном случае будет зависеть от площади помещения.
  • Наконец, собственно отопительный контур. Именно в нем разогретый теплоноситель поступает в отопительную систему.

Виды насосов

С течением времени выгодность геотермального теплового насоса для отопления дома, несмотря на высокие цены , становится все более очевидной из-за постоянного роста стоимости топлива. Правильно подобранный и качественно смонтированный ГТН обеспечивает теплом вне зависимости от времени года и рыночных колебаний стоимости энергоносителей.

Существует несколько вариантов монтажа внешнего коллектора, что позволяет адаптировать тепловой насос к конкретным условиям прилегающего к дому земельного участка:

  1. Трубы укладываются в траншеи на глубину ниже уровня промерзания почвы. На юге России земля замерзает максимум на 0,5 м, поэтому проще снять грейдером полностью слой земли на монтажном участке, уложить коллектор, а затем засыпать экскаватором котлован.
  2. Если вблизи дома есть водоем на расстоянии не более 100 м, то применяют самый экономичный и эффективный вариант — трубы укладывают под воду на глубину от 3 метров и более.
  3. Сухие песчаные грунты не дадут достаточного теплового потока, поэтому применяют бурение скважин глубиной до 50 метров, чтобы достичь водоносного слоя. В скважины опускают трубы.
  4. Если вода из скважины хорошего качества, то достаточно пробурить только две: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой.

Сливную скважину пробурите на расстоянии 20 метров от заборной и ниже по течению водоносного слоя.

Тип вода-вода

Относительно недорогую разновидность ГТН типа вода-вода рекомендуется использовать, когда рядом находится озеро, пруд, река или море. Эффективность такой системы достигается за счет максимальной величины конвективного теплообмена между внешней средой и теплоносителем, который циркулирует в трубах коллектора. Экономия получается за счет простоты монтажа. Бухты расстилают на поверхности воды, затем к трубам крепят грузы и затапливают систему на глубину 3 метра и более.

Если поблизости нет водоема, то можно применить вариант с разомкнутым коллектором. В этом случае используется энергетический потенциал грунтовых вод хорошего качества. Тогда системе и насосу не угрожает заиливание, отложение солей жесткости, ускоренная коррозия. Из одной скважины берут воду, прокачивают через теплообменник ГТН, а затем сливают в другую, которая должна располагаться на расстоянии 15—20 метров.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильную работу ГТН обеспечивается бурением большего количества скважин. В них опускают петли герметичного внешнего контура. Затем в скважины заливают тампонаж из глинисто-песчаной смеси.

Тип грунт-вода

Когда рядом с домом нет водоема и нет возможности пробурить скважины, тогда трубы укладывают горизонтально ниже глубины промерзания грунта. Если подпочвенные воды залегают близко к поверхности, то эффективность системы грунт-вода практически такая же, как у ГТН типа вода-вода, так как принцип работы тот же.
На юге России величина промерзания грунта менее 0,75 м, поэтому роют котлован глубиной 1 метр, раскладывают трубы внешнего контура, а затем засыпают. В северных регионах почва замерзает глубже, поэтому экономичнее рыть параллельные траншеи.

Как это работает

Вся конструкция состоит из 3 контуров, которые завязаны на так называемый тепловой насос — сердце системы. Тепловым насосом называют агрегат обеспечивающий теплообмен между контурами и циркуляцию теплоносителей внутри контуров.

Схема теплонасоса в разрезе.

Назначение контуров

  1. Наружный контур — этот контур расположен непосредственно в земле ниже уровня промерзания или воде. Заполняется этот контур какой-нибудь незамерзающей жидкостью, в самом простом варианте рассолом. Жидкость, нагреваясь под землей, поднимается в теплонасос и отдает тепло второму контуру;

Наружный контур имеет достаточно большую длину.

  1. Второй контур заполнен фреоном и полностью спрятан внутри теплонасоса. Температура кипения у фреона достаточно низкая, нагреваясь от первого контура, он превращается в пар и разогревает внутренний, третий контур. Именно поэтому такую систему называют холодильником наоборот;
  2. В качестве внутреннего контура выступает отопительная система дома. Название условное, так как этих контуров может быть несколько — отопление радиаторов, теплого пола, обогрев теплицы, нагрев воды для бытового пользования и прочее.

Аппаратура для геотермального отопления не требует отдельного помещения.

Принцип действия

  1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса;
  2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой «порцией тепла»;
  3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость в третьем контуре, кстати, для этих целей тоже есть теплообменник;
  4. С третьим контуром более-менее ясно, он обогревает дом, а вот разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Принцип работы теплонасоса.

Достоинства и недостатки системы

Достоинств у геотермальной системы масса:

  • Энергия земли неисчерпаема, это не заправочная станция и тепло там не кончается;
  • Система полностью безопасна в пожарном отношении;
  • Раз топлива как такового нет, значит доставлять и складировать его не нужно;
  • Система экологически безопасная и полностью безотходная;
  • Пока в вашем доме есть электроэнергия, тепловой насос работает в автономном режиме. Кстати инструкция по настойке там элементарно простая;
  • Для загородного дома средних размеров расчет потребления электроэнергии составляет порядка 300–400 Вт. Образно говоря, вы, оплачиваете работу лампочки в 300 Вт и при этом обогреваете весь дом, плюс получаете горячую воду.

Характеристики одной из моделей теплонасоса.

Минусы у геотермальной системы также есть и самым главным считается высокая цена. В среднем обустройство подобного отопления для загородного дома обойдется порядка 10 тысяч евро, прием стоимость оборудования в этой сумме занимает примерно половину, остальное возьмут за монтаж.

Установка геотермальной системы

Строительство комплекса ГТН состоит из трех независимых участков работы: внутренняя система отопления, тепловой насос и внешний контур.

Монтаж внешнего контура состоит из следующих этапов:

  1. Выполните проектные работы.
  2. Произведите пробное бурение для анализа грунта.
  3. Пробурите скважины при вертикальном размещении петель коллектора или выройте котлован для горизонтальной укладки труб.
  4. В котловане или скважинах разместите трубы внешнего контура.
  5. Заполните трубы теплоносителем, выпустите из системы воздух.
  6. Произведите подключение всех петель контура к коллектору.
  7. Сделайте опрессовку всей системы, чтобы выявить и устранить возможные протечки.
  8. Соедините коллектор с оборудованием ГТН.
  9. Сделайте пробный запуск.
  10. Подключите систему отопления дома и отрегулируйте работу всего комплекса.

Для размещения оборудования выделите отдельное подсобное помещение с температурой не ниже +14 °С. Систему отопления дома подготовьте к моменту пусконаладочных работ.

Какие расходы требует монтаж

Компрессор, насосы, автоматика ГТН требуют бесперебойного электроснабжения. На случай отключения приобретите электрогенератор с автоматическим запуском.

Установка ГТН включает расходы на:

  • комплект основного оборудования с компрессором, теплообменниками, автоматикой;
  • бурение скважин и рытье котлована;
  • монтаж коллектора;
  • теплоноситель для наружных труб — пропиленгликоль;
  • бойлер для горячего водоснабжения;
  • монтаж;
  • пусконаладочные работы.

Общие расходы на монтаж, с учетом стоимости скважин, находятся в пределах от 5 до 10 тысяч долларов. При использовании открытого водоема будет дешевле на 30—50 %.
